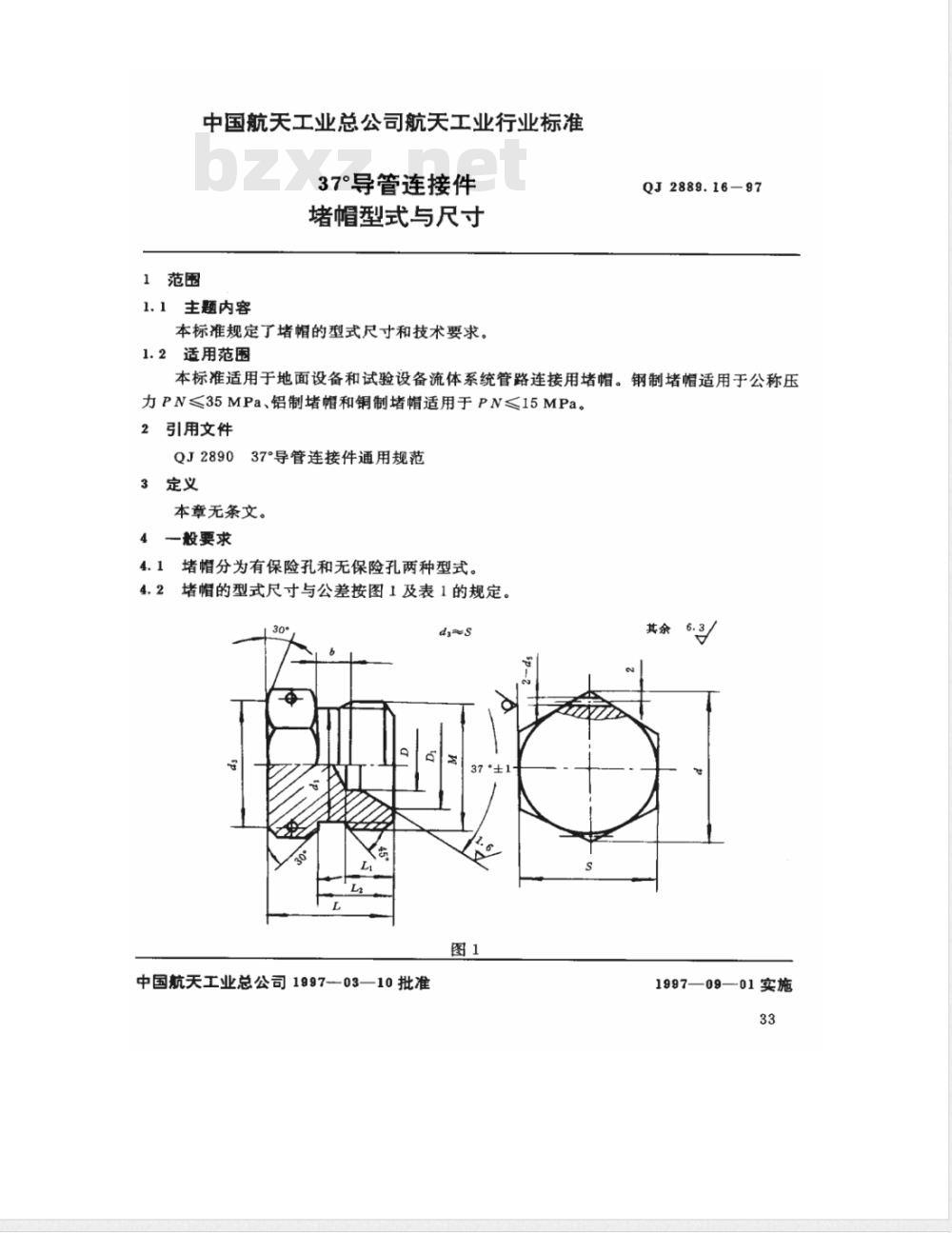

【航天工业行业标准(QJ)】 37°导管连接件 堵帽型式与尺寸

1范围
中国航天工业总公司航天工业行业标准37°导管连接件
堵帽型式与尺寸wwW.bzxz.Net
1.1主题内容
本标准规定了堵帽的型式尺寸和技术要求。1.2适用范围
QJ2889.16—87
本标准适用于地面设备和试验设备流体系统管路连接用堵帽。钢制堵帽适用于公称压力PN≤35MPa、铝制堵帽和铜制堵帽适用于PN≤15MPa。引用文件
QJ289037°导管连接件通用规范3定义
本章无条文。
4般要求
4.1堵帽分为有保险孔和无保险孔两种型式。4.2堵帽的型式尺寸与公差按图1及表1的规定。dgas
中国航天工业总公司199703—10批准其余
1997—09—01实施

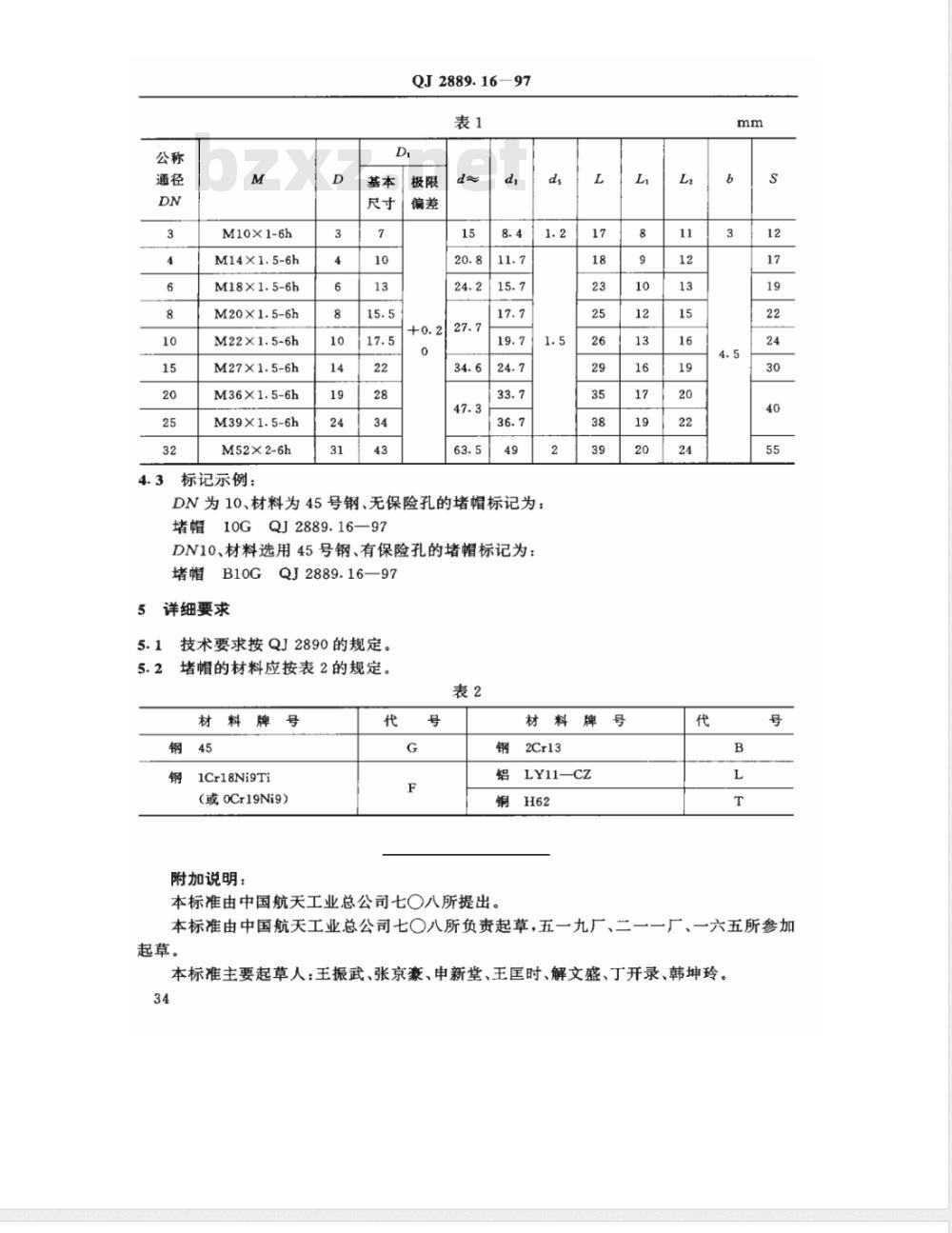

M10×1-6h
M14X1.5-6h
M18×1.5-6h
M20×1.5-6h
M22×1.5-6h
M27×1.5-6h
M36×1.5-6h
M39×1.5-6h
M52×2-6h
标记示例：
QJ2889.16-97
DN为10、材料为45号钢、无保险孔的堵帽标记为：堵帽10G
QJ2889.16—97
DN10、材料选用45号钢、有保险孔的堵帽标记为：堵帽
详细要求
QJ2889.16—97
技术要求按QJ2890的规定。
堵帽的材料应按表2的规定。
材料牌号
1Cr18Ni9Ti
（或0Cr19Ni9）
附加说明：
铝LY11—CZ
本标准由中国航天工业总公司七○八所提出。L
本标准由中国航天工业总公司七〇八所负责起草，五一九厂、二一一厂、一六五所参加起草。
本标准主要起草人：王振武、张京豪、申新堂、王匡时、解文盛、丁开录、韩坤玲。34
