【纺织行业标准(FZ)】 针织横机针床的通用技术条件

FZ/T97017—1999

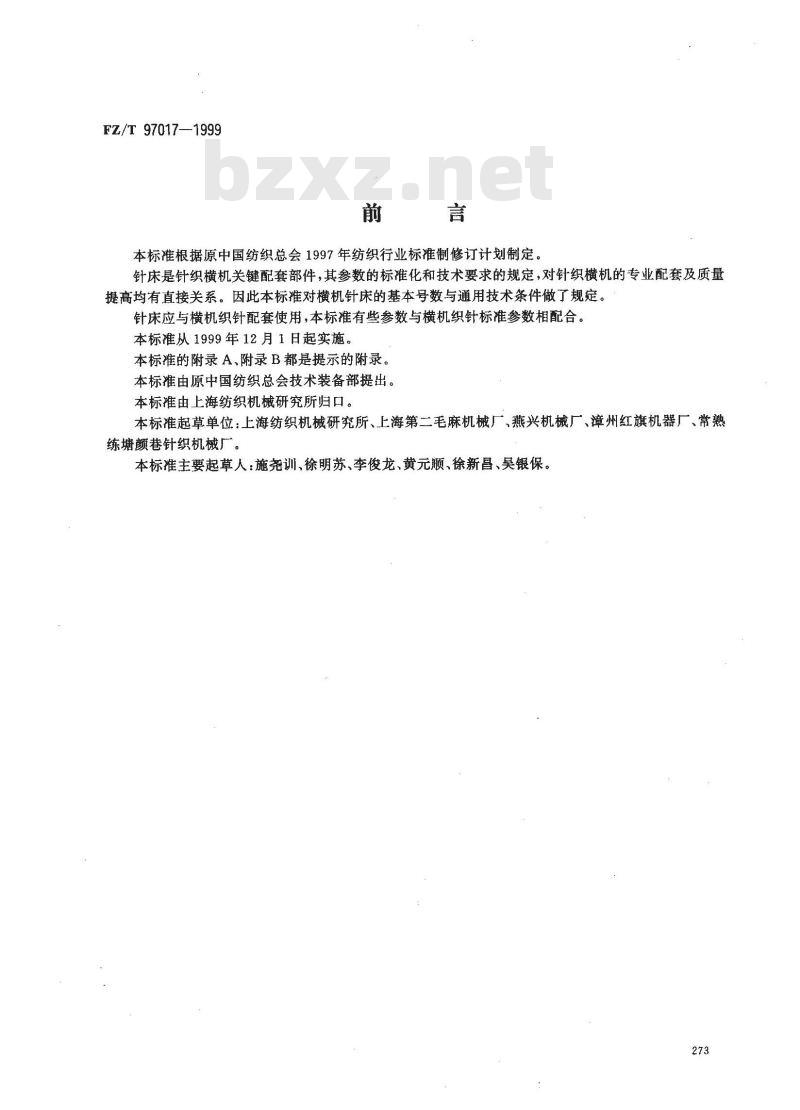

本标准根据原中国纺织总会1997年纺织行业标准制修订计划制定。针床是针织横机关键配套部件，其参数的标准化和技术要求的规定，对针织横机的专业配套及质量提高均有直接关系。因此本标准对横机针床的基本号数与通用技术条件做了规定。针床应与横机织针配套使用，本标准有些参数与横机织针标准参数相配合。本标准从1999年12月1日起实施。本标准的附录A、附录B都是提示的附录。本标准由原中国纺织总会技术装备部提出。本标准由上海纺织机械研究所归口。本标准起草单位：上海纺织机械研究所、上海第二毛麻机械厂、燕兴机械厂、漳州红旗机器厂、常熟练塘颜巷针织机械厂。
本标准主要起草人：施尧训、徐明苏、李俊龙、黄元顺、徐新昌、吴银保。273

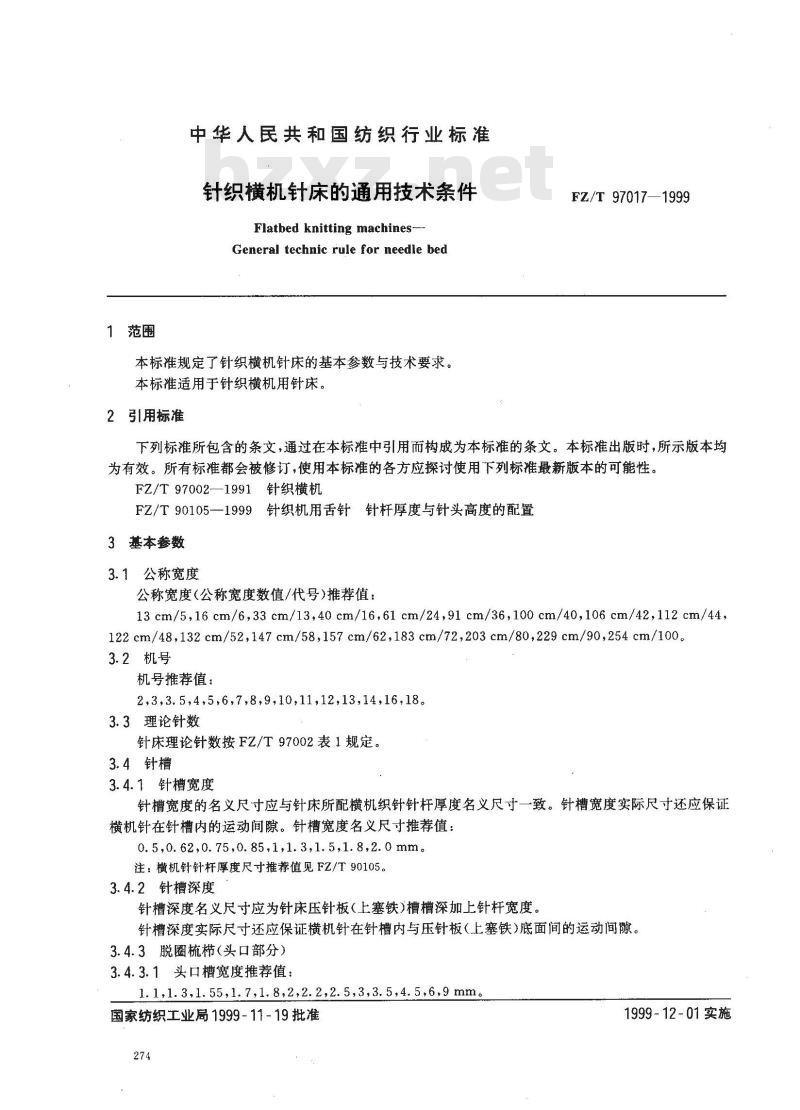

中华人民共和国纺织行业标准
针织横机针床的通用技术条件
Flatbed knitting machines -
General technic rule for needle bed本标准规定了针织横机针床的基本参数与技术要求。本标准适用于针织横机用针床。2引用标准
FZ/T97017—1999
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。FZ/T97002—1991针织横机
FZ/T90105一1999针织机用舌针针杆厚度与针头高度的配置3基本参数
3.1公称宽度
公称宽度（公称宽度数值/代号）推荐值：13cm/5,16cm/6,33cm/13,40cm/16,61cm/24,91cm/36,100cm/40,106cm/42,112cm/44,122cm/48,132 cm/52,147 cm/58,157cm/62,183cm/72,203cm/80,229cm/90,254 cm/1003.2机号
机号推荐值：
2,3,3.5,4,5,6,7,8,9,10,11,12,13,14,16,18。3.3理论针数
针床理论针数按FZ/T97002表1规定。3.4针槽
3.4.1针槽宽度
针槽宽度的名义尺寸应与针床所配横机织针针杆厚度名义尺寸一致。针槽宽度实际尺寸还应保证横机针在针槽内的运动间隙。针槽宽度名义尺寸推荐值：0.5,0.62,0.75,0.85,1,1.3,1.5,1.8,2.0 mm.注：横机针针杆厚度尺寸推荐值见FZ/T90105。3.4.2针槽深度
针槽深度名义尺寸应为针床压针板（上塞铁)槽槽深加上针杆宽度针槽深度实际尺寸还应保证横机针在针槽内与压针板（上塞铁)底面间的运动间隙。3.4.3脱圈梳栉（头口部分）
3.4.3.1头口槽宽度推荐值：
1.1,1.3,1.55,1.7,1.8,2,2.2,2.5,3,3.5,4.5,6,9mm。国家纺织工业局1999-11-19批准274
1999-12-01实施
FZ/T 97017-1999

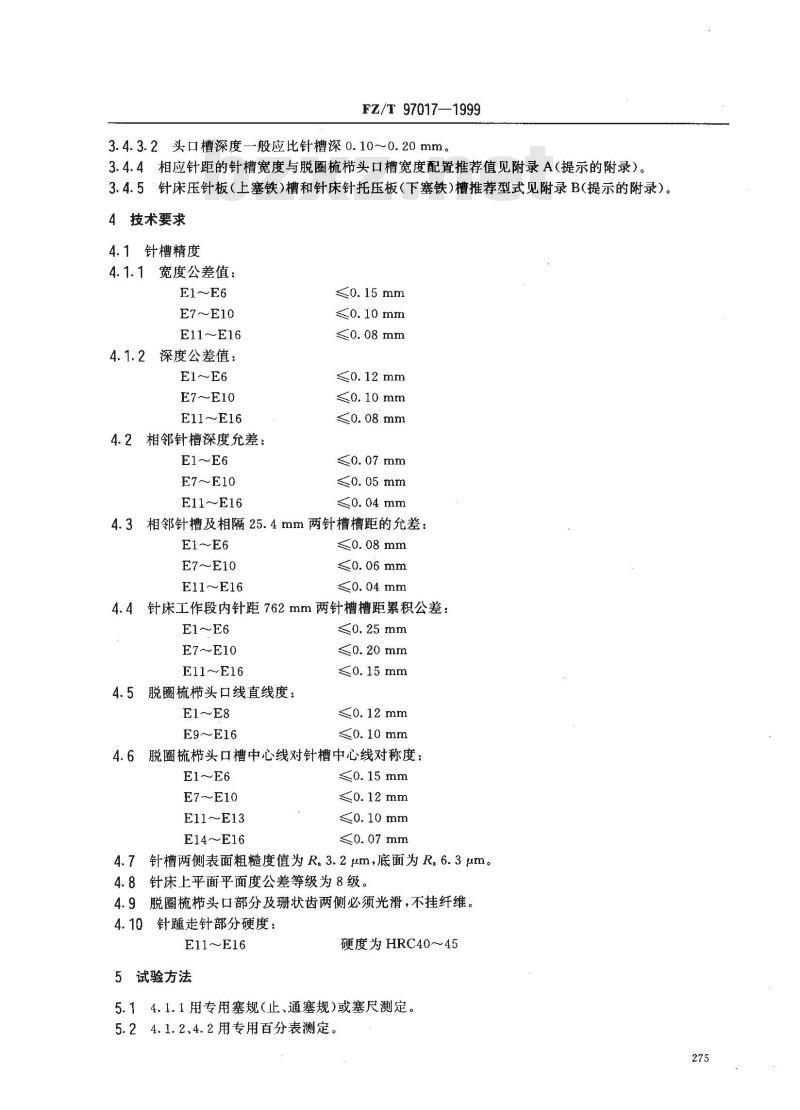

3.4.3.2头口槽深度一般应比针槽深0.10~~0.20mm。3.4.4相应针距的针槽宽度与脱圈梳栉头口槽宽度配置推荐值见附录A（提示的附录）3.4.5针床压针板（上塞铁）槽和针床针托压板（下塞铁）槽推荐型式见附录B(提示的附录）。4技术要求
4.1针槽精度
4.1.1宽度公差值：
E1～E6
E7～E10
E11～E16
4.1.2深度公差值：
E1～E6
E7～E10
E11～E16
4.2相邻针槽深度允差：
E1～E6
E7～E10
E11～E16
≤0.15mm
≤0.10 mm
≤0. 08 mm
≤0. 12 mm
≤0.10 mm
≤0.07 mm
≤0. 05 mm
≤0. 04 mm
4.3相邻针槽及相隔25.4mm两针槽槽距的允差：E1～E6
E7～E10
E11～E16
≤0.08 mm
≤0.04 mm
4.4针床工作段内针距762mm两针槽槽距累积公差：E1～E6
E7～E10
E11～E16
4.5脱圈梳栉头口线直线度：
E1～E8
E9～E16
≤0.25 mm
≤0.20mm
≤0.15mm
≤0.10mm
4.6脱圈梳栉头口槽中心线对针槽中心线对称度：E1～E6
E7～E10
E11～E13
E14～E16
≤0.15mm免费标准下载网bzxz
≤0.12 mm
≤0.10 mm
≤0.07 mm
4.7针槽两侧表面粗糙度值为Ra3.2um，底面为R。6.3μm。4.8针床上平面平面度公差等级为8级。4.9脱圈梳栉头口部分及珊状齿两侧必须光滑，不挂纤维。4.10针走针部分硬度：
E11～E16
5试验方法
硬度为HRC40～45
5.14.1.1用专用塞规（止、通塞规）或塞尺测定。5.24.1.2、4.2用专用百分表测定。275
FZ/T97017-1999

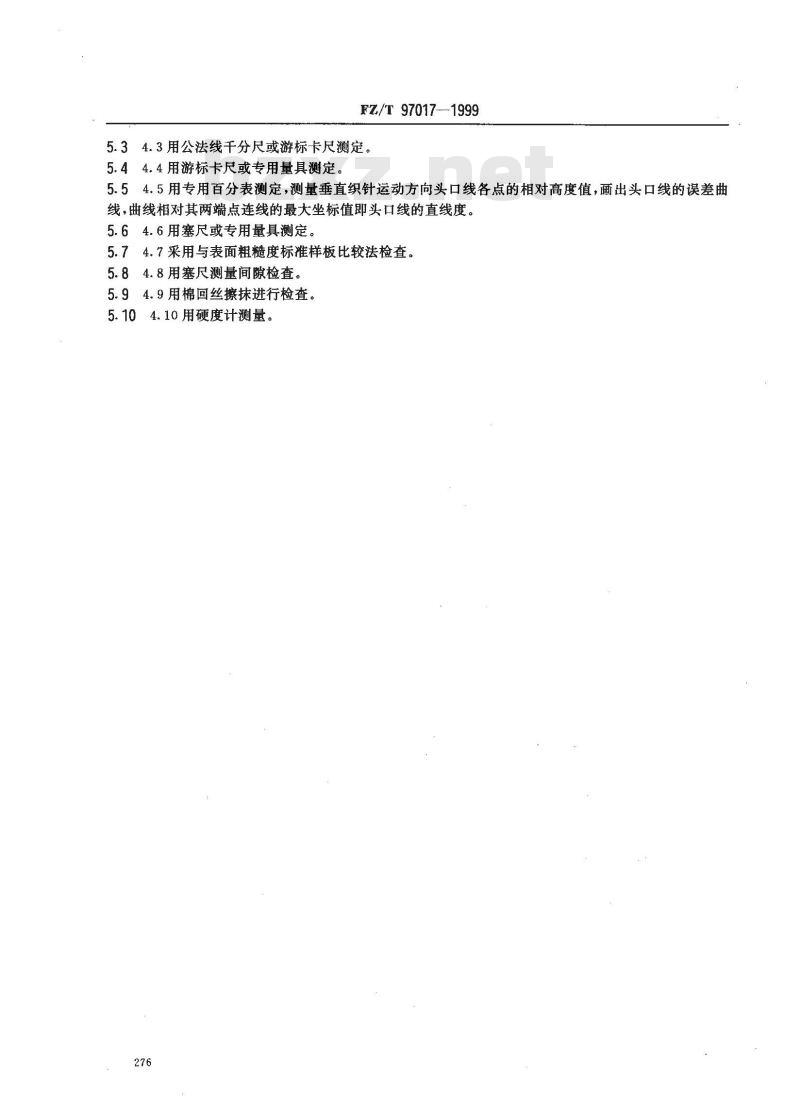

5.34.3用公法线千分尺或游标卡尺测定。5.44.4用游标卡尺或专用量具测定。5.54.5用专用百分表测定，测量垂直织针运动方向头口线各点的相对高度值，画出头口线的误差曲线，曲线相对其两端点连线的最大坐标值即头口线的直线度。5.64.6用塞尺或专用量具测定。5.74.7采用与表面粗糙度标准样板比较法检查。5.84.8用塞尺测量间隙检查。
5.94.9用棉回丝擦抹进行检查。5.104.10用硬度计测量。
针距t，mm
FZ/T97017-1999

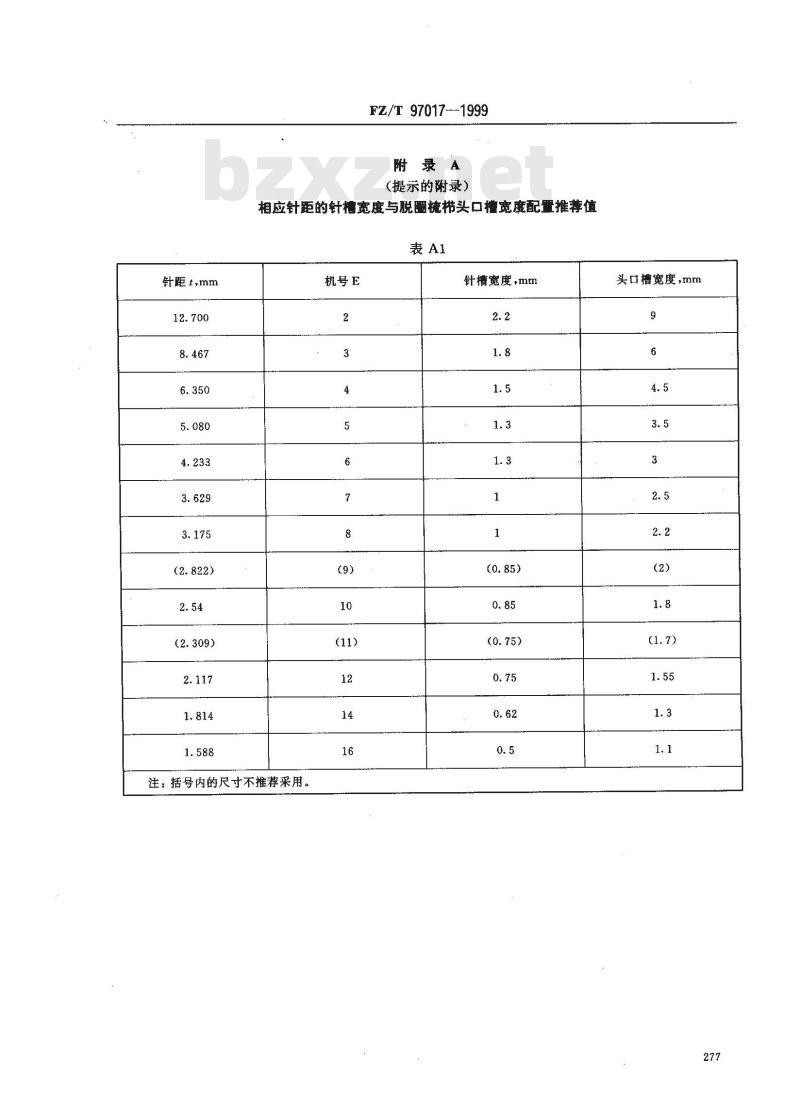

附录Ａ
（提示的附录）
相应针距的针槽宽度与脱圈梳栉头口槽宽度配置推荐值表A1
机号E
注：括号内的尺寸不推荐采用。针槽宽度，mm
头口槽宽度，mm
FZ/T97017--1999
附录B
（提示的附录）
针床压针板（上塞铁）槽和针床针托压板（下塞铁）槽推荐型式B1针床压针板（上塞铁)槽见图B1。b)
2针床针托压板（下塞铁)槽见图B2。B2
