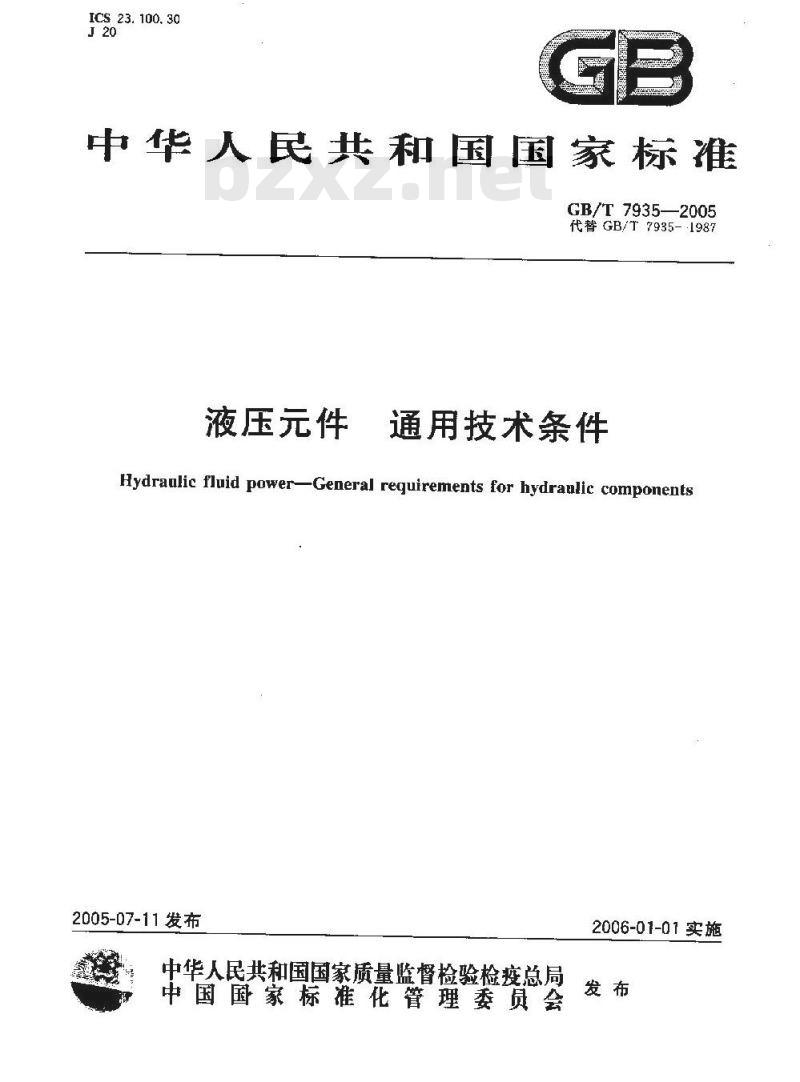

GB/T7935—2005
代替GB/T7935-1987
液压元件
通用技术条件
Hydraulic fluid power-General requirements for hydranlic components2005-07-11发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-01-01实施

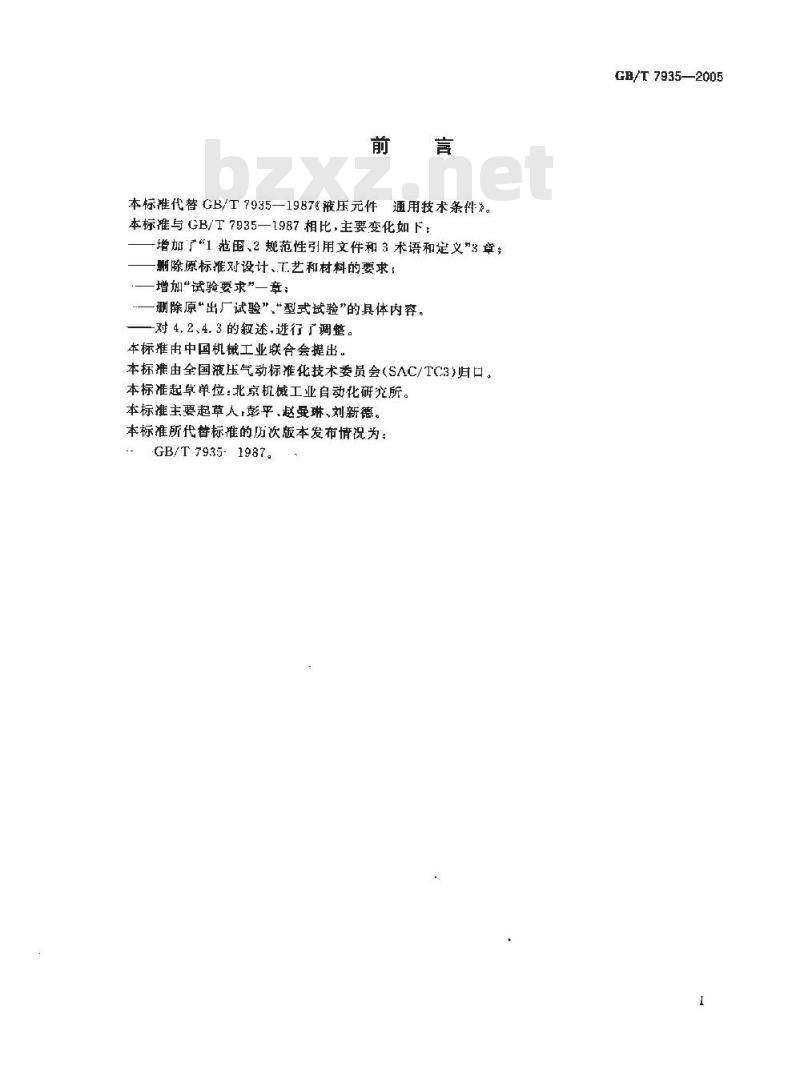

本标准代替GB/T7935—1987&液压元件通用技术条件》。本标准与GB/T7935—1987相比，主要变化如下：增加广“1范围、2规范性引用文件和3术语和定义”3章；删除原标准对设计、T.艺和材料的要求：增加“试验要求”一章；
-删除原“出厂试验”、“型式试验”的具体内容。一对4,2、4.3的叙述，进行了调整。本标推由中国机械工业联合会提出。本标准由全国液压气动标准化技术委员会（SAC/TC3)归口，本标准起草单位：北京机械工业自动化研究所。本标准主要起草人，彭平，赵琳、刘新德。本标准所代替标准的历次版本发布情况为；GB/T79351987.
GB/T7935—2005

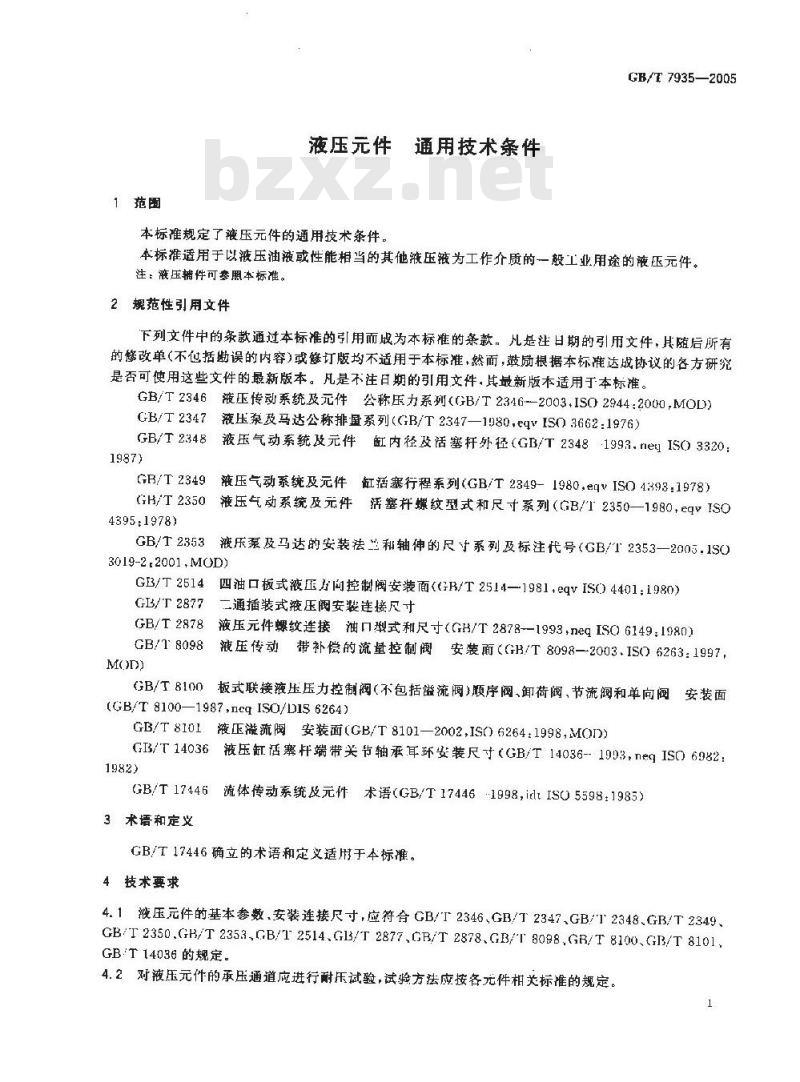

1范围
液压元件通用技术条件
本标准规定了液压元件的通用技术条件。GB/T7935—2005
本标准适用于以液压油被或性能相当的其他液压液为工作介质的一般工业用途的液压元件。注：液压辅件可参照本标准。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后所有的修改单（不他括谢误的内容）或您订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T2346液压传动系统及元件公称压力系列（GB/T234G--2003.ISO29442000，MOD）GB/T2347液压泵及马达公称排量系列（GB/T2347—1980，eqISO3662：1976）GB/T 2348#
液压气动系统及元件缸内径及活塞杆外径（GB/T2348-1993.nelISO)3320：1987)
GB/T2349
液压气动系统及元件缸括塞行程系列（GB/T2849-1980，eqVISO4393:1978）GH/T 2350
液压气动系统及元件活塞杆爆纹型式和尺寸系列（GB/T2350—1980，eQVISO4395:1978)
GB/T 2353
液乐泵及马达的安装法兰和轴伸的尺寸系列及标注代号（GB/T2353—2005，1SO3019-2.2001.MOD)
GB/T2514［
四油口板式液压向控制阀安装面（（B/T2514—1981.eqIS()44011980）GL/T 2877
二插装式液压阀安装连接尺寸
GB/T2878
液压元件螺纹连接油口型式和尺寸（GH/T2878--1993，neqISC6149：1980）GB/T 8098
液压传动带补偿的流量控制阀安装面（GHT8098—2003.IS(）6263：1997，GB/T8100板式联接液压压力控制阀（不包括溢流阀）顺序阀、卸荷阀，节流阀和单向阀安装面
(GB/T8100—1987,ncqISO/D156264)GB/T 8101
液压滞流阀安装面（GB/T8101—2002,IS()6264：1998,MOD)）GI/T14036
液压缸活寨杆端带关节轴承耳环安装尺寸（GB/T14036--1903negISO6982：1982)
GB/T17446
流体传动系统及元件术语（GB/T174461998，irltISO5598：1985）3术语和定义
GB/T17446确立的术语和定义适用于本标准。4技术要求
4.1液压元件的基本参数，安装连接尺寸，应符合CB/T2346，GB/T2347.GB/T2348、GB/T2349、CB/T2350.GB/T2353,GB/T2514.G13/T2877、GB/T2878.GB/T8098GR/T8100、GB/T8101.GBT14036的规定。
4.2对液压元件的承压通道应进行耐乐试验，试验方法应按各光件相关标准的规定。1
GB/T 7935-2005
4.3壳体
4.3.1元件的壳体应经过相应处理，消除内应力。壳体应无影响元件使用的工艺缺陷，并达到元件要求的强度。

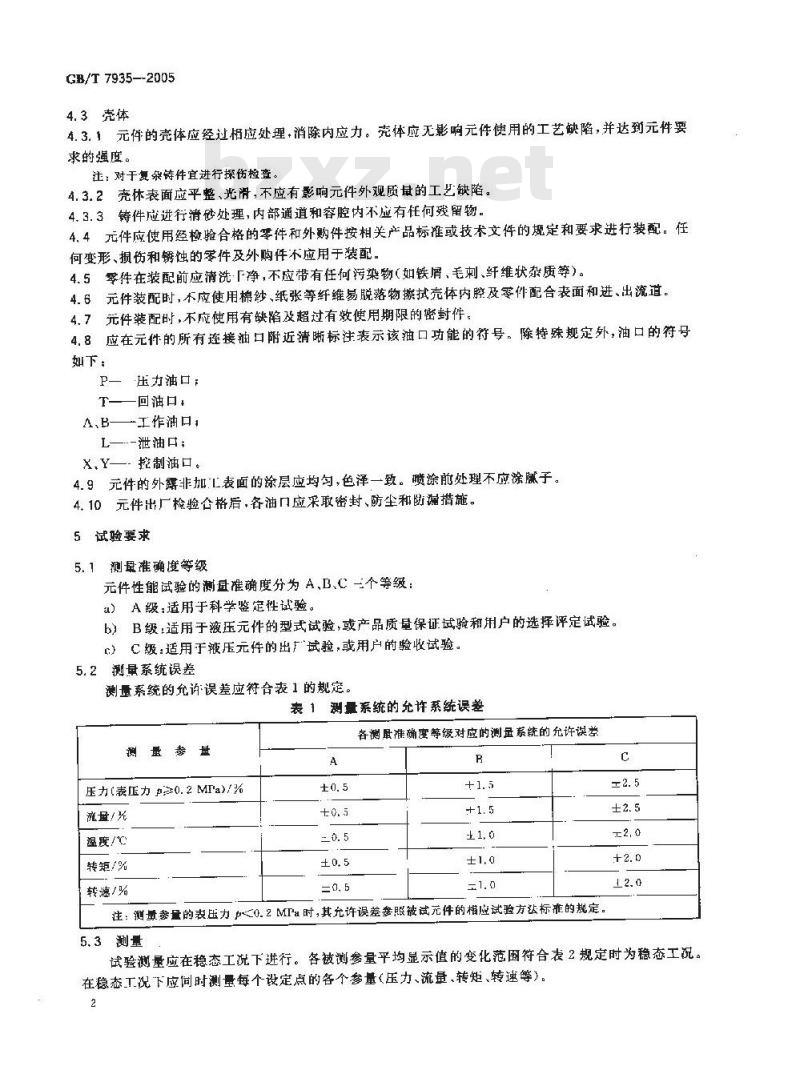

注：对于复条铸件宜进行探伤检查4.3.2充休表面应平整、光滑，不应有影响元件外观质量的工艺缺陷。4.3.3铸件应进行清砂处理，内部通道和容腔内不应有任何残留物。4.4元件应使用经检验合格的零件和外购件按相关产品标准或技术文件的规定和要求进行装配。任何变形、损伤和锈蚀的零件及外购件不应用于装配。4.5季件在装配前应清洗·「净，不应带有任何污染物（如铁屑，毛刺、纤维状杂质等）。4.6元件装配时，不应使用棉纱、纸张等纤维易脱落物擦拭壳体内腔及零件配合表面和进、出流道。4.7元件装配时，不应使用有缺陷及超过有效使用期限的密封件。4.8应在元件的所有连接油口附近清晰标注表示该油口功能的符号，除特殊规定外，油口的符号如下：
-压力油口;
T——回油口+
A、B—工作油口
L—…-泄油口；
X,Y—挖制油口。
4.9元件的外露非加L表面的涂层应均匀，色泽一致。喷涂前处理不应涂腻子。4.10元件出厂检验合格后，各油门应采取密封、防尘和防漏措施。5试验要求
5.1测量准确度等级
元件性能试验的测直准确度分为A,B、C一个等级：a）A级；适用于科学鉴定性试验。b）B级：适用于液压元件的型式试验，或产品质量保证试验和用户的选择评定试验。r）C级：适用于液压元件的出厂试验，或用户的验收试验。5.2测量系统误差下载标准就来标准下载网
测量系统的允许误差应符合表1的规定。表1测量系统的允许系统误差
压力（表正力0.2MTa)/%
流盘/光
温度/C
转矩/%
转速/%
各测股准确度等级对应的测量系统的允许误差B
注：测量参量的表压力p0.2MPa时，其允许误差参照被试元件的相应试验方然标准的规定。c
5.3测量
试验测量应在稳态工况下进行。各被测参量平均显示值的变化范图符合表2规定时为稳态工况。在稳态工况下应间时测量每个设定点的各个参量（压力、流量、转矩、转速等）。2
正力(表压力0.2MPa)/
流量/%
温度心
转矩/%
转速/%
黏度/%

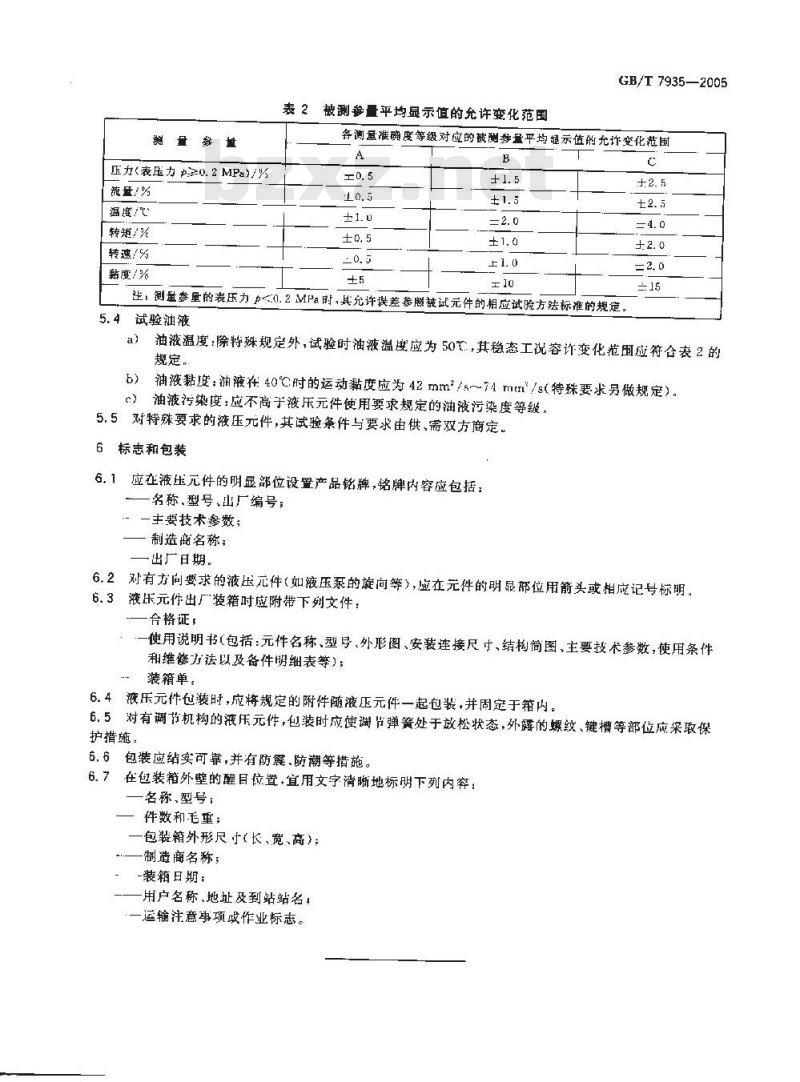

表2被测参量平均显示值的充许变化范国GB/T7935—2005
各测重准确度等级对应的被测参量平均显示值的充许变化范围A
坐：测量参量的表压力p<0.2MPa时，其允许误差参照被试元件的相应试验方法标准的规定，5.4试验油液
a）油液温度：除特殊规定外，试验时油液温度应为50，其稳态工况容许变化范围应符合表2的规定
油液黏度：油液在40℃时的运动黏度应为42mm2/s~71mm/s（特殊要求另做规定）。6)
c）油液污染度：应不高于液压元件使用要求规定的油波污染度等级。5.5对特殊要求的液压元件，其试验条件与要求由供、需双方商定。6标志和包装
6.1应在液压元件的明显部位设置产品铭牌，铭牌内容应包括：名称、型号、山厂编号；
一主要技术参数；
一制造商名称；
-出厂日期。
6.2对有方向要求的液压元件（如液压泵的旋向等），应在元件的明显部位用箭头或相应记号标明液乐元件出厂装箱时应附带下列文件：6.3
合格证，
一使用说明书（包括：元件名称、型号、外形图、安装连接尺寸、结构筒图、主要技术参数，使用条件和维修方法以及备件明细表等）；装箱单：
6.4液乐元包装时，应将规定的附件随液压元件一起包装，并固定于箱内。6.5对有调节机构的液压元件，包装时应使调节弹簧处于放松状态，外露的螺纹、键槽等部位应采取保护措施：
6.6包装应结实可靠，并有防震.防潮等措施。6.7
在包装箱外的醒目位置，宜用文字清晰地标明下列内穿：名称.型号：
件数和毛重：
包装箱外形尺于（长、宽、高）；制造商名称；
-装箱日期：
用户名称、地址及到站站名，
一运输注意事项或作业标志。
