ICS23.060.30

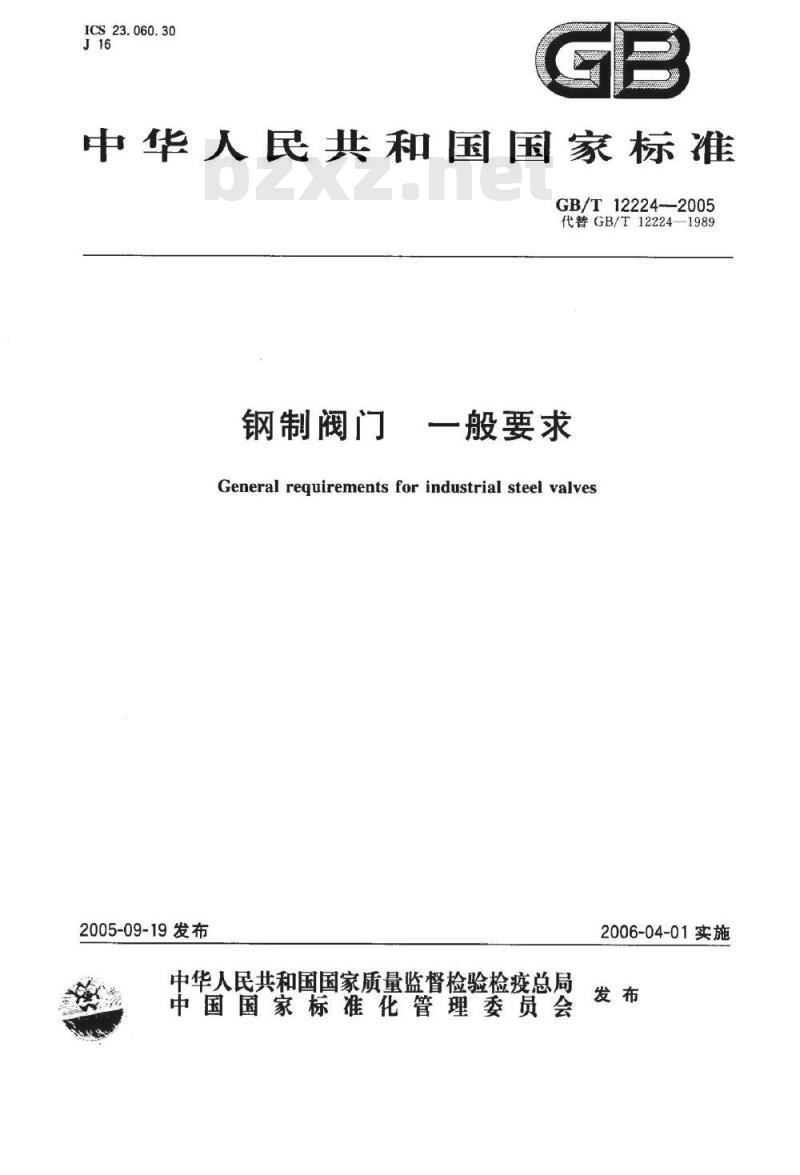

中华人民共和国国家标准
GB/T12224-2005
代替GB/T12224—1989
钢制阀门
一般要求
General requirements for industrial steel valves2005-09-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

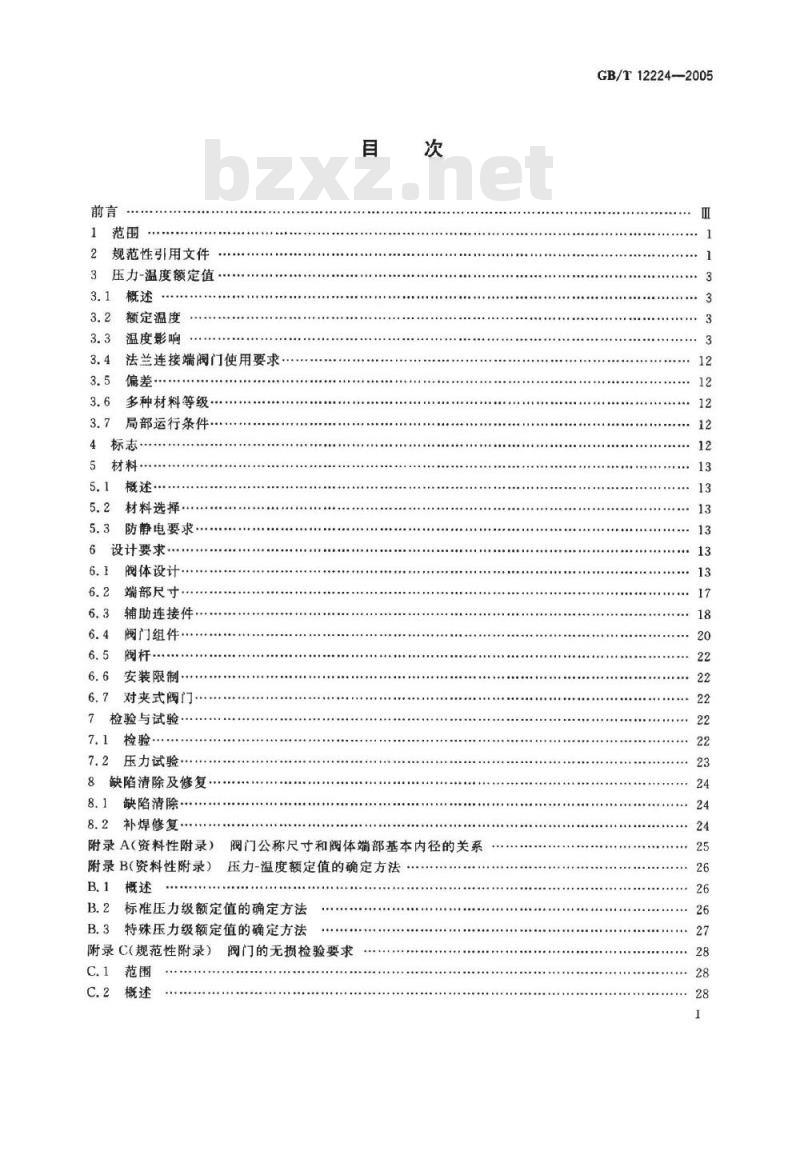

规范性引用文件
压力-温度额定值·
额定温度
温度影响
法兰连接端阀门使用要求
多种材料等级
局部运行条件…
标志…
概述·
材料选择
防静电要求·.
设计要求
阀体设计
端部尺寸
辅助连接件，
阀门组件
安装限制
对夹式阀门
检验与试验
压力试验
缺陷清除及修复
缺陷清除·
8.2补焊修复
附录A（资料性附录）
附录B(资料性附录）
阀门公称尺寸和阀体端部基本内径的关系压力-温度额定值的确定方法
标准压力级额定值的确定方法
B.3特殊压力级额定值的确定方法附录C(规范性附录）
阀门的无损检验要求
...................
GB/T 12224-—2005
.................
GB/T12224—2005

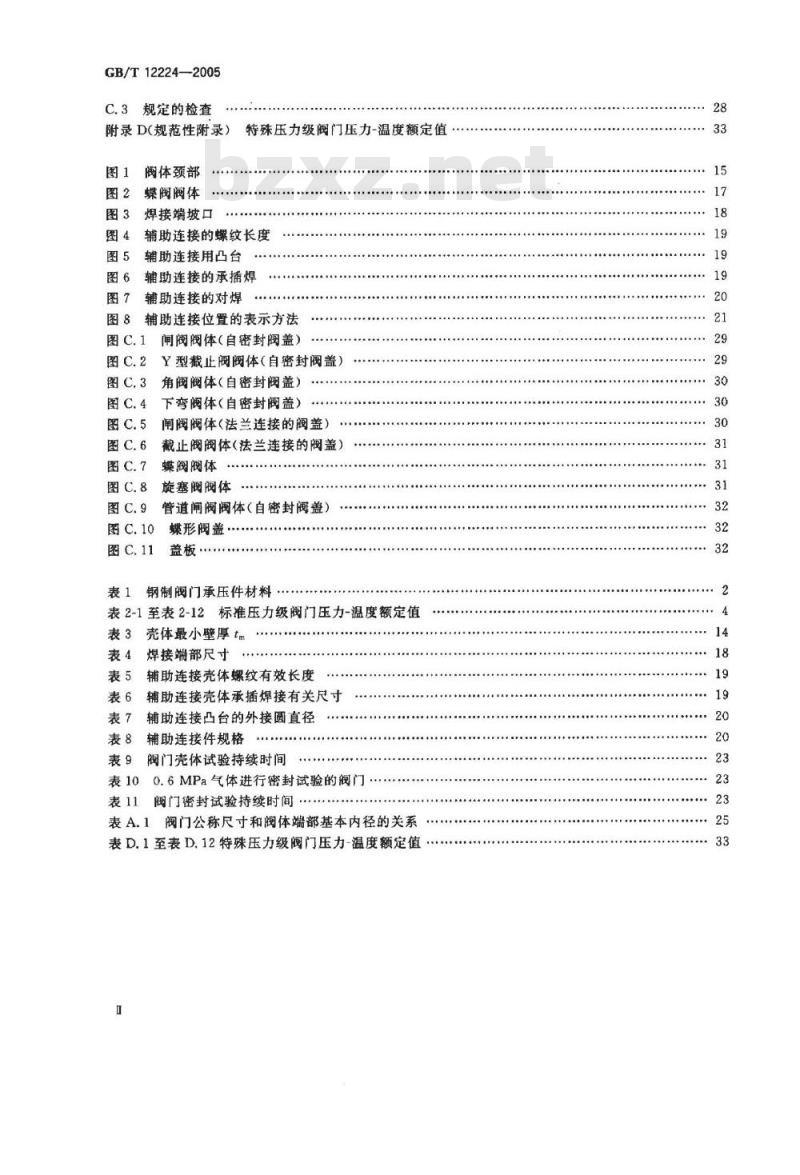

C.3规定的检查
附录D（规范性附录）
阀体颈部
蝶阅阀体
焊接端坡口
特殊压力级阀门压力-温度额定值辅助连接的螺纹长度
辅助连接用凸台
辅助连接的承插焊
辅助连接的对焊
辅助连接位置的表示方法
闸阀阀体（自密封阀盖）
型截止阀阀体（自密封阀盖）
角阀阀体（自密封阀盖）
下弯阀体（自密封阀盖）
闸阀阀体（法兰连接的阀盖）
截止阀阀体（法兰连接的阀盖）蝶阀阀体
旋塞阀阀体
管道闸阀阀体（自密封阀盖）
蝶形阀盖
钢制阀门承压件材料.
表2-1至表2-12标准压力级阀门压力-温度额定值表3
壳体最小壁厚tm
焊接端部尺寸
辅助连接壳体螺纹有效长度
辅助连接壳体承插焊接有关尺寸辅助连接凸台的外接圆直径
辅助连接件规格
阀门壳体试验持续时间
0.6MPa气体进行密封试验的阀门…阀门密封试验持续时间
阀门公称尺寸和阀体端部基本内径的关系表D.1至表D.12特殊压力级阀门压力-温度额定值..
GB/T12224—2005

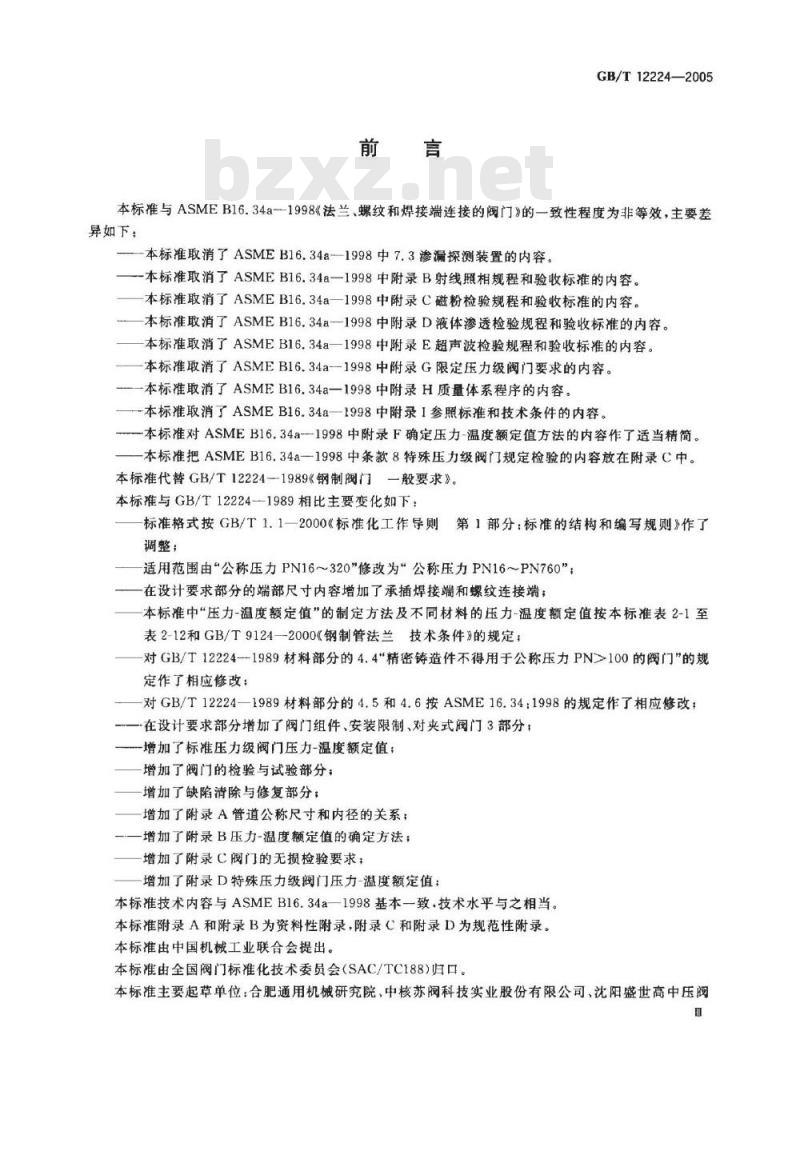

本标准与ASMEB16.34a-1998《法兰、螺纹和焊接端连接的阀门》的一致性程度为非等效，主要差异如下；
—本标准取消了ASMEB16.34a—1998中7.3渗漏探测装置的内容。-本标准取消了ASMEB16.34a一1998中附录B射线照相规程和验收标准的内容。本标准取消了ASMEB16.34a—1998中附录C磁粉检验规程和验收标准的内容。本标准取消了ASMEB16.34a--1998中附录D液体渗透检验规程和验收标准的内容。本标准取消了ASMEB16.34a—1998中附录E超声波检验规程和验收标准的内容。-本标准取消了ASMEB16.34a—1998中附录G限定压力级阀门要求的内容。——本标准取消了ASMEB16.34a—1998中附录H质量体系程序的内容。-本标准取消了ASMEB16.34a—1998中附录I参照标准和技术条件的内容。本标准对ASMEB16.34a-1998中附录F确定压力-温度额定值方法的内容作了适当精简。本标准把ASMEB16.34a-1998中条款8特殊压力级阀门规定检验的内容放在附录C中。本标准代替GB/T12224-1989《钢制阀门—般要求》。本标准与GB/T12224—1989相比主要变化如下：标准格式按GB/T1.1一2000《标准化工作导则第1部分：标准的结构和编写规则》作了调整；
适用范围由\公称压力PN16～320”修改为”公称压力PN16～PN760\，在设计要求部分的端部尺寸内容增加了承插焊接端和螺纹连接端；本标准中“压力-温度额定值”的制定方法及不同材料的压力-温度额定值按本标准表2-1至表2-12和GB/T9124—2000《钢制管法兰技术条件》的规定；-对GB/T12224-1989材料部分的4.4\精密铸造件不得用于公称压力PN>100的阀门”的规定作了相应修改：
对GB/T12224—1989材料部分的4.5和4.6按ASME16.34：1998的规定作了相应修改；一在设计要求部分增加了阀门组件、安装限制、对夹式阀门3部分；增加了标准压力级阀门压力-湿度额定值：增加了阀门的检验与试验部分；增加了缺陷清除与修复部分；
增加了附录A管道公称尺寸和内径的关系；—增加了附录B压力-温度额定值的确定方法；增加了附录C阀门的无损检验要求；增加了附录D特殊压力级阀门压力-温度额定值：本标准技术内容与ASMEB16.34a一1998基本一致·技术水平与之相当。本标准附录A和附录B为资料性附录，附录C和附录D为规范性附录。本标准由中国机械工业联合会提出，本标准由全国阀门标准化技术委员会（SAC/TC188）归口。本标准主要起草单位：合肥通用机械研究院，中核苏阀科技实业股份有限公司、沈阳盛世高中压阀GB/T12224—2005

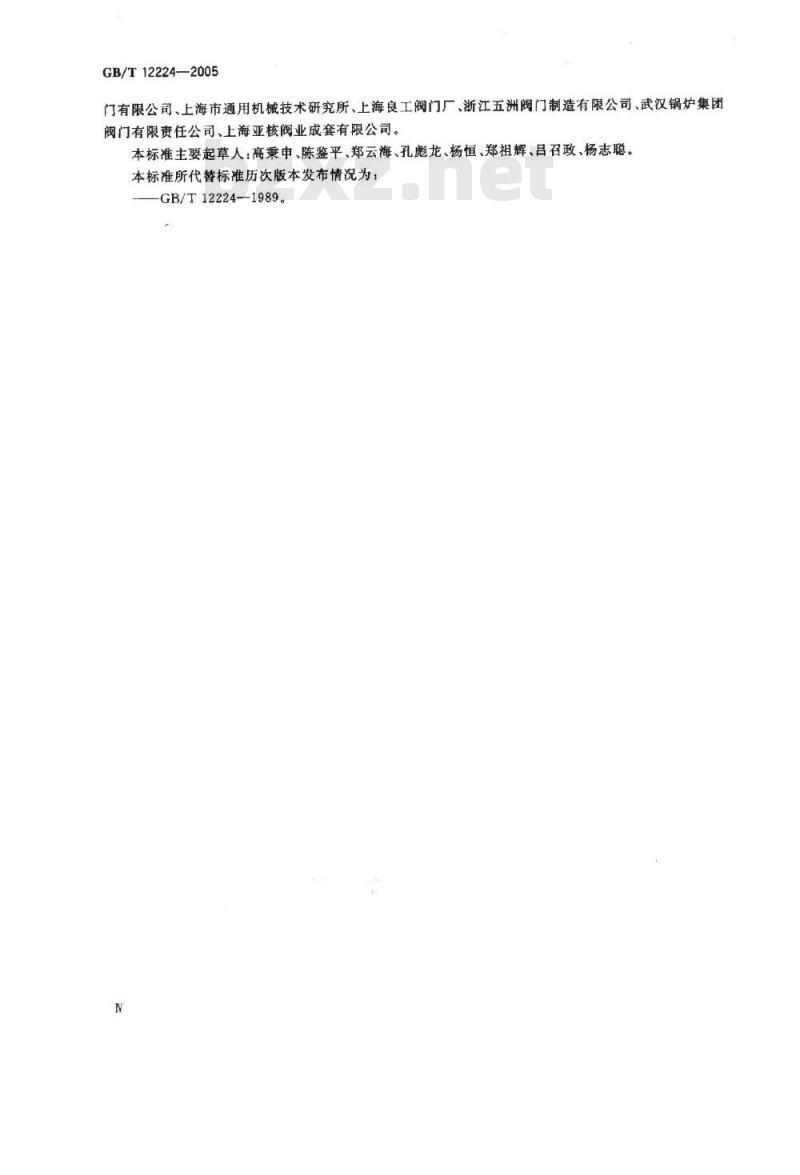

门有限公司、上海市通用机械技术研究所、上海良工阀门厂、浙江五洲阀门制造有限公司、武汉锅炉集团阀门有限责任公司、上海亚核阀业成套有限公司。本标准主要起草人：高秉申、陈鉴平、郑云海、孔彪龙、杨恒、郑祖辉、吕召政、杨志聪。本标准所代替标准历次版本发布情况为：GB/T12224-1989。
1范圈
一般要求
钢制阀门
GB/T12224—2005
本标准规定了钢制阀门的压力-温度额定值、材料、设计要求、检验与试验、标志和无损检验与修复等内容。
本标准适用于表1给出的各种材料，阀体可以是铸造、锻造和组焊加工，端部连接可以是法兰、螺纹和焊接端连接，以及对夹式和单法兰安装的阀门。本标准适用阅门的参数范围为：公称压力PN16～PN760的阀门，公称压力PN760仅适用于焊接端阀门；a)
公称尺寸不大于DN1250的法兰连接端阀门和对焊连接端阀门；b)
公称尺寸不大于DN65的承插焊接端阀门和螺纹连接端阀门；额定温度不大于540℃、公称压力不大于PN420的螺纹连接端阀门；d)
公称压力PN16～PN25的法兰连接端阀门，额定温度不大于540℃。e)
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。钢制压力容器
GB150—1998
GB/T193—2003
GB/T197--2003
GB/T228--2002
GB/T711—1988
GB/T1047-2005
GB/T1048-2005
GB3531—1996此内容来自标准下载网
直径与螺距系列（ISO261：1998，MOD）普通螺纹
普通螺纹
金属材料
公差（ISO965-1：1998.MOD）
室温拉伸试验方法（eqv1SO6892：1998）优质碳素结构钢热轧厚钢板和宽钢带（negTOCT1577）管道元件
DN（公称尺寸）的定义和选用（ISO6708：1995，IDT）管道元件PN（公称压力）的定义和选用（ISO/CD7268：1996，IDT）低温压力容器用低合金钢钢板
GB/T 4237—1992
GB6654—1996
不锈钢热轧钢板（neqJISG4304：1984）压力容器用钢板
GB/T7306—2000
55密封管螺纹（eqvISO7-1：1994）GB/T9113~9123—2000
GB/T9124—2000
GB/T12220
GB/T12221
GB/T12228
GB/T12229
GB/T12230
钢制管法兰
钢制管法兰技术条件
通用阀门
金属阀门
通用阀门
通用阀门
标志（GB/T12220—1989,idtISO5209：1977)结构长度（GB/T12221--2005，ISO5752：1982，MOD）碳素钢锻件技术条件
碳素钢铸件技术条件
奥氏体钢铸件技术条件
通用阀门
60°密封管螺纹（eqvASMEB1.20.1.1992）GB/T12716—2002
GB/T13927
通用阀门
压力试验（neqISO5208：1982）GB/T14976—2002
JB/T1751—1992
流体输送用不锈钢无缝钢管
阀门结构要素承插焊连接和配管端部尺寸1
GB/T12224—2005
JB4726---2000
压力容器用碳素钢和低合金钢锻件低温压力容器用碳素钢和低合金钢锻件JB4727-—2000
JB4728-2000压力容器用不锈钢锻件JB/T5263
JB/T6439
JB/T6440
JB/T6902
JB/T6903
JB/T7248
JB/T7927
电站阀门钢铸件技术条件（neqANSI/ASTMA217M）阀门受压铸钢件磁粉探伤检验
阀门受压铸钢件射线照相检验
阀门铸钢件液体渗透检查方法
阀门锻钢件超声波检查方法
阀门低温铸钢件技术条件
阀门铸钢件外观质量要求
3压力-温度额定值
3.1概述
压力-温度额定值
GB/T12224—2005
压力-温度额定值按表2的规定，除表2规定的以外按GB/T9124一2000的规定。3.1.2标准压力级阀门
满足本标准要求的阀门，除满足附录C阀门的无损检验要求之外的阀门，都定为标准压力级阀门，其压力-温度额定值按3.1.1的规定。3.1.3特殊压力级阀门
满足3.1.2要求的阀门，并且满足附录C阀门的无损检验要求，其压力-温度额定值按附录D中表D.1至表D.12的规定。特殊压力级额定值不适用于法兰连接端阀门。3.1.4中间额定值阀门
在公称压力等级数值内，处于表列额定温度之间或额定压力之间的中间额定值可以用线性插值法确定。但对法兰连接端阀门，不允许用线性插值法确定公称压力。3.1.5组焊件
完全或部分用铸件、锻件、棒料、板材或管材组焊的阀门应满足下列要求：a）焊件的组焊和热处理按GB150-1998的规定；焊缝的检验与验收按GB150—1998的规定；b）
c）上述要求不适用于密封焊或附着焊，如倒密封座、阀座圈、吊耳和辅助连接件的焊接。3.1.6最高允许工作压力
除3.5规定外，压力-温度额定值是在所示温度下以表压所表示的最高允许工作压力。3.2额定温度
对应额定压力的温度就是该承压壳体的额定温度，这个温度与其内的介质温度相同。3.3温度影响
3.3.1高温
在蟠变范围内的高温下，由于法兰、螺栓和垫片发生松弛将会导致螺栓负荷减小，因此会降低法兰连接面的密封能力。在温度升高时，特别是公称压力PN≤25的法兰连接面可能会产生泄漏，所以应采取有效措施避免过大的外加负荷或过大的温度梯度变化。3.3.2低温
对于表1中所列的材料，工作温度低于-29℃的压力值都应不大于GB/T9124一2000温压表中对应于<38℃的额定值。表1中所列的某些材料，在低温下的抗冲击性能会降低，所能承受的冲击载荷、应力突然变化或高度应力集中的能力也会降低。GB/T12224—2005
3.3.3介质热膨胀
在一定情况下，有些双阀座阀门能密封中腔。在中腔充满或部分充有介质，温度上升的情况下可能导致中腔压力异常升高，造成阀门破坏。有可能发生这种情况的场合，用户应在定货合同中说明，制造厂在阀门中腔应设置泄压装置。第1.1组材料：WCB、A105长期使用于温度大于427℃时，钢中的碳化物相会转化为石墨。表2-1标准压力级阀门压力-温度额定值公称压力
温度/
-29~38
分级表示
压力/MPa
第1.2组材料：WCC长期使用于温度大于427℃时，钢中的碳化物相会转化为石墨LC2、LC3使用温度不大于343℃。表2-2标准压力级阀门压力-温度额定值公
温度/
分级表示的工作压力/MPa
温度！
表2-2（续）
分级表示的工作压力/MPa
第1.3组材料：LCB使用温度不大于343℃表2-3
温度/
-29~38
标准压力级阀门压力-温度额定值公
分级表示的工作压力/MPa
第1.5组材料：WC1使用正火加回火的材料，推荐长期使用温度不大于468℃。LC1使用温度不大于343℃
GB/T12224—2005
GB/T12224—2005
温度/
表2-4
标准压力级阀门压力-温度额定值公
分级表示的工作压力/MPa
第1.9组材料：WC6使用正火加回火的材料，使用温度不大于593℃裹2-5
温度/
—29~38
标准压力级阀门压力-度额定值
分级表示的工作压力/MPa
温度/
表2-5（续）
分级表示的工作压力/MPa
第1.10组材料：WC9只使用正火加回火的材料，使用温度不大于593℃表2-6
温度/
标准压力级阀门压力-温度额定值公
分级表示的工作压力/MPa
GB/T12224—2005
