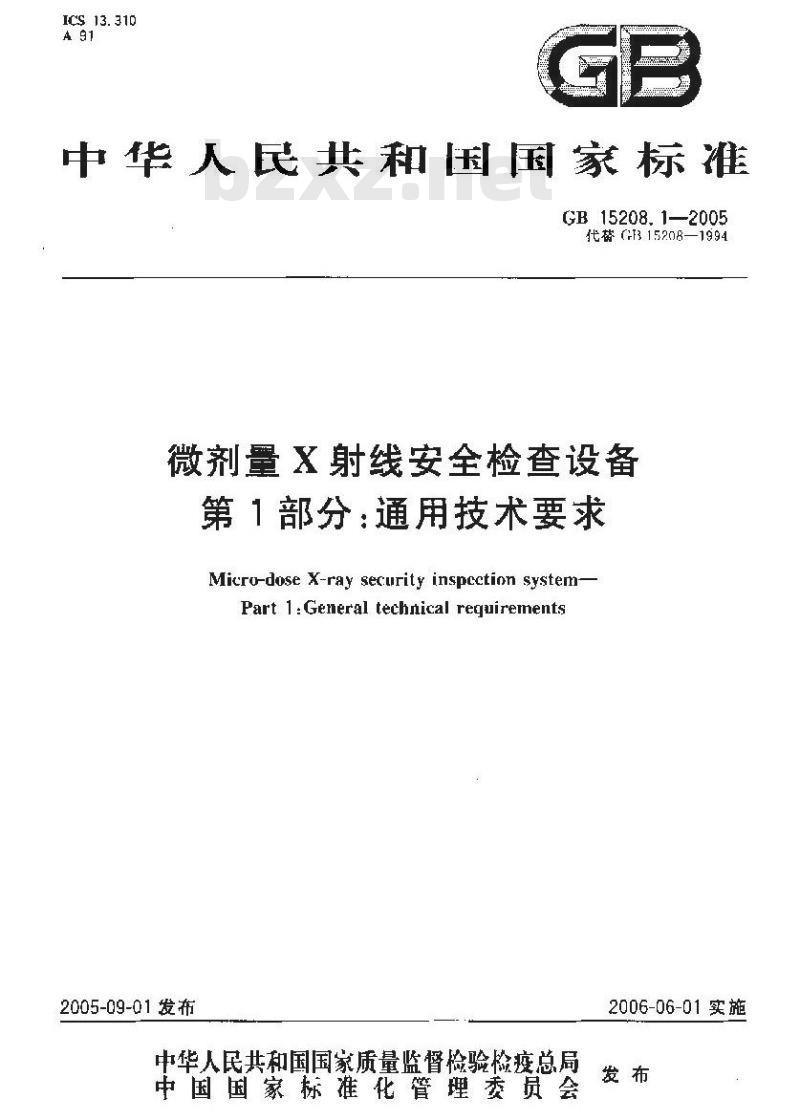

ICS 13.310
中华人民共和国国家标准
GB15208.1—2005
代替（H15208—1994
微剂量X射线安全检查设备
第1部分：通用技术要求
Micru-dose X-ray security inspcction system-Part 1 : General technical requirements2005-09-01发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-06-01实施

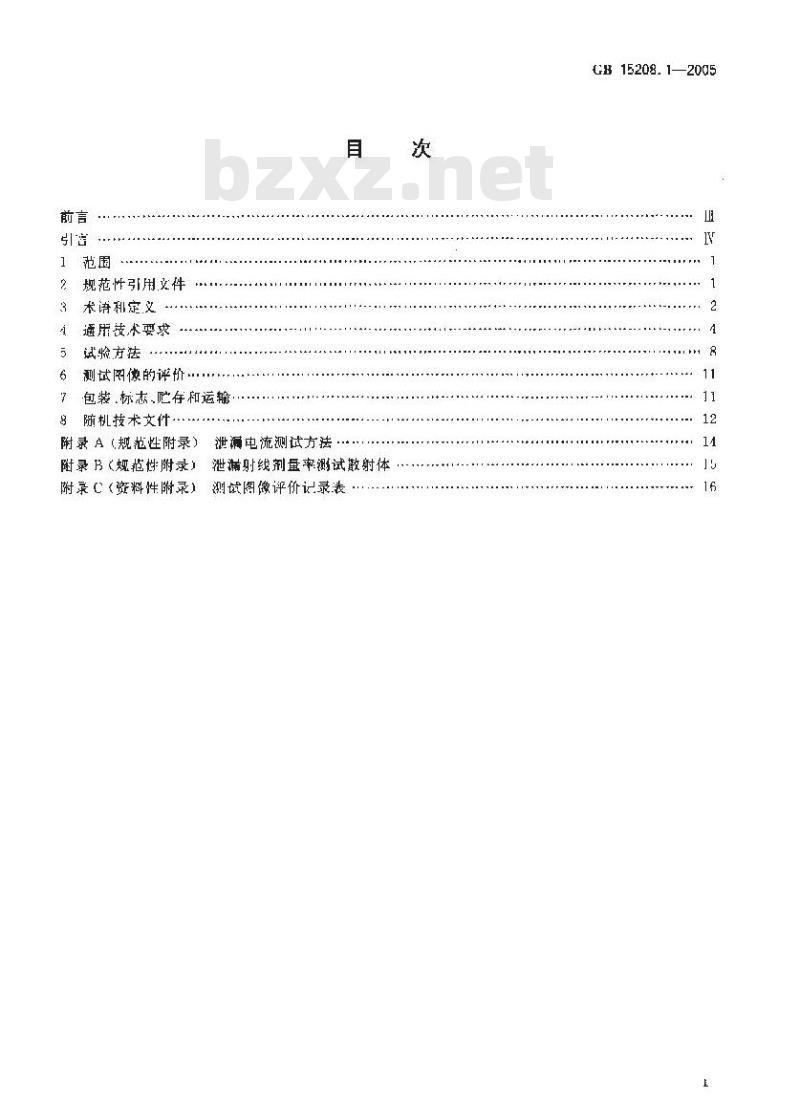

规范性引用文件
术语定义
通用技术要求
试验方法
测试图像的评价
包装.标志.贮存和运输·
随机技术文件
附录A（规范性附录）
泄澜电流测试方法
附录B（规范性附录）泄满射线剂量率测试散射体附录C(资料性附录)测试图像评价记录表次
GB15208.1—2005

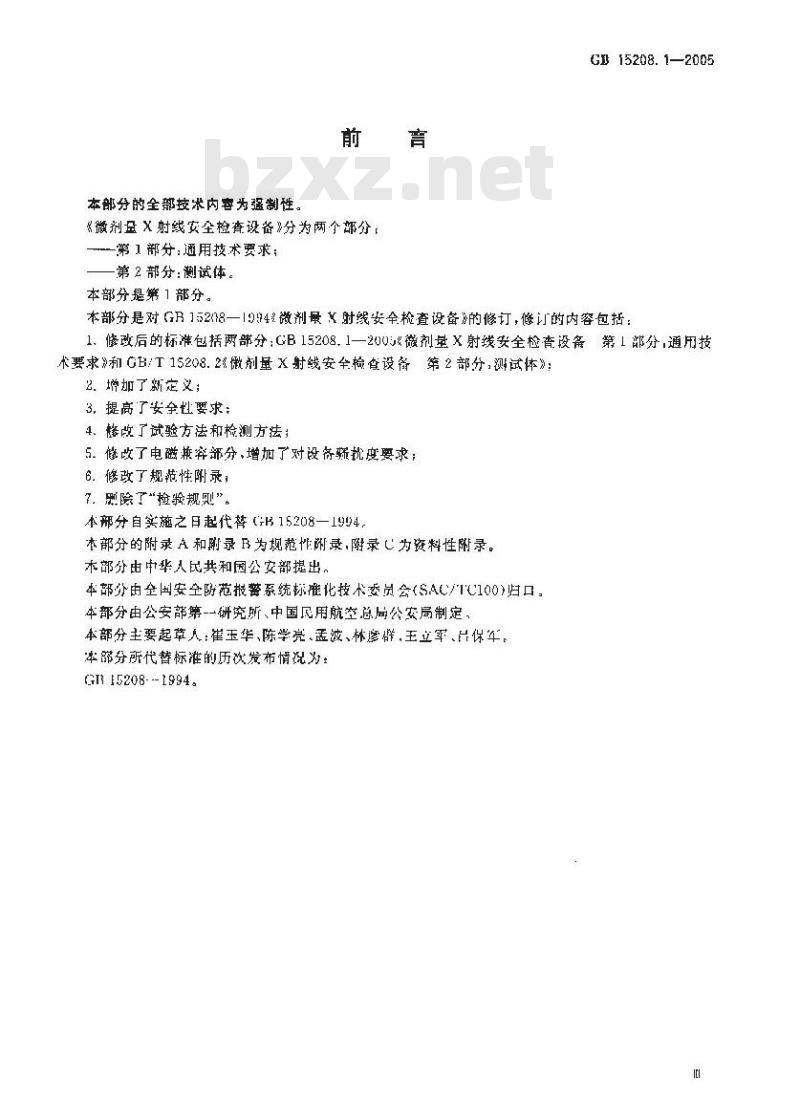

本部分的全部技术内容为强制性前言
微剂至X射线安全检查设备》分为两个部分，一第 1 部分:通用技术要求;
第2部分：测试体。
本部分是第1部分。
G 15208. 1—2005
本部分是对GR15278一1994%微剂量×射线安全检查设备》的修订，修订的内容包括：1.修改后的标准包括两部分；GB15208.1一200%微剂X射线安全检查设备第1部分，通用技术要求》和GB/T15208.2%傲剂量X射线安全检食设备第2部分，测试体》；2．增加了新定义；
3，提高了安全性要求：
4.髂改了试验方法和检测方法；5。体收了电磁兼案部分，增加了对设务骤扰度要求；6．修改了规范性附录，
7照院了“检验规则”。
本部分自实施之日起代替（B15208—1994，本部分的附录A和附录 B为规范性附录,附录L为资料性附录。木部分由中华人民共和国公安部提出。本部分由全国安全防范报警系统标推化技术委员会（SAC/IC100)归口，本部分由公安部第--研究所、中国民用航空总局公安局制定本部分主要起草人：崔玉华、陈学亮、孟波、林彦群，王立军、民保年。本部分所代替标准的历次发布情况为：G 15208---1994.
GH15208,12005

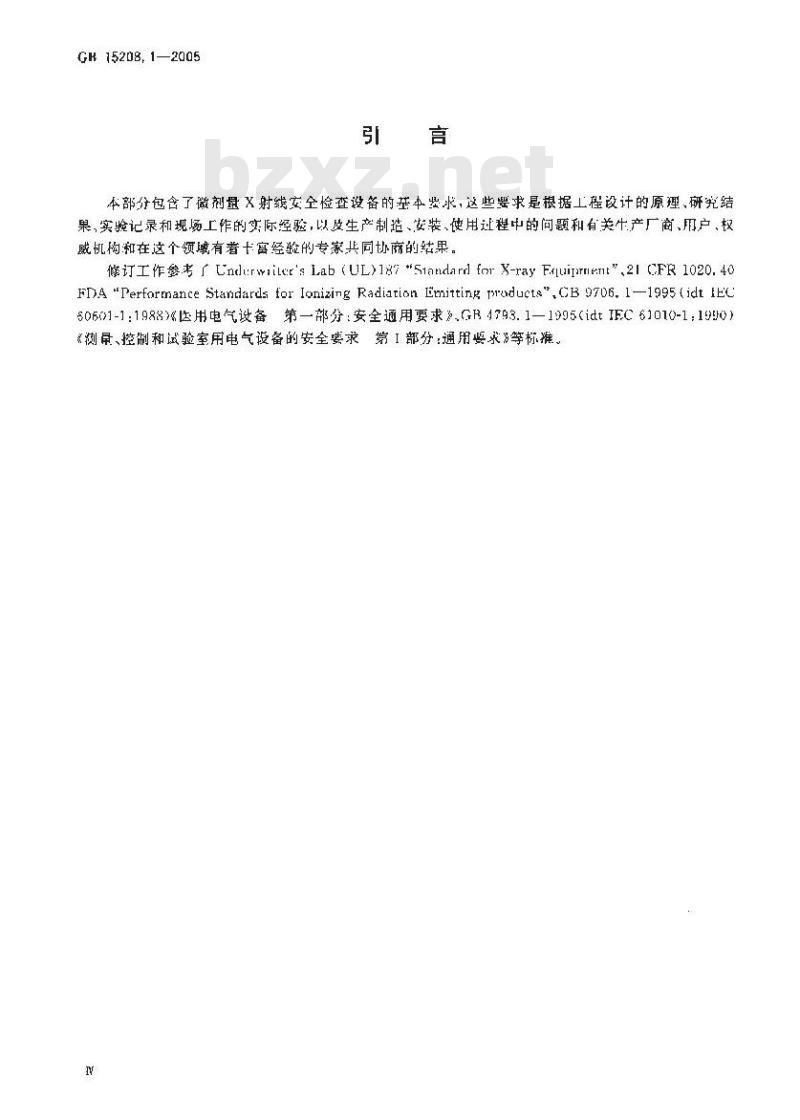

本部分包含了微剂量X射线安全检查设备的基本费求，这些要求是根据工程设计的原理、研究结果,实验记录和现场工作的实际经验,以皮生产制造、安装,使用让程中的问题和有关牛产厂商、用户、权威机构和在这个领域有着卡富经验的专家共同协商的结果。修订工作参考 「 Lnlt:rwiiler's Iab (UL)]x7*5iandarrl for X-ray Fuinrnent\,21 CFR 1020. 40FDA\Performance Standards for Ionizing Radiatian Ernitting rpraducte\,CB 9706,-1995(idt IEC50501-1：1988>《送用电气设备第一部分：安全通用要求》.GR4793.1—1995（ittIFC61010-11950）《浏量、控制和试验室用电气设备的安全要求第部分：通用要求》等标推、1范围

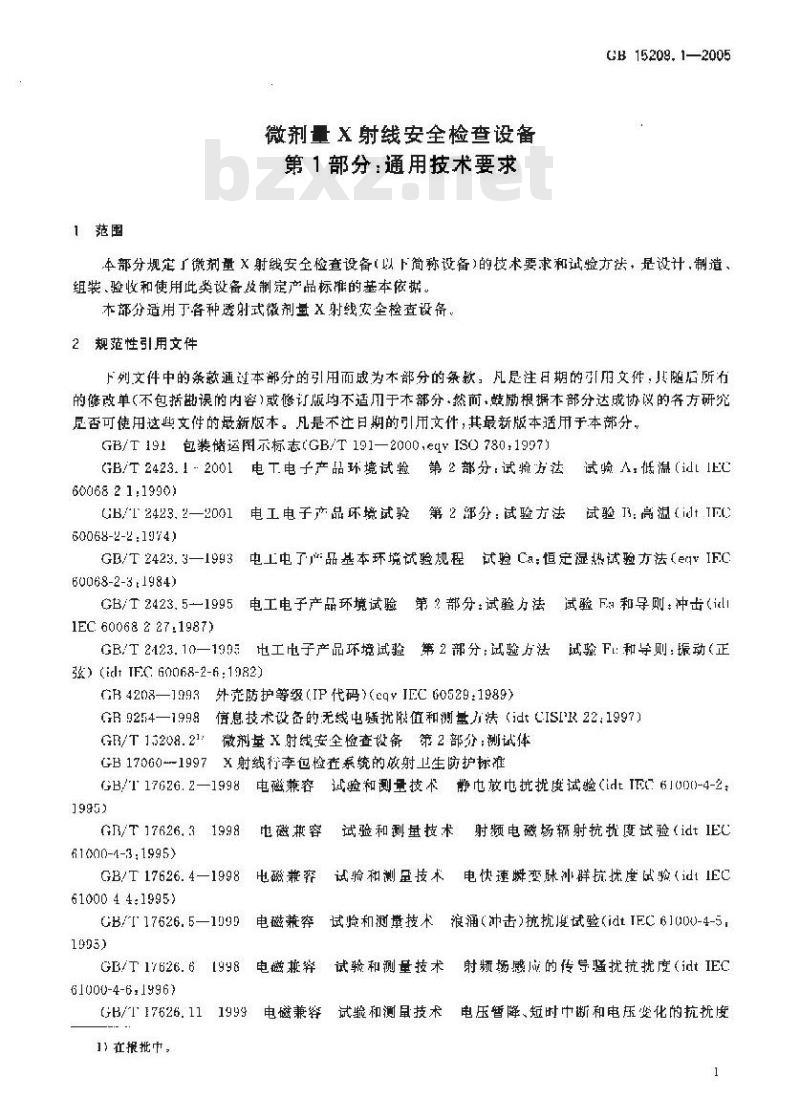

微剂量X射线安全检查设备
第1部分：通用技术要求
GB 15208.1—2005
本部分规定了微剂量X射线安全检查设备(以下简称设备)的技术要求和试验方法，是设计,制造、组装、验收和使用此类设备及制是产品标雅的基本侬据。本部分适用于各种透射式微剂量X射线安全检查设备2 规范性引用文件
下列文件中的条款通过本部分的引用而成为本部分的条款，凡是注日期的引用文件，儿随后所石的修改单（不包括邮误的内容）或修订版均不适用于本部分·然前，励根据本部分达成协议的务方研究尽否可使用过些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本部分，GB/T191包装储运图示标志（GB/T191—2000,eqVISO780，1997)GB/T2423.1~2001电T电子产品环境试验第2部分：试验方法试骑A.低温（id IEC
60068 2 1:1990)
GB/T 2423. 2—2001月
电工电子产品环境验第2部分：试验方法试验 J3: 高温 ( ilt TEC
60068-2-2 :1974)
GB/T 2423.3—1993电工电了j品基本环境试验规程试验Ca恒定湿热试验方法eaVIFC60068-2-3 ,1984)
GB/T 2423. 5-1995
1EC: 60068 2 27:1987)
电工电子产品环境试验第？部分：试验力法试验Fa和导则：冲击（illGB/工2423.10—199电工电子产品环境试验第2部分：试验方法试验Ft：和导则：振动（正强）（ltTFC60068-2-6：1982)
GB4208—1993外壳防护等级（IP代码)(e9IEC60529：1989）GR9254—1998信息技术设备的无线电骚扰值和测量力法（idtCISR22:1997）微剂革X时线安全查性备第2部分：测试伴GR/T 15208.21
心B17060--1997X射绒行季包检在系统的效射卫生防护标准GB/T 17626.2—1998 电磁兼容试验和测量技术静电放电抗扰度试验(idt IEr 6100(0)-4-2;1995)
GR/T 17626.3 1998
61000-4-3;1995)
GB/T 17626. 4—1998
61000 4 4:1995)
GB/T 17626. 5—1099
GB/T 17626. 6
61000-4-6.1996)
GB/T 17626. 11
1)在报批中，
电磁莱容
电磁兼容
试验和测量技术射频电磁场辐射抗扰度试验(idt IEC试验和测虽技术
电快速瞬变脉冲群抗扰度试验(idt IEC浪涌（冲击）抗抚度试验(idtTEC61(0U-4-5，试验和测掌技术
电磁兼容
电磁花奔
电磁兼
试验和测量技术
试验和测技术
射频场感应的传导骚扰抗扰度（idt IEC电压智降、短时中断和电压变化拍抗扰度1
GB15208.12005
试验(idtIEC6100041：1994)
GB/T 17799. 1—1909
61000-6-1;1997)
GB/T17799.3—2001
PR/IEC6100063.1996X
3术语和定
电磁兼容通标准居住，商业和轻工业环境中的抗扰度试验（idtIE心电磁兼察
通用标准
下列术语和定义适用丁本部分。3. 1
线分辨力wiredisplag
居住、商业和轻工业环境中的发射标推（idi CIs-设备能分辨单根实铜线的能力。一般用线的标称直径（mm)或对虚线号（A研G)表示：3.2
穿进分辨力useful emelralinmrsnlntinm设备分辨规定厚魔合金铝阶梯下单根实芯铜线的能力。一般用线的标称直径（1）或对应线号穿透力simplepenetration
设备穿逐被检物品的能力，般用钢板的厚度（mm)表示，3.4
空间分辨力spatial resnlntion设备分辨企属线对的能力.一般用线的标称直径（mm)表示。3.5
线对inepalr
均幻排列的组金属线，两线之间的间和继的立径相同，一般用金属线的直径（m)衰示线对的规格：
灰分赔gray level differentiation设备分辨间种材料，不间厚度被检物品的能力。般用合金铝阶梯的阶梯数表示。3.7
有机物分辨 rganic differentlatlon设备分辨有机物的能，一般用川分辫有机物阶梯的厚度支示。3. B
无机物分辨inorganieditterentiatlon设备分辨无机物的能力，般用可分辨钢阶梯的厚皇衣示。3. 9
材料分辨material differentiatin设备分辨基有相同X射衰减能力，不同等效原子序数物质的能力，3. 10
有效材料分辨uyeFul material dilleremtialion设分辨规定尽度翎阶下具有不同等效原子序数物质的能力3.11
有机物orgauicmaterilal
等效原子序数低于心的物质，
无机物inorganlc materlal
等效原子序数高于18的物质。
混合物mixed materialwww.bzxz.net
等效原子序数界于10和18之问的物质，3. 14
穿不透区域impcnetrablearca
CB 15208.12005
X射线穿透被检物到达探测器的强度几乎为零，设备不能识别被检物某本结构特征区域。3.15
材料不确定区域undelerminel arta射线虽然能够穿过，似已不能判识被检物材料符性的区城。3.16
通过率thrnnghput Tate
设备在1h内能检查长度为1m的被检物品的数量，3.17
单次检查剂量los [er iuspe:tion被检物品接受一次检在所吸收的X射线剂量.单次检查剂最单位为Gy，1Gy一1J/kg.3.18
泄漏射线剂量率leakage radiatimmi ratc单位时间内穿过辐射讲蔽防护，泄谢到设备外部的电离辐射强度，单位为y/h。3.19
散射体scarter block
使射线发生救射，从而产生最恶分摘射承件的物体，3.20
x射线安全检查设备X-raysec.nrityInspectinnsystem道过测量穿过被检物品的X射线强度分布或能谱分布，牛成被检物品X射线图像或提供被检物材料信息，据此对被检物品进行判识的设备。3.21
微剂量X射线安全检查设备micru-doseX-raysecurityinspectionsystem单次检查剂量小十5的×射线安全检查设备。3.22
非能量分辨型微剂量X射线安全检查设备single-energyX-rayseeurityinspeetinnsysteni根据X射线穿过被检物后的强度分布.对被检物品的结构特性进行成像的微剂量X射线安全检查设备，
能量分辨型微剂X射线安全检查设备multi-energyX-raysecuritylaspectionsystem根据不同等效原子序数的物质对×射线能谱吸收特性不同的规律，对被检物品的材料特性进行判识并成像的微剂虽X射线安全检查设备，3.24
安全联锁装置sufelyinterluck
保护X射线设备安全工作的整置，并能阳止非正常情况下发射X射线，安全联锁装置通带安装在X射线发射区域的可拆卸部件1
GH 15208.1—2005
紧意停止开关emergencystopswitch在紧急情说下能立即切断X射线发牛装置和送系统的供电电源的部件。3. 26
X射线发生装骨X-ray generating device产生和控制X射线发射所有部件的纠合。通常包括X射线管、高压发生器,控制器以及冷却系统，3.27
X 射线探测器
X-raydelector
种能探测(测量)X射线，并能将X射线强度转赖成可被处埋的电信孕的传感器。3.28
试体test block
用于测试和评价射线图像性能指标的测试物。3.29
测试卡test. object
用于测试和评价文射线图像是项指标的试物。4通用技术要求
4. 1 性能指标
4.1.1线分辨力
设备应能分辨标称直行为0.20±II(AWG32)的单根实芯铜线。4.1.2穿透分辨力
设备应能分辨序度为 9. 号 mm,15. 9 mm 和 22.2 tm 铝阶梯下标称直径为 0, 511 1t( AWtG21)的单根实芯铜线。
4. . 3 空间分辨力
设斋应能分辨自径为2. 0 mm的线对。4.1.4穿透力
设备应其有符合要求的穿透力。根使用要求的不同,检查设备的穿透力分为以下儿类,见丧1。表1穿透力分类裹
钢板血度/mtm
4. 1. 5 灰度分辨
设备应能分辨序度为1mm~0mm厚度差不小于1mm的铅价梯41.6有机物分辨（能量分燃型设备适用）心类
设备成能分辨厚度为 1 mm~-:120 II1 的聚甲基内烯酸中酶,并赋予不同炮和度的橙色。4. 1.了混合物分辨（能量分辨型设备用）设备应能分辨厚度为1mm--60mm的铅，并赋于不同饱利度的绿色。4. 1. 8无机物分辨(能量分辨型设备适用）没备应能分辨度为 0.2 mm~14 mm的钢,并赋予不同饱和度的蓝色。4. 1. 9村料分辨(能量分辨型设备适用)设备应能分辨具有相同X射线衰减能力、不同等效原子序数的三种材料样本，并赋予PVC板绿色，赋予模拟物板和尼龙6板橙色。4
4、1.10有效材料分辨（能量分解型设备适用)GB 15208. 1——2005
设备应能分辨 1. 5 mm,2. 0 mm和 2. 5 mm 三种厚度钢被后面的,具有相同 X 射线衰减能力.不同等效原子序数的三种材料样本，并分别赋予绿色和蓝色。设备应能分辨GB/T15208.2中的测试休3中测试卡10中9个区域中的6个区域。4. 1. 11通过率
设备应其备符合使用要求的检查通过率。根据不同使用发水,设备的检查通过率基本分为三类,见混2,被检物品的长度按 1 m计算。表 2 通过率分类表
被检物品数/个
4.2辐射与环境安全指标
4. 2. 1单次检查剂量
TK>1500
设备的单饮检查剂量不应大丁5μiy。4.2.2泄漏射线剂量率
TR>700
TR>400
在距设备外表面5 的任意处(包括设备的人,出处),×射线泄漏剂鼠率应小于 μy/h,符个B170601997中3.1的岁求。
4.2. 3设备噪声
在距设备外衰面 11n 的任意处,设备噪声应不大于 65 B(A)。4.3运行环境要求
4.3. 1工作环境条件
环境温度范围：5℃~+40%。
相对湿度范用：0%~80%。
人气压力地围：86kPa~-10kPa.
4. 3. 2电源适应性要求
电源电正在标称电的和标称频率：3H范围内，设备应能正常T作。4. 4安金性能要求
4.4,1设备安全要求
设备应有明显的系统工作和射线发射业示装置（指示灯）设备应在方便操作人员触及的位暨装有紧急停止开关，一旦紧急情说发生，能立即切断设备文b
时线发生装置和输送系统的供电电源。紧急停止开关应使用黄底红色开关；c
设备应配备适当额定值的电源过流保装置.以防止内于内部元件失效或其他意外引起的过电流可能造成火火的危险；
设应设有制匙开关和，次电源启动开关。匙开关应能清楚地识别“通”，“断\位置在X射线发射区的可拆卸射线防护部件上应装有安全防护联锁装置：一且联锁装置断.X射线应立即停止发射：
设备应有操作人员身份确认动能！设备应对材料不确定区域进行灰度显示,对穿不透区域赋于红色。4. 4. 2 X 射线发生装置安全要求a）X射线发生装置应在改蓄内实现白冷却，使用外循吓冷却系统的X射线发生装置应具有温度或压力控制，当冷却液(油或水)的温度超h
过规定值时或循坏压力低于规定俏时，能自动轻止发射射线：X射线发生竞应县有过电和过电流保护功能。当X射线源的电压成电流超过产品规定俏时，能白动断高压：
GH 15208.1—2005
d）X射线发生装置应有保护接期线。接地线的色应楚黄绿色，按地电阳不应超过0.1n。4.5机械结构
设备的设计及操作程序应符合人类工效学的基本要求，并便于操作和维修；a
设备的外观应完好，表面应半整光洁、色泽均勾，无明品机徳揽伤、镀层不应有起泡损坏，金属1
件底无锈蚀，螺料件成无起泄、开裂：设备包括部件和所行零件：应有足够的强度和刚度。所有调节和控制机构底安装正确，操作灵c
适，而板上标记.字迹要猜楚，
外盖板的安装、拆卸应方便！
框架应有足够的强度和刚度,在止常搬动中不应产生变形或损坏；设备脚轮应有足磁的强度和转动灵活性，与设备的连接应率固可靠：f
g）外壳防护等级应特合GR4208-1993的规定，不低于1P20的要求。4.6电磁兼容性要求
4.6.1设备抗扰魔要求
对设备进行静电放电、射频电磁场输射，电快速瞬变脉冲群、浪涌（冲击）、射频场感应的传导骚扰以及电压暂降,短时中断和电压变化共 6顶抗扰度试验,设备的抗抗度性能应符合（H/1 17799.1—1999中表 1、表 2 和表 4 中规定限体的要求4.6.2设备发射要求
设备的输射和传导发射值应符合R/T17799.32.981中表1所观定限值的要求、4.7电气安全
4.7.1保护接地
4）设备应其有可供连接保护接地导线的保护接地谢子，应有明显的标识；L）保护接地端与保护接地的所有可触及金展部性之间的电阳不应大于0.11；c）接地线的颜色应是黄绿色。
4.7.2绝缘电阻
电源插头或电源引人端与外壳棵爵金屁部件之间的绝缘电阻，在正需环境条件下不应小于100Ma.湿热条件下不应小十2Mn.4.7.3抗电强度
设备电源拥头或电源引人端与外充梯磁金唇部之间，应能承受表3规定的45Hz65Hz交流电压或相当于交流峰值的统出压伤时 1 min的抗电强度试验,感无击穿和飞弧现象,表 3抗电强度要求
颜宠电果门
直疏或正交流有效销
130-250
4.7.4泄漏电流
交流峰值或合成电示
184~354
355--707
试验电压/kV
交流或直流电压
交流 1. 5 或直流 2., 1
交流2. 0或直滩2. 8
起防电击作用的电气绝缘施有良好的性能，连续对地泄漏电流和外壳泄滑电流极限值应满足表4的要求。
表 4 漏电流要求
设备类别
直接连接保护接地端子的设备
用接连接保护接地端子的设备
泄漏电流1,/mA
5(峰值）
5(峰值）
泄滞电死 Is /mA
0.7(峰值）
量电路
附录 A 图 A 1
附录 4 A. 2
4.8环境适应性
4. 8. 1概述
GB 15208. 1—2005
微剂量X射线安全检查设备为大型机电产品，不具许刘整机进行环境试验时，充许对具有独力功能的电器部件分别按4.8.2利4.8.4环境要求进行试验。其整机或电器部件试验的技术指标应满足设备或部件的指标要求；具有独立功能的电器部件，经 4. 8. 2 和 4. 8. 4 环境适应性试验后，接人整机对整机进行4. 1. 1b
~4,1.11指标测试：其性能指标应荐合4.1.1~4.1. 10要求经过气候和机搬环聪试验后，改备不应出现绣蚀和机械损伤现象恒定湿热环境试验完成后，立即进行绝缘电阻的测试。测试，方法按5.9.2的规定，测试结果应特合 4. 7. 2 要求。
4.8.2环境要求
气候坏境要求见表！
表 5 气候环境要求
战验政目
惊定翌热
低温贮荐
严酰等级
o℃±3T
45 t: ± 2 *:
+40t=2℃
指刘湿度：
(不结)
-40℃±3℃
试验力法
按0B;T2423.1—2001试验Ah进
行,测试行关项口时通电
按GB/T2423.2200/试验Rh进
行，全过程通电。
按GB/I2423.3—1943试验C机进
行,测试有关项H时通电。
按GB/T 2423.12501试龄Ab进
行，试验注程中不通电。
4. 8. 3整机力学环境要求
整机力学环境要求见表心
持续时间！
检查目
试验开始前的
初测量和每
项试验结束前
的测试，应检
验 4. 1. 1
4.1.10项
试验结束后
主少恢复 4
后检测,应检
验4. 1. 1 ~
1.1. 10 项,
表 6 整机的力学环境要求
试验项月
运输试验
（或模拟运摘）
严醋等锻
试验里程:300 km
公路级别：三级公路或模拟运输行驶速度,20 km/l~ 40 km/1
4.8.4部件力学环境要求
具有独立功能的电器部作力学环境要求见表？。具有独立均能的电器部件
待续时间！
检有项日
检查项目
改验开始前的
项试验结束前
的检变孤日和
方法由产品标
准规定。
试验结束至
少恢豆 4h后
检测，检测项
日和方法t产
品标准规定。
试验开始前的初始测量和试验结束后的测试,应检验1. 1. 1 ~~ 4. 1. 10 项.G 15208. 1—2005
试验项其
神击试验
5试验方法
5.1环境条件要求
囊 7部性的力学环境要求
严醋等级
数率范用（Hz;10~5~10止弦波
报幅（mm）,0.15
振动方向:X,Y,Z
持续时间（min）：10
峰值加独度（tm/*）：150
皱时间m：11
冲击方向,2方向
冲击次数：18次
陈另有规定外，全部试验环境条件均为正常大气条件。环境温度：15℃~35℃。
相对湿度：45%~75%
太气压：86kPa-~106kla
5.2试验用主要使器和工具
其有独立功能的电器部件
试验方法
tH/T 2423. 10 -1995 [
GB/T 2123.51995
电离式剂量仪：最小量程不天于IOμGy，剂量仪须经过国家检测部门校准。检查日
检查项日和方法由产
品标准规定
高要数座剂量仪：最小量程不大于0.1uGy/h，剂盒仪须经过国家检测部门校准。声级计；热率范围 25 Hz～8 kHz.谢试体，此GB/T15208.2.
泄射线刘量率测试散射体：附录。5.3机械结构的检测
5.3.1外观检查
按4. 5 的 b)进行检查,采用实物与设计文件核对、观察及手动等方法进行。5.3.2外亮防护等级试验
按GR4208一1993的第12章对外壳防护等级进行试验，应符合4.5的多)要求。5.4性能指标测试
测试体的摆放位胃和方向取决于设备射线源和探测器的相对位置。测试体平面应垂直丁射线发射方向，并尽量靠近射线源放置，以得到最佳测试体图像，另外，允许采用增强，效大，反转，高穿透力等图像处理工其取得最佳评价效果。5.4.1线分辨力测试
特GB/T15208.2中的测试体A放置在检测区域的最住位置，测试体平面垂直于射线的方内，设备正常运行，日显示器上测试体A中测试卡1的×射线图像，设备分辨测试体背景下单根实芯钢线的能力应符合 4. 1. 1 要求。
姐果可以看到末被铝阶梯遮挡的金属线的绝人部分，则叫认为没备能分辨此金属线，5.4.2穿透分辨力测试
将GB/T15208.2中测试体A放置在检测X域的最佳位，测试体平面平直于射线方向：设备正带运行，月测显示器上测试体A中测试卡2的X射线图像，设备分辨铝阶梯下单根实心输线的能力成符合 4, 1. 2 要求。
