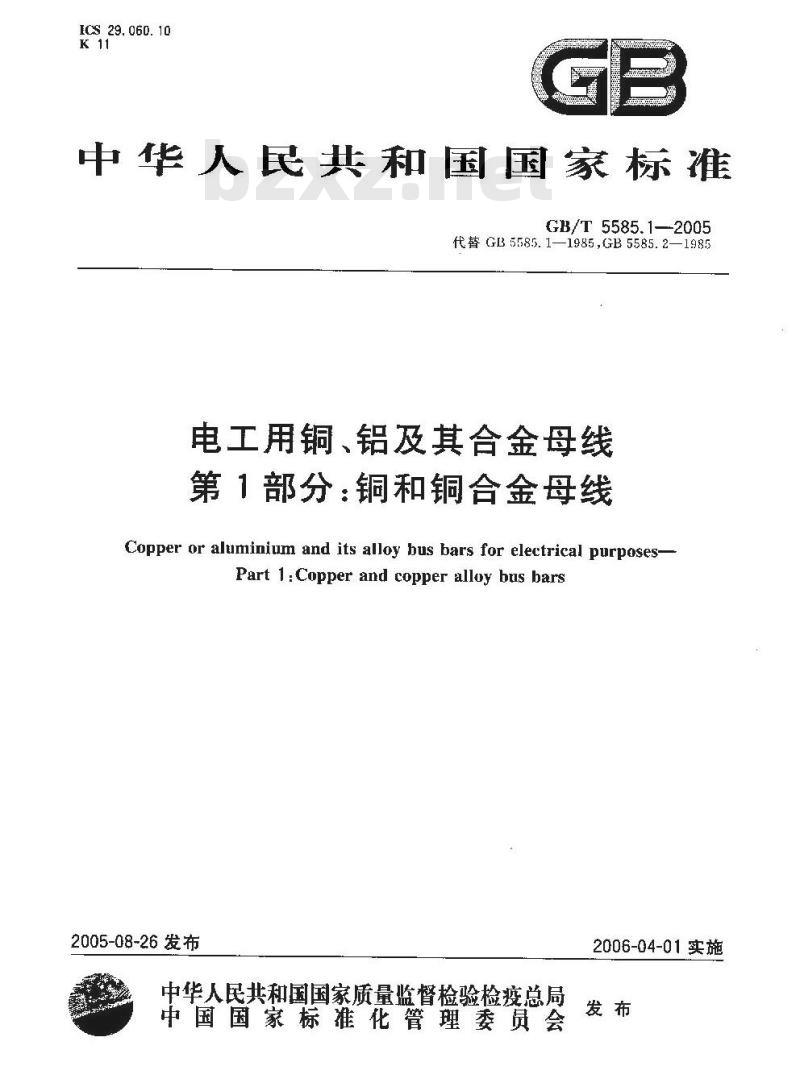

【国家标准(GB)】 电工用铜、铝及其合金母线 第1部分：铜和铜合金母线

ICS 29. 060. 10
中华人民共和国国家标准
GB/T5585.1—2005
代替GB5585.1—1985,GB5585.2—1985电工用铜、铝及其合金母线
第1部分：铜和铜合金母线
Copper or aluminium and its alloy bus bars for electrical purposes-Part 1:Copper and copper alloy bus bars2005-08-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

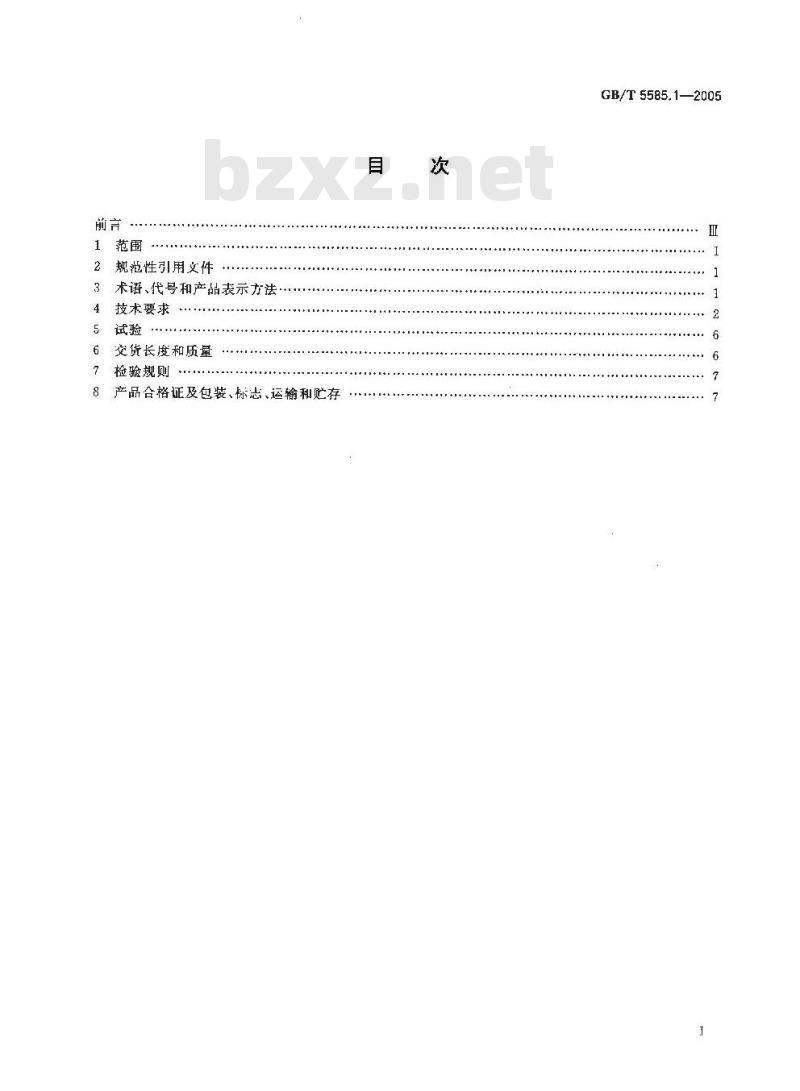

规范性引用文件
3术语、代号和产品表示方法·
技术要求
6交货长度和质量
检验规则
产品合格证及包装、标志、运输和贮存8
GB/T 5585,1—2005

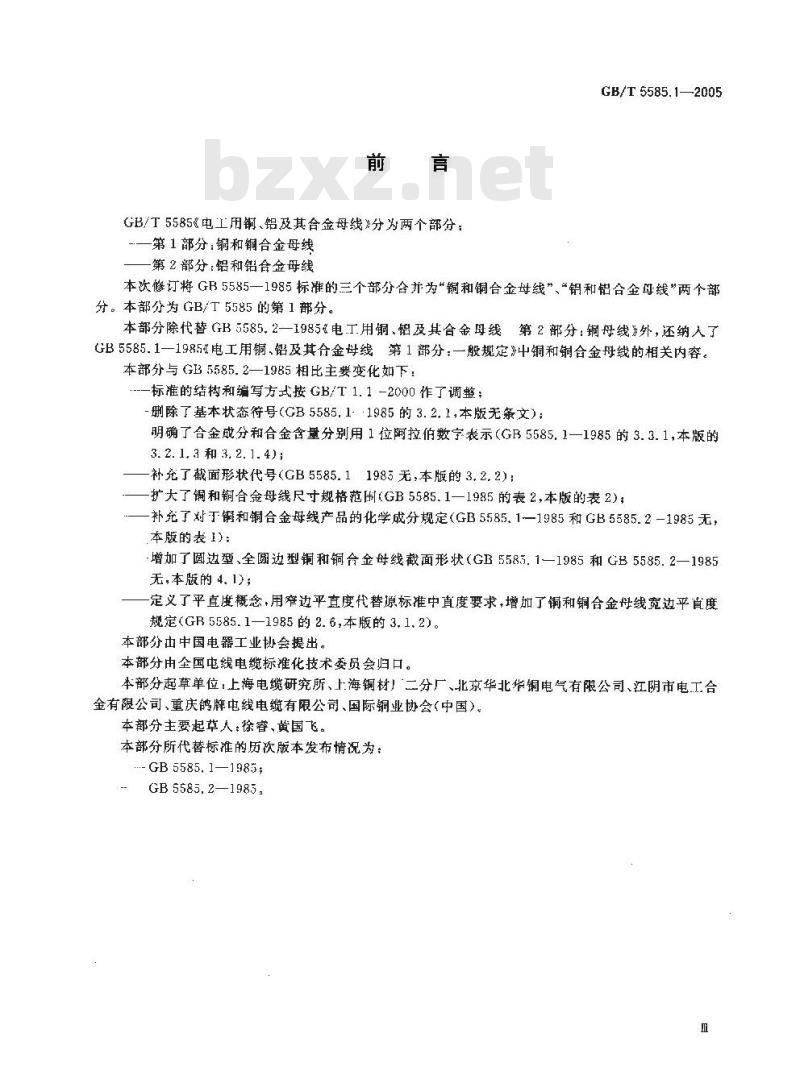

GB/T5585《电工用铜、铝及其合金母线》分为两个部分：第1部分：铜和铜合金母线
第2部分：铝和铝合金母线
GB/T 5585.1—2005
本次修订将GB5585一1985标准的三个部分合并为“铜和铜合金母线”、“铝和铝合金母线”两个部分。本部分为GB/T5585的第1部分。本部分除代替GB5585.2—1985电工用铜、铝及其合金母线第2部分：铜母线》外，还纳人了GB5585.1一1985电工用铜、铅及其合金母线第1部分：一般规定》中铜和铜合金母线的相关内容。本部分与GB5585.2—1985相比主要变化如下：标的结构和编写方式按GB/T1.1-2000作了调整；删除了基本状态符号(GB5585.1·1985的3.2.1，本版无条文）；明确了合金成分和合金含量分别用1位阿拉伯数字表示（GB5585.1一1985的3.3.1，本版的3.2.1.3和3.2.1.4);
补充了截面形状代号（GB5585.11985无，本版的3.2.2)：扩大了铜和铜合金母线尺寸规格范围（GB5585.1—1985的表2，本版的表2，补充了对于铜和合金母线产品的化学成分规定（GB5585.1一1985和GB5585.2-1985无，本版的表1)：
增加了圆边型、全圆边型铜和铜合金母线截面形状（GB5585.1—1985和GB5585.2—1985无，本版的4.1)；
定义了平直度概念，用窄边平直度代替源标准中直度要求，增加了和铜合金母线宽边平直度规定（GB5585.1—1985的2.6，本版的3.1.2）。本部分由中国电器工业协会提出。本部分由全国电线电缆标准化技术委员会归口。本部分起草单位：上海电缆研究所、上海铜材」二分厂、北京华北华铜电气有限公司、江阴市电工合金有限公司、重庆鸽牌电线电缆有限公司、国际铜业协会（中国）。本部分主要起草人：徐容、黄国飞。本部分所代替标准的历次版本发布情况为：.-GB5585.1—1985
GB 5585.2—1985.

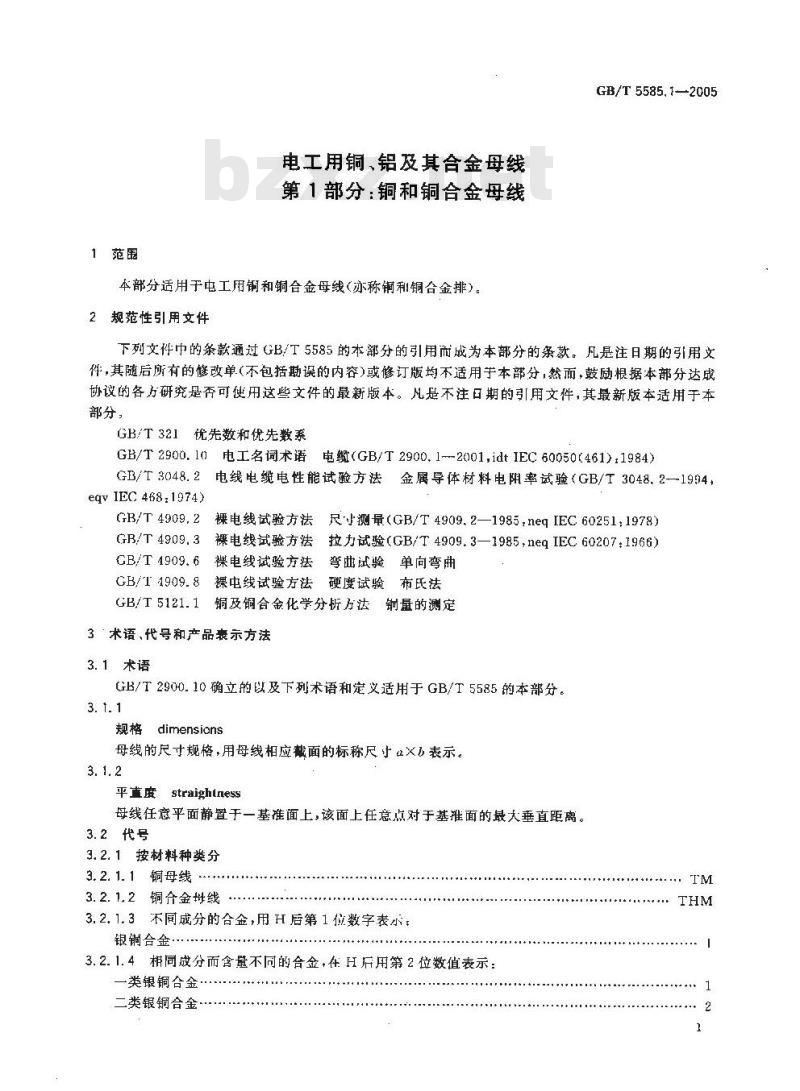

1范围
电工用铜、铝及其合金母线
第1部分：铜和铜合金母线
本部分适用于工用铜和铜合金母线（亦称铜和铜合金排）2规范性引用文件
GB/T 5585.1—2005
下列文件巾的条款通过GB/T5585的本分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注口期的引用文件，其最新版本适用于本部分，
GB/T321优先数和优先数系
GB/T2900.10电工名词术话电缆（GB/T2900,1-2001,idtIEC60050461)：1984)GB/T3048.2电线电缆电性能试验方法金属导体材料电阻率试验（GB/T3048.2—1904,eqv IEC 468:1974)
GB/T4909.2电线试验方法尺小测量（GB/T4909.2—1985,neqIEC60251;1978）GB/T4909.3裸电线试验方法拉力试验（GB/T4909.3—1985，neqIEC60207:1966)CB/T4909.6裸电线试验方法弯曲试验单向弯曲GB/T4909.8裸电线试验方法硬度试验布氏法GB/T5121.1铜及铜合金化学分析方法铜量的测定3术语、代号和产品表示方法
3.1术语
GB/T2900.10确立的以及下列术语和定义适用于GB/T5585的本部分。3. 1. 1
规格dimensians
母线的尺寸规格，用母线相应截面的标称尺寸×表示。3. 1. 2
平直度straightness
母线任意平面静置于一基准面上，该面上任意点对于基准面的最大垂直距离。3.2 代号
3.2.1按材料种类分
3.2.1.1铜母线
3.2.1.2铜合金母线
3.2.1.3不同成分的合金，用H后第1位数字表示；银铜合金
3.2.1.4相同成分而含量不同的合金·在H后用第2位数值表示：-类银铜合金.
二类银铜合金
GB/T 5585.1—2005
按徽面形状分
全圆边
3.2.3按状态分
3.3产品表示方法
产品用型号、状态、规格及标准编号表示。产品表示示例如下：示例1:圆角一类银铜合金母线.厚度 10. 00 ntm,宽度100. 00 mm，硬态2005
TH11MY10 × 100
GB/T 5585. 1---
示例 2;圆边钢母线,厚度 10.00 mm,宽度 100. 00 mm，软态TMBR 10×100GB/T 5585. 1—20054按术要求

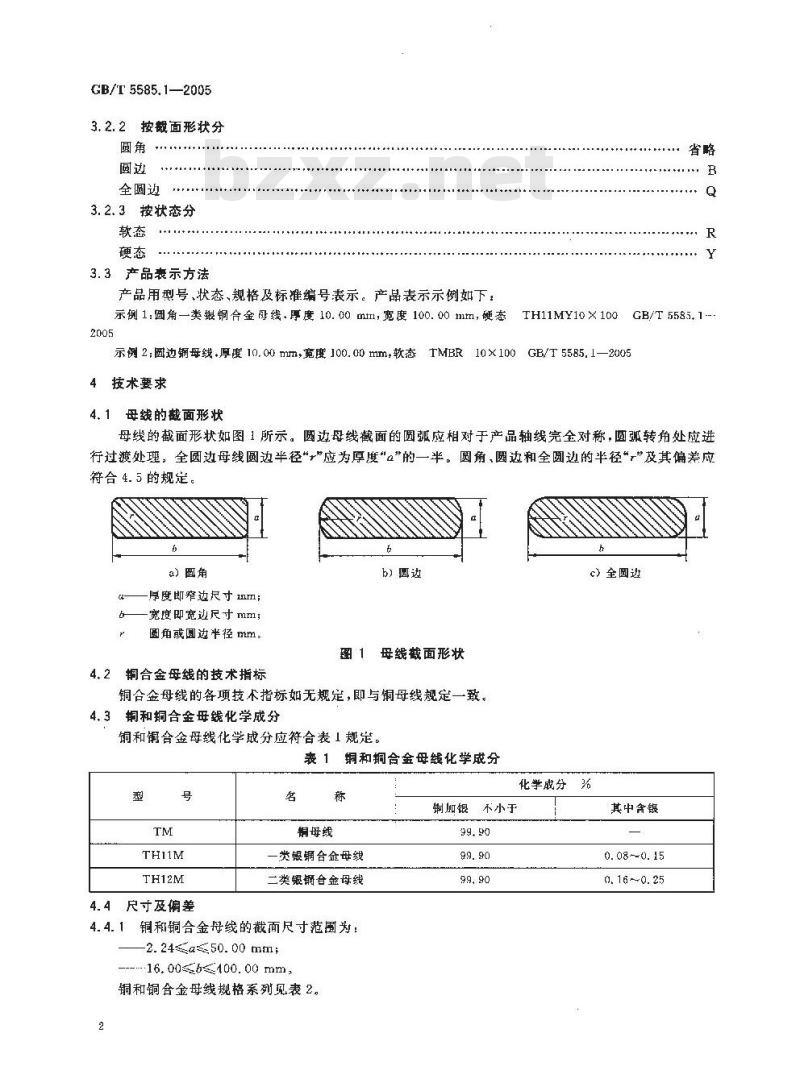

母线的截面形状
母线的截面形状如图1所示。圆边母线截面的圆弧应相对于产品轴线完全对称，圆弧转角处应进行过渡处理，全圆边母线圆边半径“”应为厚度\”的一半。圆角，圆边和全圆边的半径“，”及其偏差应符合4.5的规定。
a）国角
厚度即窄边尺寸 nm;
宽度即宽边尺寸 mm;
圆角或圆过半径 mm 。
4.2铜合金母线的技术指标
b)圆边
图1母线截面形状
铜合金母线的各项技术指标如无规定，即与铜母线规定一致。4.3铜和铜合金母线化学成分
铜和合金母线化学成分应符合表1规定。表1铜和铜合金母线化学成分
4.4尺寸及偏差
c）全边
化学成分%
铜加银，不小于
闹母线
一类银辆合金母线
二类银钢合金母线
4.4.1铜和铜合金母线的截面尺寸范围为：2.24a≤50.00mm
-.-16.00≤b≤100.00 mm,
铜和铜合金母线规格系列见表2。99.90
其中含银
0. 08~~0. 15
0. 16 ~ 0. 25
GB/T 5585.1—2005
recon's
.02s059
GB/T5585.1—2005
4. 4.2铜和铜合金母线的标称尺寸α和6的规格系列采用 GB/T 321中的R20和R40优先数系。设计选用时应遵守下列规定：
a）a与b均为R20系列的规格为优先规格；b）α 与中有一个是R20,另一个为 R40系列的规格为中问规格，c）：α与5均为R40系列的规格为不推荐规格。4.4.3铜和铜合金母线厚度a的偏差由其宽度b决定,应符合表3规定。表3铜和铜合金母线厚度偏差
厚度。
2.8004.75
4. 75<≤12. 50
12. 50-. a ≤25, 00
25, 00≤ c
50. 00-6100. 00
铜和铜合金母线宽度6的偏差应符合表4规定。4.4.4
100.00h200.00
表 4钢和铜合金母线的宽度偏整宽度6
25.00635.50
35,506≤100.00
100, 005
4.5铜和铜合金母的圆角及圆边半径偏
单位为毫米
单位为毫米
4.5.1成品铜和铜合金母线当a≤6.30mm时，可以有半径不大于1.5mm的圆角，当a≥6.70mm时,可以有半径不大于2. 0 mm的圆角。4.5.2如特殊需要，铜和铜合金母线可有半径r符合表5规定的圆角。表5铜和铜合金母线囤角半径
2.80-4 4.75
4.75@12,50
12. 50-. a ≤25. 00
圆角半径
如特殊需要，铜和铜合金母线可有半径，符合表6规定的圆边。4.5.3
衰6铜和铜合金母线圆边半径
圆边半径产
单位为毫米
±25%r
单位为旁米
±50%a
±25%2
GB/T 5585.1—2005
4.5.4如特殊需要，铜和合金母线可有全圆边，全圆边半径应为铜和铜合金母线厚度的一半，全圆边半径偏差为（012.5%）amm。4.6铜和铜合金母线截面积
圆角铜和铜合金母线截面积S按下式计算：4. 6.1
S - a Xb- 0. 858 r
圆边铜和铜合金母线截面积S按下式计算：4.6.2
S = a X b- 0, 068 4 a
4.6.3全圆边铜和铜合金母线截面积S按下式计算：S = a Xb - 0. 214 a2
平直度
4.7.1窄边平直度
硬态铜和铜合金母线在1m长度内窄边乎直度应不超过表7的规定。表 7钢和铜合金母线窄边平直度锅和铜合余母线
2.80-a16.00
50.00<6150. 00
其他规格
4.7.2宽边平直度
硬态铜和铜合金母线在1m长度内宽边平直度应不超过5mm。4.7.3平直度测量方法
平真度
单位为旁米
将规定长度试样的被测面置于基准平板上，用尺直接测量被测面和基推平面间最大间隙距离。4.8机械性能
4.8.1抗拉强度、伸长率及硬度
铜和铜合金母线的抗拉强度，伸长率及硬度应衍合表8规定。表8铜合铜合金母线抗拉强魔、伸长率和硬度铜和铜合金母线全部规格
TMR,THMR
TMY.TIIMY
4.8.2弯曲
抗拉强度
伸长率
布氏硬度
铜和铜合金册线的宽边弯曲90°，表面应不出现裂纹，离曲圆柱的直径应按厚度α的尺寸选4. 8. 2. 1
定,成符合表9 规定。
4.8.2.2如需弯曲铜和铜合金母践的窄边，其弯曲角度和弯曲半径由供需双方协商规定。4.9电性能
铜和铜合金母线20℃时的电阻率应符合表10规定。表 9 宽边弯曲直径
2.8044.75
弯曲丘径
单位为旁米
GB/T 5585.1—2005
4. 75- 4 10. 00
10. 00- u 25. 00
TMY,THMY
表9（续）
铜和铜合金母线电阻率
20℃直流电阻率
8·mm\/m
4.9.2计算时，20℃时的和铜合金母线的物理参数应取下列数值：密度:8.89.g/cm2 #bZxz.net
线膨胀系数：0.000 017，-1，
电阻温度系数：TMR、THMR-型
0. 003 93, -1 :
TMY、THMY型
0.003 81,℃-
4.10接头
成品铜和铜合金母线不允许有接头。4.11表面质量
弯曲立径
导电率
4.11.1铜和铜合金母线表面应光洁、平整，不应有与良好工业产品不相称的任何缺陷。：4.11.2铜和铜合金母线圆角、圆边处不应有飞边、毛刺及裂口。5试验
铜和铜合金母线产品应按表11的规定进行试验。轰 11 试验要求
试验项目
尺寸及偏差
圆角.圆边
平直度
抗拉强度
伸长率
电阻率
表面质量
化学成分
技术要求
符合 4,4规定
符合4.5规定
符合 4. 7 规定
符合 4.8.1 规定
符合中 4. 8. 1 规定
符合4.8.1规定
符合4.8.2规定
符合 1. 9 规定
符合 4. 11 规定
符合4.3规定
试验分类
单位为米
试验方法
GB/T4909.2
GB/T 4909.2
GB/T 4909.3
GB/T 4909.3
GB/T 4909.8
GB/T 4909. 6
GE/T 3048. 2
正常目力检查
GR/T 5121. 1
注，电阻率测试可采用其他合适的测量方法代誉，但当有争议时，应采用GB/T3048.2作为基准试验方法。6
交货长度和质量
每根和铜合金母线的交货长度应符合表12规定。产品名称
钢和铜合金母线
(2--9) m
表12交货长度
交货长度
GB/T 5585,1—2005
长度不小于 1. 5 m,数量不超过交货总质虽的 10%铜和铜合金母线按重量交货时应符合表13规定6.2
表13交货质量
产品名称
锅和铜合金母线
(40100)kg
交货质盘
最小质量不小于 15 kg,数盘不超过交货总质量的 15 %6.3根据双方协议，允许任何长度或质量的铜和钢合金母线交货。7检验规则
7. 1检验分类
本部分规定的检验分为出厂检验和型式检验。7.1.1每一批量产品交货时必须进行出厂检验,出厂检验为抽样试验(代号S)。每一批量产品应由供货方质量检验部门进行抽样试验合格方可出厂。7.1.2型式检验对产品质量进行全面考核，即对本标准规定的技术要求全部项日进行型式试验（代号T)。7.1.3试验项日和试验类别应符合表11规定。7.2抽样规则
产品的抽样规则由供需双方协商确定，如需方未提出要求，则按供货方的定执行。7.3合格判定
所有试验项目的试验结果均应符合表11的规定。出」检验有任一项不合格时,应对不合格试验项目迟行加倍抽样试验,如仍不合格,应进行100%检验，其中合格的产品可以提供交货。8产品合格证及包装标志、运输和贴存8.1产品合格证
每件包装内应附有供货方质量检验部门签发的产品合格证；每批产品并应附有供货方质量检验部门出具的出」检验报告。
8.2包装
按长度交货时应为成捆或成箱包装，按质量交货时应成盘、成或成拥包装。每个包装件应为同一型号、同一规格，成卷或成盘的包装件，产品虚为一整根。产品应妥善包装，至少拥扎三处，并用麻布或类似材料包扎。应有防潮、防腐及防机械损伤措施。8.3标志
每个包装件上应附有标签标明：a)
制造厂名称、商标和厂址：
产品名称：
产品型号、规格；
产品批号：
毛重、净重、定长、根数；
出厂日期：
GB/T5585.1—2005
GB/T5585的本部分编号。
运输和贮存
在正常的装卸、运输和贷：存中，应注意避免损伤产品。GB/T 5585.1-2005
中华人民共和国
国家标准
电工用铜、铝及其合金母线
第1部分，铜和铜合金母线
GB/T 5585. 1—2005
中国标雅出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址 bzcbs. com
电话：6852394668517548
中国标准出版社案皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张1字数18千字2006年午2月第一版
2006 年2月第一次印刷
书号：155066－1-27048
定价12.00元
