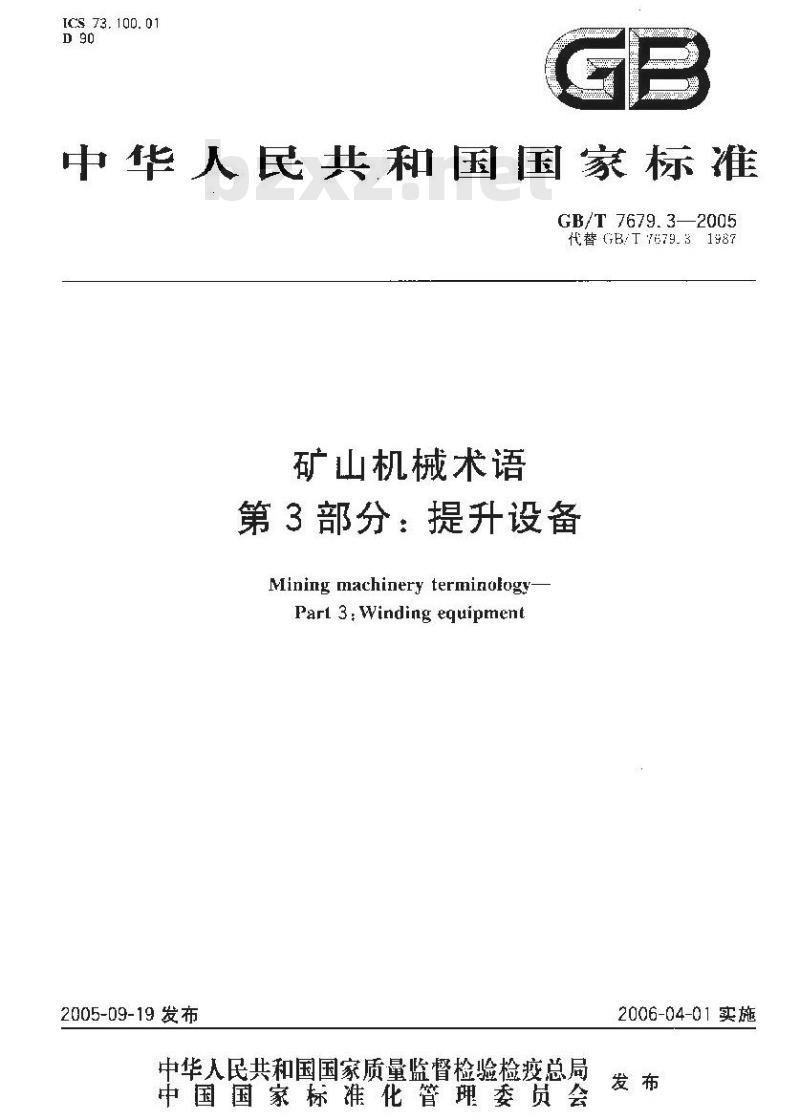

【国家标准(GB)】 矿山机械术语 第3部分：提升设备

ICS 73. 100. 01
中华人民共和国国家标准
GB/T 7679.3—2005
代替 (GB/T 7679. 31987
矿山机械术语
第3部分：提升设备
Mining machinery terminologyPari 3: Winding equipment
2005-09-19 发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施

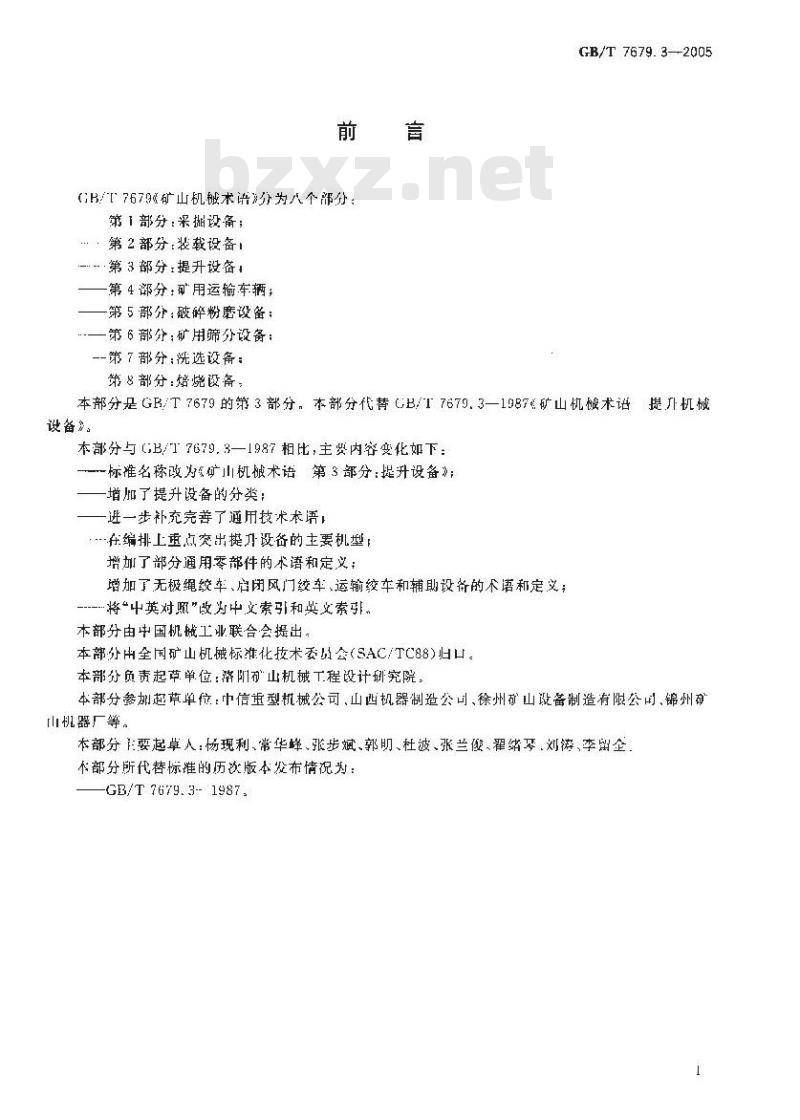

GB/T7679《矿山机术讲》分为八个部分：第1部分：采摊设备；
…·第2部分：装载设备！
…第3部分·提升设备！
一第4部分：码用运输车辆；
第5部分：破碎粉磨设备：
\一第6部分：矿用筛分设备：
一一第7部分；洗选设备：
第8部分：焙烧设备
GB/T 7679. 3--2005
本部分是GB/T7679的第3部分。本部分代替CB/T7679.3—1987矿山机械术语提升机械议备》。
本部分与GB/T7679.3—1987相比，主要内容变化如下：一一标准名称改为矿山机械术语第3部分：提升设备》；增加了提升设备的分类：
进一步补充完善了通用技术术语，在编排上重点突出提力设备的主要机型增加了部分通零部件的术语和定义增加了无极绳绞车、启闭风门绞车、运输绞车和辅助设备的术语和定义；--将\中英对照”改为中文索引和英文索引本部分由中国机械工业联合会提出本部分出全国矿山机械标准化技术委员会（SAC/TC88)归口。本部分负责起节单位：落阳有\山机械下程设计研究院，本部分参加起草单位：中信重型机械公司，山西机器制造公司徐州矿山设备制造有限公司、锦州列山机露厂等。
本部分E要起草人：杨现利、常华蜂、张步斌、郭明、杜波、张兰俊、翟绪琴.刘祷、李留企、不部分所代替标雄的历饮版本发布情况为：GB/T 7679. 3-1987.

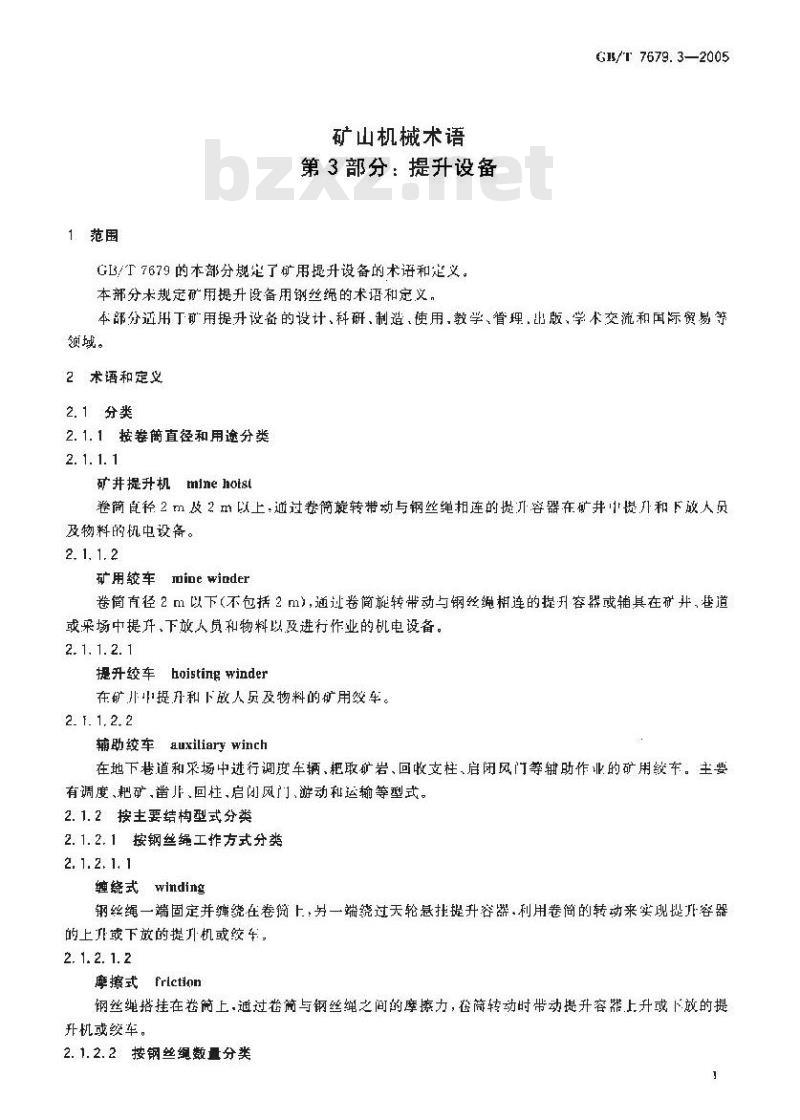

1范围
矿山机械术语
第3部分：提升设备
GL/T7679的本部分规楚了矿用提升设备的术语和楚义。本部分木规定矿用提升设备用钢丝绳的术语和定义G1/T7679.3—2005
本部分近用丁矿用提升设备的设计、科研、制造，使用,教学、督理，出版、学术交流和间际贸易等领域。
2术语和定义
2.1分类
2.1.1按卷簡直径和用途分类
2. 1. 1. 1
矿井提升机minehois
卷简直径2m及2m以上.通过卷筒旋转带动与钢丝绳扣连的提容器在矿井提升和下放人员及物料的机电设备。
2. 1. 1. 2
矿用绞车mine winder
卷简直径 2 mM 以下(不包括 2 m),通过卷简旋转带动与钢丝相连的提升容器或辅具在矿并,老道或采场中提许、下放人员和物料以及进行作业的机电设备。2. 1. 1. 2. 1
提升绞车hoistingwinder
在矿非中提升和下政人员及物料的矿用绞车。2. f. 1. 2. 2
辅助绞车auxiliary winch
在地下巷道和采场中进行调度车辆、耙取矿岩、回收支柱、启闭风门等轴助作业的矿用较车。主要有调度、耙矿，凿、回柱启闭风门、游动和运输等型式。2. 1. 2按主要结构型式分类
2.1.2.1按钢丝绳工作方式分类
2. 1. 2. 1. 1
缠绕式winding
钢丝绳一端固定并缠绕在卷衡上：另一端绕过天轮悬挂提升容器.利用卷简的转动来实现提死-容器的上死或下放的提升机或绞车。2. 1. 2. 1. 2
摩擦式friction
钢丝绳搭挂在卷简上通过卷简与钢丝绳之间的摩擦力，卷筒转动时带动提升容器上升或下放的提升机或绞车。
2.1.2.2按钢丝绳数量分类
GB/T 7679.3---2005

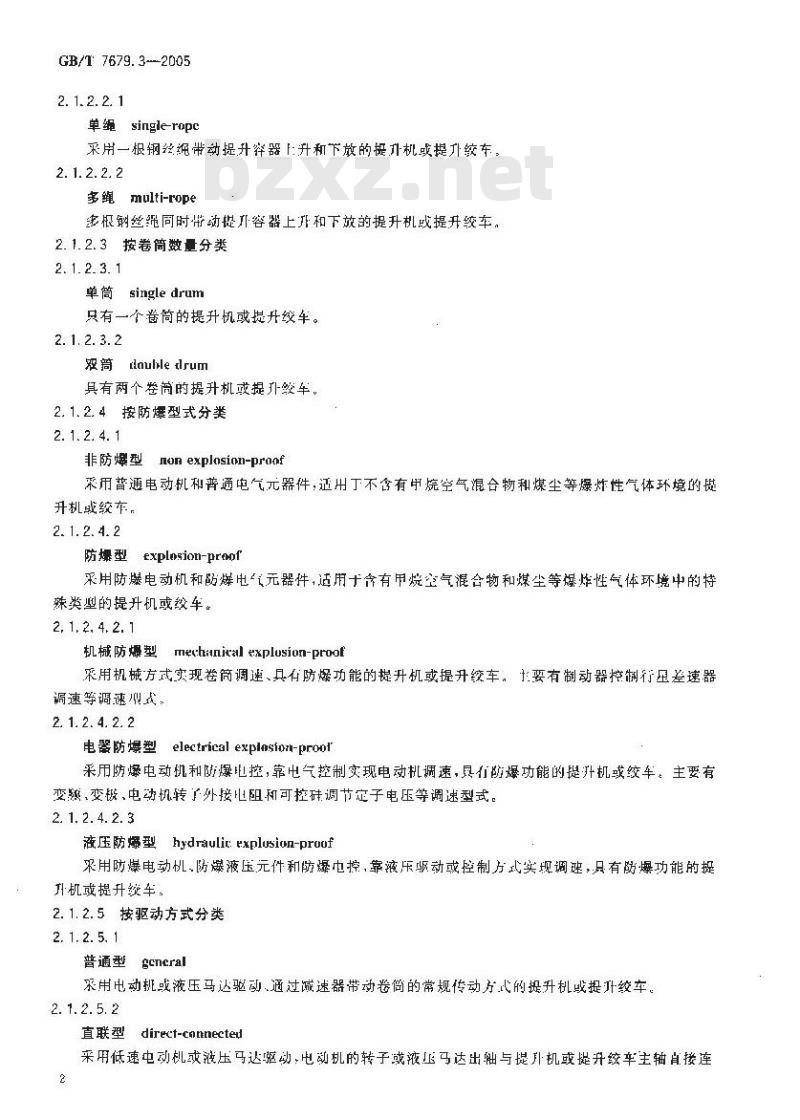

2. 1. 2. 2. 1
单绳single-ropc
来用一根钢丝绳带动提升奔器「升和下放的提升机或提升绞车。2. 1. 2. 2. 2
多绳multi-rope
多根钢丝绳同时带动提升容器上开和下放的提升机或提升绞车。2.1.2.3按卷筒数量分类
2. 1.2.3. 1
单筒singledrum
只有一个卷筒的提升机或提升绞车。2. 1.2. 3. 2
双筒daulledrum
具有两个举简的提升机或提升绞车。2.1.2.4按防爆型式分类
2. 1. 2. 4. 1
非防爆型nonexplosion-praaf
采币普通电动机和普通电气元器件，迈用丁不含有甲烷空气混合物和煤尘等爆炸性气体环境的赞升机或绞车，
2. 1. 2. 4. 2
防爆型explosion-preof
采用防爆电动机和防爆电“（元器件，适用十含有甲烷空气混合物和煤尘等爆炸性气体环境中的持殊类型的提升机或绞车。
2. 1, 2. 4. 2. 1
机械防爆型meehanical explusion-proof采用机械方式实现卷简调速、具有防爆功能的提升机或提升绞车，要有制动器挖制行里差速器调速等调速型戏
2. 1. 2. 4. 2. 2
电器防爆型electricalexplasion-proot采用防爆电动机和防爆电控，靠电气控制实现电动机调速，具行防爆功能的提升机或绞车。主要有变题，变极、电动机转了外接心阻和可控硅调节定子电压等调速型式。2. 1. 2.4. 2. 3
液压防爆型hydraulirexplosion-proof采用防爆电动机、防爆液压元件和防爆电控，靠液乐驱动或控制方式实现调逆，只有防爆功能的提升机或提升绞车。
2.1.2.5按驱动方式分类
2. 1. 2. 5. 1
普通型gcncral
采用电动机或液压马达驱动通过诚速器带动卷简的常规传动方代的提升机或提升绞车。2. 1. 2. 5. 2
直联型
direct-cannected
采用低速电动机或液压马达驱动，电动机的转子或液压马达出轴与提升机或提升绞车主轴直接连2
接传递力矩的提升机或提升车。2. 1.2. 5.3

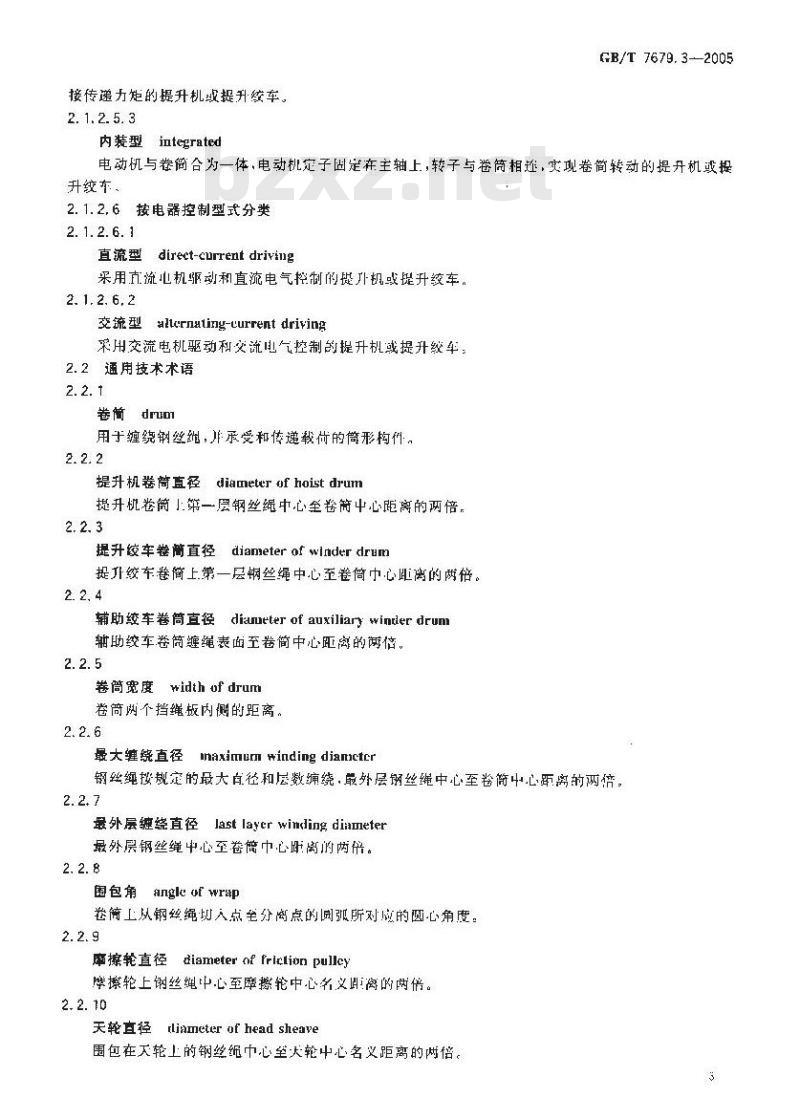

内装型integrated
GB/T 7679.3-2005
电动机与卷筒合为一体，电动机定子固定在主轴上，转子与卷筒相逆，实现卷简转动的提升机或提升较车。
2.1.2.6按电器控制型式分类
2. 1. 2. 6. 1
直流型direct-currentdriving
采用直流心机驱动和直流电气控制的提升机或提升绞车。2. 1. 2. 6, 2
allernating-currentdriving
交流型
采用交流电机驱动利交流电气控制的提升机减提升绞车：2.2通用技术术语
卷筒druo
用于缠绕钢丝继，并承受和传递载何的筒形构件。2. 2. 2
提升机卷筒直径diameterofhoistdrum提升机卷筒」第一层钢丝绳中心垒卷篇中心距离的两倍，2. 2. 3
提升绞车卷简直径diameterofwinderdrum提升绞车卷简上第一层钢丝绳中心至卷筒中心距离的两倍。2. 2. 4
辅助绞车卷筒直径diameterofauxiliarywintlerdrum辅助绞车卷筒缠绳表面至卷简中心距离的两信。2. 2. 5
卷筒宽度widthofdrum
卷筒两个挡绳板内侧的距离。
最大缠绕直径
naximumwindingdianmcter
钢丝绳按规定的最大自径和层数编绕，最外层钢丝绳中心至卷简中心距离的两倍。，2. 2. 7
最外层缠绕直径
last laycr winding diameter
最外层钢丝中心至卷简中心距离的两倍。2.2.8
围包角
angle of wrap
卷简工从钢丝绳划入点至分商点的圆弧所对成的圆心角度。2.2.9
摩擦轮直径diameteroffriclionpulley摩擦轮上钢丝绳中心至摩擦轮中心名义离的两倍。2.2.10
天轮直径
tliameter of head sheave
围包在天轮上的钢丝绳中心至大轮中心名义距离的两倍。3
GB/T 7679.3—2005
导向轮直径diameterof defleclionsheave固包在导向轮上的钢丝绳中心至导向轮中心啦离的两磅。2.2.12
钢丝绳最大静张力
I maxiniuru static tension of rope.与卷或摩擦轮相切处的钢丝绳所允许承受的最大静裁荷。2. 2. 13
钢丝绳最大静张力差maximum slatic tensiun differeave of rope钢丝绳的上升侧与下放侧静载荷的最大差值。2. 2. 14
maximum rope pull atl the lust layer最外层最大拉力
缠统在卷筒最外层的钢丝绳受的最大载荷。2. 2. 15
最内层量大拉力maximumTupepullatthe first layer缠绕在卷简上晟内层的钢丝绳承受的最大载荷,2.2. 16
平均拉力verage pull
最外层最大拉力与最内层最大拉力的算术平均值。2. 2. 17
缩速Tupe speed
钢丝绳速度speetl ol cablo
单位时间内钢丝绳在卷筒上缠绕的长度或通过摩擦轮的长度。2.2.18
最大绳速rarimumropespeed
最外层绳速ravespeerdatthelastlayer单位时间内卷简上最外层钢丝绳在卷简上缠绕的长度。2. 2. 19
最小绳速 minimum rope speed
最内层绳速 rope speed at the first layer单位时间内卷筒上最内层钢丝鲍在卷简上缠貌的长度。2.2.20
平均绳速
uverage rope speed
最大绳连与最小绳连的算术平均值，2.2.21
最大提升速度：maximumhoisting speed与翎丝绳和连的升容器在单使时间内移动的最大的离2.2.22
最大提升高度或斜长niaxinunm hoistingheight or inclined length提升容器在两整端启停位置处允许运行的最大距离：2.2.23
容绳量ropecapscity
缠绕在卷筒上的钢丝绳长度。
钢丝绳根数Humber of rnpe
悬拌战牵引同一提升容器的钢丝绳数量。2.2.25
钢丝绳间距ropeinteryal
多绳摩擦式提升机中甚挂同一提升容器的相邻两根钢丝绳的中心距离2.2.26
钢丝绳节距mpe pitch
缠绕式提升机或提升绞车中同层相邻两根钢丝绳的中心距离。2.2.27
电动机最大功率计算值maximumcaleolatingRMspowerofmotor在最大提升述度下满足最人静张力差所需电动机功率的计算值。2.2.28
旅转部分变位质量equivaleut weigbt of rutating partsCB/I 7679.3—2005
提升机或较车所有旋转运动部分的转动惯量换算到卷筒或摩轮直径上的质显。2. 2. 29
导向轮变位质量equivalentweightofdeflectionshcave导向轮旋转运动部分的转动惯量换算到导向轮直径上的质量。2.2.30
工作制动servicebraking
提升机或握升绞车在正常运转过程中实现减速和停车的制动。2. 2. 31
安全制动safetybraking
紧急制动 emergeney braking
提升机或提外绞车在运行过程中，为整免出现安全事故时迅速停车的制动。2. 2. 32
二级制动twa-period braking
安全制动时，将制动力矩以两个制动阶段施加到提升机或提升绞车上的制动，2.2. 33
制动力矩brakeorgue
由闸块与制动盘或制动轮产生的摩擦阻力矩。2. 2. 34
constant torque braking
恒力矩制动
安全制动时.保持制动力知其定的制动方式，2. 2.35
恒减速制动controllecdt retardalion braking安金制动时，通过闭环轻制系统达到在不同载荷下叫一制动过程中保持制动减速度恒定不变的制动方式，
二级制动延时时间delay time uf two-period brakIng实现一级制动时.两个制动阶段的间隔时间。5
GB/T 7679. 3-—2005
电气延时electricdlaytime
制动延时时间山电气调节来实现的方式2. 2. 38
液压延时 hydraulic delay tine制动延时时问由液压调节来实现的方式。2.2. 39
安全制动空行程时间dead-tineuf safelybraking全制动时，从发形制动指令判阐块与谢动盘或制动轮接触时的问隔时间：2. 2. 40
制动盘端面跳动
xiremteface skip or braking disc制动盘端面的轴问偏摆。
调绳ropc adjusting
为调节两个提升容器相对位置的操作过程。2.2. 42
er wind
提升容器运行位置超过正带卸截停车位置。2.2.43
过卷高度over wind height
为避免提升穿器过卷时可能造成的破坏在确定并架尚度时留有的安全高度或距离：2. 2, 44
过放over[all
提升容器向下运行超过正常装载停车位置。2.2. 45
过放高度aver fall height
为避免提升容器过改时在并底因碰撞可能造成的破坏，在并底所设的同过卷商度相应的安全高度或距离。
过速 over speed
提升容器实际运行速度超出允许的最人速度的现象。2.2. 47
限速 limiting speed
提升容器减速运行时,运行速度低于允许的限定，2. 2、 48
雁行creep
提升机或提升绞车停车前稳定低速运行的现像。2. 2. 49
防滑安全系数
anti-slip safely faclur
摩擦式提升机钢丝绳与摩擦衬问所产牛的极限摩擦力与摩擦轮两卿钢丝颂实际张刀差的比值，免费标准bzxz.net
滑动极限sllp liml1
摩换式提升机钢丝绳猎摩换村垫开始产尘滑动时的极限加、减速度数值2.3矿并提升机和矿用提升绞车
缠绕式矿并提升机和矿用提升绞车 mine drum hoist and mine winderGB/T 7679.3—2005
钢丝绳在卷筒上采瓜缠绕方式的矿并提升机和矿用提升绞车。有单绳和多绳两种型式。2.3. 1.1
单绳继绕式矿井提升机和矿用提升绞车slngte-rope mine drum hoist and mine winder每个卷筒上链绕·根钢丝绳的缠瓷式铲儿提升机和矿用提升绞车。有单筒和双简两种型式，单简见图1，双简型见图2.
主轴装置
多水平深度指示装置：
液压站；
操纵台；
抑坊式深接指示器；
2. 3. 1. 2
-牌坊式课促指示器传动装骨：
7-.盘形制动器
齿轮联轴器；
潮速传动装置！
10.--平行轴减速器
多绳缠绕式矿井提升机irulti-rope minedrum loist13
1一弹性柱销联轴器：
方电动机：
微拖动装置，
出多根钢丝绳缠箍在一个卷筒或分别绒统在多个卷筒上总挂同容器的矿片提升机.GB/T 7679.3—2005
盘形利动器；
牌访式深度指示器传动装告：
险坊式深度指示器：
株级台，
2.3.1.3结构术语
2. 3. 1. 3. 1
主轴装置
malnshaftdevice
6一可机崎子：
润滑油茄
减逆器：
-圆盘深度指示器传动置
0-—-电机
弹性联轴器：
测速发电机装置；
内轮联轴器;
国盘深度指示器接收装置：
液压站。
承零提力过程中各种载荷、拟动钢约他的机构，十要出卷筒、主轴、轴承座等组成。2. 3. 1. 3. 2
固定卷簡
fixeddrun
在双简提升机或提升较车中与士轴固定连接的卷简。2. 3. 1. 3. 3
movingdrumt
活动卷简
游动卷简raving drum
在双简提升机或提升绞车中能与主轴作排对转动的卷筒2. 3. 1. 3. 4
绳槽卷筒drumwithparallelropegrooves带行绳槽能使钢丝绳整齐排列的卷筒。绳槽有平行和螺旋两种型式。2. 3. 1, 3. 5
过避块riser
GB/T 7679.3—2005
装在卷筒挡绳扳内侧，使制丝绳从下层顺利懿向上·-·层时减少夹绳现象的层间过波装置。2. 3. 1. 3. 6
调绳商合器clutch for adjustiagrupe离机构clutchmechanism
能使活动卷筒与主轴产生相对转动、调节钢丝绳长度的装置。主要有径间齿块、轴向齿轮和蜗轮蜗杆等型式。
2. 3. 1. 3. 6. 1
蜗轮蜗杆式调绳离合器
wormclutehforadjusting rope
采用蜗轮蜗杆机构蚀活动卷简与主轴接合或脱开的调绳离合器，见图3。A-A
：传动摄杆
蜗杆!
制动轮；
活动港筒：
轴承座：
2. 3. 1. 3. 6. 2
小蜗轮对；
禾剂；
固定券筒，
主轴：
轴向齿轮式调绳离合器axialgearclutchforadjustingrope调绳齿轮沿主轴方向移动与活动卷简辐板上的内齿轮啮合或脱离：使活动卷简与主轴接合或脱开的调绳离合器,见图4。
GB/T 7679.32005
活动卷商左支轮：
2. 3. 1. 3. 6. 3
内磺轮：
辐板；
调绳幽艳；
一独管：
轴承座：
5一密封头，
径向齿块式调绳高合器radialgearbtuckclutchforHdjustingrnpe齿块沿卷简径向移动与活动卷简轴板上的内齿轮啮合或脱离，使活动卷筒与土轴接合或脱开的调鼠离合器.见图5.
1调绳油装：
2-移动轮毂；
3——按义
齿块：
内齿网：
一活动简制动盘：
一盘影制动器
