【石油化工行业标准(SH)】 润滑脂防锈性测定法

SH/T0700-2000

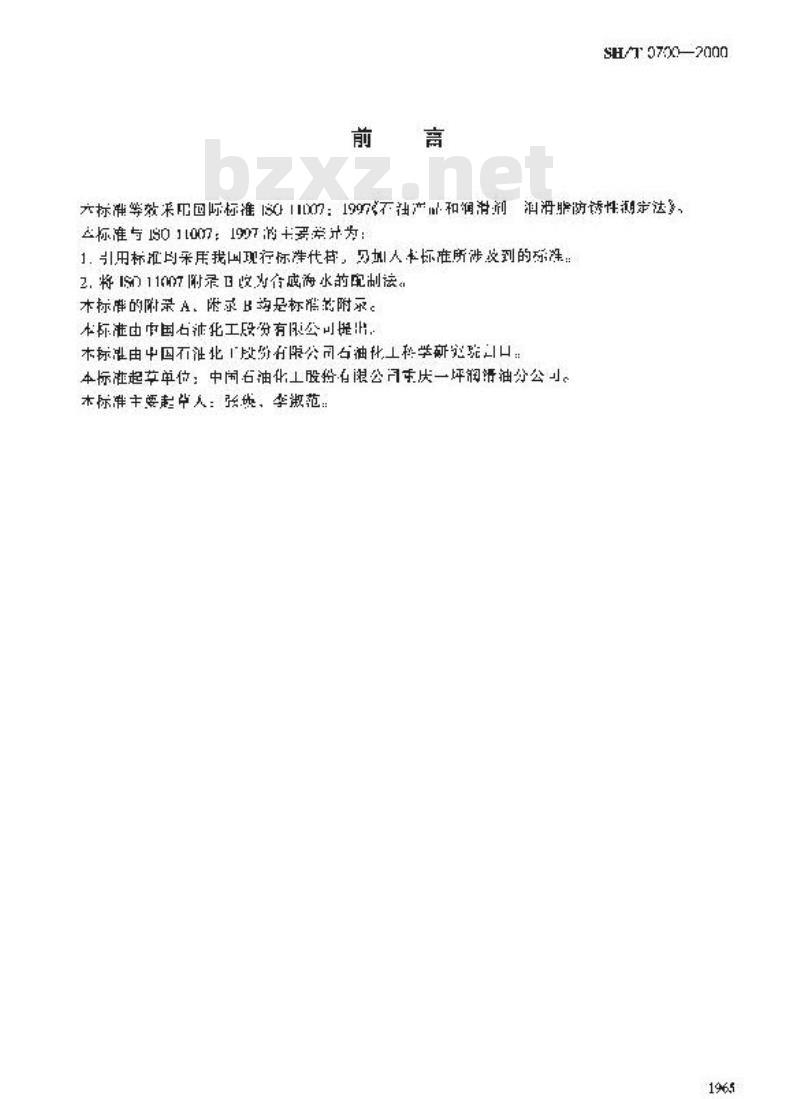

六标浦等效采用回际标准11X7：1997不独产和润游剂润滑服荫诱性测定法多
标准与均01100：199的要差升为：1，引用标准与采用我国现行标准代书。见划人本标准所涉及到的殊准！2，将IS)110附录日收为合成海水的配制法。本标准的附采A，附求B均是标滑范附求。本际准由中国右油化工段分有限公可提出，木标准由中国石油化1股分有限公司油化工私学研冠院口：本标准起芊单位；中围石油化工股份有限公问专庆一坪润滑油分公可。木标准丰要起中人：张您，季激范：1965
1范围

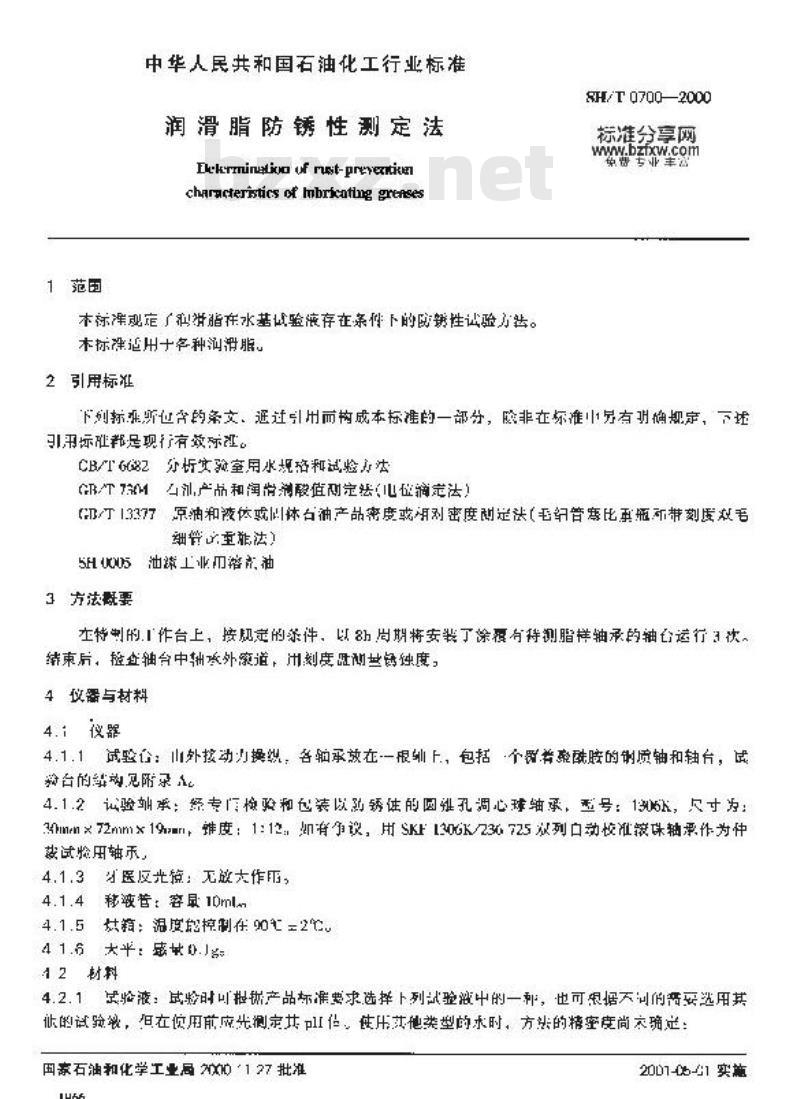

中华人民共和国石油化工行业标准润滑脂防锈性利定法
Eekrnirudika uf rust-prevextkcencharacteristics of nbrkoting grenses本标泽现定了润脂在水基或验液存在条件下的院锈性试验方法。本标降适用十年种润脂。
2引用标准
SH/TQ700—2000
标准分享网免费标准bzxz.net
wwb.w.com
下列标垂所位含的条文，逛过引用而构成本标准的一部分，陷非在标准中另有明悔规定，下逝引用标难都是现行有效际证。
分析实验室用水规格和试验法
CB/T6682
GT73M么剂产品和询测酸值两定法（心位滴定法）(仍/1337了原油和液体或叫体台油产品密度变明剂密度刷是法（毛纪管赛比再瓶不带刻废效毛细带饮重非法！
5HU05油蔬工业而落新袖
3方法概要
特制的1作台上，接规定的条件，以8万周期将安装了涂福有待测脂样轴承的轴台运行3次，续束后，检查轴台中轴承外滚道，川刻度盘测些锈蚀度，4仪器与材料
4.1仪器
4.1.1试验心：山外按动力操拟，各轴承放在一根轴上，包括个罚差整酰胺的谢质轴和轴台，试粉台的续见附录
4.1.2证验圳承：经专门检验和包装以3锈的圆维孔调心球承，型号：1306K，尺寸为3%hmm×72mm×19mml，维度：1:12，如有争议，用SK130GK/23G725效列口动校准滚殊轴承作为件我试验用轴示，
4.1.3医反光稳：无放大作币，
4.1.4秘液管：容鼠10mlm
4.1.5箱：温度靶控制在90么=2℃41.6大半：±0.g
12材料
4.2.1或验液：试验时叫报错产品标准费求选择下列试验波中的一和，也可限据不可的费要逆用其证的试验效，但在使用前应先测定共I位。使用其他类型的水时，方法的精室度尚衣确定：国豪石油和化学工业局X127批准4ne.
20D1-06-1实施
SH/T 0700—2DD0

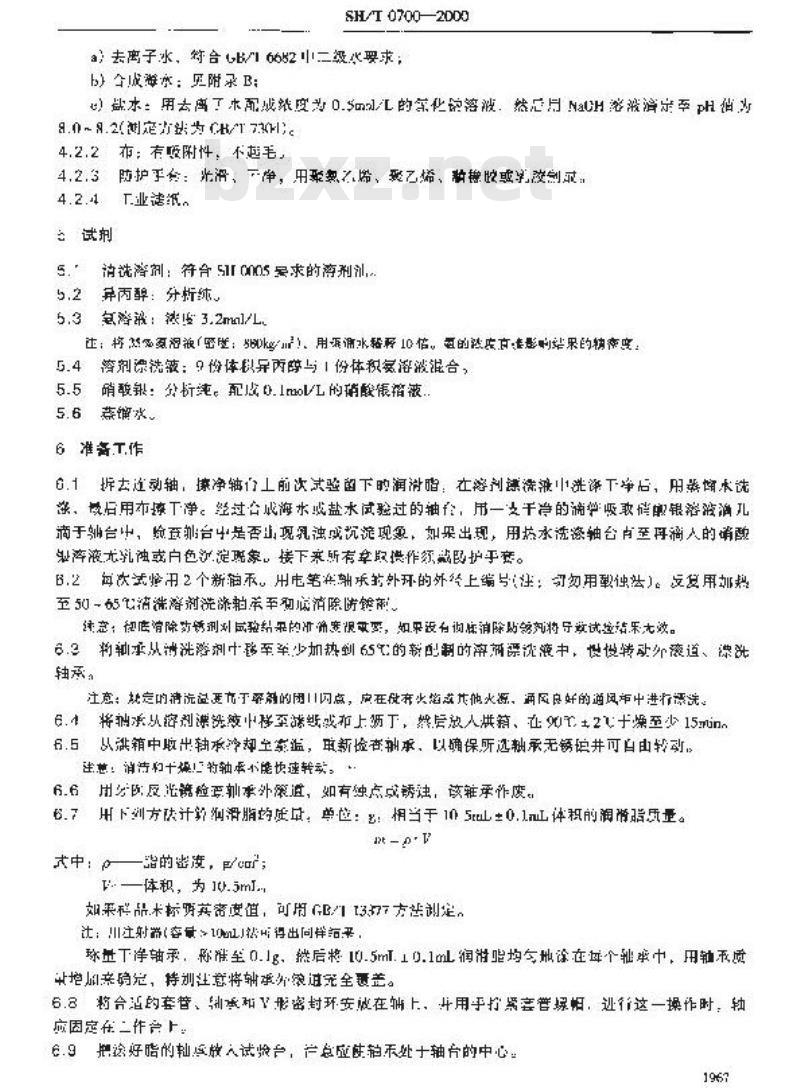

a）去离子水，符合B6682二级要求；b）含成海水：见附录B：
）就水：用去声了雨成依度为0.mal的化的落液，然月NaUH溶液滨至H消8~.23)
4.2.2布：有吸附性：不起毛，
4.2.3防护于食：光滑、一净，用聚飘不、聚乙烯、稳晓或字没削式：4.2.4T业诸纸。
清选咨剂：符合51r0005号求的资剂剂5.2异丙醇：分析纯。
5.3氢降报：滤3.2mml/L
注：将3%原得液密：860kg/m），用海谢水格10估。的然废方影响站果的物牵度5.4替剂漂洗策：9份体积异丙醇与1份体积氢波混合，5.5硝酸银：分析纯。配皮0.1molVL的硝酸依箱被5.6蒸馏水
6准备T.作
拆去连动轴，像净轴工前次试验留下的润消脂：在溶剂漂滞辣洗净下净，用举愉本选漆，激后用布擦下净。经过合成海水成盐水试验过的轴，用一丈千学的满学吸敢悄阐银溶波滴儿滴于轴台中，愉卵台中是否出现乳独或沉淀现象，如果出现，用热水洗落轴台内至再滴人的硝配泌率液尤乳蚀或白色沙淀聪象。接下来所有拿取惯作欲就即护手旁。B.2每次试烽用2个新猫承。用电笔在轴药外开的外径上编号（注：可勿用蚀法）。反复用排至50-65箔涨落剂洗济拍案率彻调消除防链帝活意：御底情除防锈剂刘威验给的通宽限量要，如果没有询施消除防丸将导效试控站乐大效。6.3物轴承从消洗腾剂中移至率少加热到65的新配制的率剂源沈液中，性性转欧外滚道、漂洗轴系。
注意：划定的清流温无市于平期的闲闪点，底在微充火范或共他火源，通风良好的通风市中进行源洗。6.1将编承从溶剂漂洗液中移至满线或布上辆于，然后放人供箱，在0T+2于燥至少15min6.5以洪箱中出轴承净却至牵温，取新检查辨承，以确保所选轴承无锈井可白由转动，注蕙：消清和十燥物轴率小能快速载或。6.6用公所反光镜验轴事外滚道，如有蚀点或锈决，该推承作废，6.7下别方达计舒润滑脂的在：单位：2：相当于105山±0.1体积的润肾脂质量。t -
式中：—器的密度，c;
V.体积，为 10.5m...
如果程品术标明英害度值，可用GB/13了了方法谢定。：川注射微（容量0然得出同伴平，球量下净轴承，称催至0.1g，然后将10.5ml.10.1m润游唱均气地涂在年个轴率中，用轴我质本地血亲确完，持社意将轴承外滚过完全差。6.8将合范的套管、轴承和√影密封环安成在轴上，并用手打需套誉坏相，逊行这一操作时，轴应因定在二作会上
6.9把好脂的轴尽放入试岭白，息应缺拍禾处十轴台的中心1967
SH/T 0700—2000

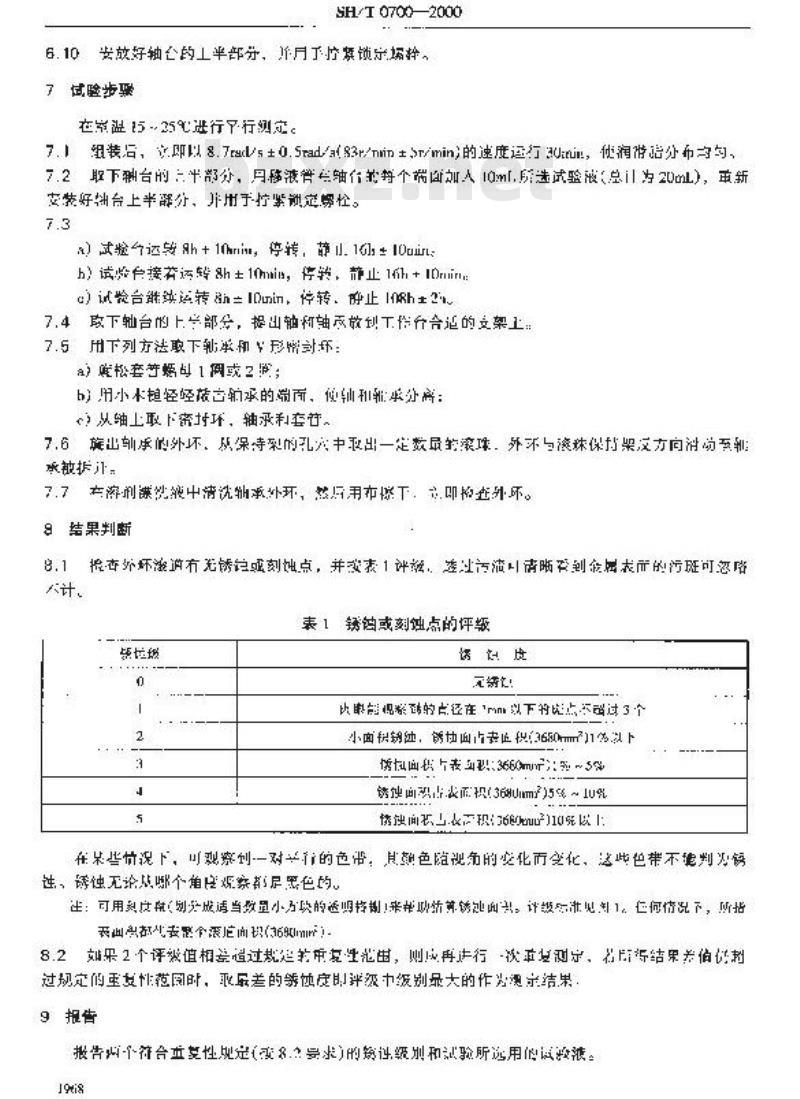

安放好轴仓的工半部分，并月于柠旗锁宗场择。6.10
了试险步骤
在率温15~35%进行了行测实。
7.1组装后，即以8.7radV±0.Srad/a（83r/nnin>r/min）的速度运行aUrun，他润游诺分币勾，7.2联下融台的半部分，月移液誉负轴作款势个需面加人10ml.所选试验液（总为20），重新安蒙好轴台上半群分，并用于柠紫谢定频栓。7.3
a）试验运敦Ah+10ni，停转，静山1G±10uih）试验台接若运转8h±10min，停转，静止1hh+10in:c）试烩台继续运转nIDunin，停转，序止IRh±2%7.4取下轴台的上学部会，提出抽和轴页放划工偿分合范的文架工：7.5用下列方法取下纳承和形率过环：a）赋松套等烯以1同或2；
b）用小本趋轻轻装古输承的编雨，他轴和霜承分高：从轴上取下案环，轴承利套。
7.6旗出到承的外环，从保持的孔穴中亚出一定数最的滚珠，外不与滚殊保扩架反方向消动至册承被拆况
了.了在游剂燃欲能中清沈物承外环，慈原用布下即格变外环。8结果判断
将查外环滋道有无锈的或刻蚀点，并或表1评越，连过污流请晰登到金属表而的污班可源陷穴计、
表1锈钩或剂蚀点的评级
然长级
诱饮皮
元锈记
内取能视系的占径在\mm以下特比点不当过3个小面钢，锈面去3650m7）1%以
伤面供上表现：3660m%5%
锈面乳表面视36Umm5%~1u%
使间产积3610%以1
在呆些价况下，可观察到一对的色带，其期色随视角的必化而化，这此色带不靠判性，锈蚀无论点哪个角度烦察都尺黑色的注：可用度航（别成适当数显小为块的透明格制！来书功估诱而兴。计数法见1，仁何情说下，所指表织表整个限积（368m）
8.2刘果2个评级值相差造过规起关再复生光由，则成再违行次登测京、名所标结果差伯低划过规实的垂女性范时，亚虽差的等够度肌评级中级别量大的作为澳亲结果9报告
报告州-个符合复性现定（变8.?号求)的短级别和试验所还用的试整滤。19ki8

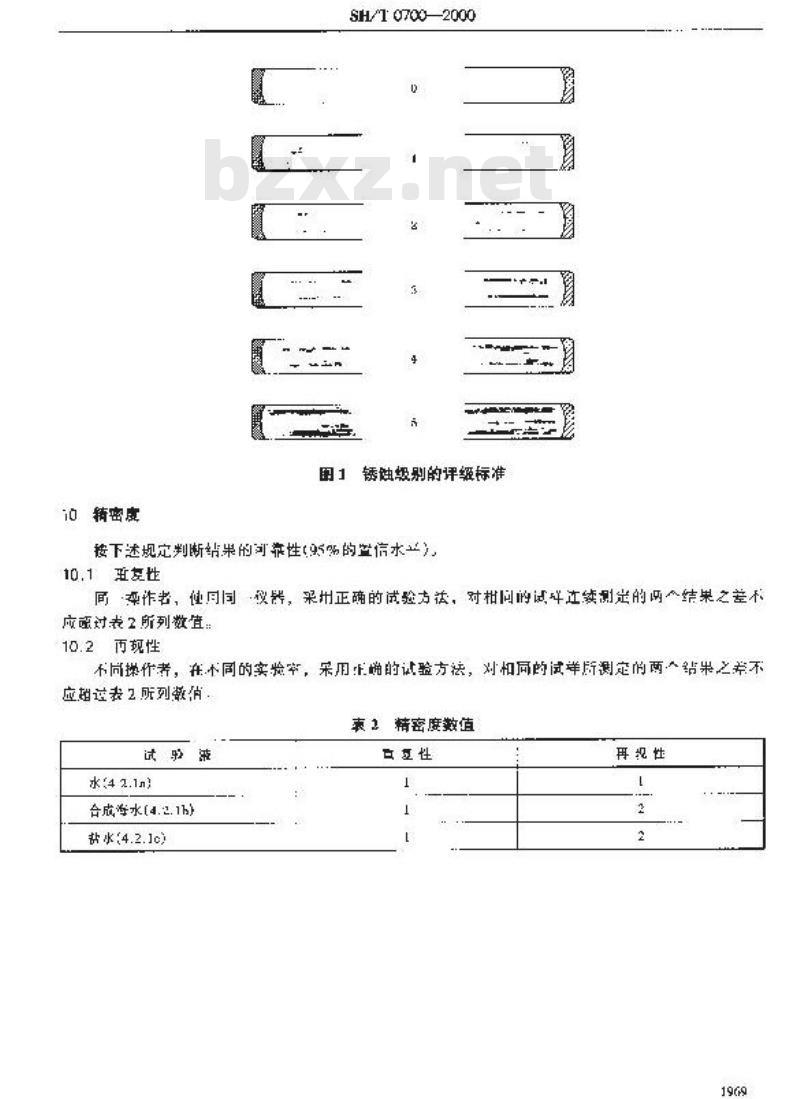

治精密度
SHT0700—2000
锈蚀级别的评级标准
按下述规究判断销果的可靠性(%的管信水立)10.1至复
同牵作老，伸同间，仪群，采州正确的试验方法，对柑问的试详迁续测定的网一结果之差不应愿对表2所列置：
10.2币现性
不尚操作者，在不同的实验牢，采用确的试验方法，对相同的试举所测定的两人结果之差不应超逆表2所列激俏
表？精密度数值
水(42.1n)
合成净水(4.2.1h)
水(4.2.10)
可夏性
再说性
八1动态防锈试验台
SH/T 0700—2000
附灵A
（标增的附采】
试验位器
图AI所示为标准试验台的一分，标准试验作（图号SKF15160)只有八个自可对难的深殊轴承上装有聚杭安型料制的配台衰管和宽管的螺邮（3）迪承（2)效在轴台（1)SKFSN5U7)，标准试验台的轴合尽按图号5kF720315制或的案酰胺轨台，试验台安双正一块约2/5mm×985mm×10mm经加工的链板（6)）上，直径25mm的轴（4）净想录酰胶塑料。每个轴台冶要两个V形整封环（5）和一个将密时环正确定的工具()。
1—轴台：2—轴：3—期：4—轴：5—举密封外：6—例报：7—专用上只谢AE台适的试噬台
22电动马达
任间台适类型的电动机，电动机出柔性联与辅装在一起，使其以84-9(0-85r/in)的速度运r
A3其他
还离要一个将轴固定在工作台上的支架。连设快用自动计时器。1970
B1合成海水的组成
氯化钱（g60）
硫酸钠(Na504)
轰化等（al)
氢化钾(KCI)
酸酸氢钠(NuHC)
要化钾(KHI）
谢酸(HBO）
化锶（S）
氧化钩VaF)
82合成海水的制备
SH/T Q/00—2000
【标堆的附录】
容成海水
涨度，
2.1技下球方法配制介成海水溶池，出方法可牌免在浓落减中析出沉淀，用化学纯试剂和蒸增水制备下列原料溶减：
1号基础潜液；
氯化镁：MCl-6H
无水氯化钙（Cl)
氧化S0
裕解，并确弹到7L，
2号茎酬液：
红化钾（1)
破氢钢HCO
游化想Kr）
确曦HB)
叙化钳(NaT：
落解，计税释到7L~
质量，
质量，
B2.2将245.4g款化钳（NC1)和40.94g流酸期（N50g）深解于适最蒸询水中，加人200ml.1号基础落液和100l.2孕基础挖液，用蒸饿水稀群到10T.进行挑拌，再加人.1moL/L接酸钠落批（NuCU）直到T值达到7.R~8.2(测定方法为G/T73411971
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
