【城镇建设行业标准(CJ)】 高密度聚乙烯外护管聚氨酯硬质泡沫塑料预制直埋保温管件

中华人民共和国城镇建设行业标准CJ/T155—2001
高密度聚乙烯外护管聚氨酯
硬质泡沫塑料预制直理保温管件Preformed directly buried insulating fittingswith pulyurethane _PUR fuamed-plastics andhigh density pulyethylene [IEi casing pipes2001-09-30发布
中华人民共和国建设部发布
2002-06-01实施
C1T15521
为城镇理供热管请一技太规偿（C/了1一1C时艾实施产与修高两压酸之筛外户管泵氨酷沟速格研制白长益管314扫配套.转到定此预到埋保沿牛标准：本标准中的产品系累月塑利喷拉版汁工艺用案氯酯腔风泡述明保温层将.1作的管利尚资废案之稀外护行接合成·体：
六标准等效案州环准N143-14士作钢管，案氛能温和紧之E当组成拍保福
本标准的附A左提准性的附录
心标准由学设部标准定额动究所是。不标准而经设部城锁设标准技术门息位计设部城市述设展究院负资归！！太杯唯牛平位品京家行所集中供然设奇有限您司，下举管道1程集出有限公促湿管厂，北京市程质鼠丝洲中心莱匹检测所。标准十要起草人：场悦，曲竖独叶实，片抗冰、赵下军、片冬节，TTTKAONKAca
1范围
中华人民共和国城镇建设行业标准高密度聚乙烯外护管聚醋
硬质泡沫塑料预制直理保温管件Prefurmed directly burked insulatiag iulnugswith palyurethane IruR\foamed-plastics andhigh density polyethylene [PE] casing pipesC1/T 155 - 2001
本流规定山制管件，签性质泡标塑料保温层高来聚飞烯外护引放的预制保流学件的制造要求利试终支法，其产品工作用也用全等尚于I门一心时预制直埋保温管的规定
本标准定义的供温低性他括预制保祖的弯头，三通，变经智、固实节及保温接头，2引用标准
下列标唯行包含的条文：通划在本标准7用面构成为本标准的条文：本标准出版升，所示版木均为有效：所在标准乱会被接订，使本标痛的咨方应择讨生用下列标准品新版本的川能性Gn 3333-1987
+B/T12159
钢将化保对接接头射线照树利质单分级热塑性料将体流动速车试验方所制对元件
G1T 12461—1560
谋度质年保证钢化联头的要求和缺陷分级G8/T 12605 1955
钢书环缝化炉按玻头时线滤照工艺和质量分级Gn 1341-1302
GB/T JI6
钢板制对烂管件
弱培化出车州工资桥考战法
高密泡塑料压自保温
(1114200
SY 5257-131
J 4*3(---1$94
3术语
谢划管
正方器无损控测
3.热爆弯管heatbukrdbend
由钢管加热后接定考所半些制收荒一的。（3. 2推制无缝弯头eal-extrmrlel ellmw采用无缝闷售者段加热后经芯接原性制作的弯头，心用三3.3压制弯头forge-Felded elbo升钢核未制成型片领间焊漫成的考么贝降2：5.4曲角-cbrad rugle
弯管或头卢普数钢曾中心线形成角度。1见图：）中华人民共和国建设部20010930批准7097-06-01实旗

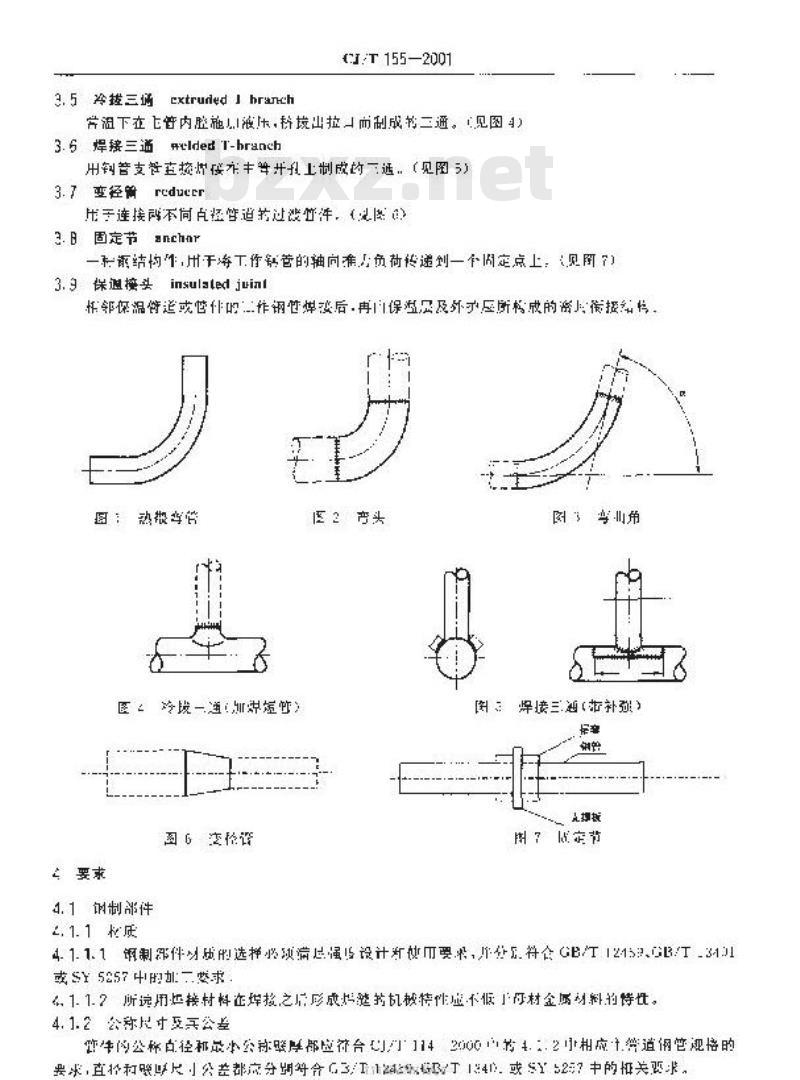

3. 5冷控三项
cxtruded 1hranch
CJT 155—2001
芹沮下在上管内腔施液床，格境出拉一而制成节三通。（见图)3.6焊接三通nelded T-hranch
用判普支管直换州接丰单并孔上制成的一。（见图5）3.7变径前reduerr
用于连接不点轻管道药过涉性件，（现图0）3.B固定节anchnr
一和谢结均1用干将工你钙管的轴向准负荷传递到一不个周定点上：（见南7）3.9保通接头insulatedjuinl
相邻保温管逆或管什件的作钢性焊按后·再保湿层及外示压所构成的密衡摄结情图：热搬管
冷饿一短
图 6 变检管
4.1制部件
2. 1. 1 质
区2弯头
图”李业角
焊接三酒（拓补强）
是摄摄
南？成定节
4.1.1.1钢制鄂件做的选择必预猫强设计快币要果，.料合GB12453G3/3431或Y5257的求
（.1.1.2所选用灶换村料在焊按之后形成妈整拍机械特件虚不候」再材金属料的特性。4.1.2公称寸至买公差
等生闪公称白径和最小公持壁厚部应衍合门1142000节4..2相应+带道钢管规格的要求，直价和晚归尺小公差都点分等合G3124%/134或$Y2？中的关更求。4.1.3李买与两者
CJ/T 1552001

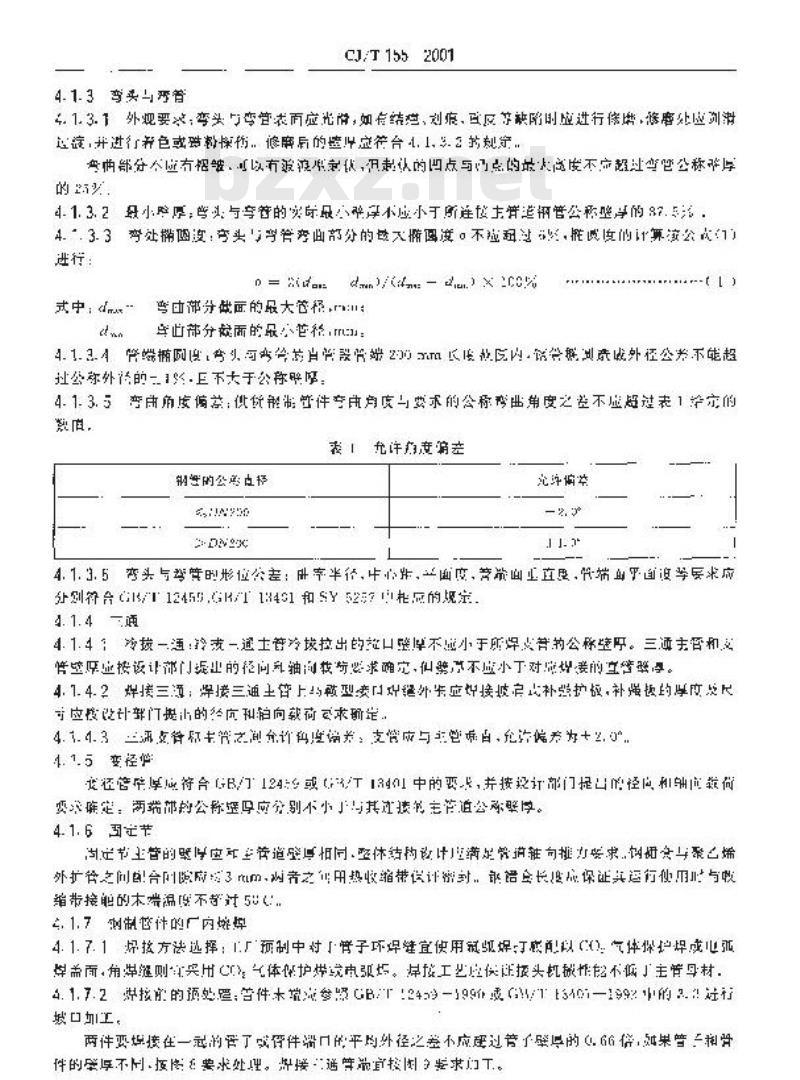

4.1.3.外规要求，变头变管表面应光尚，如有结造，刘癌，互区等缺陷时应进行像，修磨处应列过症，并进行并色或磁剂操伤。修廉后的整4应符合4.1.3.2拍划守.部分个应有相破，可以有波波的款低，起认的四点与问点的最大高度不定超过变曾公称序的
4.1.3.2最小险厚，头与李管的实最心序不应小于所连做主管钢管公称整享的87.5：4..3.3变处度：头与管面的分的图度。不险乱过终脏感度的1算这公1进行：
= niuandn/afn-u) x co%
式中：d
弯由带分做面的最大管径
卢此部分做而的小首称，m
4.1.3.4肾端厕头可高些前管肾端23m长医快反内说会据成外径公券不能超过公称外的-※·E不大于公称晚证：4.1.3.5弯由角度偏：供贷带竺件李由有反一要求的公称变曲角度之些不虚超过表1定的面，
表允许详度痛率
钢觉的公总径
充许偏学
4.1.3.5变头与驾管的形位分差：用率半，牛心炸，兰面度，管常面业直思，肾端血乎面退学层求应外则符G1112455GH/T18451和SY527柜的规宝4. 1.4 通
4.1.4：冷拨一通：挖表一道土管冷拨拉出的证口壁罩不显小于所焊支营的公标整序。三通主管和空原业按设让部门妮出的径问轴间我步恶求确完，们整享不监小于对成划要的实管学。4.1.4.2焊携三读：焊接三通主管上为致型接缝外步应炉接披完比补总扩板，补强锁的厚度及尺可应校设计部门费山的各利向荷求研定4.1.4.3业讯支咨卡之减分许色度编美，支管与在些日，允汽偏系为+2.0°.4. 1.5变径
定径管厚成符合124或中的要，并按设门提的径相轴载向要求确定：两端带的公称筐孕应分别不小」！其过孩书主管道公弥娶厚。4.1.6定节
固定节生管的厚应可道整整体结构诊计生满道推推求妞聚端外扩管之间！合叫应品3，音之用热收缩帮保计谢封部培今长成保证其运行独用胜与收缩带接肥的末温不款过50..
2.1.7网制齿件的厂内培焊
4.1.7.1好技方法选挥：1厂预制中付「管子环焊链宜使用瓶驱焊；感前以（().气伴保护焊成心亚煤盖面，角需缝则宾用，气体护带线克弧场。焊按工型库保证据头机作感不临」主管母材：4.1.了.2账按前的预处障：件木减参照GB：1！249-199或G/113401一1992的2.！行坡口工，
两件变接在一起的它了或伊件帮口的平均外径之差不应理过音了壁与的（.66倍，赋果管二和肾件的举厚不用接修要求处理。妞接遇常宜按坚求们。不
CJ/T 155—2001
内往药配台
图支管焊塔的质处理
4.1.7.3接量板米
直径化录/
）外观装面：泽练表雨不得有裂数，焊拥，末烂微利孤坑等缺陷·对接焊继谱达不得望过心35倍的尺个人.m于m长座过份厚练动
b）对接焊统的无报探伤，当采用时线片进行深伤时，样链质品评片成达列3门1260555（时于调管坏缝）或心B/3323一I!X（于其他对膜链）规定的1级穴平当采州超由被择伤检验对接焊继时，放[B4731SS4的规定迷行达到-为命格。心）产出烂零本：光选月水业密性试验，感5.良求越征，怀链表面应水渗出，C.1/1552001
若选用气密性试将.按5.2.：系求进行，改人水中或除上肥皂水业炉链处不应免到气饱4.1.7.4工格：施好厂虚特有相应的符合GET15169要求的有效资格证书1. 1.6表面条件
钢件发独之前的表面熟件邀符合1T114—2:044.1.3有关钙蚀等级的要求。外购钢件表函应有必要的产所标识.以满足可追谢性要求。4.2外护管
外护管的独用系件，性能和规咨应满足CJ/T114一20CF中1.2的要求。发泡之前，外护管的最小壁厚应命C/T1112000中装3的要求旧不显小于3Tam.4.3保筑尺
保温管件案氨酯保温层的材料、结构和性能虚等合C1/T11·2U00叶4.3的要求4.4保湿普件
2. 4. 1保造书件拍部
4.4.1.1管消处理：管件钢管各满部管虚接(I/T12459或GT3/T1%101的要求行焊接披处理，井应留有长度15~250rm内无保湿层露自由响。4.4.1.2中心线谢差：工作钢管和外扩等它心线在舒件增部的偏关不应起过表2节刻定。表2中心线允许偏差
外护管外组/nn
189-42
120 ~is:
5及以上
中心然编养/mm
4.4.3前度偏差：在普件尚部的自管必畅管中心线利外护骨中心线之尚的座偏券不应剂4.4.2弯头的外的普管段之问的用度和冠小长度变头的外护管最小长度不应小于200m，弯头的外产管营段之叫的角度与账挖分段应以满足量小保温层原来确定，见厨1U
图10分股式外套弯头
4.4.3外价营举接的般要求
外护芭的焊放趣作川参照附永A握示的附录聚乙矫外护曾焊接抢南进行，挤出短所用焊应满足111400中的4.的要求。外护管门的型税师接工艺应快频1.4.3.2和4.4.3.3进行工评完.3bzxZ.net
CJ/T 155—2D01
4.4.3.1培体动逆率，按（1114一2HU)牛4.2.%.2要求：当两数外护管焊按时，其管格及所用PE捍料率达流动速牵(MFR的荣值不应大于5g10m\4.4.3.2、外观质量：
a镜而惊刘接煤进：
?接烘链的雄个点的轻低处不能低塑料管表面2）在回周探口上任位--点，两个销口的轻向位量不应超过整厚的3兴，对！不同整厚的塑料者焊链错你量成接照较小的坚厚来要求。3！共缝全长上的州条怒融烘道都应有大致相回的形状和尺.两均焊道的总度应是（0.~1.2倍塑料原，者壁反小于6mm1，则对2偿些厚）好缝全长工范薄年筛融焊语成足弧形光滑的，不能有炬瘤、裂致、引块、咬边、末焊满改深度超斗1mm的刻府等表而缺陷，
[】羊1炽挤缝：
1）拼山焊料应全部填满擎个焊弹接头的V形或双V形坡口.不能有裂纹、晓边、未焊满及深度造过【的刻该等低缺陷，
21在回司焊二上信偏，点，两个案下的经间错位不声超过整厚的30兴，对十不同壁厚的塑料者，性缝书止应按照轻小的整了来要求。3焊降皮面的焊道声是似半形光劳凸起而且于外最面1兴4壁原，1挤出烂料形成的带缝应夏益形成形好1的外护告的边缘不应小了mn。5挤山归弹起的点和终山点拼接处，或一满炸口环向需要明一案烊料实成时鼎料之间的措接处，应大款旧地除大多余的担料4.4.3.3址小出角；
根据6.实验，实临中尼，李心角度达到之的保缝不能出牌纹。会求的最小变拍度想期图。图厚度。
欢换熔好2济山
：小曲负
4.44按外护管件的严帘性
所有提接外护肾件在发之后管件外部（端口除外）本比石新影息背池殊塑料法出·告则该外护州和应予以史换。
4.1.5外护管直丝的表
TTKAONKAca
CJT 155—2001
发泡护管平均自怪的增加值不应扭过2%4.4.6变头/弯音的是小保通层厚度等头/需费上任何点的保没层厚度不应少！公称医温员厚展的：4.4.7营件主要尺小惊差
用12所示的脊件主要尺于的偏差应符合表3变求，表上要尺寸允许调差
4.4.8固定5
图12管件的主要尺
同定方的外管上钢伴旁持接处必领用热收端书案封。叫古宜先发泡后收料：熟妆缩带收频后边缘虚有均分的热探性潜比，不应出现过涤，载包，然边或局部漏烤等找象，划端流片应幢结严册，所采用势收销带的高通京小cm.
44.9保源接头
保妞接实更求外密伤修水，并能整承零售道口身轴间盗动的应力，接8进行二境定力础箱验循环往邀「！达以上无变坏、力常请。4.29.1热收频式兼换头：刘于热收缩式变新热头，宜采书发发池后收缩的现所工艺，司时必须保证保温层游沫染，
》所旧势收能骨范乳岛强要不品小于以部：，势收缆做通过上确的实推划势后，成能率管追外英和拉头套椎挤按处严柔性造接，b：现场外现要求：热收缩带收编后迅应有沟均的热密政整出，不变现过晓，鼓包、题边或局部满烤等照象，封减盖片及发池孔盖片应胶结严密：4.4.9.7电穿式举简接头十电熔好式举简校头现工艺完焊接后发游：必须案用专用可控温塑料焊技设备保证：艺
11惊按所搭按熔合风成样室益下的范中强度座不丁外壳臂斗柱：好变降与至环境温度后，接头内气案底时焊接处不应证到气泡：7
CJ/T 1552001
：现场外观要求：应满导发池后按头齐焙处设有海体逆出，发泡孔赛衰了举婚娱为件。44门管仆较有预整载，检测应万志路汇断降乱象，顾些线之改其与期管之间的中阻值应为20 M--0
5试验方云
5、11外范管成样也意期/1114209中5.1.1的拍大规宗5.1.2泡沫底质有保流件端进行取择，伯收择成在跑质注落注》泡达组常-费以所外护管按区以外。
5.2钢训
5.2、1制制管件的尺小公差，临实公差改多效质量，忘柔爪日测和相应能白接测量读效范量其测量，5.2. 2焊续的女而检否:调件上够个率照长品要行外观缺陷检合：5.2.3接悍经的元损探伤：当采用线拍片进行探特时.应接（R1.1对了试环链）或G/T34（对于其他对接煤链）救行当采用超声源探地检整对接此维时应超B7川执行对于抛检选定的二件，其时焊缴的会长部完逊行无志探伤检金：5.2.4水严性试验：运验小虚步1.25倍的设正力，心验进行1mm后，焊链表面应无水降山5.2.5气密生证致：闷否件内内诚验压度至少高于外部.02MPa，验定保k0s后没人大中变涂上肥水叫，避处不应到气泡5.3外护
外护普应按1420(心5.2的系求进行愉验5.4温坏
聚要防硬质泡策塑料保制层按C1]2i0F.\的要本并行检验.5.5仅温行
5.5.1中心线偏卡和角度确差
中心愉差部危度编常底递偏常故大的值进行测盘证求：中心统翁差计艾州公式2)：中心线差=-
式中和分别是问·做而故·占径克向上的泡度的最大停利是小，角度俯差的测量亢在二件点丑地面挣上情沉下，市是彩情度的数显角度水半尺饲管或塑料管制我阅读累成差，也可来其他能保证括展的方法。5.5.2外扩售熔体流动注率投t:1：136821583中试验条件4执行5.5.3外护管焊的外现验去
应对多主管缝的全长迟行观查·检在以日测或足够精变的标只测年。5.5.4外营焊经的变时实验
在点链位普治育型机管长收疗间收样，试详，见长1.试样受三侧的焊境必系除云保证其与塑料管样表面平齐。试群放置于实验交器二（图31.H内表面处了受正位置其11型接越题而径。对一对接样缝，一适悍缝取5个样，其内表面处十受位益到一括中价缝，道好禁股个样，一心提的内丧面处」压偿产，安一个择的外表面处：受压位置
实验整可均正压力垒图所对虚的最弯山角度，现繁焊疑附近是否出现致。TTTKAONT KAca
5.5.5外产智点径的措大
CJ/1552001
试样尺
弯典数
女护阵直价的增人应来用测外护皆医周的方法确定，在发泡菊利发池后于外护性的间一实世上进行测阜，自径的曾大用发前引发也厅点轻的增加的百分数表来。5.5.6最心保温层库度
弯头应外护焊缝环也切开，在削面上测望数小保蕴层厚度值。5.5.（塑料外护管件产率检查
日测宠泡后塑补外户管计的焊缝（包括中将焊式接头）及苣暗（除端口外：管处应没有案效配沟沫避出。
5.5.8固实节和接义的外观和所同收指带的利阅废5.5.8.1以定件和慢头的张格查按.1.8利4.4.9的求行·日检变。5.5.8.？热收箱带的到离提退控测实验条件火，将待测热收带热沿坏问收罪十管范外壁后自您冷起至23（灯与管造轴线平行的整核链均勾落开并市同样宽度的子史扫位用拉力测试收与夹子相连按使试性均约转赖，保持件圆闹划减止力问离满度为mu：5.5.9接头土境应为试验
JT155—2001
5.5.9.1砂箱：应使用不小十图14所示尺小的砂粘，并配备可益作整·个砂箱的别性压板，5.5. 9.2妙应过氏在不据状态下干燥的白沙,其粒度分如图15示：F
[砂箱晟小]
效衫/mm
图13标准质且要求
5.5.9.2试样：成当使用一个长度最小为2.3拍说样.每个试样上当有一个由两个预制保据誉带端炽接在一起妇欣的保温滚头，5.5.94砂箱试验：砂箱试验应实用下列参数试按前，应保持作12续21
模拨填高些1（即保温带女面平载荷18k/m，包括砂的自：险铬为75，
希匹速要为l0nuca/min。
浪速您为50n/in
TKAN KAca
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
