【国家标准(GB)】 纺织品 织物胀破性能 第1部分：胀破强力和胀破扩张度的测定 液压法

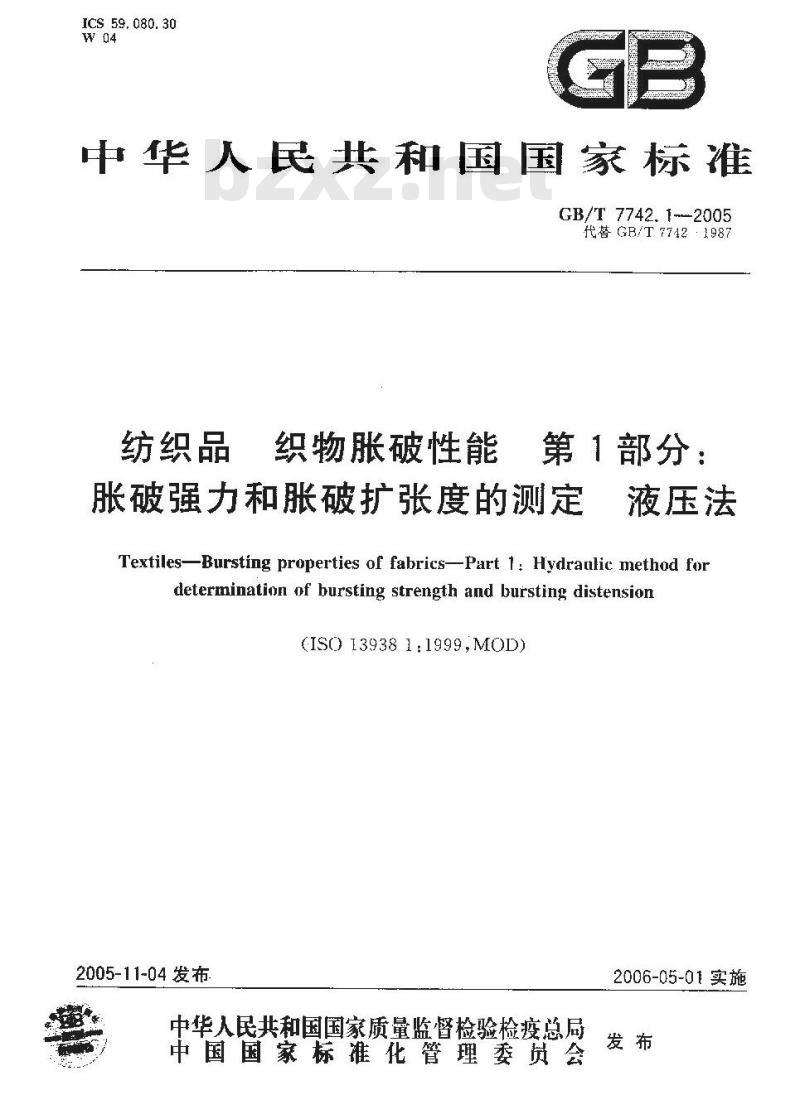

ICS 59, 080. 30
中华人民共和国国家标准
GB/T 7742. 1--2005
代答GB/T7742·1987
纺织品
织物胀破性能
第1部分：
胀破强力和胀破扩张度的测定
液压法
TextilesBursting properties of fabrics-Part 1: Hydranlic method fordetermination of bursting strength and bursting distension(ISO139381:1999,MOD)
2005-11-04 发布
中华入民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2006-05-01实施

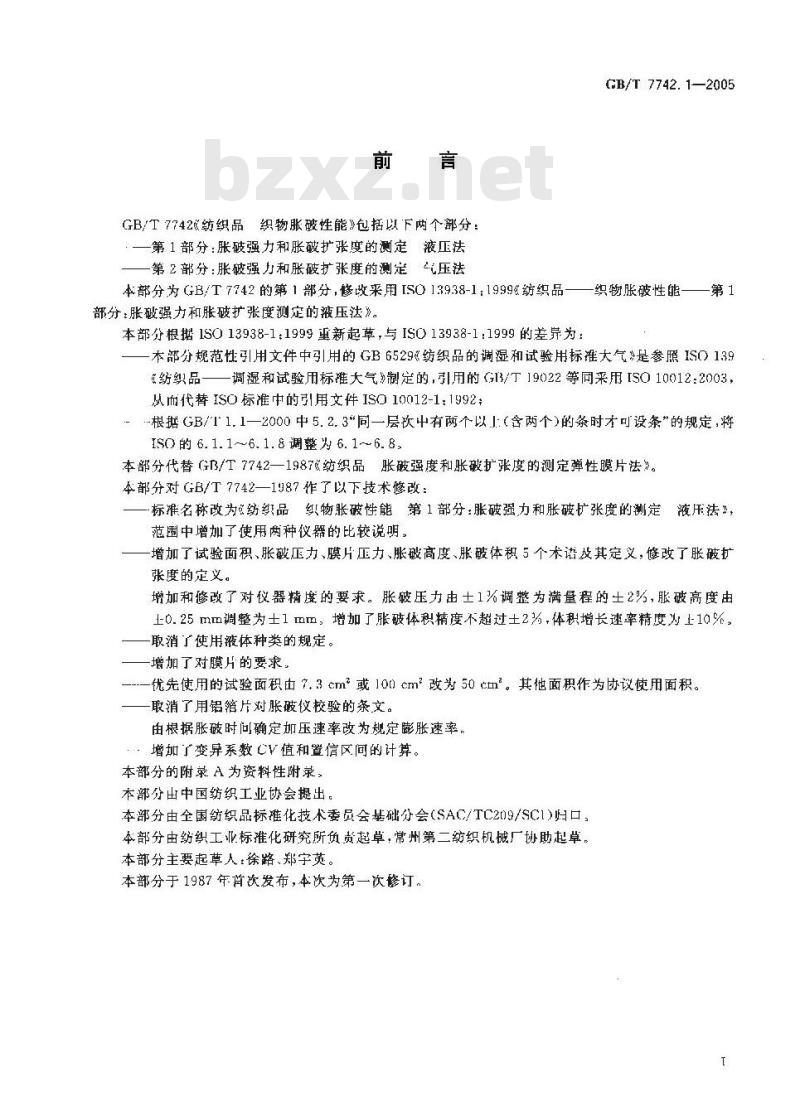

GB/T7742&纺织品织物服破性能》包括以下两个部分：一第1部分：胀破强力和胀破扩张度的测定液正法一第2部分：胀破强力和胀破扩张度的测定压法CB/T 7742. 1—2005
本部分为GB/T7742的第1部分，修改来用ISO13938-1:1999纺织品——织物胀破性能——第1部分：胀破强力和胀破扩张度测定的液压法》。本部分根据1S013938-1：1999重新起草，与IS013938-1:1999的差异为：本部分规范性引用文件中引用的GB6529&纺织品的调湿和试验用标准大气》是参照IS0139纺织品——调湿和试验用标雅大气》制定的，引用的G13/T19022等同采用[SO10012:2003,从而代替ISO标准中的引用文件ISO10012-1:1992：一根据GB/T1.1一2000中5.2.3\同一层次中有两个以1:（含两个）的条时才可设条”的规定，将ISO 的 6. 1. 1 ~6. 1. 8 调整为 6. 1~6. 8,本部分代替（GB/T7742一1987《纺织品胀破强度和胀破扩张度的测定弹性膜片法》。本部分对GB/T7742—1987作了以下技术修改：-标准名称改为“纺织品织物胀破性能，第1部分：胀破强力和胀破扩张度的测定液压法”，范围中增加了使用两种仪器的比较说明。增加了试验面积、胀破压力、膜片压力、胀破高度、胀破体积5个术语及其定义，修改了胀破扩张度的定义。
增加和修改了对仪器精度的要求。胀破压力由士1%调整为满量程的土2%,胀破高度由上0.25mm调整为士1mm，增加了胀破体积精度不超过土2为,体积增长速率精度为110不。取消了使用液体种类的规定。
一增加了对膜片的要求。bzxZ.net
_--一优先使用的试验面积由 7.3 cm或 10 cm2改为 50 cm2。其他面积作为协议使用面积。一取消了用铝片对胀破仪校验的条文。由根据胀破时问确定如压速率改为规定膨胀速率，增广变异系数C值和置信区间的计算。本部分的附录 A为资料性附录，本部分出中国纺织工业协会提出。本部分由全国纺织品标雅化技术委员会基础分会（SAC/TC209/SC1)归口，本部分由纺织工业标化研究所负资起草，常州第二纺织机械厂协助起草。本部分主要起草人：徐路、郑字英。本部分于1987年首次发布，本次为第一次修订，1范围
纺织品织物胀破性能第1部分：
胀破强力和胀破扩张度的测定液压法GB/T 7742. 1—2005
GB/T7742的本部分规定了测定织物张破强力和胀被扩张度的液压方法·包括测定调湿和浸湿两种试样胀破性能的程序，
本部分使用恒速泵的装置施加液压。气压法在GB/T7742的第2部分中规定。本部分造月于针织物、机织物、织造布和层压织物，也适用丁出其他二艺制造的各税织物。现有数据表明，当压力不超逆80kPa时，采用液压和气压两神胀破仪器得到的胀破强力结果没有明显差异，这个压力范国包居了普通服装大多数的性能水平，对于要求张破压力较高的特殊纺织品，液玉议更为适用。
规范性引用文件
下列文件中的
款通过GB/T7742的本部分的号用而成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内空）或修订版均不活用本部分，然面，鼓励根据本部分达成协议的各上研究是月使用这些文件的最新版本。凡是不注日期的引床文件其最新版本适用于本部分。
GR E529
GB/T 6682
GB/T 9C22
2003.1D23
术语和定义
想品的调湿和试验用标推人气
折实验室用水规格和试验方法（GB/T6682--1992，ne91SO3696：1987）测量设备管理体系
2003.1SO.0012:
测量过程和测量设备的要求（CB/T19022-下列术语和定义适用于GB/T7742的本部分，3.1
试验面积
test area
或样在则环夹持器内的面限
胀破压力bursting pressure(pressure at hurst施加于与下垫膜片突持在一起的说样上，直至试样被裂的最大压力。3.3
胀破强力bursting strength( strength at burst)从平均张鼓压力减去膜片压力得到的压力。3. 4
膜片压力diaphragmpressurc
在无试样的情况下，施加于膜片二使其达到试样平均胀破扩张度所需的压力。3.5
胀破扩张度burstingdistension(distensionatburst)试样在胀破压力下的膨胀程度，以账破高度或胀破体积表示。GB/T 7742.1—2005

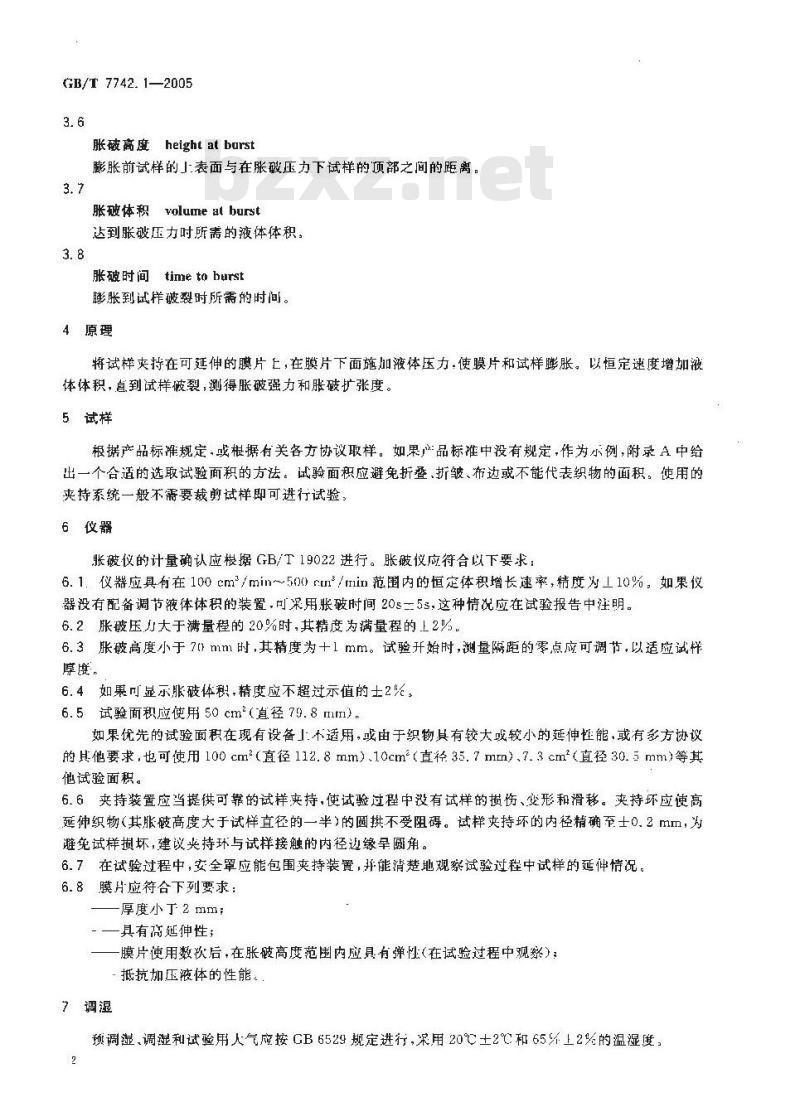

胀破高度height at barst
膨胀前试样的」表面与在胀破压力下试样的顶部之间的距离。3.7
胀破体积volume al burst
达到胀破压力吋所需的液体体积，3.8
胀破时间 time to burst
膨胀到试样被裂时所需的时间。4原理
将试样夹持在可延伸的膜片上，在膜片下面施加液体压力，使膜片和试样膨胀。以恒定速度增加液体体积，直到试样被裂，测得胀破强力和胀破扩张度。5试样
根据产品标准规定，或根据有关各方协议取样。如果产品标推中没有规定，作为示例，附录A中给出一个合适的选取试验面积的方法。试验面积应避免折叠，折皱、布边或不能代表织物的面积，使用的夹持系统一般不需要裁剪试样即可进行试验，6仪器
胀破仪的计量确认应根据 GB/T 19022进行。胀破仪应符合以下要求：6.1.仪器应具有在100 cm/min～500 rrn2/tnin范围内的恒定体积增长速率，精度为10%，如果仪器没有配备调节液体体积的装置,可用胀破时间20二5s,这种情况应在试验报告中注明。6.2胀被压力大于满量程的20%时,其精度为满量程的L2%6. 3 胀破高度小于 7 mm 时,其精度为十1 mm。试验开始时,测量隔距的零点应可调节,以适应试样厚度，
6.4如果可显示胀破体积精度应不超过示值的士2%6.5试验面积应使用50 cm（直径79.8 m1)如果优先的试验面积在现有设备」不适用，或由于织物具有较大或较小的延伸性能，或有多方协议的其他要求，也可使用100 cm2（直径112.8mm）.10cm（直径35.7mm）、7.3cm2（直径30.5mm)等其他试验面积。
6.6夹持装置应当提供可靠的试样爽持，使试验过程中没有试样的揽伤、变形和滑移。夹持坏应使高延伸织物（其胀破高度大于试样直径的一半）的圆拱不受阻碍。试样夹持坏的内径精确至士0.2mm，为避免试样损坏，建议持环与试样接触的内径边缘呈圆角。6.7在试验过程中，安全罩应能包围夹持装置，并能消楚地观察试验过程中试择的延伸情况。6.8膜月应符合下列要求：
厚度小丁2mm
-一具有高延伸性;；
一膜片使用数次后，在胀破高度范围内应具有弹性(在试验过程中观察)·抵抗加压液体的性能。
7调湿
预调、调湿和试验用人气应按GB6529规定进行，深用20℃土2℃和65%上2%的温湿度，2

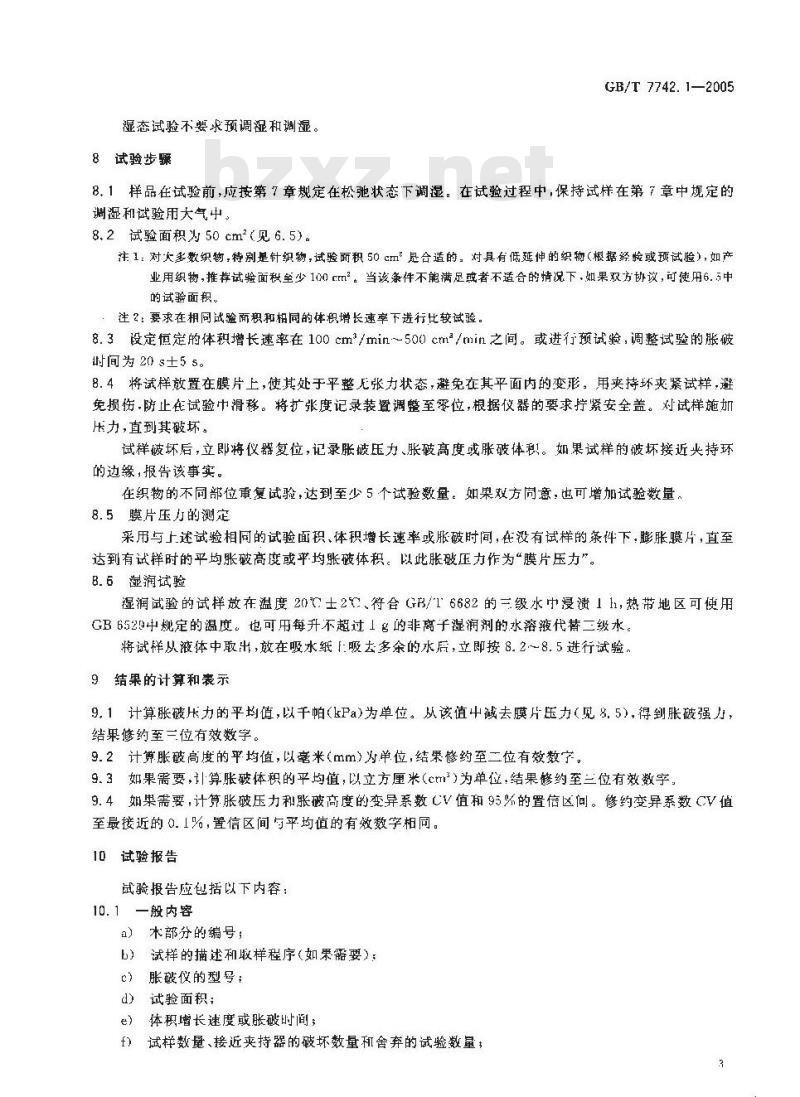

湿态试验不要求预调湿和调湿。8试验步骤
GB/T 7742.1—2005
8.1样品在试验前，应按第7章规定在松驰状态下调湿。在试验过程中，保持试样在第7章中规定的调湿和试验用大气中。
8.2试验面积为50cm2（见6.5）。注1：对大多数织物，特别是针织物,试验面积50 cm是合适的，对具有低延伸的织物（根据经验或预试验)，如产业用织物,推荐试验面积垒少100 cm2。当该条件不能满足者不适合的情况下，如果双方协设，可使用6.中的试验面积。
，注2：要求在相同试验面积和相同的体积增长速率下进行比较试验。8.3设定恒定的体积增长速率在100cm/min～500cm/min之间。或进行预试验，调整试验的胀破时间为20s±5s。
8.4将试样放置在膜片上，使其处于平整无张力状态，避免在其平面内的变形。用夹持坏夹紧试样，避免损伤.防止在试验中滑移。将扩张度记录装置调整至零位，根据仪器的要求拧紧安全盖。对试样施加长力，直到其破坏。
试样破坏后，立即将仪器复位，记录胀破压力、胀破高度或胀破体积。如果试样的破坏接近火持环的边缘，报告该事实。
在织物的不同部位重复试验，达到至少5个试验数量。如果双方同意，也可增加试验数量。8.5膜片压力的测定
采用与上述试验相同的试验面积、体积增长速率或胀破时间，在没有试样的条件下，膨胀膜片，直至达到有试样时的平均胀破高度或苹均胀破体积。以此胀破压力作为“膜片压力”。8.6湿润试验
湿润试验的试样放在温度20℃士2℃、符合GB/1 6682 的=级水中浸溃11,热带地区可使用GB6529中规定的温度。也可用每升不超过1g的非离子湿润剂的水溶液代替三级水。将试样从液体中取出，放在吸水纸1:吸去多余的水后，立即按8.2～8.5进行试验。9结果的计算和表示
9,1计算胀破压力的平均值,以千帕(kPa)为单位。从该值中碱去膜片压力(见8.5),得到胀破强力结果修约至三位有效数学。
9.2计算胀破高度的平均值，以毫米（mm）为单位，结果修约室二位有效数字。9.3如果需要，计算胀破体积的平均值，以立方厘米(ctm)为单位，结果修约至三位有效数字，9. 4如果需要,计算胀破压力和胀被高度的变异系数CV值和 95%的置信区间。修约变异系数 CV值至最接近的0.1%，置信区间与平均值的有效数相同。10试验报告
试验报告应包括以下内容：
10.1一般内容
a）木部分的编号；
b）试样的描述和最样程序（如果要);c
胀破仪的型号：
d）试验面积；
体积增长速度或胀破时间；
f）试样数量、接近夹持器的破坏数量和舍弃的试验数量，GB/T 7742. 1—2005
）胀破性能的观察情况（如：一个或两个纱线方向破坏）；h）试样状态（调混或湿态)：
对本部分的任何偏离。
10.2试验结果
a）乎均张破强力；
b）平均胀被高度；
c）平均胀破体积(如果需要）；d）相关的变异系数CV值(如果需要);e
相关的置信区间（如果需要）。附录A
(资料性附录）
试验面积的选取
在没有织物取样的规定下,采用图 A.1 给出的示例方法。150mrt
织物幅
试验面积的建设部位
GB/T7742.1—2005
150 rm
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
