GB/T20033.2—2005

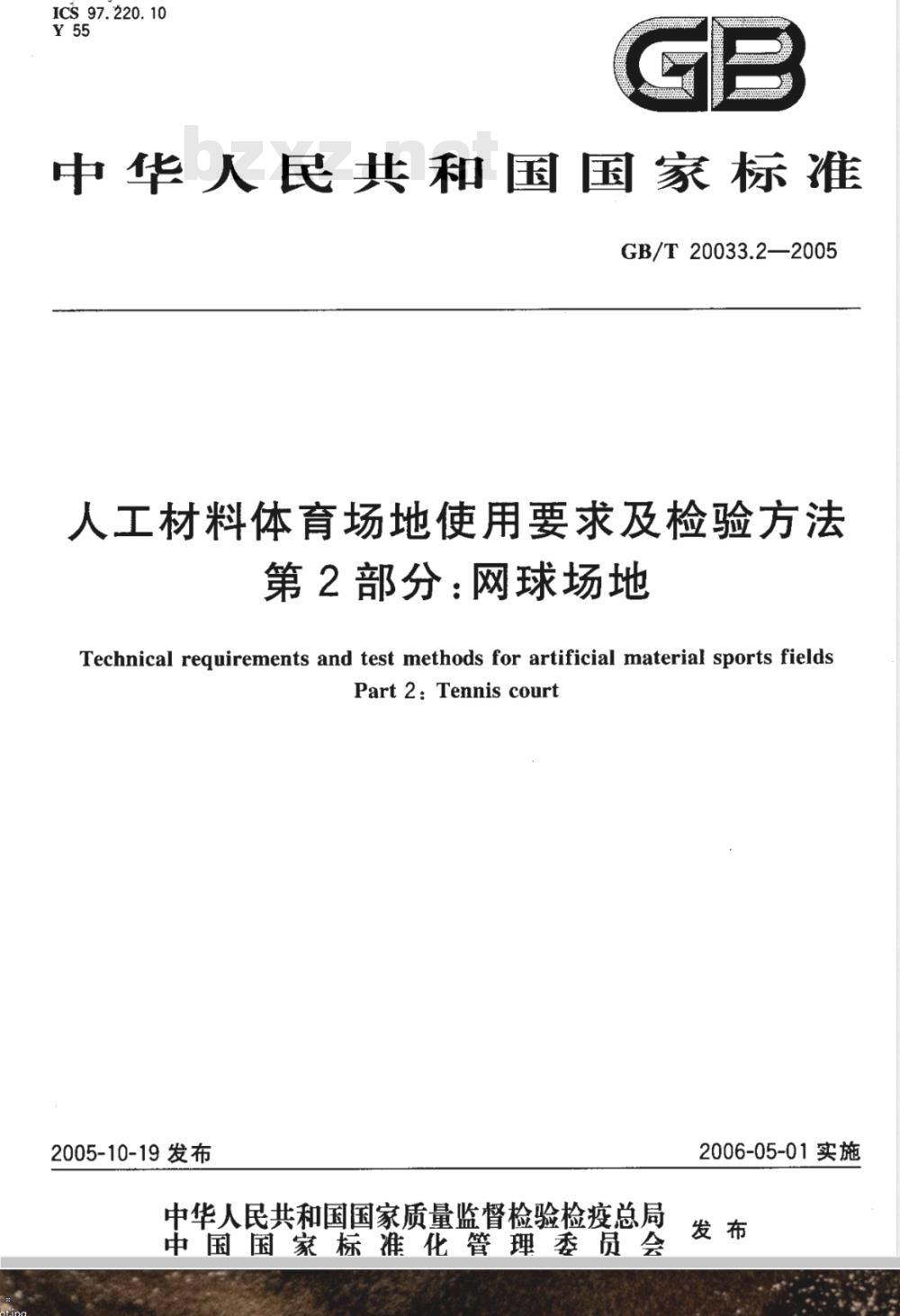

人工材料体育场地使用要求及检验方法第2部分：网球场地
Technical requirements and test methods for artificial material sports fieldsPart 2:Tennis court
2005-10-19发布
中华人民共和国国家质量监督检验检疫总局中国国家标准花管理委员会
2006-05-01实施

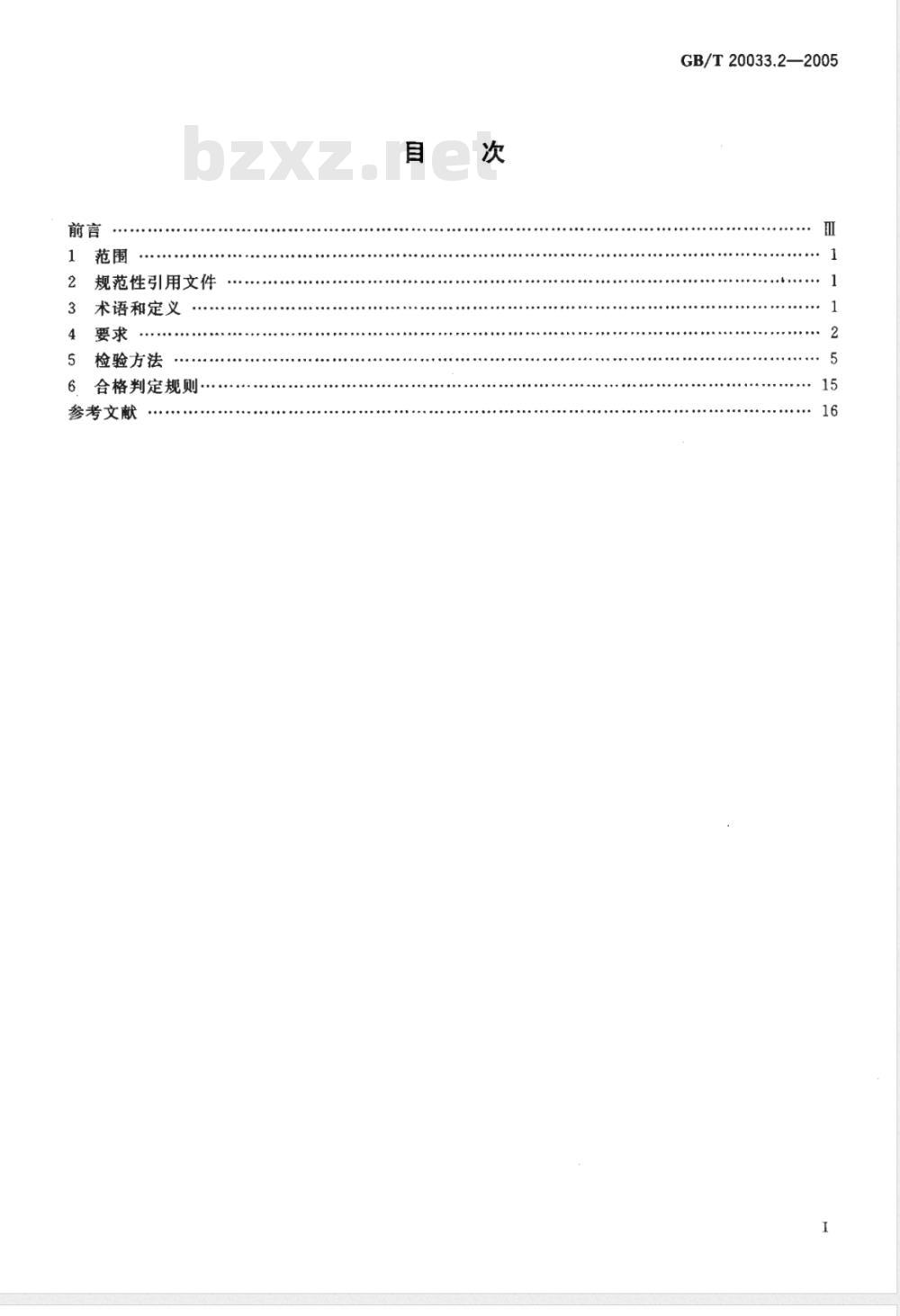

规范性引用文件
术语和定义
检验方法
6.合格判定规则
参考文献
GB/T20033.2—2005

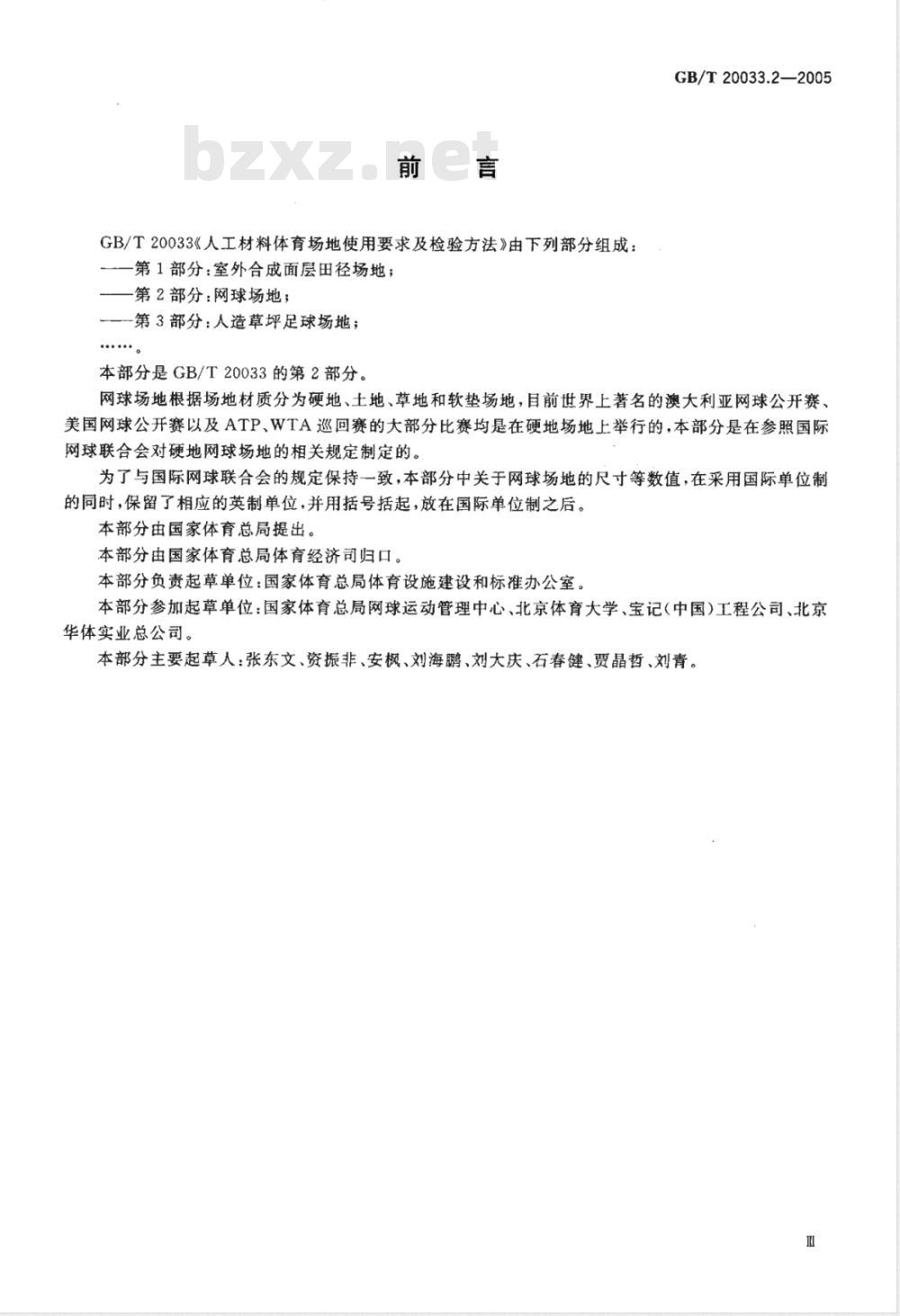

GB/T20033《人工材料体育场地使用要求及检验方法》由下列部分组成：一第1部分：室外合成面层田径场地；一第2部分：网球场地；
—第3部分：人造草坪足球场地；本部分是GB/T20033的第2部分。GB/T20033.2—2005
网球场地根据场地材质分为硬地、土地、草地和软垫场地，目前世界上著名的澳大利亚网球公开赛、美国网球公开赛以及ATP、WTA巡回赛的大部分比赛均是在硬地场地上举行的，本部分是在参照国际网球联合会对硬地网球场地的相关规定制定的。为了与国际网球联合会的规定保持一致，本部分中关于网球场地的尺寸等数值，在采用国际单位制的同时，保留了相应的英制单位，并用括号括起，放在国际单位制之后。本部分由国家体育总局提出。
本部分由国家体育总局体育经济司归口。本部分负责起草单位：国家体育总局体育设施建设和标准办公室。本部分参加起草单位：国家体育总局网球运动管理中心、北京体育大学、宝记（中国）工程公司、北京华体实业总公司。
本部分主要起草人：张东文、资振非、安枫、刘海鹏、刘大庆、石春健、贾晶哲、刘青。1范围

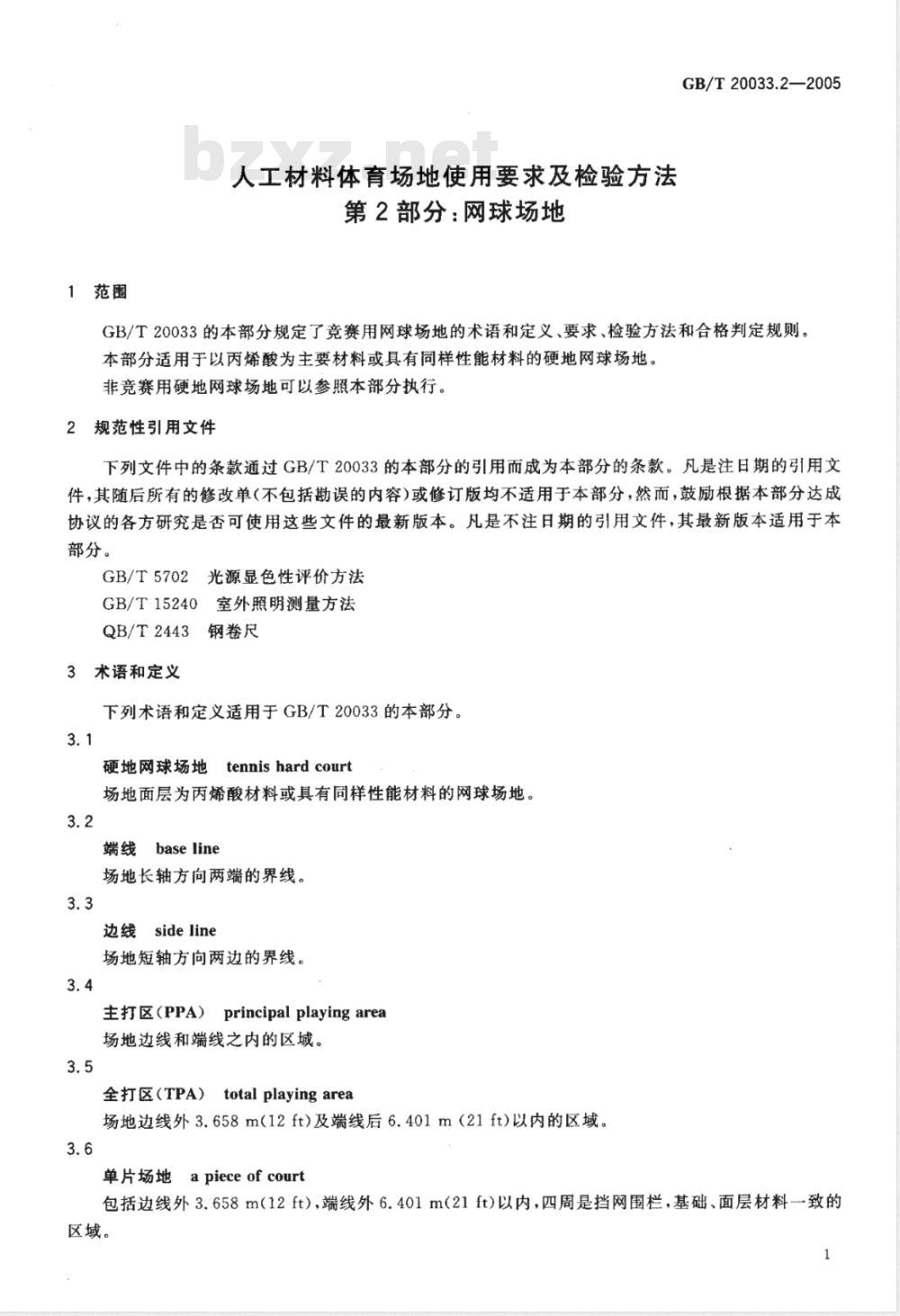

人工材料体育场地使用要求及检验方法第2部分：网球场地
GB/T20033.2—2005
GB/T20033的本部分规定了竞赛用网球场地的术语和定义、要求、检验方法和合格判定规则。本部分适用于以丙烯酸为主要材料或具有同样性能材料的硬地网球场地。非竞赛用硬地网球场地可以参照本部分执行。2规范性引用文件
下列文件中的条款通过GB/T20033的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T5702光源显色性评价方法
GB/T15240室外照明测量方法
QB/T2443钢卷尺
3术语和定义

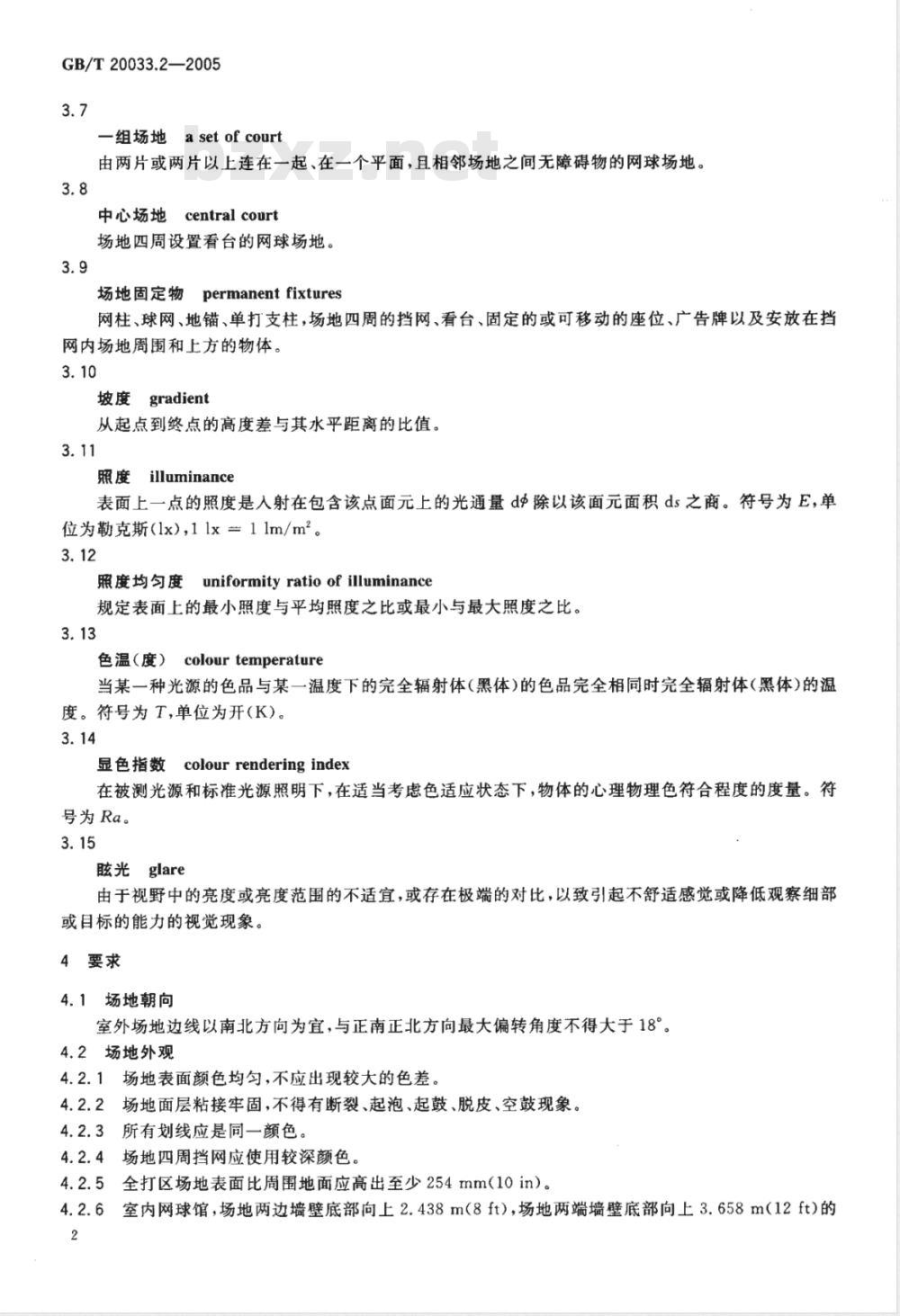

下列术语和定义适用于GB/T20033的本部分。3.1
tennis hard court
硬地网球场地
场地面层为丙烯酸材料或具有同样性能材料的网球场地、3.2
端线base line
场地长轴方向两端的界线。
边线side line
场地短轴方向两边的界线。
主打区（PPA）principalplayingarea场地边线和端线之内的区域。
全打区(TPA）total playing area场地边线外3.658m(12ft)及端线后6.401m（21ft)以内的区域。3.6
单片场地apiece of court
包括边线外3.658m(12ft)，端线外6.401m(21ft)以内，四周是挡网围栏，基础、面层材料一致的区域。
GB/T20033.2—2005
一组场地a setof court
由两片或两片以上连在一起、在一个平面，且相邻场地之间无障碍物的网球场地。3.8
centralcourt
中心场地
场地四周设置看台的网球场地。3.9
permanentfixtures
场地固定物
网柱、球网、地锚、单打支柱，场地四周的挡网、看台、固定的或可移动的座位、广告牌以及安放在挡网内场地周围和上方的物体。
坡度gradientbZxz.net
从起点到终点的高度差与其水平距离的比值。3.11
照度illuminance
表面上一点的照度是人射在包含该点面元上的光通量d除以该面元面积ds之商。符号为E，单位为勒克斯(1x）,11x=11m/m2。3.12
uniformityratioof illuminance照度均匀度
规定表面上的最小照度与平均照度之比或最小与最大照度之比。3.13
色温（度）colour temperature当某一种光源的色品与某一温度下的完全辐射体（黑体）的色品完全相同时完全辐射体（黑体）的温度。符号为T，单位为开（K）。3.14
显色指数colourrenderingindex在被测光源和标准光源照明下，在适当考虑色适应状态下，物体的心理物理色符合程度的度量。符号为Ra。
眩光glare
由于视野中的亮度或亮度范围的不适宜，或存在极端的对比，以致引起不舒适感觉或降低观察细部或目标的能力的视觉现象。
4要求
4.1场地朝向
室外场地边线以南北方向为宜，与正南正北方向最大偏转角度不得大于18°。4.2场地外观
4.2.1场地表面颜色均匀，不应出现较大的色差。4.2.2场地面层粘接牢固，不得有断裂、起泡、起鼓、脱皮、空鼓现象。所有划线应是同一颜色
场地四周挡网应使用较深颜色。4.2.4
全打区场地表面比周围地面应高出至少254mm(10in）。4.2.53
4.2.6室内网球馆，场地两边墙壁底部向上2.438m（8ft），场地两端墙壁底部向上3.658m（12ft)的2
范围内应采用较深颜色。
4.3场地规格
4.3.1规格尺寸允许误差为±5mm（士0.2in）。4.3.2单打场地主打区（见图1）宽8.230m(27ft)、长23.774m(78ft)。23.774
4.3.3双打场地主打区（见图2）6.402
图1单打场地
宽10.973m(36ft)、长23.774m(78ft)。23.774
单打支柱安放标志
4.3.4场地划线宽度
单打支柱安放标志
图2双打场地
4.3.4.1发球中线宽度应为50.8mm(2in）。4.3.4.2端线的宽度应为101.6mm(4in)。4.3.4.3其他线的宽度均应大于25.4mm(1in），小于50.8mm(2in）。4.3.5缓冲区
4.3.5.1中心场地边线至看台的距离至少为4.572m(15ft)。发
GB/T20033.22005
单位为米
单位为米
GB/T20033.2—2005
4.3.5.2中心场地端线至看台的距离至少为8.230m(27ft）。4.3.5.3相邻两片场地主打区之间的距离至少为7.315m（24ft）。4.3.5.4边线外3.658m(12ft)处上方5.486m(18ft)以下无障碍物。4.3.5.5端线外6.401m(21ft)处上方6.401m(21ft)以下无障碍物。4.3.5.6球网上方10.668m(35ft)以下无障碍物。4.4场地固定物
4.4.1网柱
4.4.1.1网柱的高度应使网绳或钢丝绳的顶端距地面垂直距离1.067m(3ft6in）。4.4.1.2网柱不能超过网绳顶端以上25.4mm(1in）。4.4.1.3每侧网柱的中点应距场地914mm(3ft）。4.4.1.4单打场地网柱的边长或直径不超过152.4mm（6in），双打场地网柱的边长或直径不得超过76.2 mm(3 in)。
4.4.1.5网柱的颜色为黑色或绿色。4.4.2球网
4.4.2.1网带里面的绳索或钢丝绳的最大直径为8.5mm(1/3in），抗断强度不小于1179kg。4.4.2.2绳索或钢丝绳要用一条白色的网带包裹住，每一面的宽度不得小于50.8mm（2in），也不能大于63.5mm(2.5in)。
4.4.2.3球网中心高度是914mm(3ft），并用不超过50.8mm(2in）宽的白色网带向下绷紧固定。4.4.2.4在球网、网带及网柱上不得做广告。4.4.2.5网眼尺寸应为44.5mmX44.5mm(1.75in×1.75in）。4.4.2.6球网的抗张强度至少为124kg(2751b），球网合股线的抗张强度可以在84.0kg～141.0kg(1851b～310lb）之间。
4.4.3中心网带和地锚：地锚必须与场地表面齐平并与张网线平行。4.4.4挡网
4.4.4.1可以在场地边缘内侧305mm(1ft)处修建挡网。4.4.4.2高度不得小于3.05m(10ft）。4.4.4.3网眼尺寸应为44.5mm×44.5mm(1.75in×1.75in）。4.4.4.4所有立柱应为外边长不小于63.5mm×63.5mm（2.5in×2.5in）的方柱或外径76.2mm(3in)的圆柱。
4.4.4.5横柱应至少63.5mm(2.5in）)粗。4.4.4.6所有柱子中心距不得超过3.05m(10ft)。4.4.4.7门的宽度至少为914mm(3ft）。4.4.4.8挡网涂料的标准颜色为绿色、黑色或褐色。4.5场地基础及排水设施
4.5.1场地基础
4.5.1.1应密实、坚固、稳定。
4.5.1.2表面材料与面层材料应具有相容性，两者粘接牢固、稳定。4.5.1.3厚度应大于381mm(15in）。4.5.1.4表面平整度、坡度与面层要求基本一致。4.5.2排水设施
4.5.2.1宜设置在场地的周边。
4.5.2.2排水沟宽度不应小于203mm(80in）；深度不应小于203mm（80in）。4.5.2.3排水沟坡度应小于1%（1：100）。4
4.5.2.4排水沟应设沟盖板。
4.6坡度
4.6.1单片场地应在一个斜面上。4.6.2每片场地坡度至少应为0.5%(1：200），最大不应超过1%（1：100）。4.6.3从边线到边线向同一方向倾斜的场地不应超过3片（54.864m（180ft)）。4.6.4从端线到端线向同一方向倾斜的场地不应超过1片（39.624m(130ft)）。4.7平整度
用300mm直尺测量，场地表面任何位置凹陷不应超过2mm。4.8场地表面物理机械性能
场地表面物理机械性能应符合表1规定。表1场地表面物理机械性能
反(回)弹值/%
滑动阻力/N
冲击吸收/%
地面速率
渗水性（率）)/（mm/min）
4.9照明
4.9.1不同用途场地的照明要求见表2。4.9.2位置
60~100
5～15(一般运动）
1520（国内赛事）
20～35（国际巡回赛）
4.9.2.1一组场地的间距为7.315m(24ft)时，应在挡网延长线上安装灯柱。4.9.2.2灯柱的位置与高度必须满足场地固定障碍物的要求。4.9.2.3装置的布局应为边照明，端线后面不能安装任何照明器材。4.9.2.4室内照明的灯具应安装在距离顶棚不小于1.829m(6ft)处。5检验方法
5.1场地朝向
依据场地定位图纸，用精度为士2的经纬仪现场测量。5.2场地外观
现场观测并用符合QB/T2443规定的1级钢卷尺现场测量。5.3场地规格
GB/T20033.2—2005
5.3.1用精度不低于土10mm/km的测距仪或符合QB/T2443规定的1级钢卷尺现场测量。当用钢卷尺测量时，应按钢卷尺的全尺长校正值及温度膨胀系数对钢卷尺示值进行调整。5.3.2所有的测量都应以线的外缘为准。5.4场地固定物
5.4.1网柱、球网、中心网带、地锚等产品应具有合格证书及使用说明书。5.4.2分别用符合QB/T2443规定的1级钢卷尺、精度士0.02mm和精度为士0.5kg的拉力计进行现场测量。
5.5场地基础及排水设施
5.5.1查看相关的施工资料。
5.5.2用符合QB/T2443规定的1级钢卷尺现场测量。5
GB/T20033.2—2005
场地分类
俱乐部或
国内比赛
国际比赛
彩电转播
25m机位
彩电转播
75m机位
高清晰
电视转播
俱乐部或
国内比赛
国际比赛
彩电转播
25m机位
彩电转播
75m机位
高清晰
电视转播
标准值
推荐值
标准值
推荐值
PPATPAPPATPA
14001000
场地照明要求
照度均匀度
25001750
40010000.5
25001750
注1：表中对垂直照度及其均匀度的要求是指主摄像机一侧，辅摄像机侧则可降低一级采用。显色
注2：水平照度指地面或离地1m高水平面的照度。垂直照度指离地1.5m高垂直面的照度。注3：水平照度可为垂直照度的0.75～1.5倍，注4：U1表示测点最小照度与最大照度的比值，U表示测点最小照度与平均照度的比值。注5：表中所列照度值为维持值，维护系数取0.80。注6：括号内的数值是使用胶片摄像时要求的指标。5.6坡度
5.6.1仪器：精度为土1mm的水准仪。5.6.2方法
色温/K
(5500）
(5500)
(5500)
(5500)
(5500)
(5500)
本方法适用于网球场地横向或纵向坡度和排水沟坡度的现场测定。用水准仪测量每片场地边线或
端线上3组点的标高，并计算每组点的高差。横向坡度或纵向坡度结果取各测量结果的绝对平均值。6
5.6.3结果
横向坡度或纵向坡度的计算如公式(1）：式中：
横向或纵向坡度，%；
h---每组两点的高差，单位为m;L场地的长度或宽度，单位为m。5.7平整度
5.7.1仪器
×100%
5.7.1.1300mm直尺：尺长精度为土3mm，底面平直无缺陷。5.7.1.2塞尺：0mm~25mm，精度为±1mm。5.7.2方法
GB/T20033.2—2005
（1）
见图3，在靠近端线外的A、A，区，B、B区各取3个点，在C、C区、D、D区各取2个点，将300mm直尺轻放于被选点之上，用塞尺测量最大局部凹陷。0
单打支柱安放标志
5.8场地表面物理机械性能
5.8.1抽样方法及样本环境
单打支柱安放标志
图3平整度检测点位示意图
现场检测，检测样本即为铺装完成的整个网球场地面层，在场地中随机抽取一点进行测试。实验室检测，则应在铺装的同时准备一块有代表性的场地样本，应至少长600mm，宽600mm，并与发球区的支撑层相连，连接方式应与制造商推荐使用的相一致。准备一块长、宽、高至少分别为300mm、300mm和50mm的坚硬的混凝土面层，以用于与检测场地进行比较。
对于现场检测，应采用最常见的环境温度和湿度，并将其标注在检测结果中。对于在实验室中进行的检测，检测样本要在检测温度下至少放置3h，除非有特别规定，通常检测温度应为(23士2)℃。注1：铺得较松的检测样本应将边缘固定。注2：如果已知样本对湿度非常敏感，应将样本置于相对湿度为（50土5)%的检测温度下至少88h。5.8.2回弹值
5.8.2.1原理
测定球回弹的目的是确定网球场地面层的回弹能力。用网球自由下落到面层后回弹的高度与其在刚性混凝土面层上回弹的高度之比，来描述场地面层的回弹性能。GB/T20033.2—2005
5.8.2.2方法
将网球从（2.540土0.010)m的高度自由下落，测量网球在场地面层和刚性混凝土面层上弹起的高度。至少进行5次测量，并计算其平均值。5.8.2.3结果
按公式(2)计算球回弹值。
式中：
一球回弹，%；
× 100%
hl—网球在硬地面层上的回弹高度，单位为m；hz——网球在刚性混凝土面层上的回弹高度，单位为m。5.8.3滑动阻力
5.8.3.1设备：便携式阻力测试仪（见图4)1
重物释放装置；
重物提升装置；
连接销；
橡胶滑动装置；
测试台支撑脚；
场地材料表面：
基础层；
刻度表（标尺）。
图4便携式阻力测试仪
5.8.3.2方法
（2）
调整检测装置的底边，使其各个方向都趋于水平。调节摆锤装置的高度，使得当用手将摆锤沿摆动弧线移动到最高点时摆锤下悬挂的物体离检测样本的距离为（125士1）mm。让摆锤做3次适应性摆动，但不记录读数，
让摆锤摆动一次，记录刻度器上显示出来的读数。重复这一步骤获取5个读数。注1：如果检测装置直接放在检测样本之上，注意避免检测过程中设备的底座陷人面层，在现场进行的测量也是这样。因为不断摆动的摆锤会对设备底座产生越来越大的向下力，这可能会造成路径长度读数误差，注2：如果地面有某种方向性的特征，如有一层覆盖物，或者为了排水而设计有斜面，那么则需注意按能最大和最小反映摩擦的方向重复这一检测以获得一组读数。注3：由于方向性特征（如使用织物地面）造成的最大检测数值差异最好不超过10%。5.8.3.3检测结果的计算和表示
