【船舶行业标准(CB)】 船用润滑油嘴

中华人民共和国船舶行业标准
CB/T3762--1996
eqvIs07824-1986

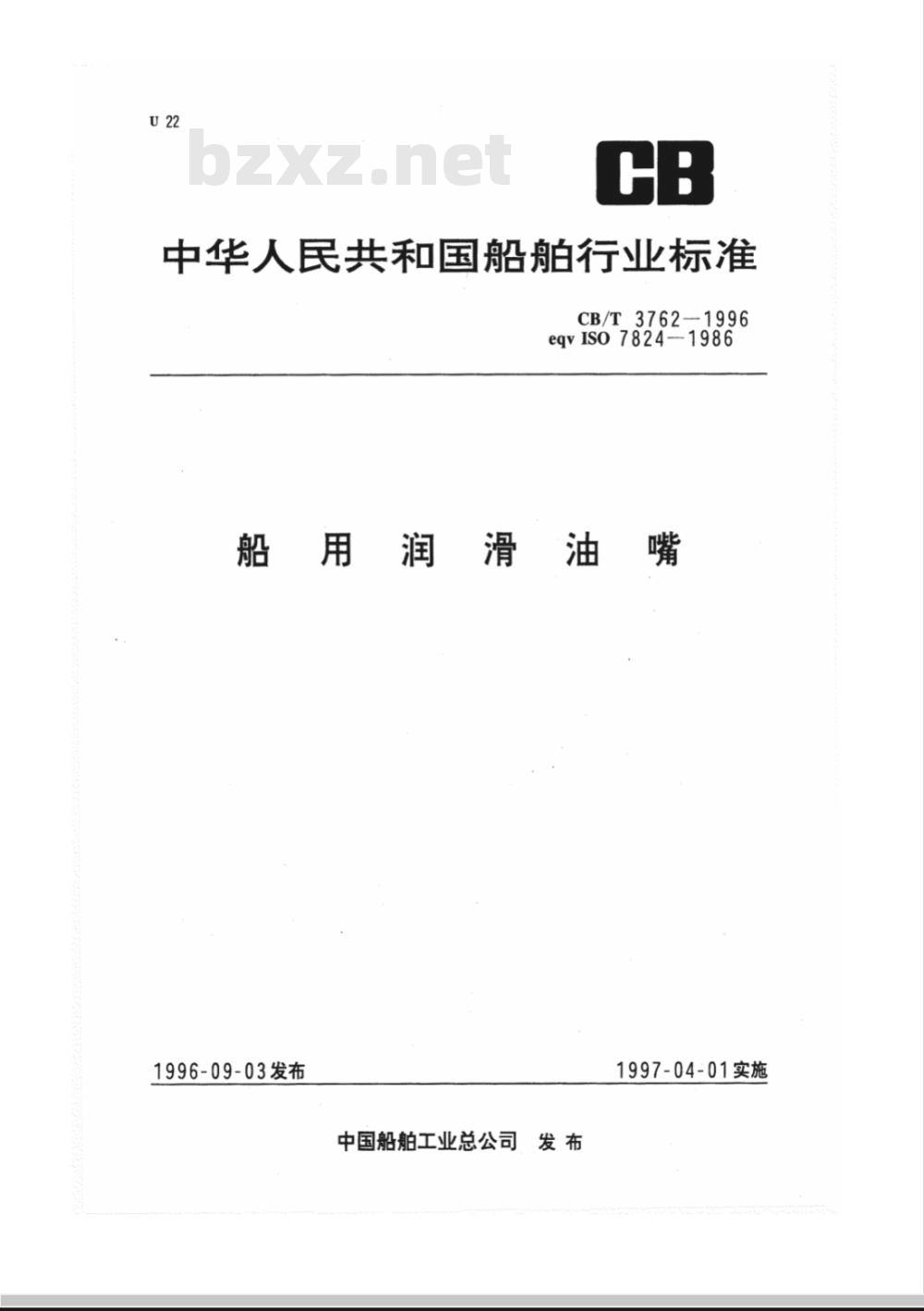

船用润滑油嘴
1996-09-03发布
中国船舶工业总公司发布
1997-04-01实施
CB/T3762-1996

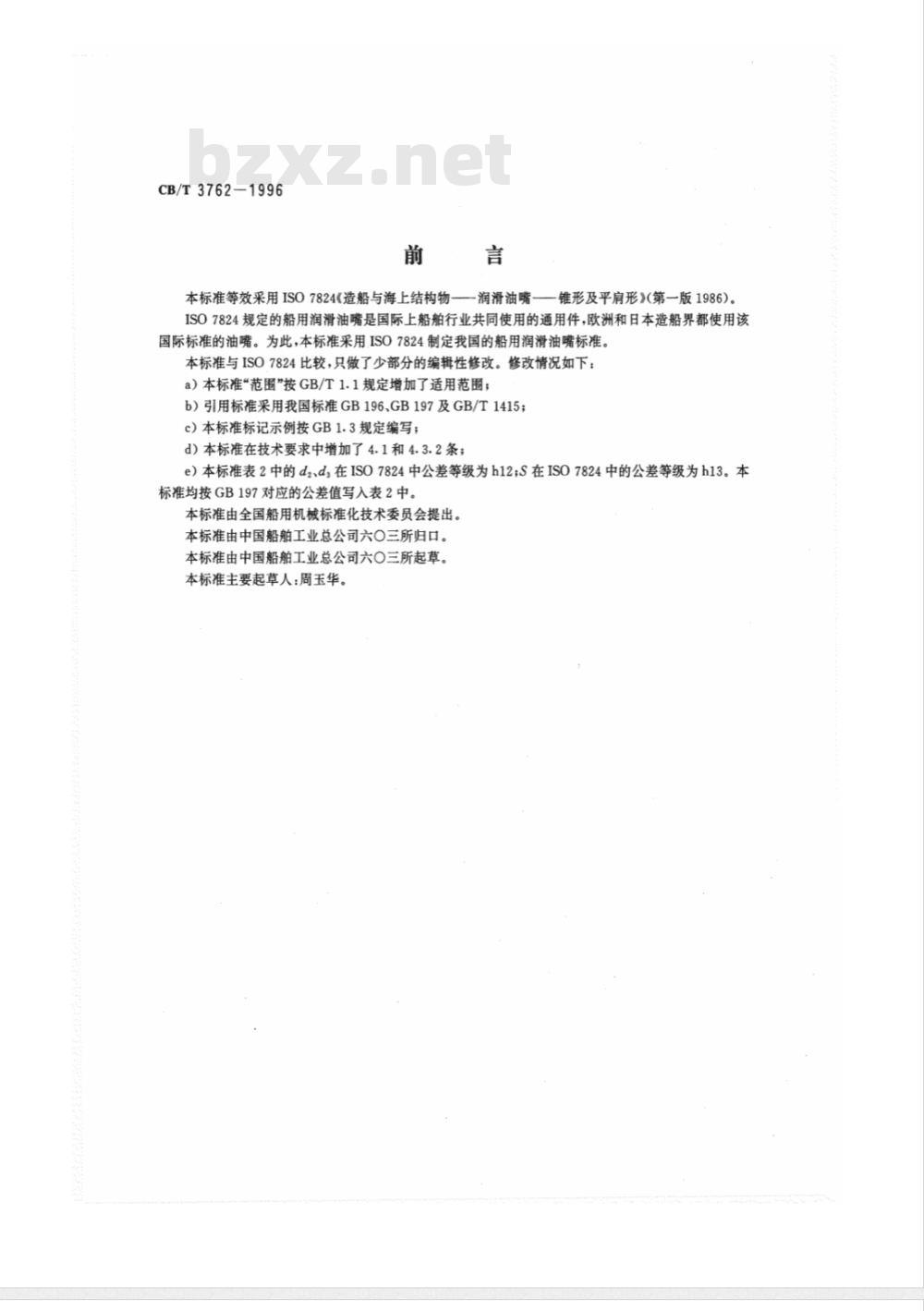

本标准等效采用ISO7824《造船与海上结构物-言
一润滑油嘴
锥形及平肩形》第一版1986）。ISO7824规定的船用润滑油嘴是国际上船舶行业共同使用的通用件，欧洲和日本造船界都使用该国际标准的油嘴。为此，本标准采用ISO7824制定我国的船用润滑油嘴标准。本标准与ISO7824比较，只做了少部分的编辑性修改。修改情况如下：a）本标准“范围”按GB/T1.1规定增加了适用范围；b）引用标准采用我国标准GB196.GB197及GB/T1415；c）本标准标记示例按GB1.3规定编写；d）本标准在技术要求中增加了4.1和4.3.2条e）本标准表2中的d2、d;在ISO7824中公差等级为h12;S在ISO7824中的公差等级为h13。本标准均按GB197对应的公差值写入表2中。本标准由全国船用机械标准化技术委员会提出。本标准由中国船舶工业总公司六O三所归口。本标准由中国船舶工业总公司六O三所起草。本标准主要起草人：周玉华。
中华人民共和国船舶行业标准
船用润滑油
CB/T3762-1996
eqvIso7824-1986
分类号：U22

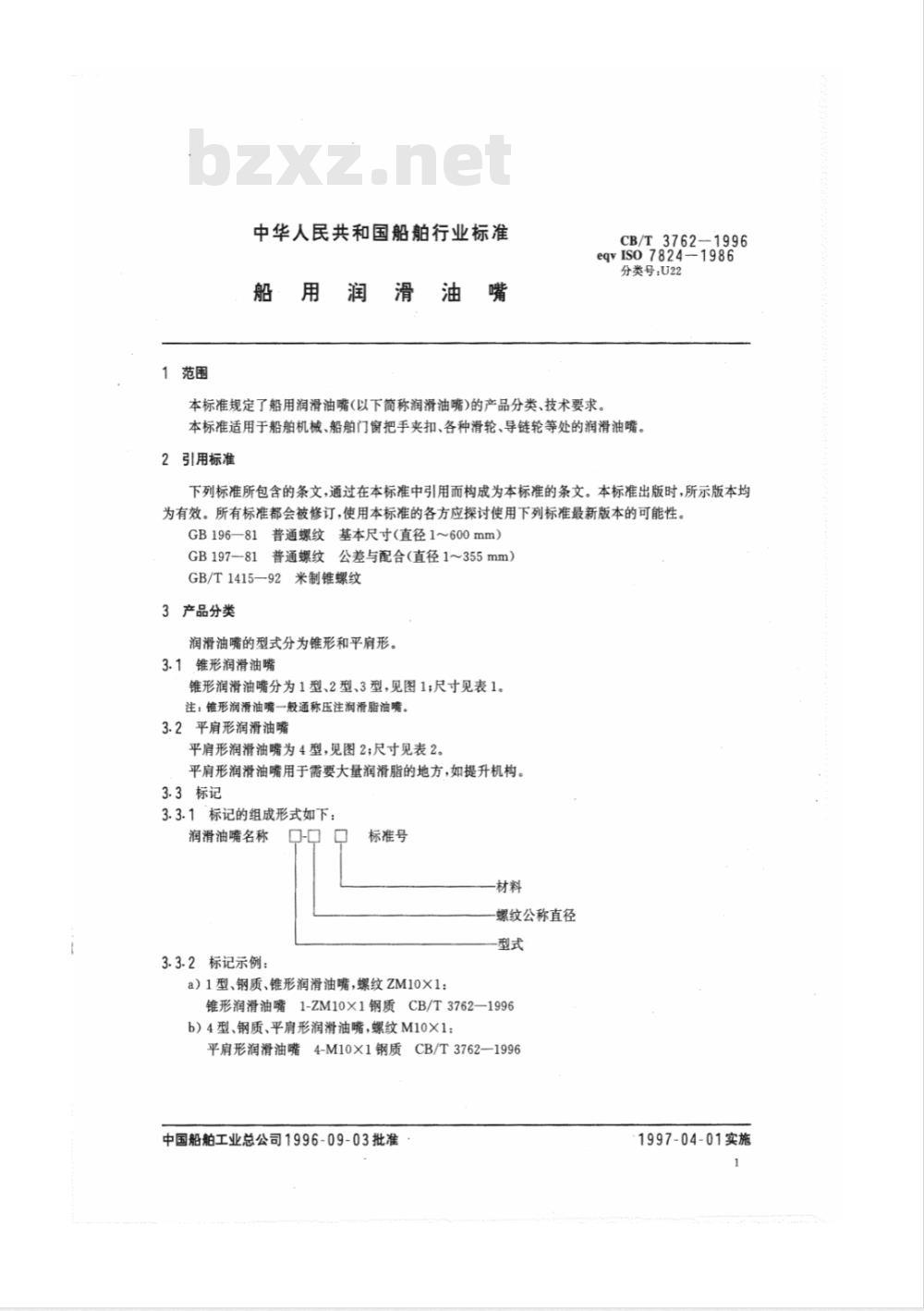

本标准规定了船用润滑油嘴(以下简称润滑油嘴)的产品分类、技术要求。本标准适用于船舶机械、船舶门窗把手夹扣、各种滑轮、导链轮等处的润滑油嘴。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB196—81普通螺纹基本尺寸（直径1～600mm）GB19781普通螺纹公差与配合（直径1~355mm）GB/T1415—92米制锥螺纹
3产品分类
润滑油嘴的型式分为锥形和平肩形。3.1锥形润滑油嘴

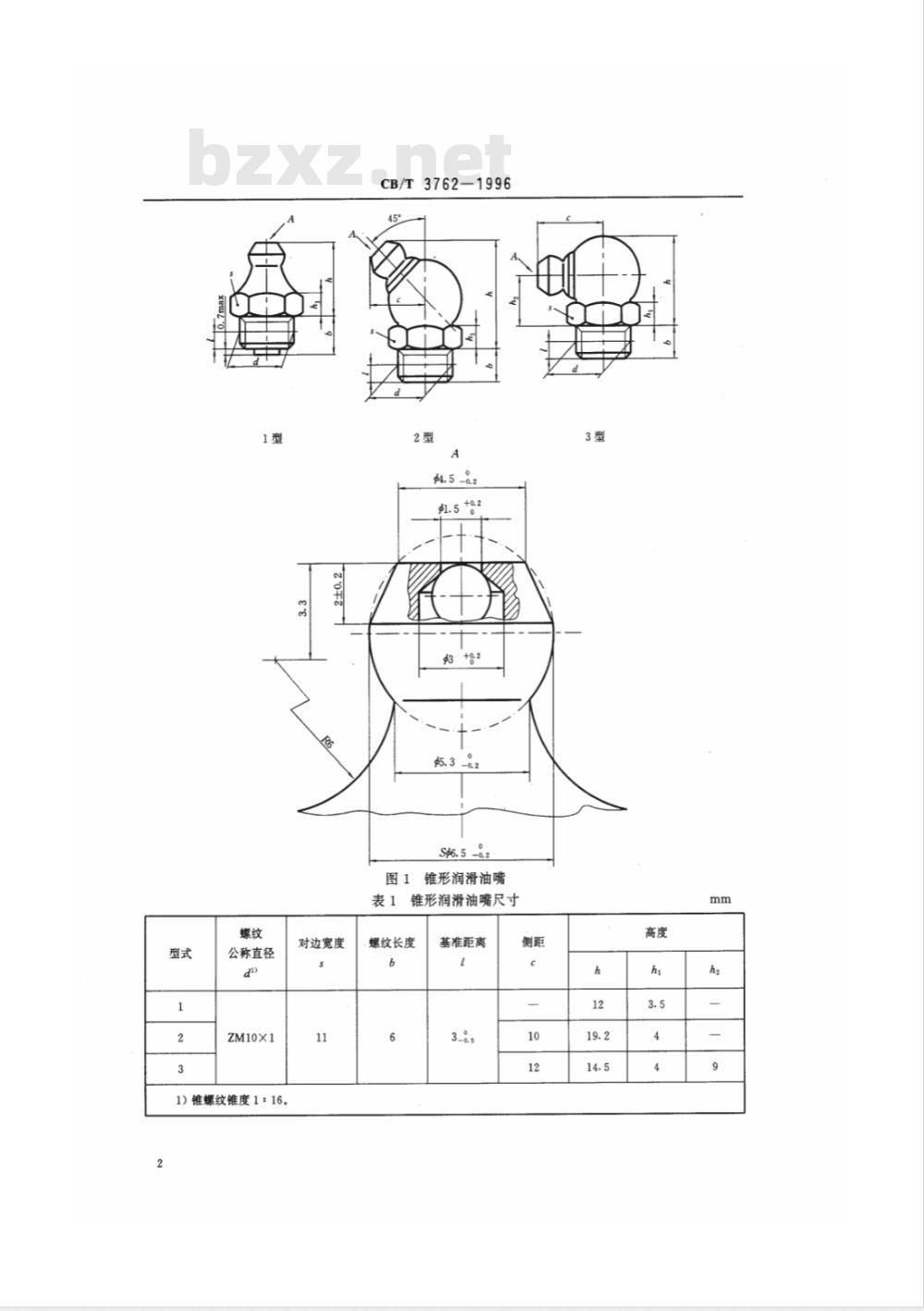

锥形润滑油嘴分为1型、2型、3型，见图1；尺寸见表1。注：锥形润滑油嘴一般通称压注润滑脂油嘴。3.2平肩形润滑油嘴
平肩形润滑油嘴为4型，见图2；尺寸见表2。平肩形润滑油嘴用于需要大量润滑脂的地方，如提升机构。3.3标记
3.3.1标记的组成形式如下：
润滑油嘴名称
3.3.2标记示例：
标准号
螺纹公称直径
-型式
a）1型、钢质、锥形润滑油嘴，螺纹ZM10X1：锥形润滑油嘴1-ZM10X1钢质CB/T3762—1996b）4型、钢质、平肩形润滑油嘴，螺纹M10X1：平肩形润滑油嘴4-M10X1钢质
CB/T3762—1996
中国船舶工业总公司1996-09-03批准1997-04-01实施
公称直径
ZM10X1
1）锥螺纹锥度1：16。
对边宽度
CB/T3762—1996wwW.bzxz.Net
锥形润滑油嘴
表1锥形润滑油嘴尺寸
螺纹长度
基准距离
螺纹”
公称直径
M10×1
CB/T3762-1996
斜切至螺纹内径
平肩形润滑油嘴

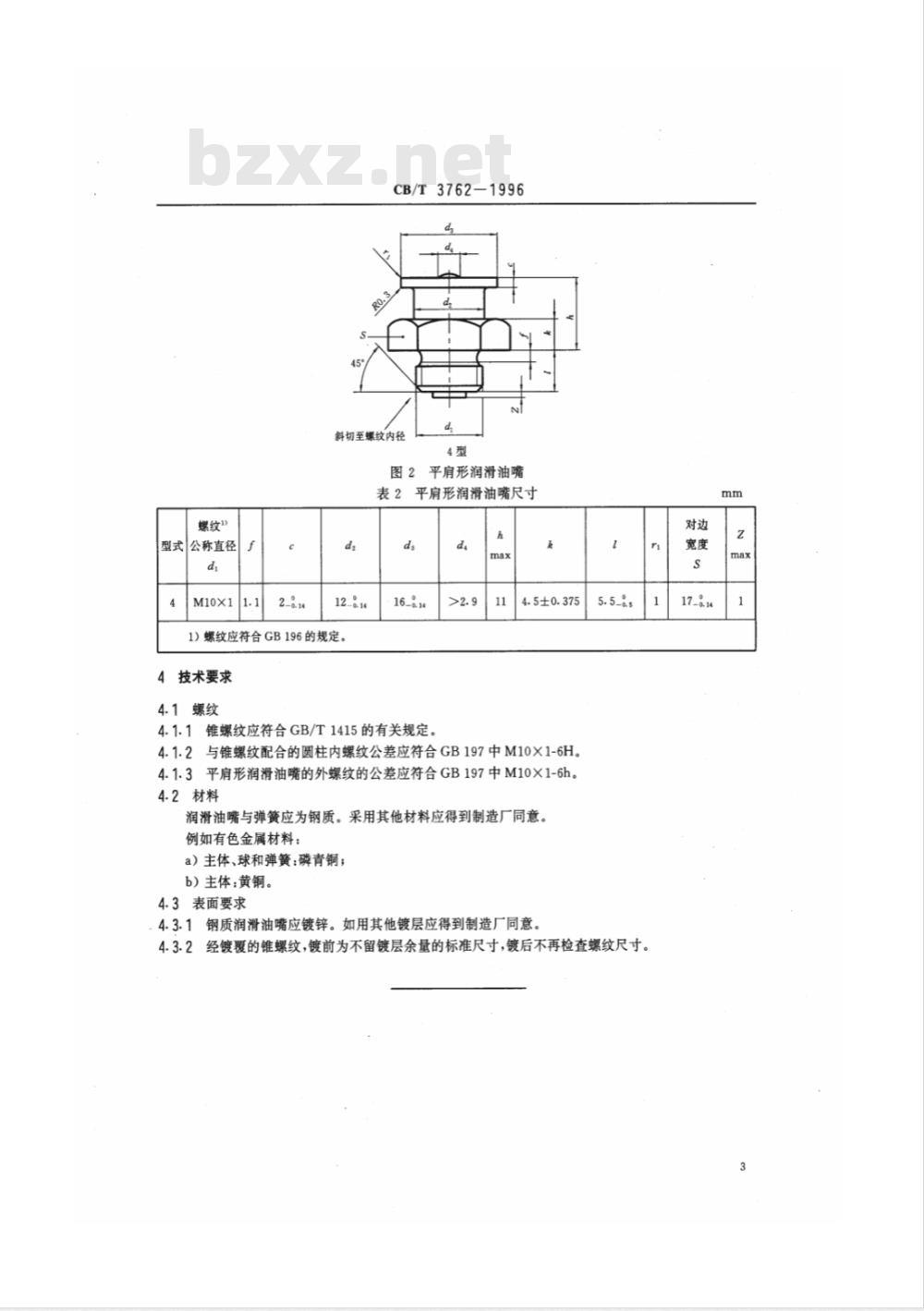

表2平肩形润滑油嘴尺寸
1）螺纹应符合GB196的规定。
4技术要求
4.1螺纹
4.1.1锥螺纹应符合GB/T1415的有关规定。>2.9
4.5±0.375
4.1.2与锥螺纹配合的圆柱内螺纹公差应符合GB197中M10X1-6H。4.1.3平肩形润滑油嘴的外螺纹的公差应符合GB197中M10X1-6h。4.2材料
润滑油嘴与弹簧应为钢质。采用其他材料应得到制造厂同意。例如有色金属材料：
a）主体、球和弹簧：磷青铜；
b）主体：黄铜。
4.3表面要求
4.3.1钢质润滑油嘴应镀锌。如用其他镀层应得到制造厂同意。4.3.2经镀覆的锥螺纹，镀前为不留镀层余量的标准尺寸，镀后不再检查螺纹尺寸。对边
