【国家标准(GB)】 静电图像测试板

1CS 37. 100. 01

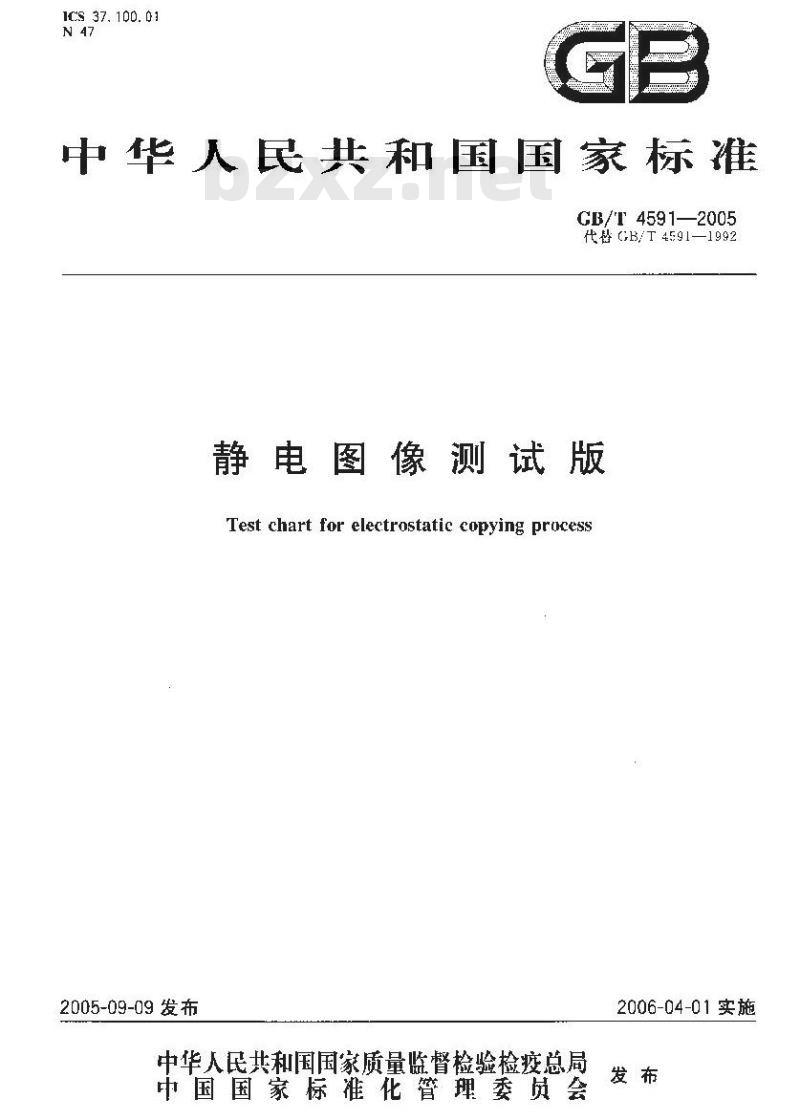

中华人民共和国国家标准
GB/T4591—2005
代GB/T4591—1992
静电图像测试版
Test chart for electrostatic copying process2005-09-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-04-01实施bZxz.net

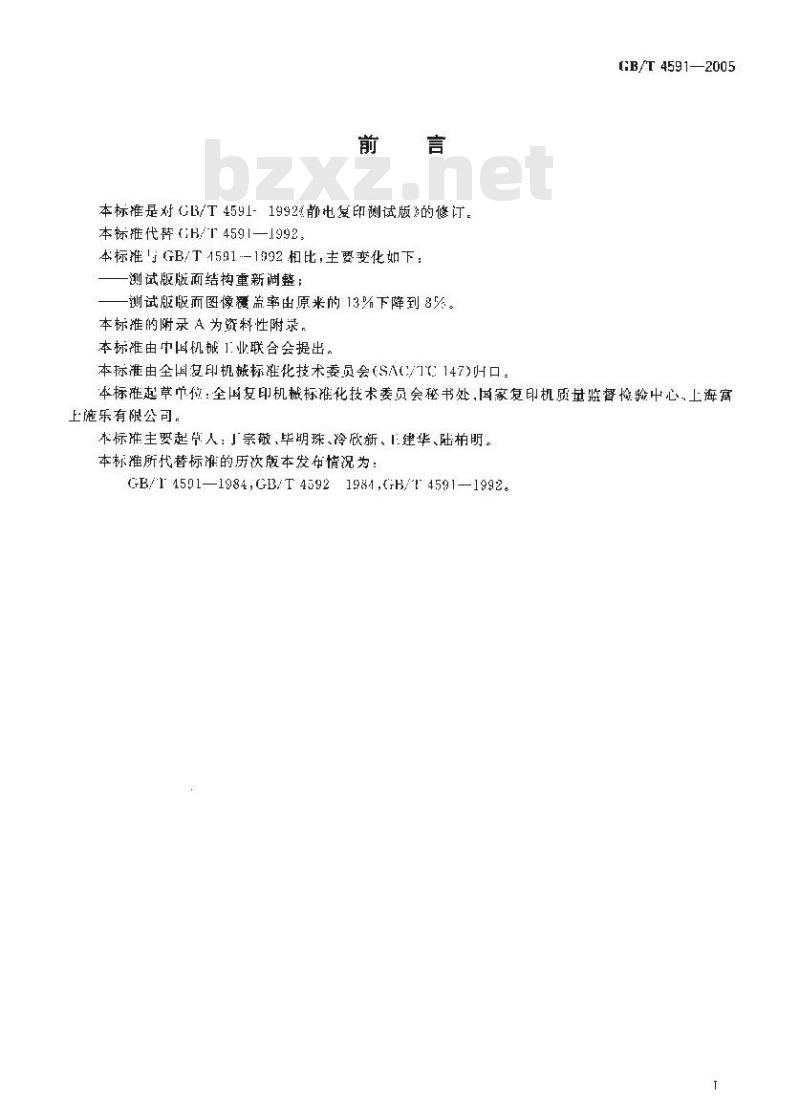

本标推是对CB/T4591-1992~静电复印测试版>的修订。本标推代替（B/T4591—1992，
本标准\（GB/T1591--1992相比，主要变化如下：测试版版面结构重新调整：
测试版版而图像覆流率由原米的13%下降到8%。本标推的附录A为资料性附录
本标由中国机械1业联合会提出。本标准由全国安印机械标准化技术委员会（SA(/：147)叶口GB/T4591—2005
本标准起草单位：全国复印机械标推化技术委员会秘书处，国家复印机质量监督检验中心、上海富上施乐有限公司，
本标雄主要起单人：」宗敬，毕明珠、冷欣新、上建华、陆柏明。本标推所代替标准的历次版本发布情况为：CB/14501—1984,GB/T45921981,GHB/T4591—1992。1范围

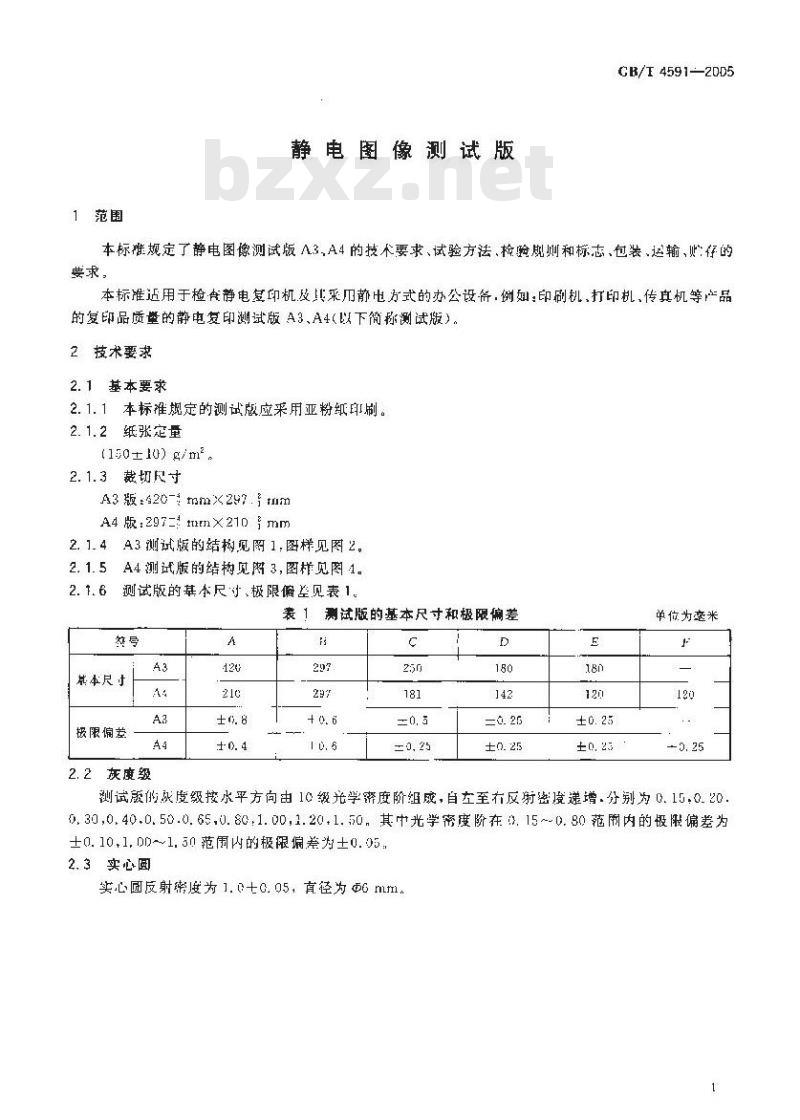

静电图像测试版
CB/I 4591-20D5
本标准规定了静电图您测试版A3，A4的技术要求、试验方法、检验阅则和标志、包装、运输、购任的要求。
本标准适用于检食静电复印机皮其乘用静电方式的办公设备.例如：印刷机,打印机、传真机等产品的复印品质塑的静电复印测试版A3、A4（以下简称测试版）。2技术要势
2.1基本要求
2.1.1本标准规定的测试版应采用亚粉纸印刷。2.1.2纸张定量
(150±10) g/m。
2.1.3裁切民寸
A3版:$20- mmX297.mm
A4版：297=1tmmX210mm
2.1.4A3测试版的结构见图1.图样见图2。2.1.5
A4测试版的结构见图3，图样见图4。测试版的基本尺计、极限偏差见表1。2.1.6
表 1测试版的基本尺寸和极限偏差贫号
基本尺寸
极限偏差
2.2灰度级
二 0, 25
单位为率米
测试版总度级接水平方向由10级光学率度阶组成，自左至有反射密境递增.分别为0.15.0.20，0,300,40.0.50.0.65.0.80,1.00，1.20.1.50，其中光学密度阶在0.15~0.80范用内的极限偏差为±0.10，1.00～1.50范围内的极限偏差为±0.05.2.3实心圆
实心圆反射密度为1.0十0.05，直径为@6mm。GB/T4591--2005
1— 尺t
2—水半起始线：
3—．均线条：
4— 实心黑区；
．实心画：
6—版名区：
7—分辨方风；
8—十学标：
9——标志图像：
16——层次；
12--版权区，
12——记录区.

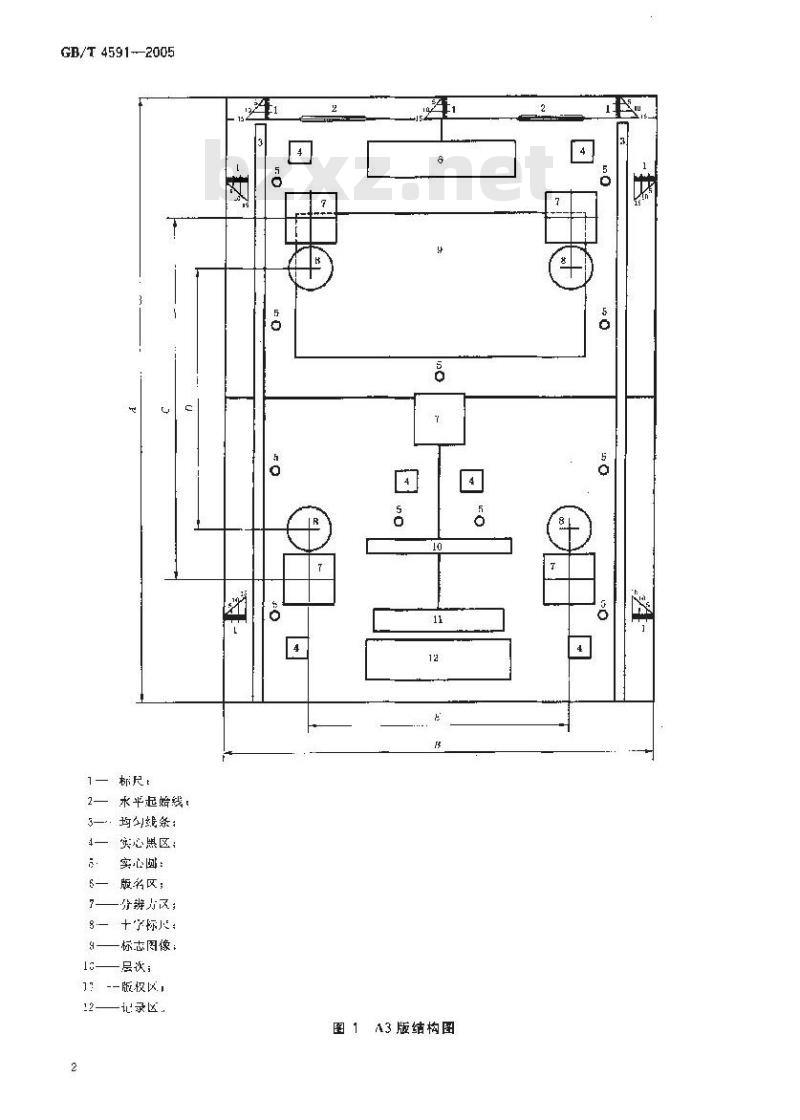

图1A3版结构图
静电图像测试版
GB/T4591-2005
会国复印机被标准化技术委员会S1C/TC1172005年3！别有效奥3年N，x
让率器设数：

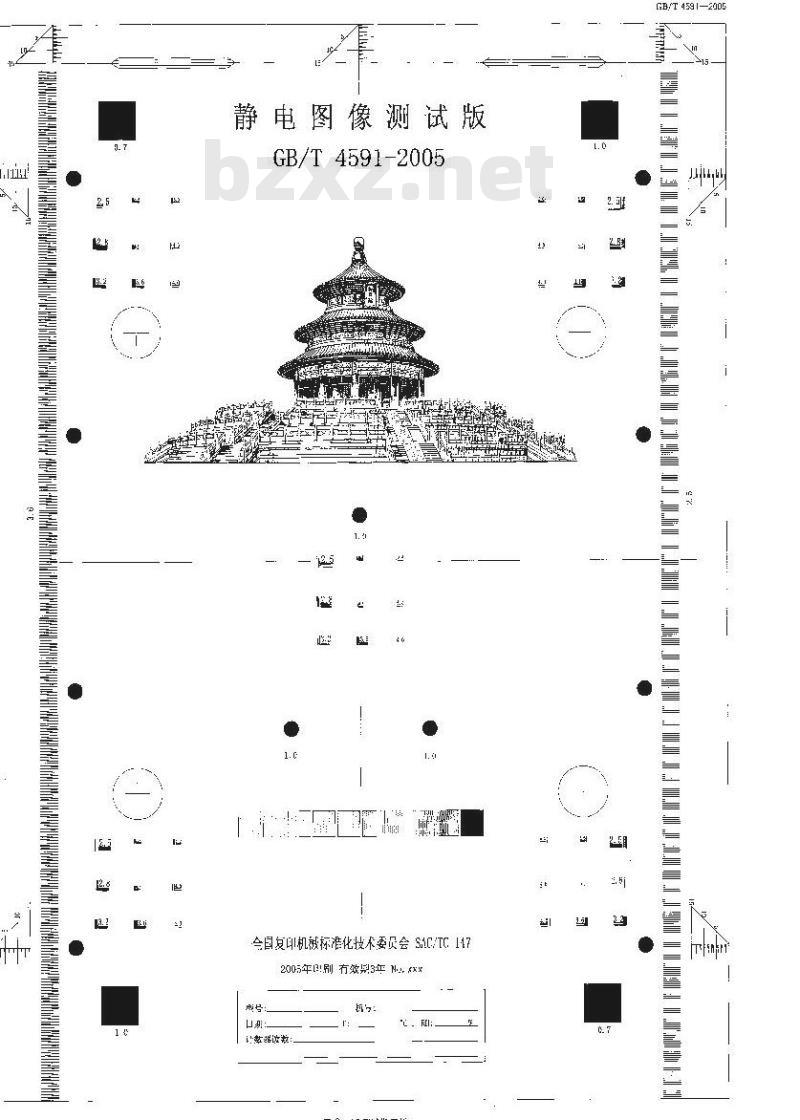

图2A列试防再样
GB/T 4591—2005
标尺；
水半起始线：
均句截条：
实心黑区；
5 — 实心；
版名区：
分力区：
f宁标尺：
标志图：
层次！
版权区，
记录区
图3A4版结构图
GB/T 4591—2005
静电图像测试版
GB/T4591-2005
会国复印机械标准化技术委员会SAC/TC1472005年印制有效期3年No.xxx
型号：
计数器读数：
4 A4 测试,板图样
GB/T 4391-2005
2. 4 实心黑区
实心黑区由 15 mm×15 mm 反射密度为 1. 0 : 门. 05 和 0. 79. 05 的两种组成。2.5均匀线条
2.5.1测试版左侧的纵向均匀线条图由变问频率为3.6线/mm的线条组成。2.5.2测试版右侧的缴向均匀线条阁由充问频率为2.5线/mm的线条组成。2.6标尺
测试版上共有7处15 mrr:标尺，其中水平三处.两侧各有两处。GK/T4591—2005
A3测试版两侧标尺，分别距水中心线150mm·水标尺分别所平点中心线120mm。A4测试版两侧标尺.分别归水中心线120 mm,水平标尺分别距垂直中心线80mm2.7背景
空白区友射密度0.02。
2. 8分辨力图
2.8.1分辨力图见图5。
2.8. 2分辨力图由 9 组不同空间频率的图样组成,每组图样为丘相垂直的各 5条线纠成，各组图样的空间频率按R20数系取值，分别为：2.3线/mm、2.8线/mm、3.2线/mm、3.6线/mm，4.0线/mm4.5线/mm.5.0线/mm,5.6线/mn.6.3线/mm。注：此处绒\\实际长\线对mm”，迪常称为\线/mm”。2.8.3各组图样空间频率的线条应清晰可辨，线条应平直，2. 8. 4 各组[图样空间频率的极限偏差为一6%。2. B. 5 分辨图共 5处,其中左右两处是刘称的,5/2
2.9十字线标尺
图 5 分辨力图
位于版面内对称位置,四角④间距相等,A3测试版间距为180 mm,A1谢试版间距为120 mm。2.10版名区
试版版名“静电图像测试版”文产采用初号宋体，标准缩号采月小初号未体。5
GB/T 4591—2005
2.11标志图像
测试版的大坛图橡为金国复印机械标推化技术委员会归口版权的专用图像。该圈像成画面猜晰、质感桦强，
2. 12版权区
版权区中版权单位名称采用二号宋体汉字，印刷时间、有效期和序号采用三号宋体，2.13记录区
记录区5号宋体
2.14外观质量
2.14.1测试版衣而成平整、密实、色泽均划、无划痕、弯曲、被折及使图案模糊利断裂的现象。2.14.2测试版空白区域反射密度不成大10.02，否则测试版失效。3试验方法
3.1试验条件
温度:15℃-~25℃
湿度：45%-65/ RH
3.2本标准2.1.6用刻度精度不低丁0.111m的线纹米尺检验。3. 3本标准 2. 2,2. 3、2. 4,2. 7,2. 14. 2 用推确度不低丁 0. 02 的光学密度计检验3.4本标准2.5，2.8.3条用剃度精度不低下0.01mm的万能.T.具显微镜或其他测长仪器检验。3.5本标准2.8.4用10×放大镜检查。3.6本标准2.14.1采用目视检在。4检验规则
4.1测试版的2.2、2. 3、2. 8 应逐张检验，合格后方可使用，4.2测试版应定期检定，检定周期为一年。使用中若严重损伤，以至不待合3.13规定时，应伴止使用，史换新版。测试版自印制之月起，有效期为三年。4.3每批测试版制作时应按2.1~2.13规定进行验.向批500张，抽样32账采用二次捆样方案，使用判别水平Ⅱ个格质量水平 AQL为1.0.判定数组为]。5标志、包装、运输、贮存
5.1每张测试版应标有名称和编凸。5.2每张测试版应有检验合格证。5.3每张测试版装入黑色塑料袋内防止正变色,平整放昏，避免皱折、别伤及变形，5.4测试版采用硬质包装材料保护运输。5.5测试版应账行在温度5℃~35℃，空气相对湿度50%～70%，无魔蚀性气体，避光的室内环境中。6
A. 1用途和适用范围
附录A
（资料性附录）
静电图像测试版使用说明
GB/T 4591--2005
本测试版用于静电复印机及采用静电方式的办公设备和消耗材料性能的检测，凡研究、察定、牛产使用、维修皮销售单位均应配备：A.2技术性能范围
本测试版共有两种规格，即A3(420 r1mX29rum)和A4(297mumX210mm)。用户可根据需选用。A.2.1测试项目
4.2.1.1密度：复印品「实心圆区的光学反射密度。A.2. 1. 2底灰:复印品上空片区的光学反时密度。A.2.1.3友）或对比度：复印品上黑度与底之差值。A.2.1.4比例误差复印品上纵、横向线段长度与机底测试版上纵、横向线段长度变化的白分率A.2.1.5对角线误差：复印品上特定标记的两条对角线长度与测试版上相成的特定标记的条对角线长度变化的日分率。
A.2.1.6相对边误差：复印品上特定标记两对边长度之比与测试版上相应两对过长度之比交化的白分率，起始线误差：复印品上水平起始线与相麻测试版上水平起始线位置的变化量。A. 2. 1. 7
分辨力：复印品能清晰辨别的每墓米内所包含的线对数。A. 2. 1. 8
复印品层饮：复印品对测试版上度级的复印效果。A. 2. 1. 9
A,2.1、10边缘效应：复印品对实心黑区复印黑度的均勾性。定影外固度：复印品上图像经定影后固差或粘附的纠度。A.2. 1. t1
密虚不均勾性：复印品上实心例最大黑度与最小黑度差与最大熙度的白分比。A.2. 1. 12
A.2.1.13图像倾斜误差：复印品上围像的倾斜程度。A.3直观检查及调试项目
A. 3. 1. 1
镜头视场角的轴向对称性情况。A.3、1.2对半包调摔像的复印效果，A.3.1.3黑度不均句性，
A.3.1.4直规检查分辨力。
A.3.1.5骤光量的正确选择。
A.4使用方法及规则
A.4、1水平起始线
本图出所纸过 A3为 15 mm,A4为 1! mm的中心线基准线·上 下各2条线条组度,间所 1 mm,共有左，有两组，尚测量复印品水起始线误差时即测单复印品纸逆与水起始綫间距离和相碰测版边水平起始线距离之差·见公武（A.1）：起始线误差一L＇1
GB/T4591—20D5
式中：
1.——复印品1:水平起始线与纸边离，单位为毫米（mm)：测试版上水平起始线与版边距离，单位为毫米（mm）图像倾斜误差，见公式（A.2)，式中：
图像倾斜误差=（1r—t）（左）测试版起始线在100tml长度上左，右两端点到版边距离，单位为毫米（tm1）：（云、.—复印品起始线在100mm长度上左、右两端点到纸边距离，单位为毫米（mm)。4. 4. 2分辨力围
分布于四周及中心部位，即上、下左、中、右共5图，在40m1m40Im的正方形中，直角线由黑白相等立相垂直的5组线组成，按公比.-V20分成9组.空间额率为2.5、2.8.3.2、3.6、4.0、4.5、5.0、5.6、6.3.各数字衣示每毫米容纳的线对数（线/mm1)，用放大镜检查各组分销力图中能清晰分辨的横、纵向的线对数，
A.4.3十字线标尺
位于版面内对称位置，四角④问距相等，A3测试版其问距为180mm，A4测试版其问距为120mm·内其尺寸的变化检测复印品的比例误差和对角线误差，分别见公式（A.3)和见公式（A.4)。比例误差 =（1:—L/I.× 100%
式中：
测试版标尺长（中心距），单位为整米（mm)；——复印品1对应标火长（中心距），单位为落米（mm）：对角线误差一|d1/dd，/t：i×100%武中，
d：+t：测试版标尺对角线长，单位为旁求（mm）t,at.'
一复印品上对应标尺对角线长，单位为毫米（mm）。A.4.4实心黑区
+-( A 4)
由15tnrm义15mm正方形组成，反射密度分别为1.0和0.7成对角线排列，由复印品在此面积内的复印均勾性检测边缘效应。同时可以检查复印品对半色调图像的复印效果：测出上、下、左、右点的反射密度，D，、D、D、I)，与中心点反射密度的比。比值越大，边缘效应越准.4.5实心圆图
由位于测试版两侧和中火的11个直径6mm的圆组成.光学反射密度为1.心，用以检测复印品的图像密度、定影牢制度、密度不均勾性、密度变化等项目。4.4.6均匀线条
位于测试版两侧，用空问频率为2.5和3.6的线条组成，检查复印品复印均句性情况。A.4.7灰度级
采用水方向的10级光学密度阶，每阶由9mm×10mm知形网点图组成，其光学反射密度为0.15~1.50，用以检查复印品对灰度级的复印效果，日测评定可连续分辨的密度级数。1. 4.8记录区
位于测试版的下部，试验中记录用。8
A.5贮存，包装与标志
GB/T4591-2005
A.5.1测试版必须贮存于温度5℃~35℃相对湿度50%-~70%的无腐蚀性气体的环境内A.5.2
剩试版必须装人密封塑料袋内平整放置.以免光照、皱折、划伤、潮湿及变形
