- GB/T 20077-2006 一次性托盘

【国家标准(GB)】 一次性托盘
本网站 发布时间:
2024-07-10 22:09:35
- GB/T20077-2006
- 现行
标准号:
GB/T 20077-2006
标准名称:
一次性托盘
标准类别:
国家标准(GB)
标准状态:
现行-
发布日期:
2006-01-18 -
实施日期:
2006-07-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
110.66 KB
出版社:
中国标准出版社书号:
155066.1-27645页数:
16开, 页数:6, 字数:9千字标准价格:
8.0 元出版日期:
2006-07-01计划单号:
20010226-T-347

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了一次性托盘的尺寸和额定载荷、材质、要求及试验方法。本标准适用于一次性托盘的生产、使用、管理和检测。 GB/T 20077-2006 一次性托盘 GB/T20077-2006

部分标准内容:

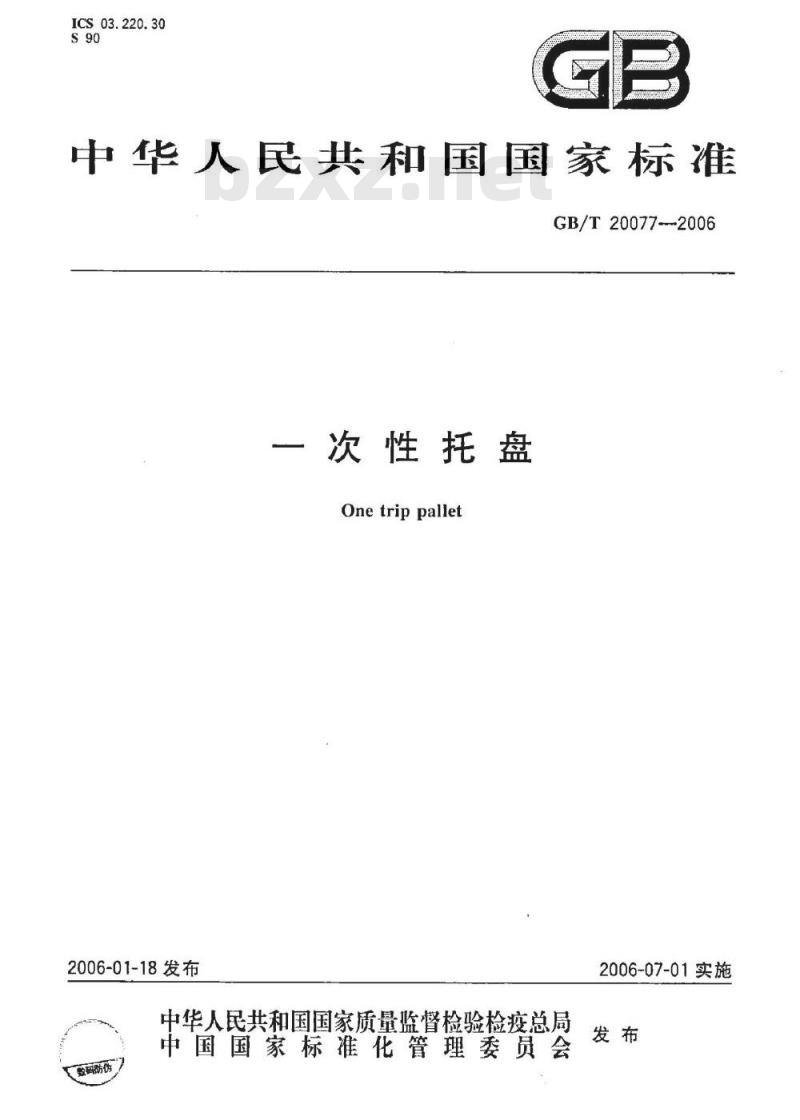

ICS 03.220.30
中华人民共和国国家标准
GB/T20077---2006
一次性托盘
One trip pallet
2006-01-18发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伤
2006-07-01实施

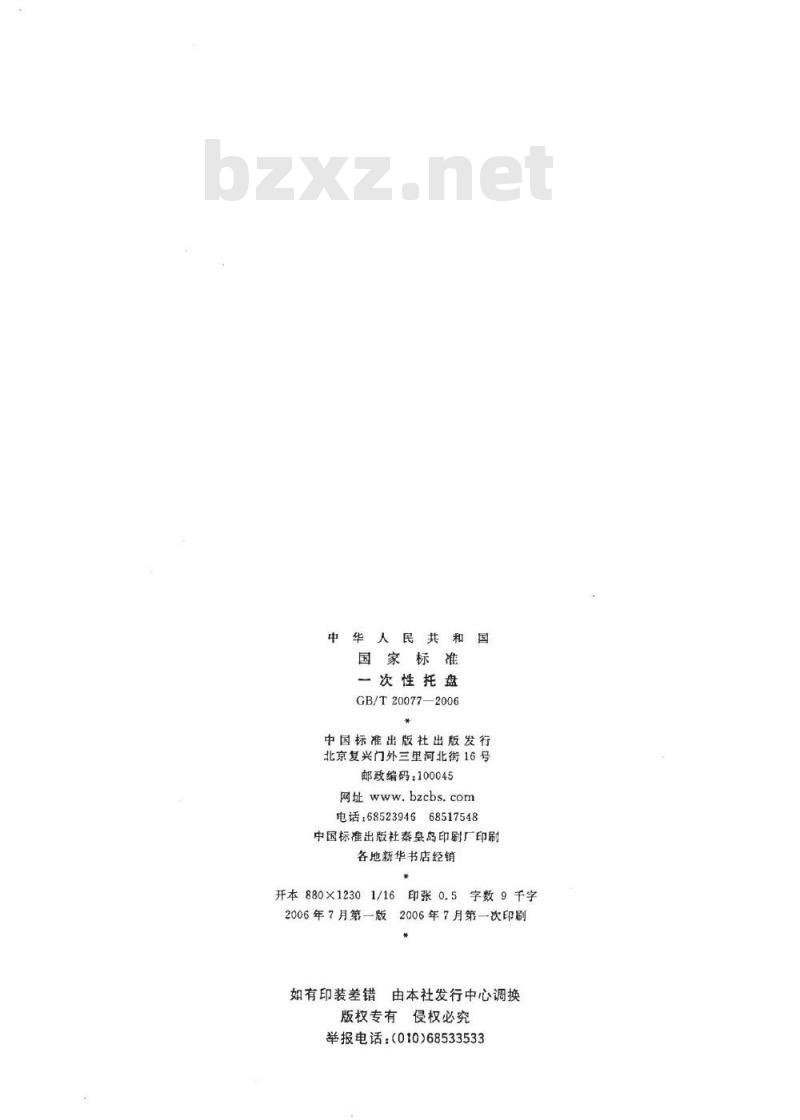

华人民共和
国家标准
一次性托盘
GB/T20077—2006免费标准bzxz.net
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码:100045
网址bzcbs.com
电话:68523946
68517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
01/16印张0.5字数9千字
开本880×1230
2006年7月第一版 2006年7月第一次印刷*
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话:(010)68533533

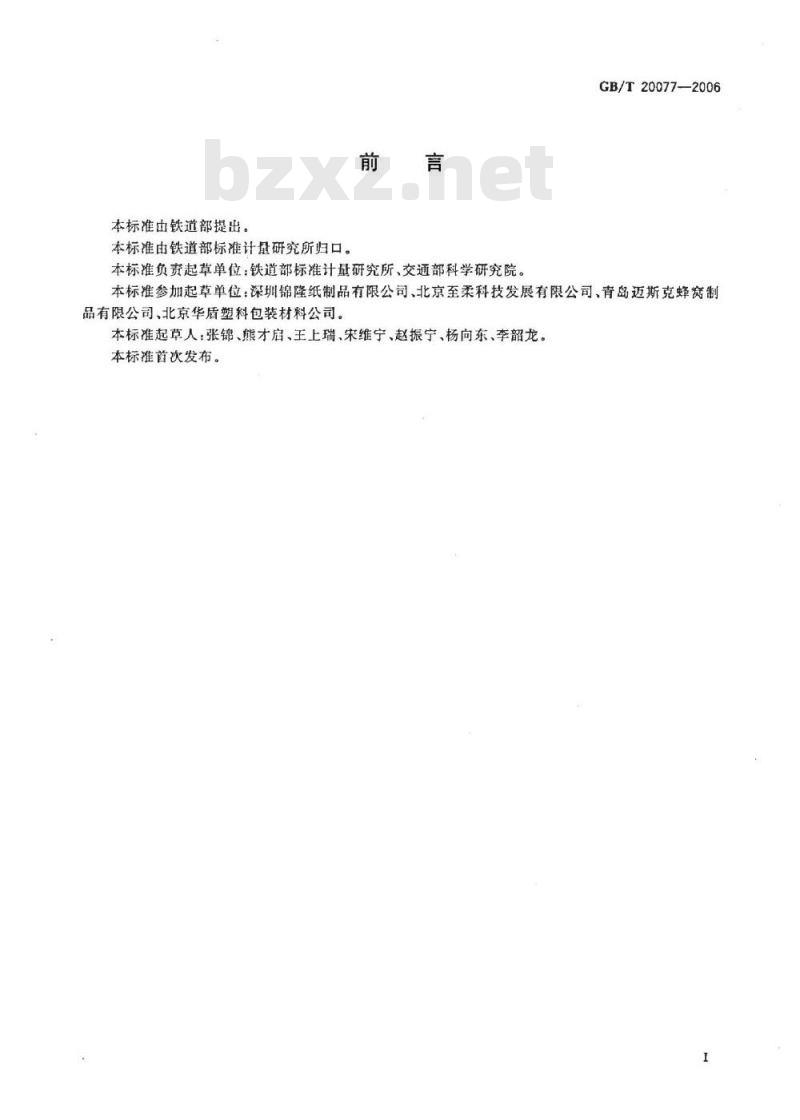

本标准铁道部提出。
本标准由铁道部标准计量研究所归口。前
本标准负责起草单位:铁道部标准计量研究所、交通部科学研究院。GB/T20077—2006
本标准参加起草单位:深圳锦隆纸制品有限公司、北京至柔科技发展有限公司、青岛迈斯克蜂窝制品有限公司、北京华盾塑料包装材料公司。本标准起草人:张锦、熊才启、王上瑞、宋维宁、赵振宁、杨向东、李韶龙。本标准首次发布。

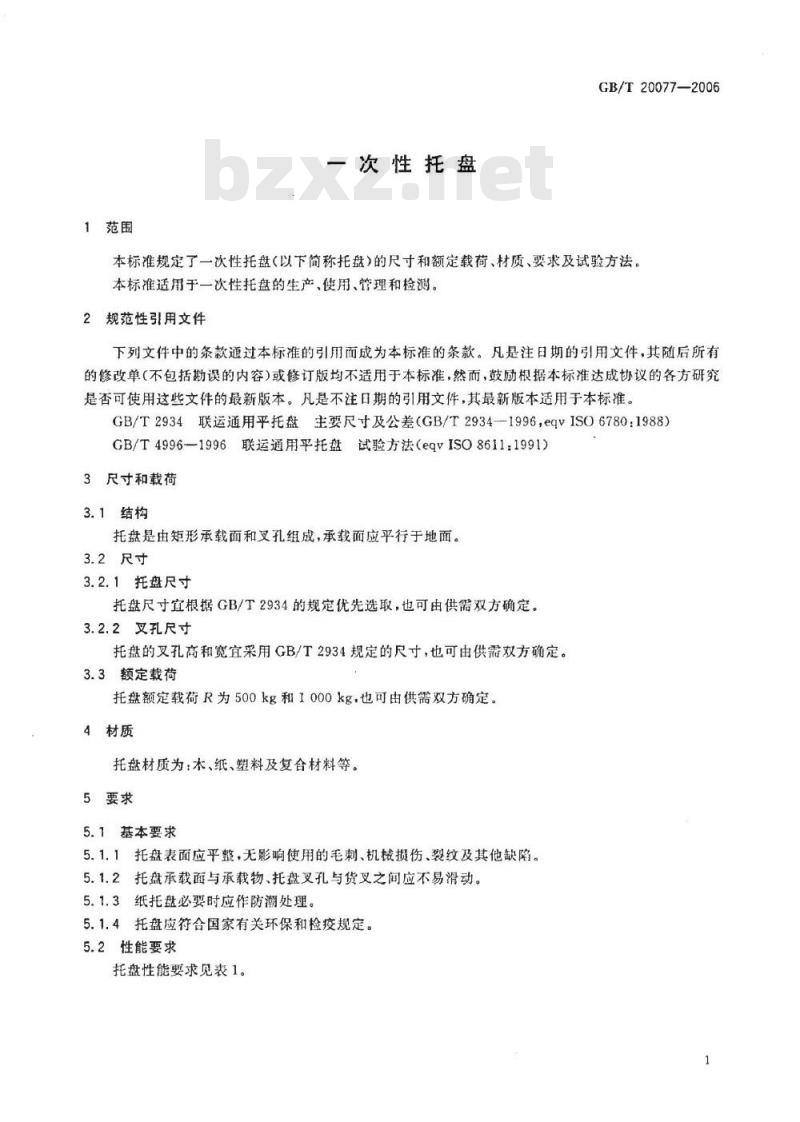

1范围
一次性托盘
GB/T20077—2006
本标准规定了一次性托盘(以下简称托盘)的尺寸和额定载荷、材质、要求及试验方法。本标准适用于一次性托盘的生产、使用、管理和检测。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。GB/T2934联运通用平托盘主要尺寸及公差(GB/T2934-1996,eqVISO6780:1988)GB/T4996-1996联运通用平托盘试验方法(eqvISO8611:1991)3尺寸和载荷
3.1结构
托盘是由矩形承载面和叉孔组成,承载面应平行于地面。3.2尺寸
3.2.1托盘尺寸
托盘尺寸宜根据GB/T2934的规定优先选取,也可由供需双方确定。3.2.2叉孔尺寸
托盘的叉孔高和宽宜采用GB/T2934规定的尺寸,也可由供需双方确定。3.3额定载荷
托盘额定载荷R为500kg和1000kg,也可由供需双方确定。4材质
托盘材质为:木、纸、塑料及复合材料等。5要求
5.1基本要求
5.1.1托盘表面应平整,无影响使用的毛刺、机械损伤、裂纹及其他缺陷。5.1.2托盘承载面与承载物、托盘叉孔与货叉之间应不易滑动。5.1.3纸托盘必要时应作防潮处理。5.1.4托盘应符合国家有关环保和检疫规定。5.2性能要求
托盘性能要求见表1。
GB/T20077—2006
压力试验
顶铺板抗弯试验
500mm角跌落试验
6试验方法
6.1试样预处理条件
试验载荷

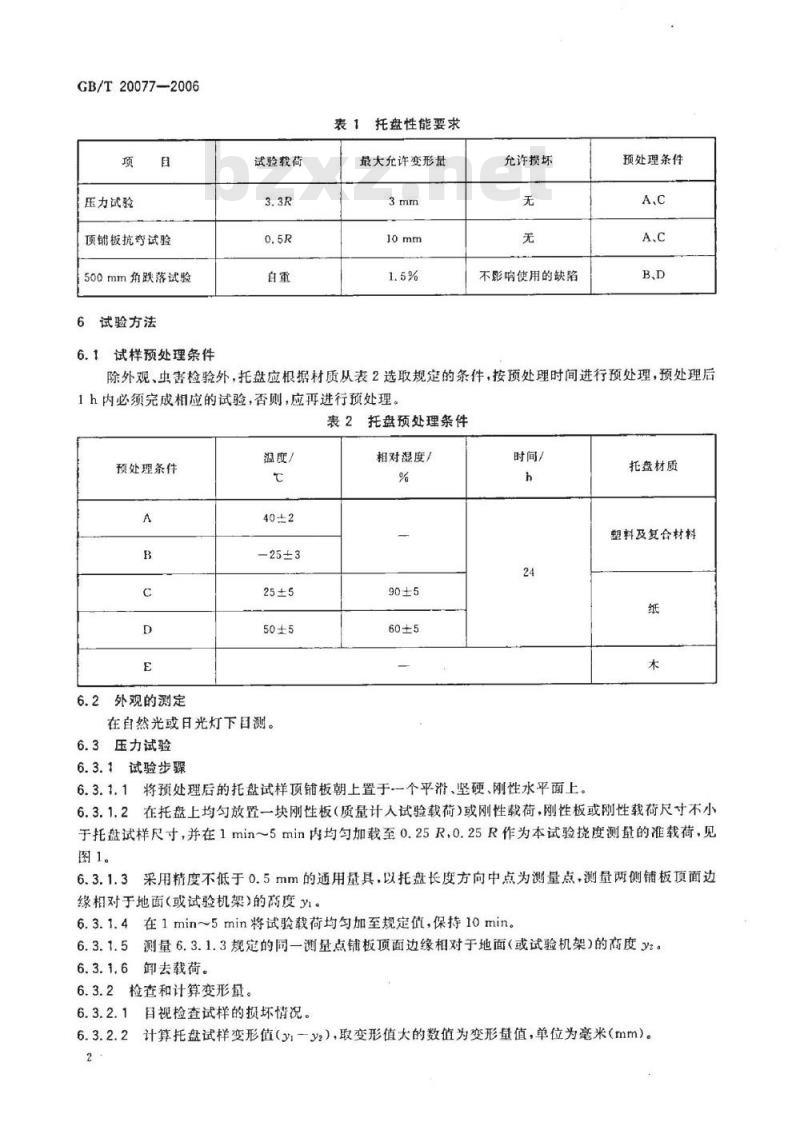

表1托盘性能要求
最大允许变形量
允许损坏
不影响使用的缺陷
预处理条件
除外观、虫害检验外,托盘应根据材质从表2选取规定的条件,按顶处理时间进行预处理,预处理后1h内必须完成相应的试验,否则,应再进行预处理。表2托盘预处理条件
预处理条件
6.2外观的测定
温度/
—25±3
在自然光或日光灯下目测。
6.3压力试验
6.3.1试验步骤
相对湿度/
时间/
6.3.1.1将预处理后的托盘试样顶板朝上置于一个平滑、坚硬、刚性水平面上。托盘材质
塑料及复合材料
6.3.1.2在托盘上均匀放置一块刚性板(质量计人试验载荷)或刚性载荷,刚性板或刚性载荷尺寸不小于托盘试样尺寸,并在1min~5min内均匀加载至0.25R,0.25R作为本试验挠度测量的准载荷,见图1。
6.3.1.3采用精度不低于0.5mm的通用量具,以托盘长度方向中点为测量点,测量两侧铺板顶面边缘相对于地面(或试验机架)的高度。6.3.1.4在1min~5min将试验载荷均匀加至规定值,保持10min。6.3.1.5
测量6.3.1.3规定的同一测量点铺板顶面边缘相对于地面(或试验机架)的高度yz。卸去载荷。
6.3.2检查和计算变形量。
目视检查试样的损坏情况。
6.3.2.2计算托盘试样变形值(y一y2),取变形值大的数值为变形量值,单位为毫米(mm)。2
测试点
6.4顶铺板抗弯试验
6.4.1试验步骤
3.3R(含刚性板)
图1压力试验示意图
GB/T 20077—2006
试验裁荷
剧性板
试验托盘
水平面
6.4.1.1将预处理后的托盘试样顶铺板朝上置于一个平滑、坚硬、刚性水平面上。6.4.1.2在托盘顶铺板上沿两叉孔中心线分别放置两个外径50mm的钢管,长度不小于托盘长度,见图2。
6.4.1.3在两钢管上对称放置一块刚性板(质量计人试验载荷)或刚性载荷,刚性板或刚性载荷尺寸不小于托盘试样尺寸。在1min~5min内将载荷均勾加载至0.25R,0.25R作为本试验挑度测量的准载荷。
6.4.1.4用6.3.1.3规定的量具测量托盘两侧叉孔钢管垂直中线处叉孔的高度y1。6.4.1.5在1min~5min将试验载荷均勾加至规定值,保持10min。0.5R(含刚性板)
测试点
图2顶铺板抗弯试验示意图
6.4.1.6测量6.4.1.4规定的同一测量点叉孔的高度y6.4.1.7卸去载荷。
6.4.2检查和计算变形量
6.4.2.1目视检查试样的损坏情况。试验载荷
阴性板
加载头(钢管)
试验托盘
水平面
6.4.2.2计算托盘试样两侧叉孔的变形值(1一2),取变形值垃大的数值为变形量值,单位为毫米(mm)。
6.5角跌落试验
6.5.1试验步骤
将预处理后的托盘试样,按GB/T4996-1996第9.2条规定进行试验,跌落高度500mm,取任意一角跌落3次,见图3。
GB/T20077—2006
6.5.2检查和计算变形量
6.5.2.1自视检查试样的损坏情况。6.5.2.2计算托盘试样规定两点间距的变化值,取第一次前和第三次后的差值(l,一1)为变形量值,单位为毫米(mm)。
试验托盘
图3角跌落试验示意图
7标志、运输、贮存
7.1标志
每个托盘或合格证上应有标志,标明生产厂名称、厂址、商标、规格、标准号、载荷量和生产日期。7.2运输
运输中托盘应摆放整齐。纸托盘应有避雨、防水措施。7.3贮存
室内通风、于燥处贮存。
版权专有侵权必究
书号:155066·1-27645
GB/T20077-2006
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
