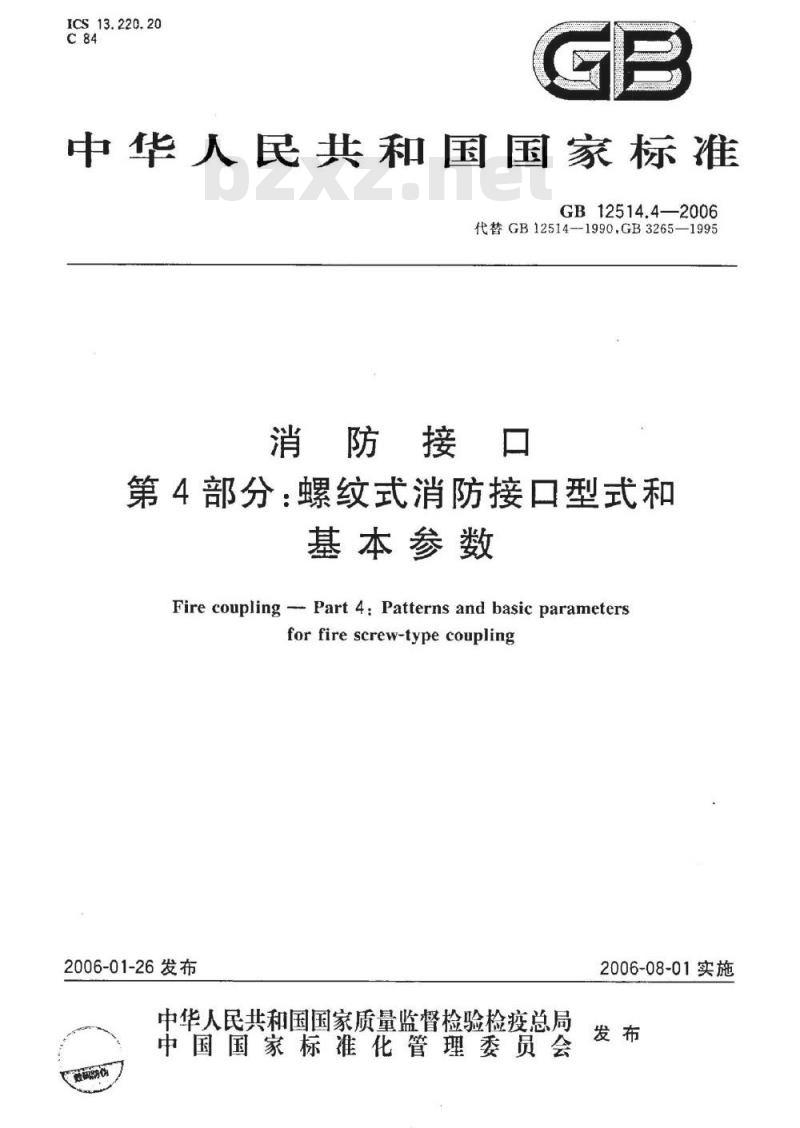

【国家标准(GB)】 消防接口 第4部分：螺纹式消防接口型式和基本参数

ICS13.220.20
中华人民共和国国家标准
GB12514.4—2006
代替GB12514—1990.GB3265—1995消防接口
第4部分：螺纹式消防接口型式和基本参数
Fire coupling -- Part 4: Patterns and basic parametersforfirescrew-typecoupling
2006-01-26发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2006-08-01实施

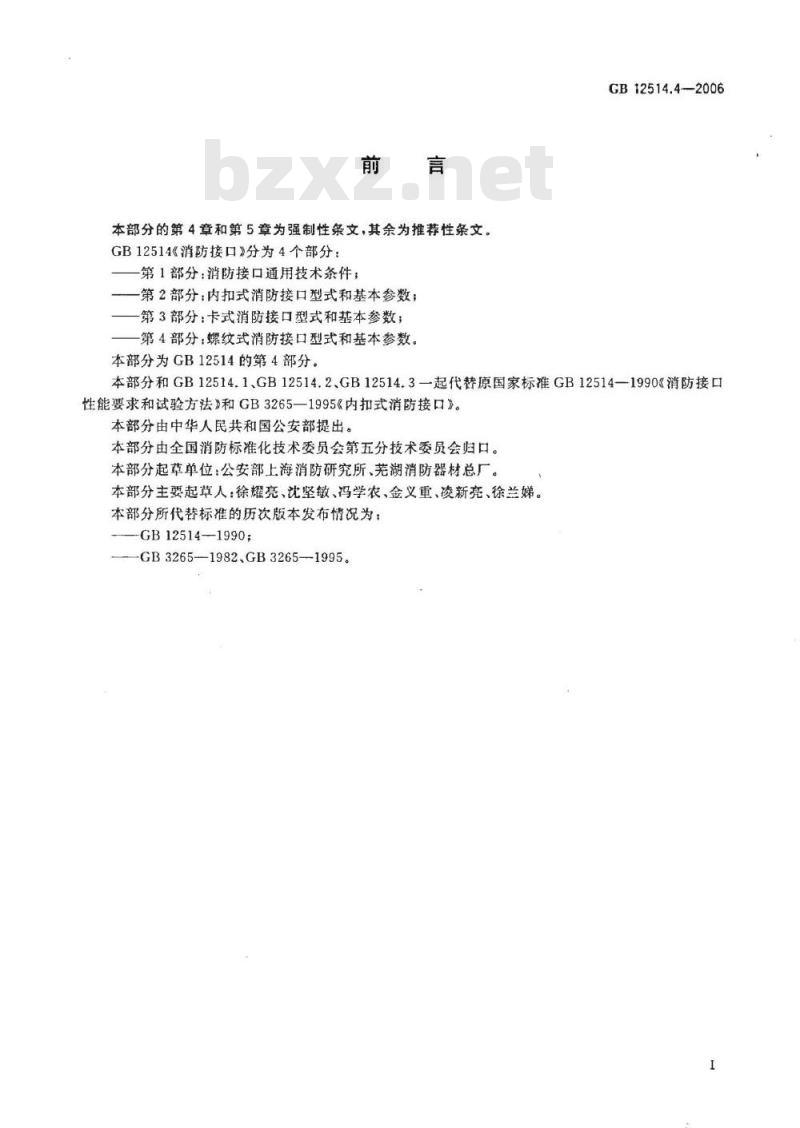

本部分的第4章和第5章为强制性条文，其余为推荐性条文。GB12514《消防接口》分为4个部分：第1部分：消防接口通用技术条件；第2部分：内扣式消防接口型式和基本参数；第3部分：卡式消防接口型式和基本参数；第4部分：螺纹式消防接口型式和基本参数。本部分为GB12514的第4部分。
GB12514.4—2006
本部分和GB12514.1、GB12514.2、GB12514.3一起代替原国家标准GB12514—1990《消防接口性能要求和试验方法》和GB3265—1995《内扣式消防接口》。本部分由中华人民共和国公安部提出。本部分由全国消防标准化技术委员会第五分技术委员会归口。本部分起草单位：公安部上海消防研究所、芜湖消防器材总厂。本部分主要起草人：徐耀亮、沈坚敏、冯学农、金义重、凌新亮、徐兰娣。本部分所代替标准的历次版本发布情况为：GB12514-1990；
-GB3265--1982.GB3265—1995。1范围
消防接口免费标准bzxz.net

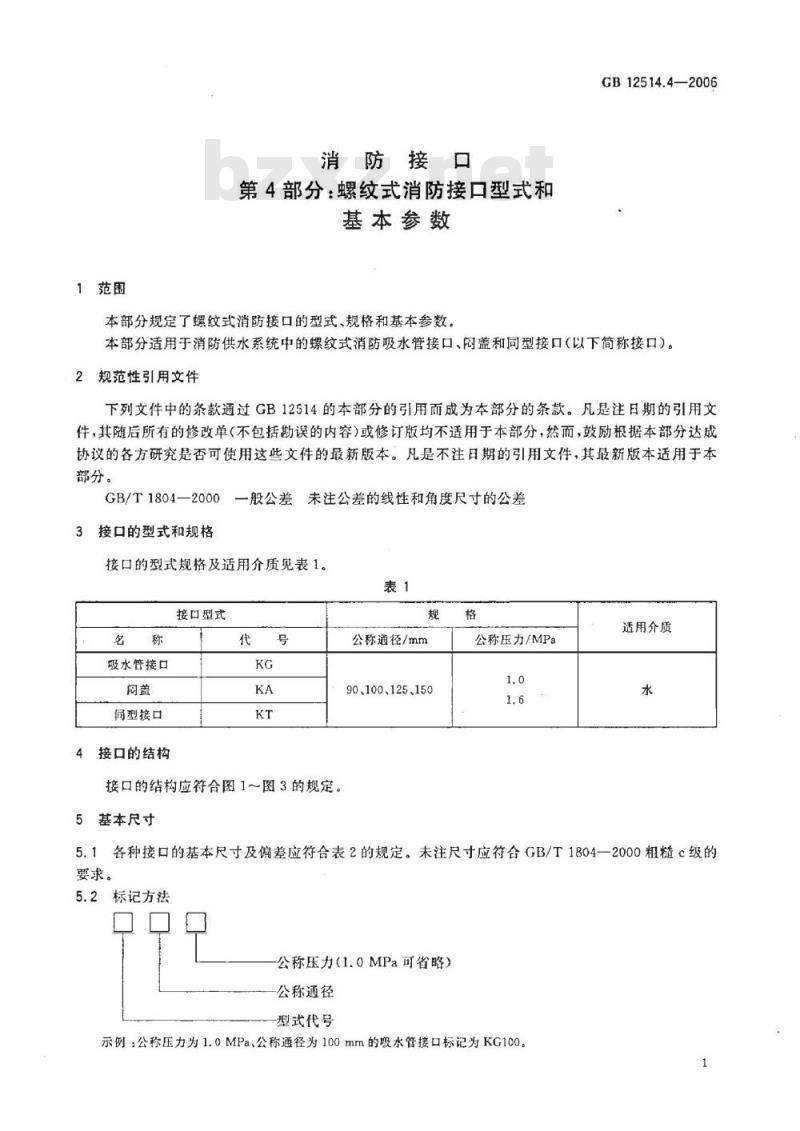

第4部分：螺纹式消防接口型式和基本参数
本部分规定了螺纹式消防接口的型式、规格和基本参数GB12514.4—2006
本部分适用于消防供水系统中的螺纹式消防吸水管接口、闷盖和同型接口（以下简称接口）。2规范性引用文件
下列文件中的条款通过GB12514的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差接口的型式和规格
接口的型式规格及适用介质见表1。表1
接口型式
吸水管接口
同型接口
接口的结构
接口的结构应符合图1～图3的规定。5基本尺寸
公称通径/mm
90、100、125、150
公称压力/MPa
适用介质
5.1各种接口的基本尺寸及偏差应符合表2的规定。未注尺寸应符合GB/T1804一2000粗糙c级的要求。
5.2标记方法
公称压力（1.0MPa可省略）
公称通径
型式代号
示例：公称压力为1.0MPa、公称通径为100mm的圾水管接口标记为KG100。1
GB12514.4—2006

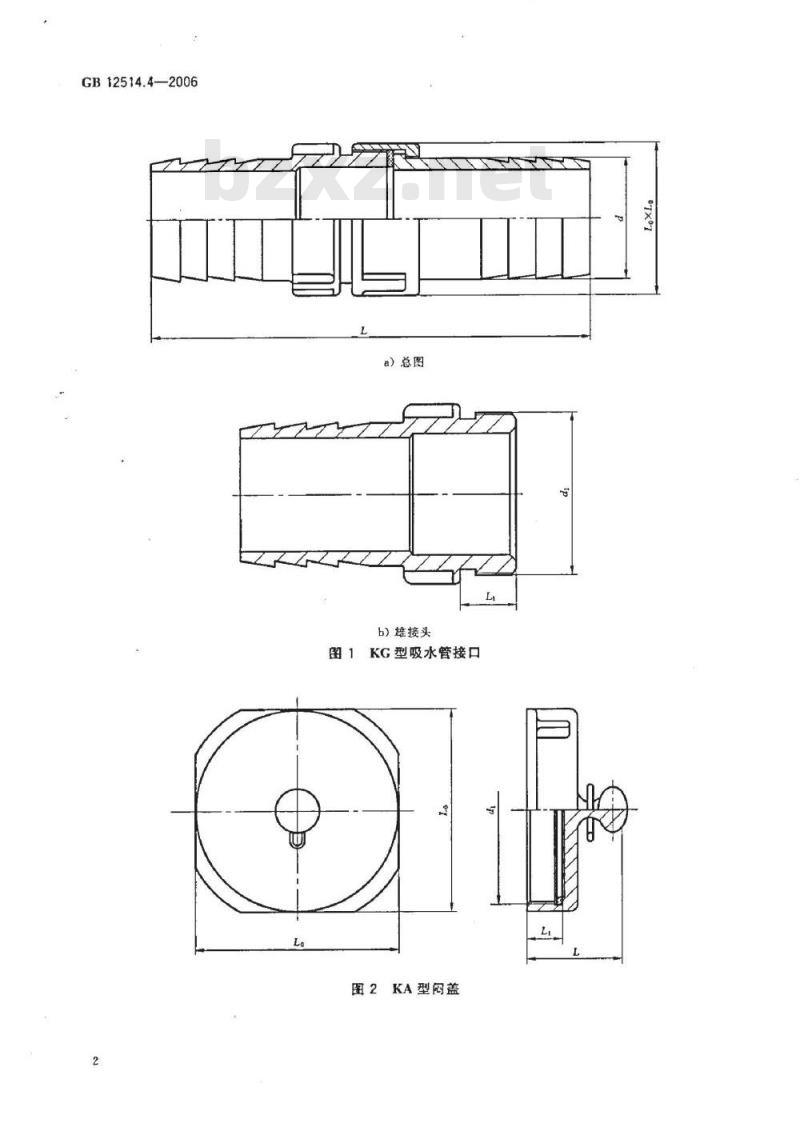

a）总图
b)雄接头
图1KG型吸水管接口
图2KA型闪盖
公称通径
KAKGKT
KAKGKT

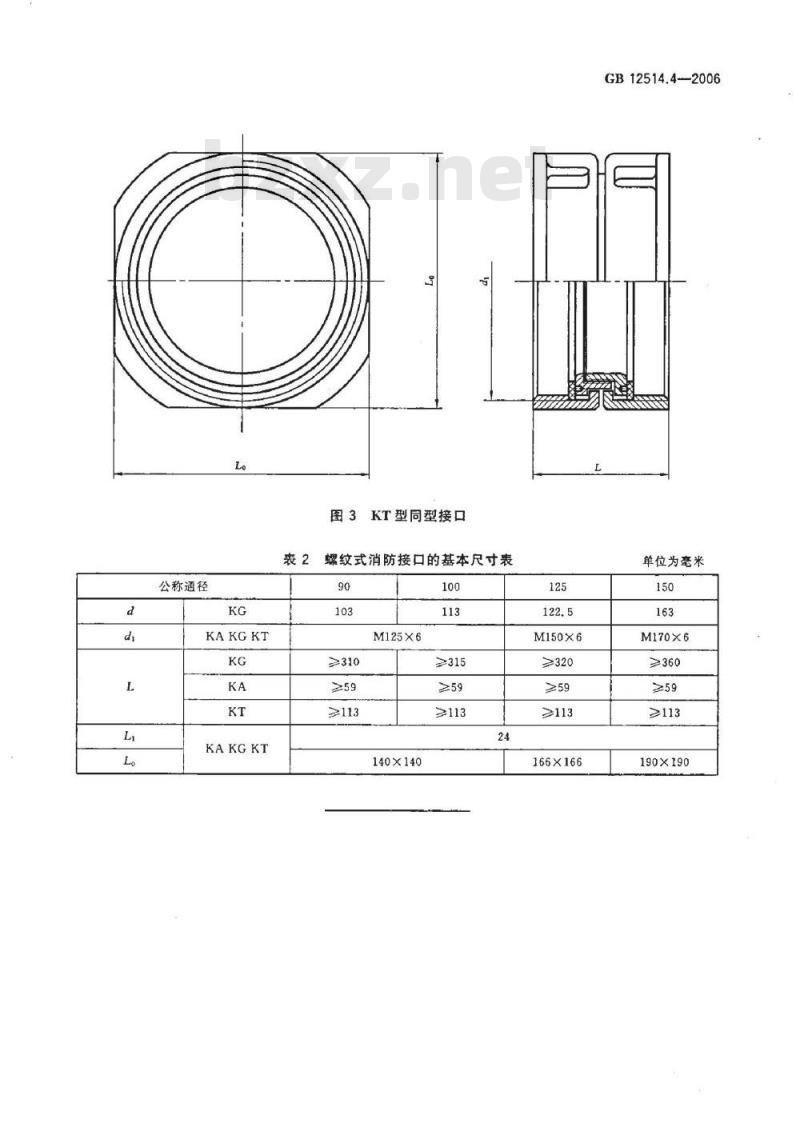

图3KT型同型接口
螺纹式消防接口的基本尺寸表
≥113
M125×6
140×140
M150X6
≥320
≥113
166×166
GB12514.4-2006
单位为毫米
M170X6
≥113
190×190
GB12514.4-2006
中华人民共和国
国家标准
消防接口
第4部分：螺纹式消防接口型式和基本参数
GB12514.4—2006
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址bzcbs.com
电话：6852394668517548
中国标准出版社秦岛印剧厂印刷各地新华书店经销
开本880×12301/16印张0.5字数7千字2006年7月第一次印刷
2006年7月第一版
如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：（010)68533533
