【国家标准(GB)】 造船 球鼻艏和侧推器符号

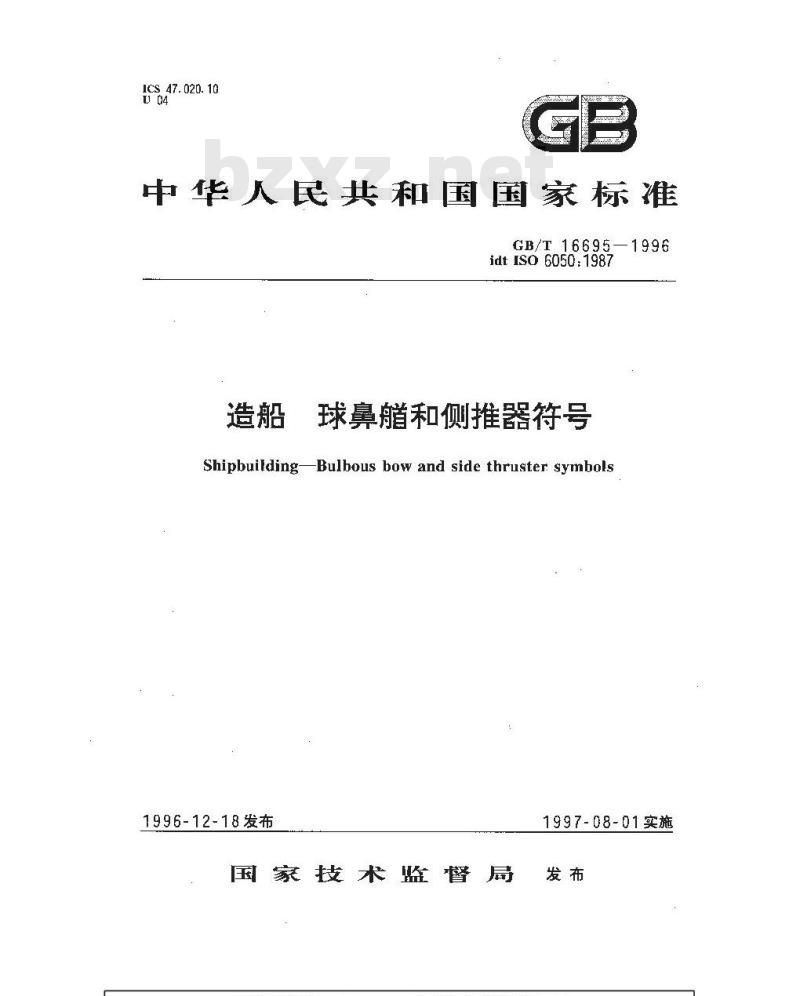

ICS 47. 020. 10
中华人民共和国国家标准
GB/T16695—1996
idtIS06050:1987
球鼻和侧推器符号
ShipbuildingBulbous bow and side thruster symbols1996-12-18发布
国家技术监督局
1997-08-01实施
CB/T16695—1996

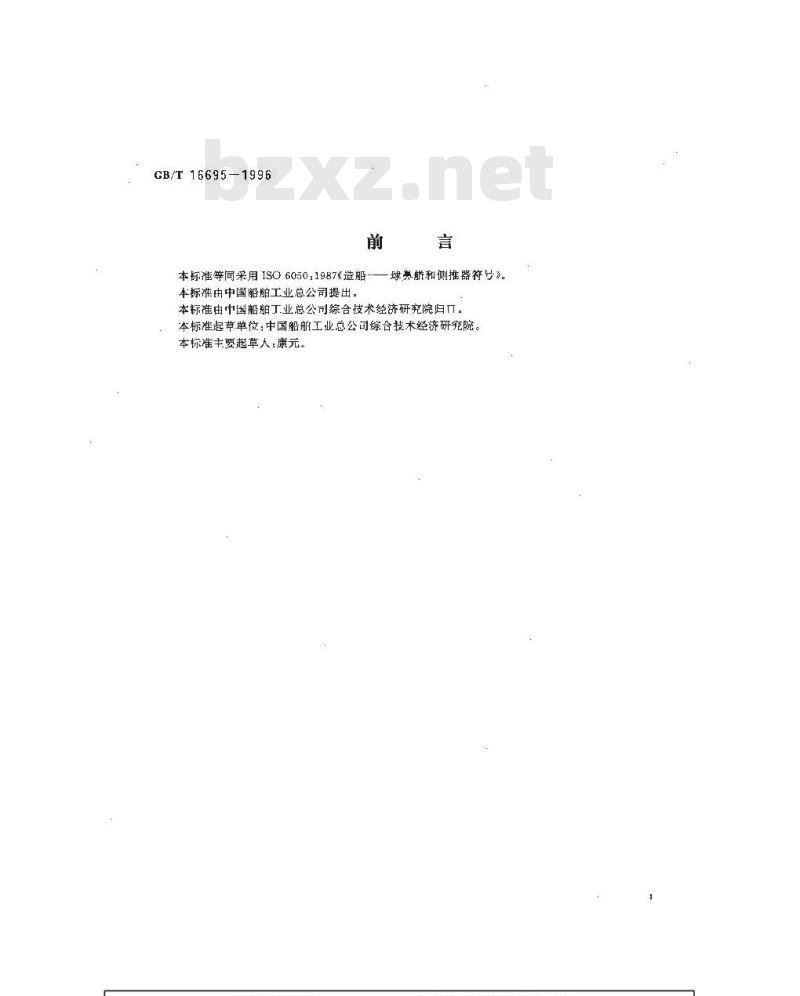

本标准等同采用IS06050：1987造船本标准由中国船舶工业总公司提出。球兴巅和侧推器符号》。
本标准由中国船舶工业总公司综合技术经济研究院归Ⅱ。本标准起节单位：中国船舶工业总公司综合技术经济研究院。本标准主要起草人：康元。
GB/T16695—1996

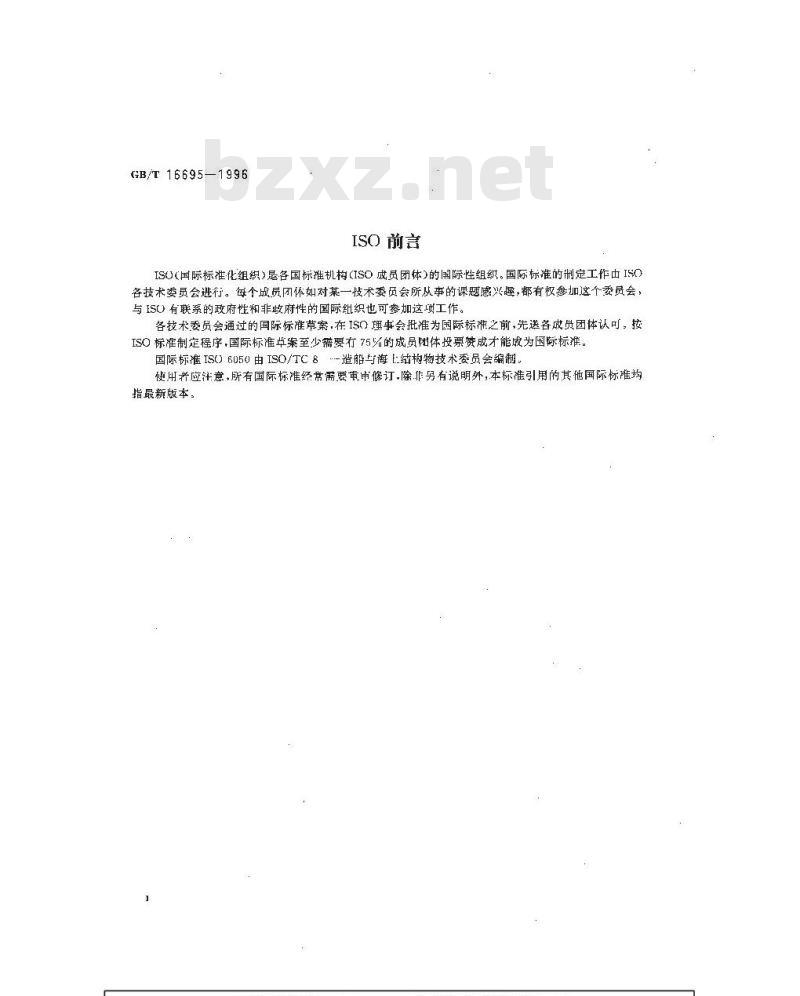

ISO前言
ISO（国际标准化组织>是各国标准机构（ISO成员团体）的国际性组织。国际标准的制定工作由ISO)各技术委员会进行。每个成员团体如对某一技术委员会所从事的课题感兴愿，都有权参加这个委员会，与ISC）有联系的政府性和非政府性的国际组织也可参加这项工作。各技术委员会通过的国际标准草案.在ISO理事会批准为国际标准之前，先送各成员团体认可，按ISO标准制定程序，国际标准卓案至少要有75%的成员闭体投票成才能成为国际标准。国际标准ISO6050由ISO/TC8…-造船与海E结构物技术委员会编制。使用者应注意，所有国际标准经常需要重中修订，除.作另有说明外，本标准引用的其他国际标难均指最新版本

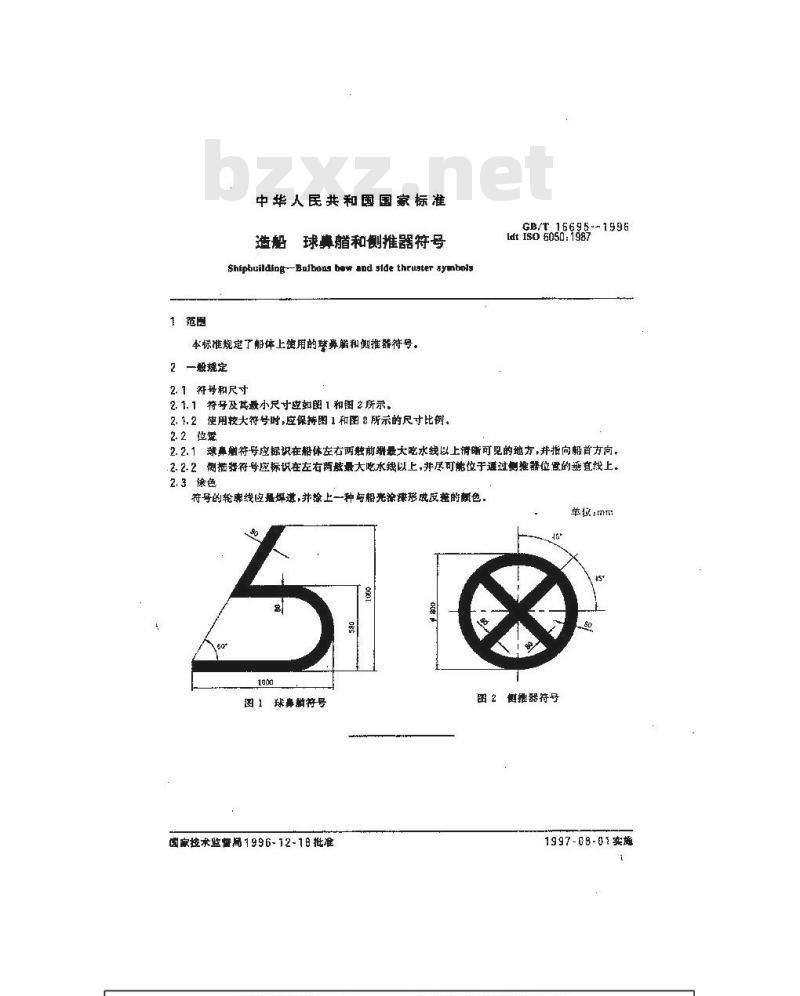

1范围
中华人民共和国国家标准
造球鼻躺和侧推器符号
Shipauildiag-Baboas bew and side thruster synbpls本标准规定了船体上使用的球鼻脂和侧推器符号。2一般规定
2.1符号和尺寸免费标准下载网bzxz
2. 1. 1符号及其最小尺寸应如图1 和图 2所示。2.1.2使用较大符号时，应保等图1和图2所示的尺寸比例。2.2位宽
GB/T16695--1996
Idt Iso 6050:1987
2. 2.1 球睾符号应标识在骼体左右两触前孵最大吃水线以上清晰可见的地方,并指向解首方向,.2. 2.2侧推器符号应标识在左右商贼最大吃水线以上,并尽可位于避过测推器位骨的垂直线上。2.3涂色
符号的轮率线应是焊遗，并徐上一种与船光染速形成反整的颤色og
图1球鼻躺符号
国家技水术监督局 1 996- 12-1日 批准国侧推器待号
单位：mm
1997-08-01实施
