【国家标准(GB)】 铁电陶瓷材料电滞回线的准静态测试方法

ICs31-030

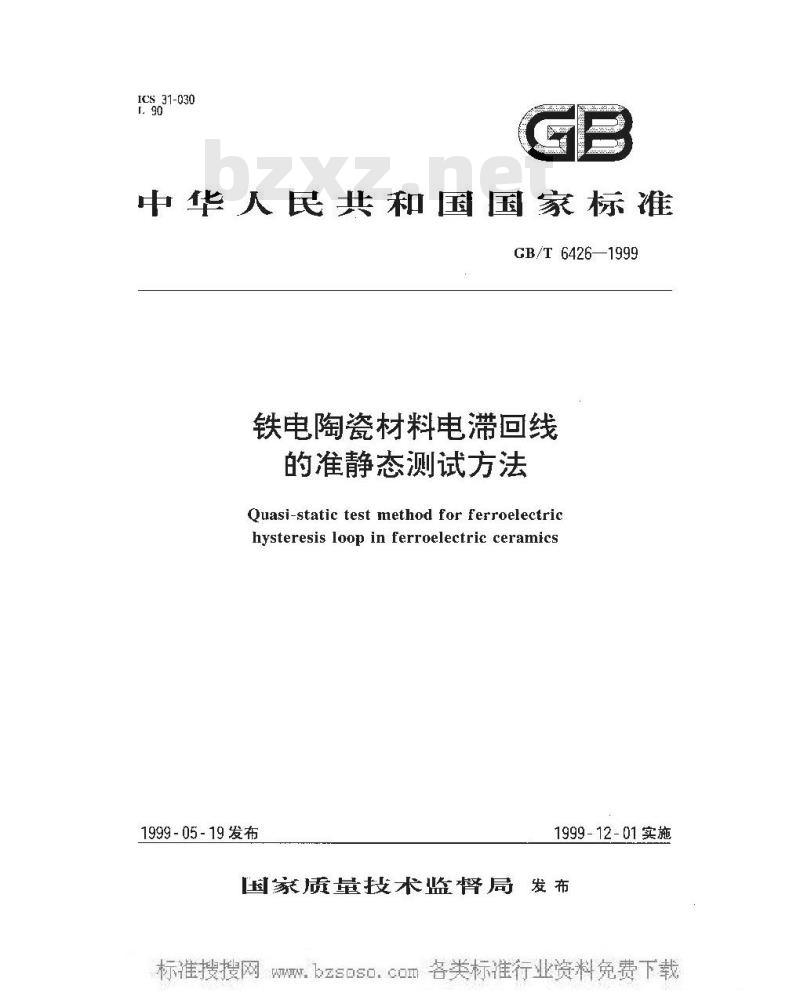

中华人民共和国国家标准
GB/T 6426—1999
铁电陶瓷材料电回线
的准静态测试方法
Quasi-static test method for ferroelectrichysteresis loop in ferroelectric ceramics1999-05-19发布
1999-12-01实施
封家质量技术监督局发布
WGB/T6426—1999

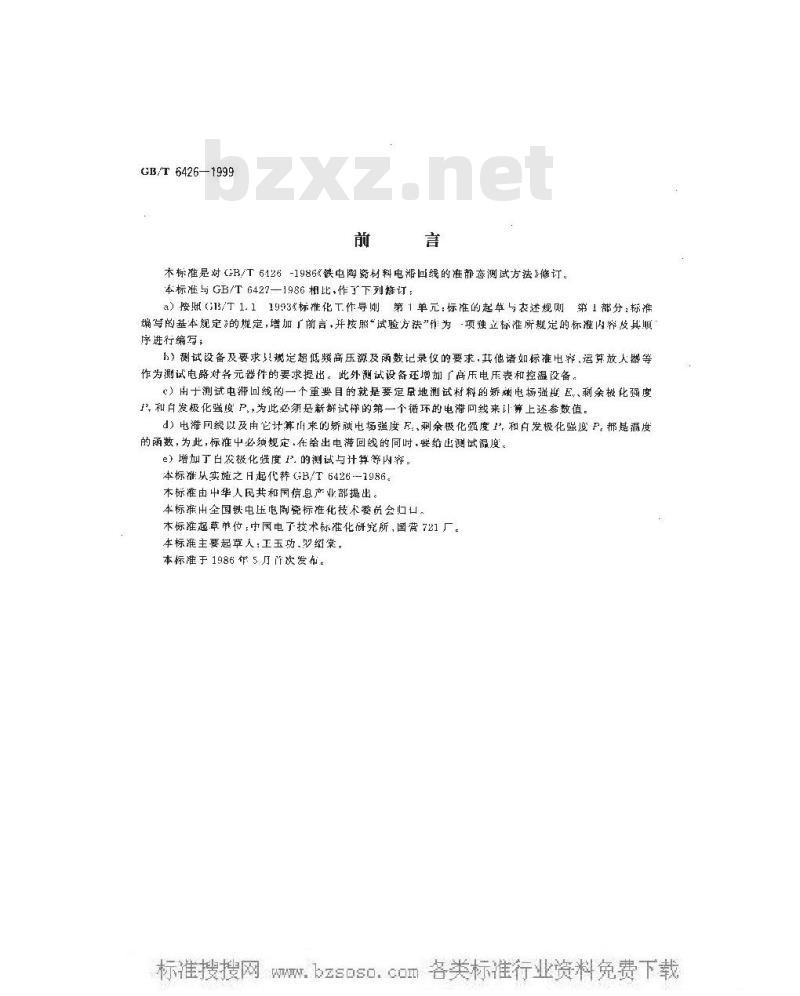

本标准是对GB/T6426-1986《铁电陶资材料电滞回线的准静态测试方法》修订。本标准与GB/T 6427—1986相比，作了下列订：a）按册(13/T 1. 11993岁标推化T.作导则 第 1 单元:标准的起草与衣述规则 第 1部分:标准编写的基本规定》的规定，增加「前言，并按照“试验方法”作为“项独立标准所规定的标准内窄放其顺序进行编写，
）测试设备及要求只规定超低频高压源及函数记录仪的要求，其他诸如标准电容、运算放人器等作为测试电路对各元器件的要求提出。此外测试设备还增加广高压电压表和控温没备。）出十测试电滞回线的一个重要目的就是要定至地测试材料的矫顽电场强出E。、剩余极化强度P，和白发极化强度P，为此必须是新鲜试样的第一个循环的电滞回线来计筛上述参数值。d）电游线以及由它计算山来的矫顽电场强度F、剩余极化崛度1，和白发极化强度P。帮是温度的函数，为此，标准中必须规定在给出电滞回线的同时.罄给出测试混度。e）增加丁白发极化强度1。的测试与计算等内客。本标游从实施之月起代帮（GB/T6426--1986。本标摊由中华人民共和国信息产业部提出。本标准出全国铁电压电刷瓷标准化技术委员会归口。本标准章单位：中国电了技术称准化研究所，国营721厂。本标准主要起草人：工玉功双绍棠，本标准于1986年5月首次发布。
W1范斑

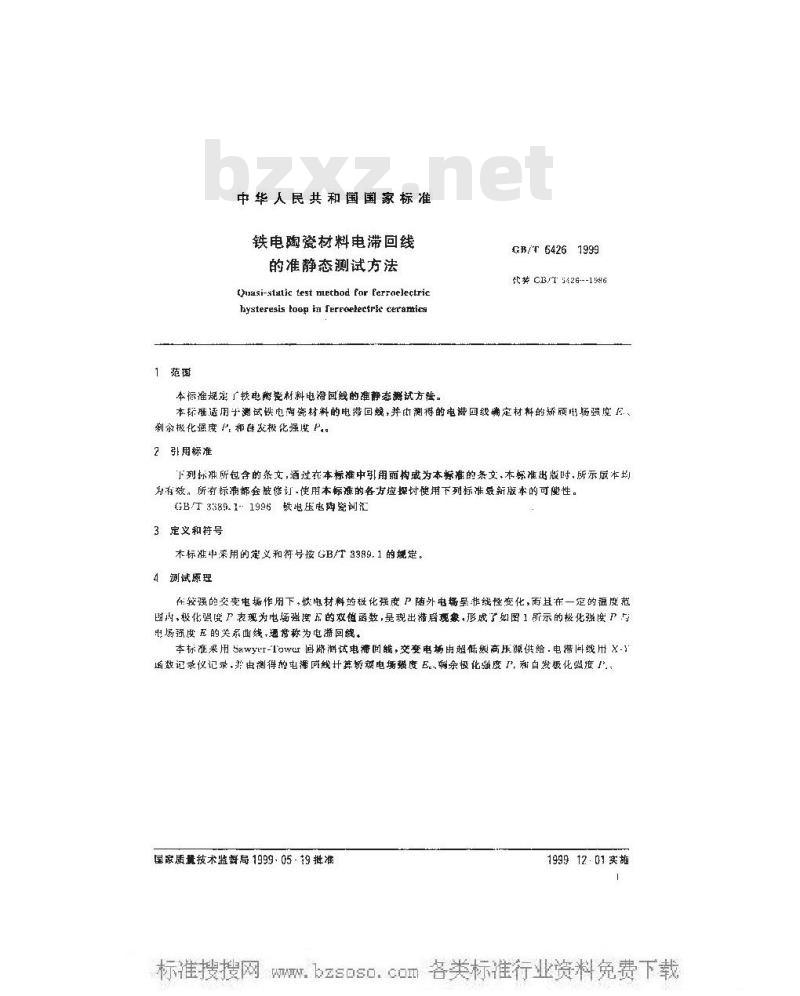

中华人民共和国国家标准
铁电陶瓷材料电滞回线
的准静态测试方法
Quasi-slalic test method for ferroelectrichysteresis toon in ferroelectrie ceramics本标准规定广铁密陷登材料电滞回线的准静态测试方法。GB/T 64261999
装B7T 5426---1586
本标维适用乎测试铁电陶瓷材料的电带回,并断测得的电滞回线谢定材样的矫顾电场强度 E.、剩余极化强度，抑自发极化强度P.。2引用标准
下列标雅所包令的条文，通过在本标谁中用而将戒为本标准的条文，本标准出版时，所示版本均归有效。所有标准都会肢修订-使本标源的各方应探讨使用下列标谁致新版本的可隧性。GB/T3389.1-1996铁电压电购瓷调汇3定义和符号
木标准来用的定义和符号按 GB/T 3389, 1 的规定。4测试源理
在较强的交变电场作用下,铁电材料始被化强度 P随外电是非线性变化,而且在一定的遍度范固因，极化写宠表现为电场强度弱的戏慎函数，是现出满后现衰，形感划图1所示的根化强度P电场强度E的关系曲线，通常称为电满回线。本标证采用 Sawyer-Tawur 回路谢试电净间,交变电场由超循频高压源供给.电滞闻线用 X-1函数记录仪记录、验由测得的电添回线计算频读电场强度E、输余极化强度P，霜自发板化盟度.，国家质量技术监舞局 1999.05-19 批准19991201实
.5测试条件
GB/T 6426-- 1999

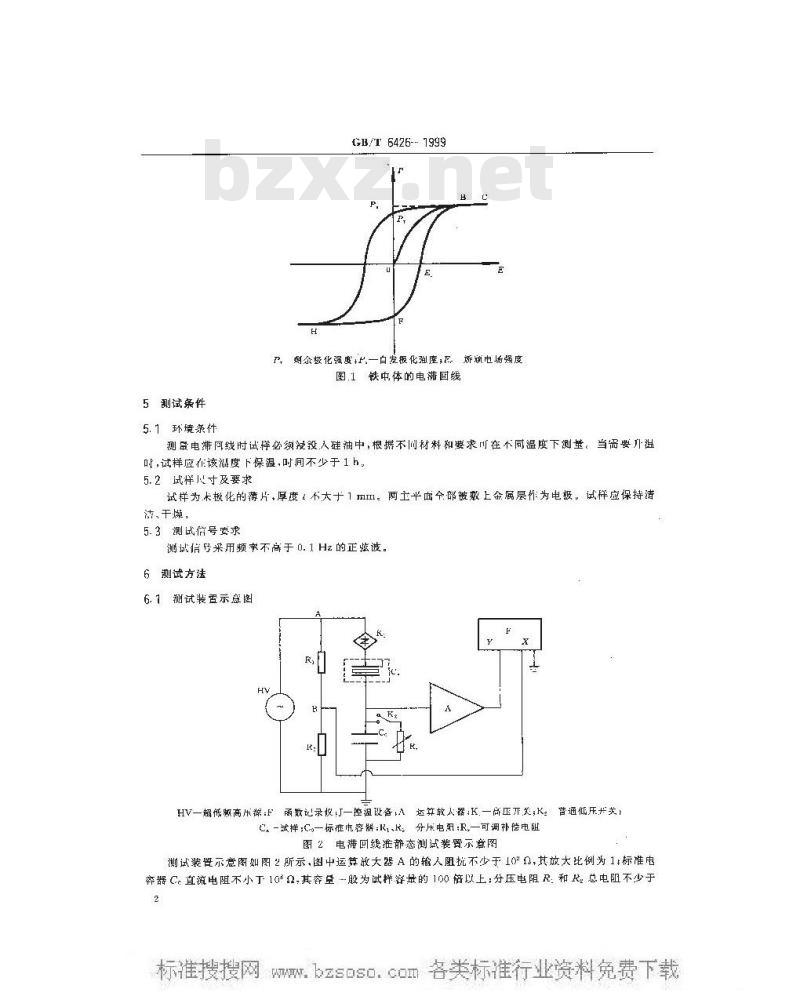

P，刻余极化强度让、一白发极化度，矫颜电场强度图.1铁中体的电回线
5.1环境条件
测虽电带线时试伴必领泛没入硅油中，根据不间材料和要求川在不同温度下测基。当需要升温叶，试样应在该温度下保温,时间不少于1h。5.2试样尺寸及要求
试样为未极化的薄片，厚度（不大十1mI1。两主半血全部被激上金属层作为电极。试样应保持清法、干燥。
5.3测试信号要求
测试信号采用频率不高于 0. 1 Hz 的正弦波。6测试方法
6.1测试装置示总图
HV一超低频高乐源：F函数记录仪J一控温议备A运算放人器：K.一高压关，K普通低压术戈：C,-试样;Co—标准电容解Rt、R。分片电阳R,—可调补偿电证图2电滞回线准静态测试装罩示意图测试装置示意图如图2所示，图中运算放大器A的输入阻抗不少于10\0，其放大比例为1+标准电容器C直流电阻不小于10°，其容垒股为试样容量的100倍以上：分压电阻R:和R，总电阻不少于WGB/r: 6426—1999

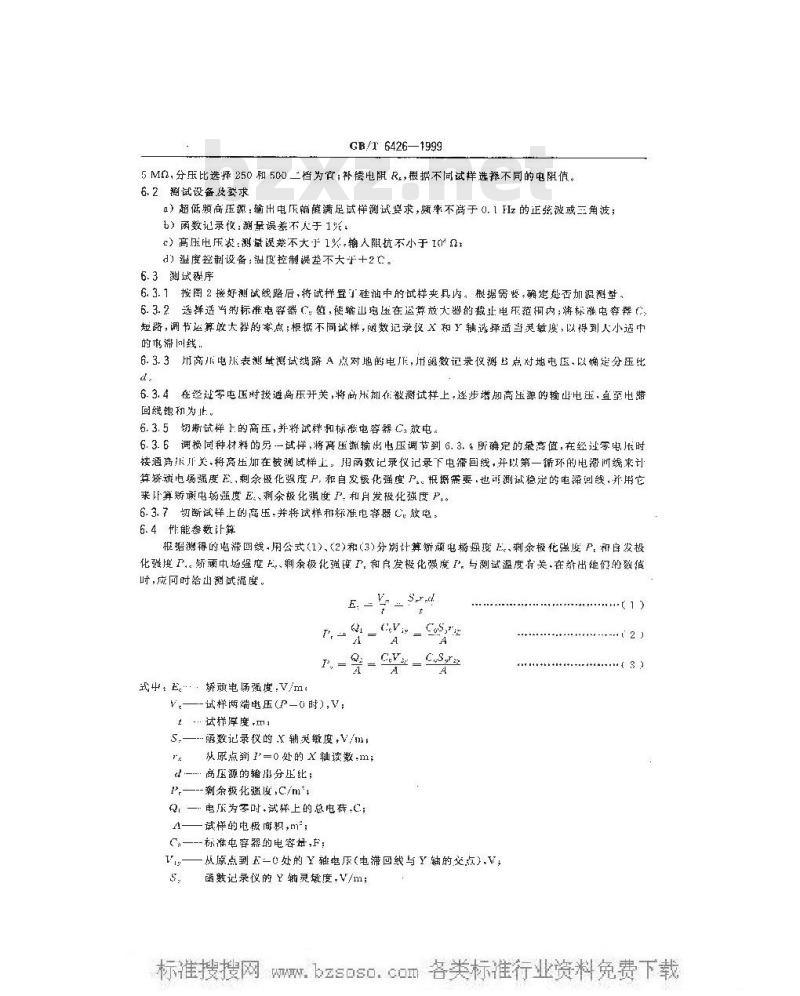

5M2，分压比选择250和500二档为官；补偿电阻R，根据不同试样选探不同的电阻值。6. 2 谢试设备及变求
a）超低频高压源：输出电压帽道满足试样测试要求，频率不高于0.1Hz的正弦波或三角波；6）函数记录仪：溯呆误差不人于1光，c）高压电压表:测量误差不大于 1%,糖入阻抗不小于 10° α:d) 温度控制设备;温度控制谍差不大于+2r。6.3谢试碎序
6.3.1按图2接好测试线路后，将试样置了硅油中的试样夹具内。根据需要，确定处否加温测垫。6.3.2选洋适当的标准电容器（拉，德输山电压在运算放大据的截止电乐范用内；游标准电容器C短路，调节巡算效大器的宰点；根据不同试样，随数记录仪和丫轴选择适当英敏度，以得到人小适中的血线，
6.3.3H商服电焦表测盐测试线路A点对地的电斥，用题数记录仪测B点对地电医，以确定分压比6.3.4在经过零电压时接适岛压开关，将尚加作被测试样上，逐步谱加高压源的输山电压，直至电带回线饱和为正
6.3.5切断试伴上的高商压玉，并将试祥和标截电容器C.放电。6. 3. 6 调换同种讨释的另一试伴,将高压源输出电压调节到 6. 3. 4 所确定的最高值,在经过零电压时接通离求Ⅱ关,将高压加在被测试样上。用函数记录仪记录下电带回线，并以第一循环的电滞间线来计算矫顽电场强度，剩余圾化竭度P，和自发极化强度户。根摄需要，也计测试稳定的电滞问线，并用它来计算矫顾电顿癌度E.、测余极化强度F.和自发极化强度P。6.3.7切断试详上的高压，并将试样和标准电答器心。放电。6.4性能参数计算免费标准下载网bzxz
碧测得的滞回线，用公式（1）、2)和（3)分别计算解顽电场强度、剩余极化强度户和自发极化强度P。矫顽中场强度。、剩余极化强谨P。和良发极化强度P，与测试温度有关，在价出他仍的数值时,应同时路山测试温度。
P,t-Cy_Cy
式中.E...矫顽电肠强度.V/m:
试样两端电压(P-0时)V；
1试样浮度.ml
S—-涵数记录仪的x钢灵敏度，V/mrx
从原点到1=0处的X轴读数，m；
d-高压源的输贴分正比；
P,—--剩余极化强度,C/m
Q,一电原为零时,就群上的总电荷,C;A
试样的电极而积,m；
Ca—--称准电容器的电容量,F;
原点到F一处的Y轴电原(电滞回线与Y轴的交点),V，函数记录仪的 Y轴灵敏度,V/m;
WT1
GB/T 6426--1999
从原点到E=0处的 Y轴读数(电滞回线与丫轴的交点),；电滞回线饱和后，1\-E直线的延长线与Y轴的交点（如图1所示）而对应的试样上模拟总Q
电荷，Ct
从原点到P-E育线的延长线与Y轴交点处的Y轴电压，V；从原点到-E直线的延长线与Y轴交点处的Y轴读数,m,
