【国家标准(GB)】 船用饮水舱注入接头

1ics 47.020.30

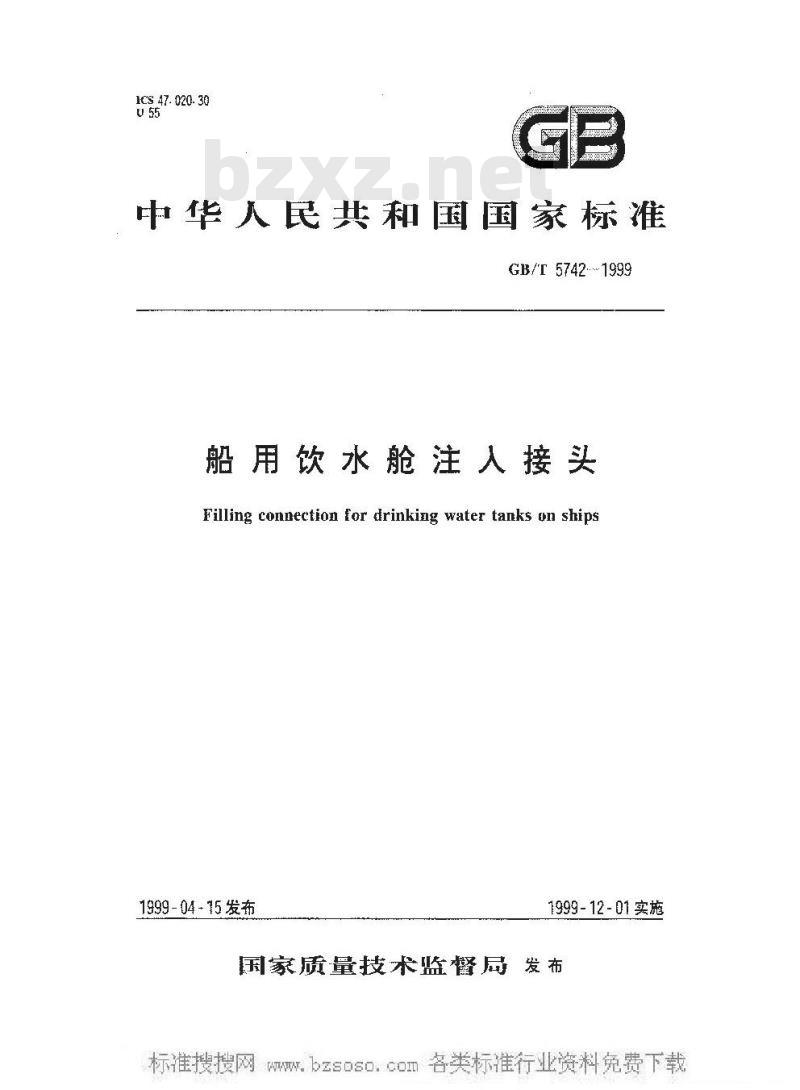

中华人民共和国国家标准
GB/T5742.1999
船用饮水舱注人接头
Filling connection for drinking water tanks on ships1999-04+15发布
1999-12-01实施
家质量技术监督局发布
W.GB/T 5742—1999
本标准是根据 IS0 5620-:,1992造船和海上结构物 饮水船注人接头第 1 部分总体要求,IS05620-2:1992造船和游结构物欲水舱注人接头第2部分零件≥.对GB/T5742—1985进行髂订的，在技术内容上与国际标神等效,在缩写格式上，属非等效采用国际标准，将两个标准合写战个标准。在本饮髂订时,将“第2部分”小的供水法兰列人本标准正文内,属于注人接头配套使用的零件。本标推GB/T57412
21985的主要技术差异如下：
增所连接挂锁的锁链。
密封料选用（J33588—1994%船用法兰非石棉垫片\。增加按装理参考控,并作为提示的附录。条文中将供永法兰另列…一条，可供用户单融选用。供水法益安装在供水源管路上，以便与和标准的注人接头相连。免费标准下载网bzxz
本标准从实施之日起，同时代GB/T57421985本标准的谢录 A匿认示的录。
本标准出中国船舶工业总公司提出。本标准由中国船业总公司综合技术经济研究院内口，本标游起草单位：辽宁渐海造船厂，中械船陷1业总公司综合技术经济研究院，本标滩要起草人：除玉珍,胡政文、吴绍曾。本标准有统．能工類携。
W.1范围
中华人民共和国国家标准
船用饮水舱注入接头
Filing connection for drinking water tanks on shipsGB/T 5742-1999
代客(GB/T57421985
本标准规定了船用饮水注入接头(以下简称注入接头的产品分类技术要求、检验规则，标志和包装，
本标准适用于船管道与饮用水供水系统管道相连接的管踏接头2引用标准
下列标准所包含的象文.通过在本标准中引用雨构成为本标准的条文。本标准出版时，所示阪本与为有效。所有标维都会被修订，使用本标准的各方应操讨使用下列标准最新版本的可能性。CB/Z343-1984热浸锌通用工艺
3产品分类
3.1注人接头和供水法兰的基本参数见表1。表1证人接头的基本参数
注人胰头
琪水法兰
公称压打PN
3.2注人接头的结构和基本尺寸见图1。国家质量技术监督局 1999-04-15 批准公称通径 DN
避用介质
恢用水
1999-12-01实施
W.T
GB/T5742—1999
/注人接买打开时育物差位量

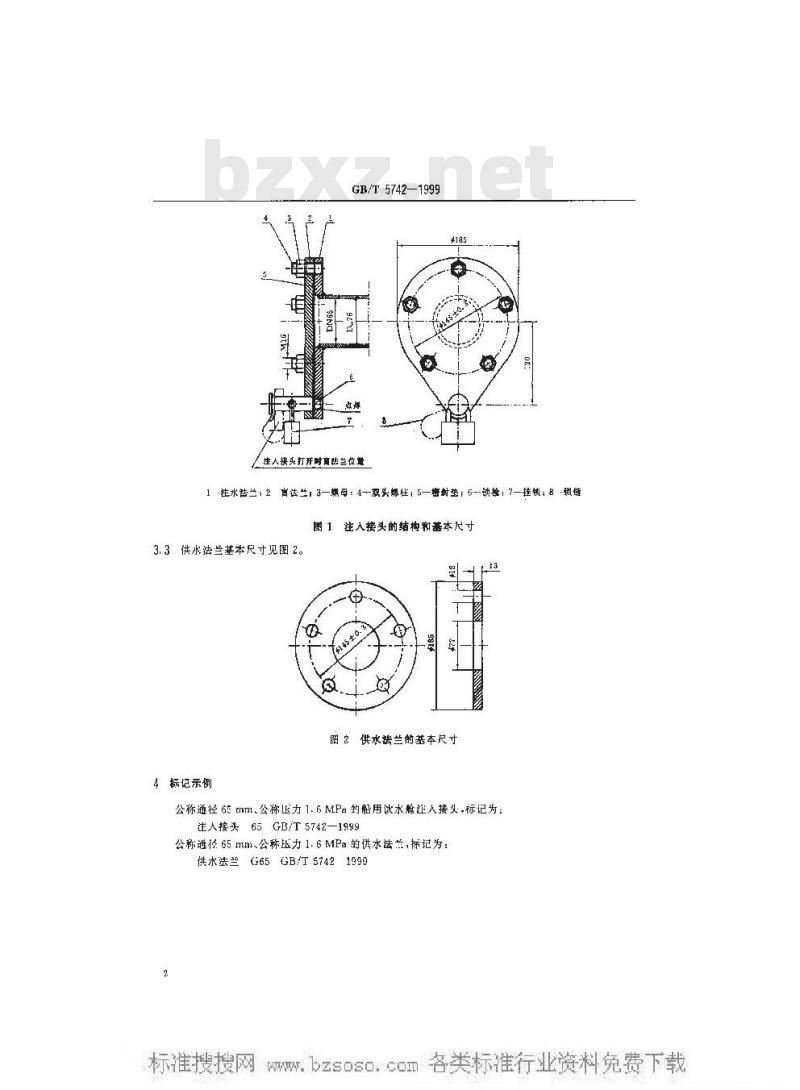

1 -往水法兰; 2 当法兰, 3一螺母: 4-双头螺性 5—毒封垫F 5---锁检, 7一挂顿; 8 -划链图 1 注入接头的结构和基本尺寸3.3供水法兰基本尺寸见图2。
图么供水法兰的基本尺寸
4标记示例
公称通径65mm、公称正力1.6 MP的船用伙水船证人接头-标记为：注人接头65GB/T5742—1999
公称通径65 mm.公称压力1.6 MPa 的供水法兰,标记为：供水法兰G65GBT57421999
W.bzsoso：com5技术要求

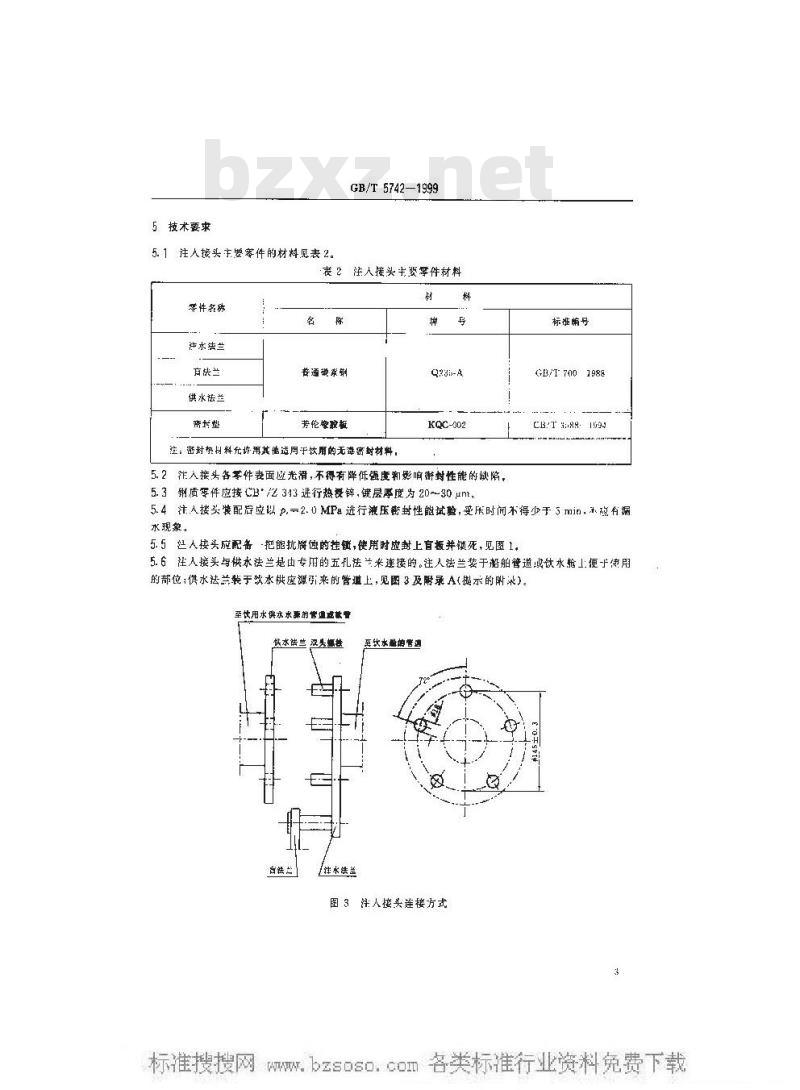

5. 1 注人接头主要零件的材料见表 2。GB/T 5742—1999
表2注人接头主要零件材料
零件称
注水法兰
百快兰
供水法兰
芳伦挚驳板
注：密对势材料允许用其值适用于饮用的无毒密时材料，材
Q235-A
KQC-002
5.2注入接头各零件表面应光滑，不得有降低强度和影响密封性能的缺陷，标准酶号
GB/T 7001988
CB:T :RR.
5.3销质零件应按CB/2313进行热浸锌，镀层厚度为20~-30μmt。5.4注人接头装配后应以p,一2.0MPa进行液压密封性触试验，受压时间不得少于5min，本应有漏水现象。
5. 5 起人接头应配备 -把能抗腐迹的控销,使用时应封上有板并锁死,见图 1,5. 6注人接头与供水法兰是由专的五孔法关来连接的。注人法兰装于韬舶管道必饮水舱上便于德用的部位：供水法兰装于欲本供应源引来的管道上，见图3及附录A（提示的附录）。至快用水供水水票的管值或敏管供水诺兰双头
洋水法兰
至状水险的管道
图3注人接头连接方式
W.检验规则
GB/T 5742—1999
注人接头应按统一施工图纸逐件检查尺寸租外观质量。6.1
6.2注人接头内制造厂技术检查部门验收,并出具合格证书。7
标志和包装
注人接头铭牌上应有下列标志：a）制造厂名秘；
b）产品名称及标摊号;
c)生产日期；
d）检查合格印章。
7.2产品成批出！时，加工表面油封后用无毒油纸包装装人木箱，并用软衬条压住。4
W.bzsosocom41注人接头安装位置见图Al
GB/T5742—1999
附录A
提示的附录）
注入接头安装位置
图A1注人接头安装位置
W.
