【地方标准】 电动汽车充电站建设规范

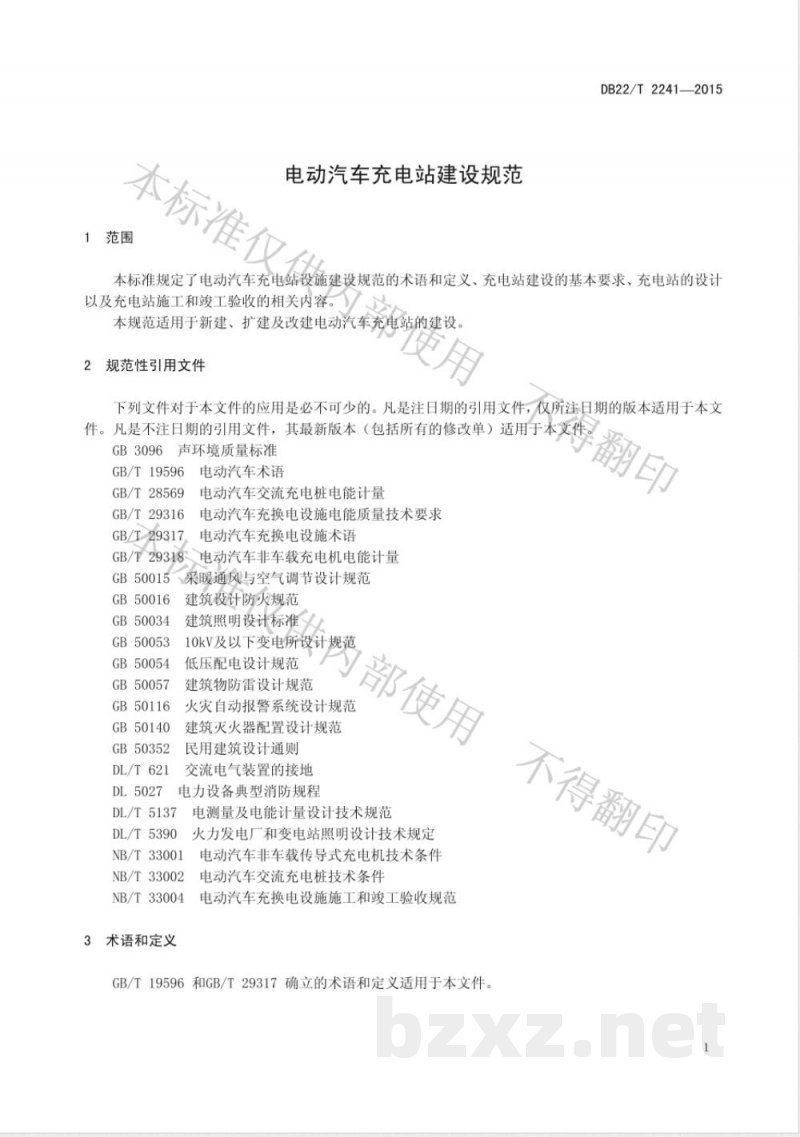

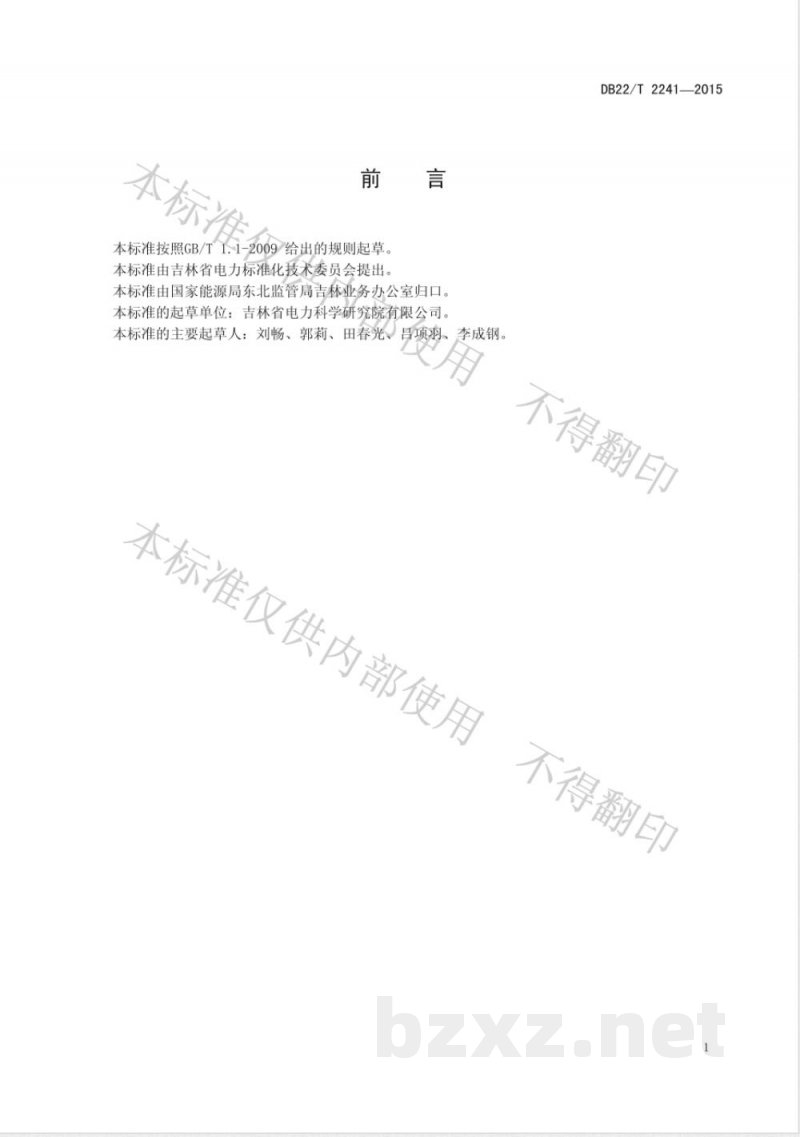

ICS 43.020 T 04 备案号：44962-2015 DB22 吉林省地方标准 DB22/T 2241—2015 电动汽车充电站建设规范 Construction Specifications for Electric Vehicle Charging Station 2015-02-01 发布 2015-03-01 实施 发布单位：吉林省质量技术监督局 前言 本标准按照 GB/T 1.1-2009 给出的规则起草。本标准由吉林省电力标准化技术委员会提出，由国家能源局东北监管局吉林业务办公室归口。 本标准起草单位：吉林省电力科学研究院有限公司。 本标准主要起草人：刘畅、郭莉、田春光、吕项羽、李成钢。 1 范围 本标准规定了电动汽车充电站设施建设的术语和定义、建设基本要求、设计要求以及施工和竣工验收的相关内容。 本标准适用于新建、扩建及改建电动汽车充电站的建设。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB 3096 声环境质量标准 GB/T 19596 电动汽车术语 GB/T 28569 电动汽车交流充电桩电能计量 GB/T 29316 电动汽车充换电设施电能质量技术要求 GB/T 29317 电动汽车充换电设施术语 GB/T 29318 电动汽车非车载充电机电能计量 GB 50015 采暖通风与空气调节设计规范 GB 50016 建筑设计防火规范 GB 50034 建筑照明设计标准 GB 50053 10kV及以下变电所设计规范 GB 50054 低压配电设计规范 GB 50057 建筑物防雷设计规范 GB 50116 火灾自动报警系统设计规范 GB 50140 建筑灭火器配置设计规范 GB 50352 民用建筑设计通则 DL/T 621 交流电气装置的接地 DL 5027 电力设备典型消防规程 DL/T 5137 电测量及电能计量设计技术规范 DL/T 5390 火力发电厂和变电站照明设计技术规定 NB/T 33001 电动汽车非车载传导式充电机技术条件 NB/T 33002 电动汽车交流充电桩技术条件 NB/T 33004 电动汽车充换电设施施工和竣工验收规范 3 术语和定义 GB/T 19596 和 GB/T 29317 确立的术语和定义适用于本文件。 4 充电站建设的基本要求 4.1 充电站的设立应符合新能源发展及城镇规划的总体要求。 4.2 充电站配电容量应不小于100 kVA，且充电设备数量不少于3台。 4.3 充电站建设一般应包括行车道、充电区、供配电设施、充电装置、监控装置以及办公和营业场所。 4.4 充电站的设计和施工单位应具备相应资质。 5 充电站设计的基本要求 5.1 选址要求 充电站选址应符合以下条件： a）应具备完善的道路、交通、给排水及消防等市政基础设施； b）不应设置在有爆炸危险环境的正上方或正下方；当与有爆炸危险的建筑物毗邻时，应满足相关规范要求； c）不应设置在产生剧烈振动或高温的场所； d）不宜设置在多尘、水雾或有腐蚀性气体的场所；如无法避免，应避免位于上述场所的下风侧； e）不应设置在厕所、浴室等场所的正下方，电气设备用房不应与其贴邻； f）不应设置在室外低洼易积水或易发生次生灾害的地点； g）宜靠近公共交通枢纽； h）公共充电站应设置在进出车辆方便的位置，出入口宜设在支路或辅道，不应设在主干道或快速路主道旁，也不应设在交叉口附近。 5.2 站区布置及配置要求 充电站总体布置应符合以下要求： a）充电区入口和出口应至少通过两条车道与站外道路连接； b）大中型充电站出入口高度不低于4 m，宽度不小于3.5 m，地面应平整，坡度不大于6%，且坡向站外； c）充电区应设置防雨、防冻设施； d）电气设备布置应符合 GB 50053 和 GB 50054 的规定； e）站内电气设备应采取通风、防冻、防水及防电磁干扰措施； f）站内单车道宽度不小于3.5 m，双车道宽度不小于6 m。
