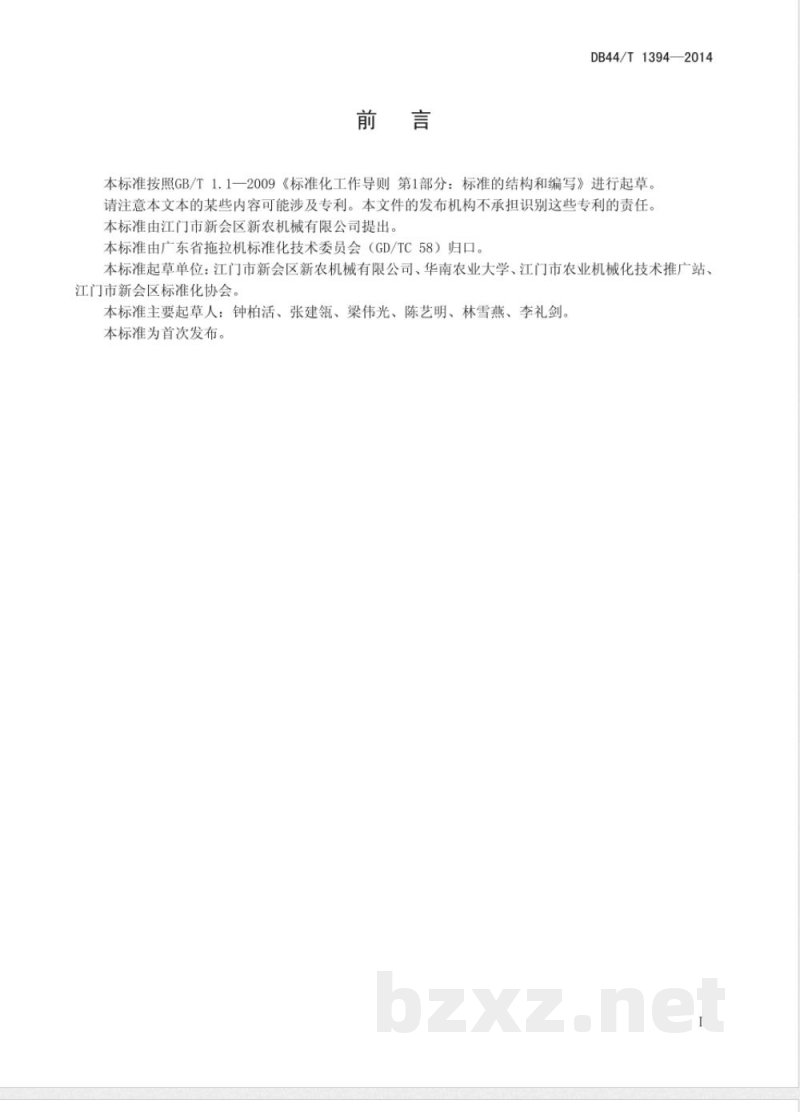

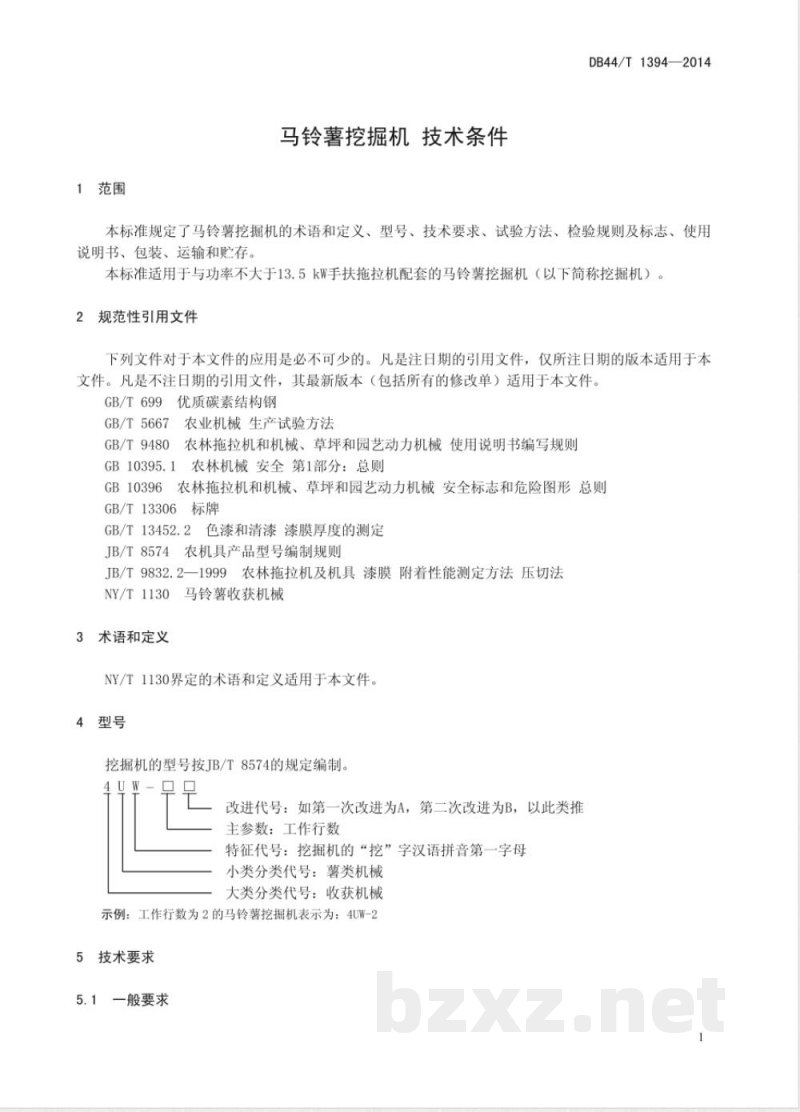

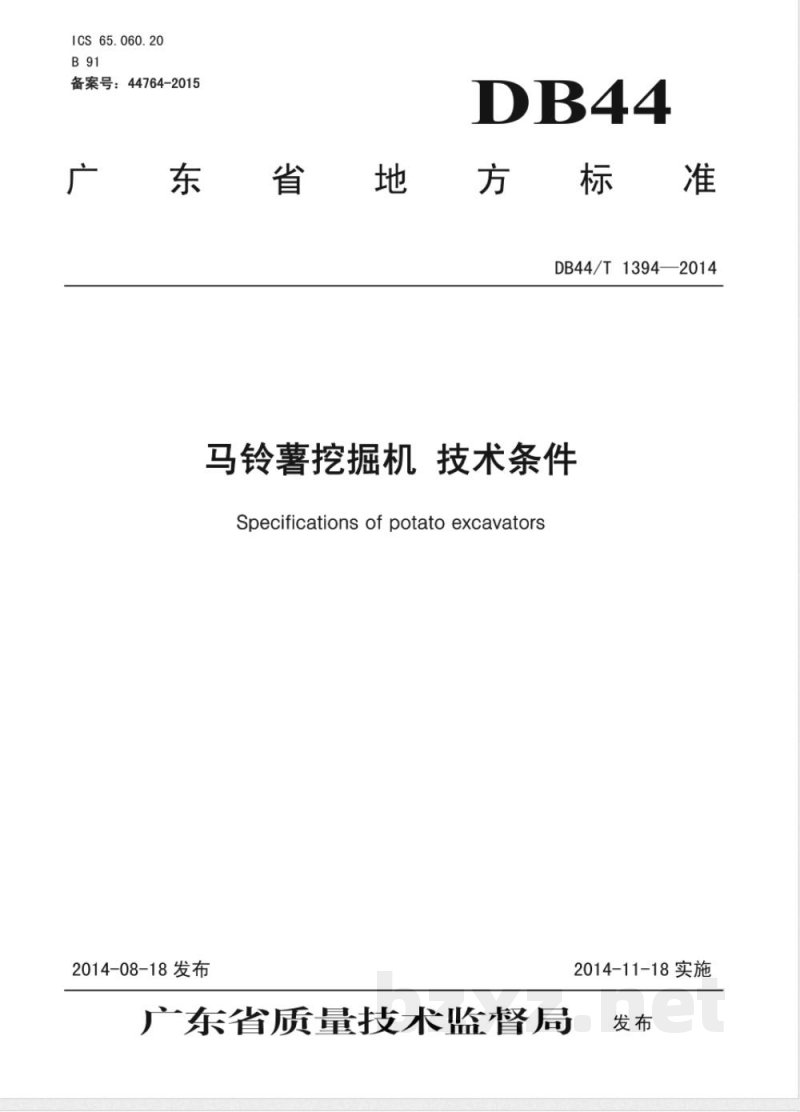

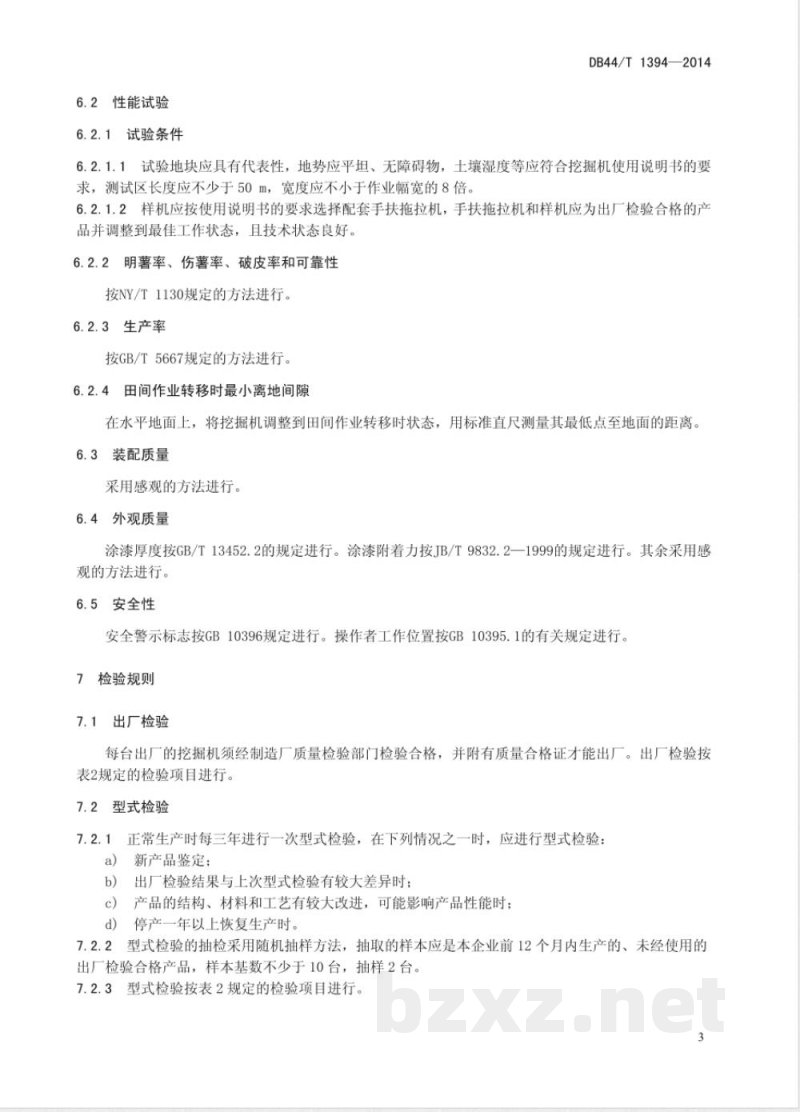

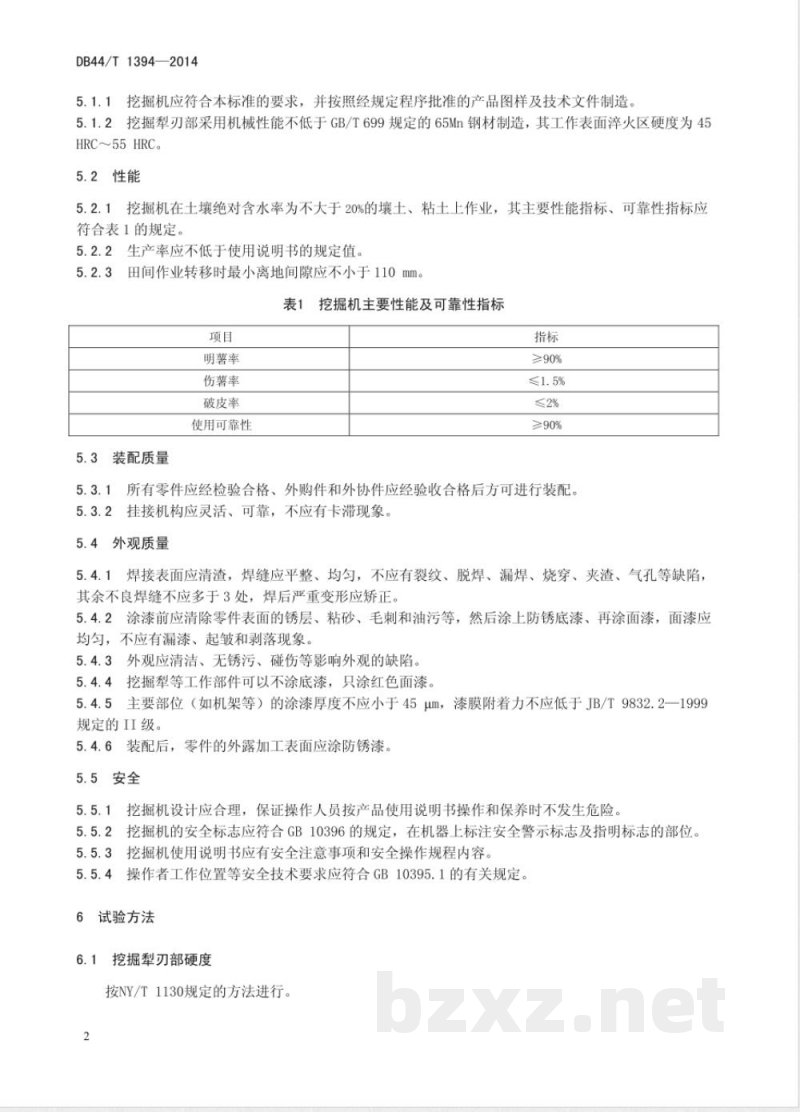

ICS 65.060.20 B91 备案号：44764-2015 DB44 广东省地方标准 DB44/T 1394—2014 马铃薯挖掘机技术条件 Specifications of Potato Excavators 2014-08-18 发布 2014-11-18 实施 发布单位：广东省质量技术监督局 前言 本标准按照 GB/T 1.1-2009《标准化工作导则 第1部分：标准的结构和编写》进行起草。本文件的某些内容可能涉及专利，发布机构不承担识别这些专利的责任。 本标准由江门市新会区新农机械有限公司提出，由广东省拖拉机标准化技术委员会（GD/TC58）归口。 本标准起草单位：江门市新会区新农机械有限公司、华南农业大学、江门市农业机械化技术推广站、江门市新会区标准化协会。 本标准主要起草人：钟柏活、张建领、梁伟光、陈艺明、林雪燕、李礼剑。本标准为首次发布。 1 范围 本标准规定了马铃薯挖掘机的术语和定义、型号、技术要求、试验方法、检验规则以及标志、使用说明书、包装、运输和贮存等内容。 本标准适用于与功率不大于13.5 kW 的手扶拖拉机配套使用的马铃薯挖掘机（以下简称挖掘机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 699 优质碳素结构钢 GB/T 5667 农业机械生产试验方法 GB/T 9480 农林拖拉机和机械、草坪和园艺动力机械使用说明书编写规则 GB 10395.1 农林机械安全 第1部分：总则 GB 10396 农林拖拉机和机械、草坪和园艺动力机械安全标志和危险图形 总则 GB/T 13306 标牌 GB/T 13452.2 色漆和清漆 漆膜厚度的测定 JB/T 8574 农机具产品型号编制规则 JB/T 9832.2-1999 农林拖拉机及机具漆膜附着性能测定方法 压切法 NY/T 1130 马铃薯收获机械 3 术语和定义 NY/T 1130 界定的术语和定义适用于本文件。 4 型号 挖掘机型号按 JB/T 8574 的规定编制。 型号编制说明： 大类分类代号：收获机械 小类分类代号：薯类机械 特征代号：取“挖”字汉语拼音首字母 主参数：工作行数 改进代号：首次改进为A，第二次为B，依次类推 示例：工作行数为2的马铃薯挖掘机表示为：4UW-2 5 技术要求 5.1 一般要求 5.1.1 挖掘机应符合本标准要求，并按经批准的产品图样和技术文件制造。 5.1.2 挖掘犁刃部应采用机械性能不低于 GB/T 699 规定的 65Mn 钢制造，其工作表面淬火区硬度应为 45 HRC～55 HRC。 5.2 性能要求 5.2.1 挖掘机在土壤绝对含水率不大于20%的壤土或黏土条件下作业，其主要性能及可靠性指标应符合以下要求： 明薯率 ≥90% 伤薯率 ≤1.5% 破皮率 ≤2% 使用可靠性 ≥90% 5.2.2 生产率应不低于使用说明书规定值。 5.2.3 田间转移时最小离地间隙应不小于110 mm。 5.3 装配质量 5.3.1 所有零件应经检验合格，外购件和外协件应验收合格后方可装配。 5.3.2 挂接机构应灵活可靠，不应有卡滞现象。 5.4 外观质量 5.4.1 焊接表面应清除焊渣，焊缝应平整均匀，不应有裂纹、脱焊、漏焊、烧穿、夹渣、气孔等缺陷，其余不良焊缝不应超过3处；焊后严重变形应进行矫正。 5.4.2 涂漆前应清除零件表面的锈层、粘砂、毛刺和油污，先涂防锈底漆，再涂面漆。面漆应均匀，不得有漏漆、起皱和剥落现象。 5.4.3 外观应清洁，无锈蚀、污物及碰伤等缺陷。 5.4.4 挖掘犁等工作部件可不涂底漆，仅涂红色面漆。 5.4.5 主要部位（如机架）的涂漆厚度不应小于45 μm，漆膜附着力不应低于 JB/T 9832.2-1999 规定的Ⅱ级。 5.4.6 装配后，零件外露加工表面应涂防锈油或防锈漆。 5.5 安全要求 5.5.1 挖掘机设计应合理，确保操作人员按使用说明书操作和保养时不发生危险。 5.5.2 安全标志应符合 GB 10396 的规定，在机器上应设置必要的安全警示标志。 5.5.3 使用说明书中应包含安全注意事项及安全操作规程。 5.5.4 操作者工作位置等安全技术要求应符合 GB 10395.1 的规定。 6 试验方法 6.1 挖掘犁刃部硬度 按 NY/T 1130 规定的方法进行。 6.2 性能试验 6.2.1 试验条件 6.2.1.1 试验地块应具有代表性，地势平坦且无障碍物。
