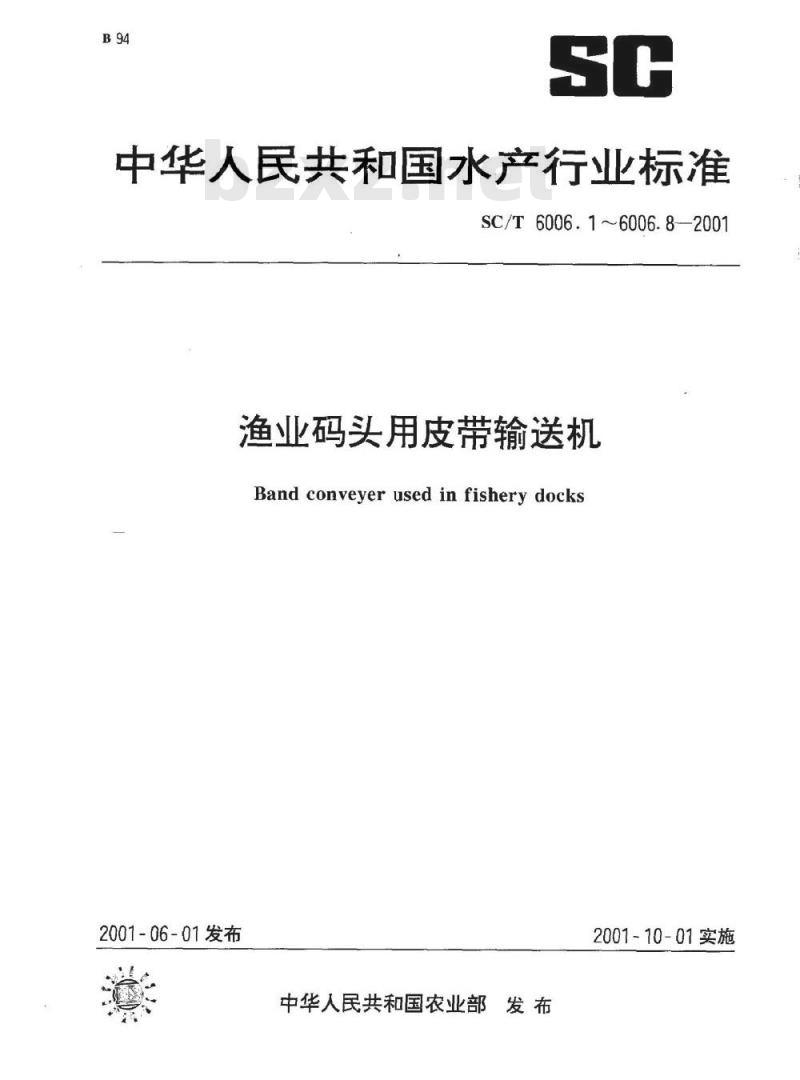

【水产行业标准(SC)】 渔业码头用皮带输送机 型式、基本参数与技术要求

中华人民共和国水产行业标准
SC/T6006.1~6006.82001
渔业码头用皮带输送机
Band conveyer used in fishery docks2001-06-01发布
中华人民共和国农业部发布
2001-10-01实施
SC/T6006.16006.8—2001
SC/T 6006.1—2001
SC/T6006.2—2001
SC/T6006.3—2001
SC/T 6006.4-2001
SC/T 6006.5-2001
SC/T6006.6—2001
SC/T 6006.7—2001
SC/T 6006.8—2001
渔业码头用皮带输送机
渔业码头用皮带输送机
渔业码头用皮带输送机
渔业码头用皮带输送机
型式、基本参数与技术要求

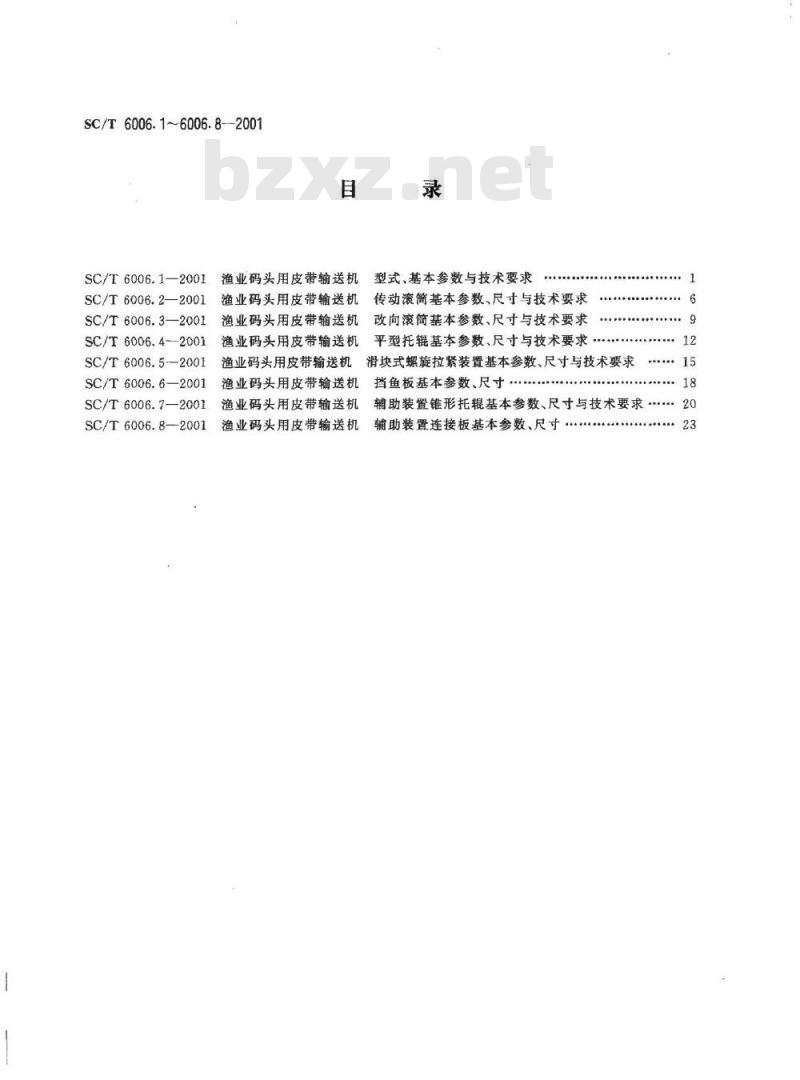

传动滚筒基本参数、尺寸与技术要求改向滚简基本参数、尺寸与技术要求.
平型托辊基本参数、尺寸与技术要求6
滑块式螺旋拉紧装置基本参数、尺寸与技术要求15渔业码头用皮带输送机
渔业码头用皮带输送机
渔业码头用皮带输送机
渔业码头用皮带输送机
挡鱼板基本参数、尺寸
辅助装置锥形托辊基本参数、尺寸与技术要求..20辅助装置连接板基本参数、尺寸23
SC/T6006.1-2001

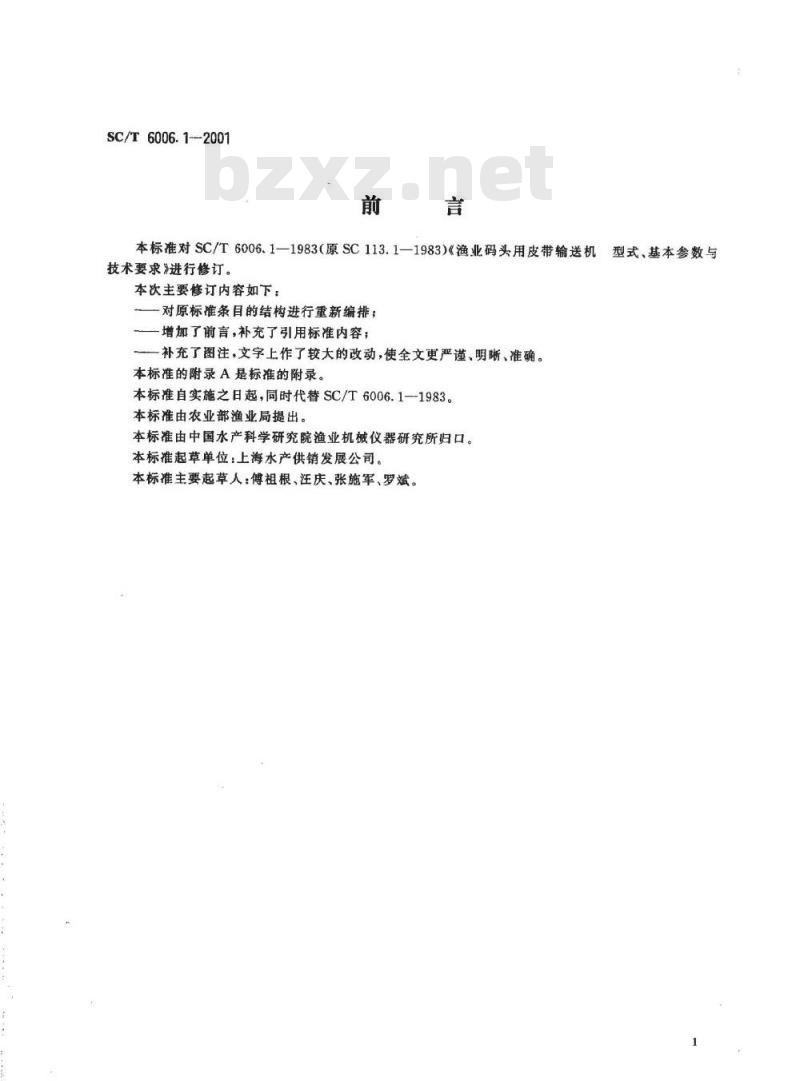

本标准对SC/T6006.1—1983（原SC113.1—1983)《渔业码头用皮带输送机：型式、基本参数与技术要求》进行修订。
本次主要修订内容如下：
一对原标准条目的结构进行重新编排；一增加了前言，补充了引用标准内容；—补充了图注，文字上作了较大的改动，使全文更严谨、明晰、准确。本标准的附录A是标准的附录。
本标准自实施之日起，同时代替SC/T6006.1-1983。本标准由农业部渔业局提出。
本标准由中国水产科学研究院渔业机械仪器研究所归口。本标摊起草单位：上海水产供销发展公司。本标推主要起草人：傅祖根、汪庆、张施军、罗斌。1范围
中华人民共和国水产行业标准
渔业码头用皮带输送机
型式、基本参数与技术要求
Band conveyer used in fishery docks-Models,essential parameters and technical requirementsSC/T6006.1—2001
代替SC/T6006.1-1983

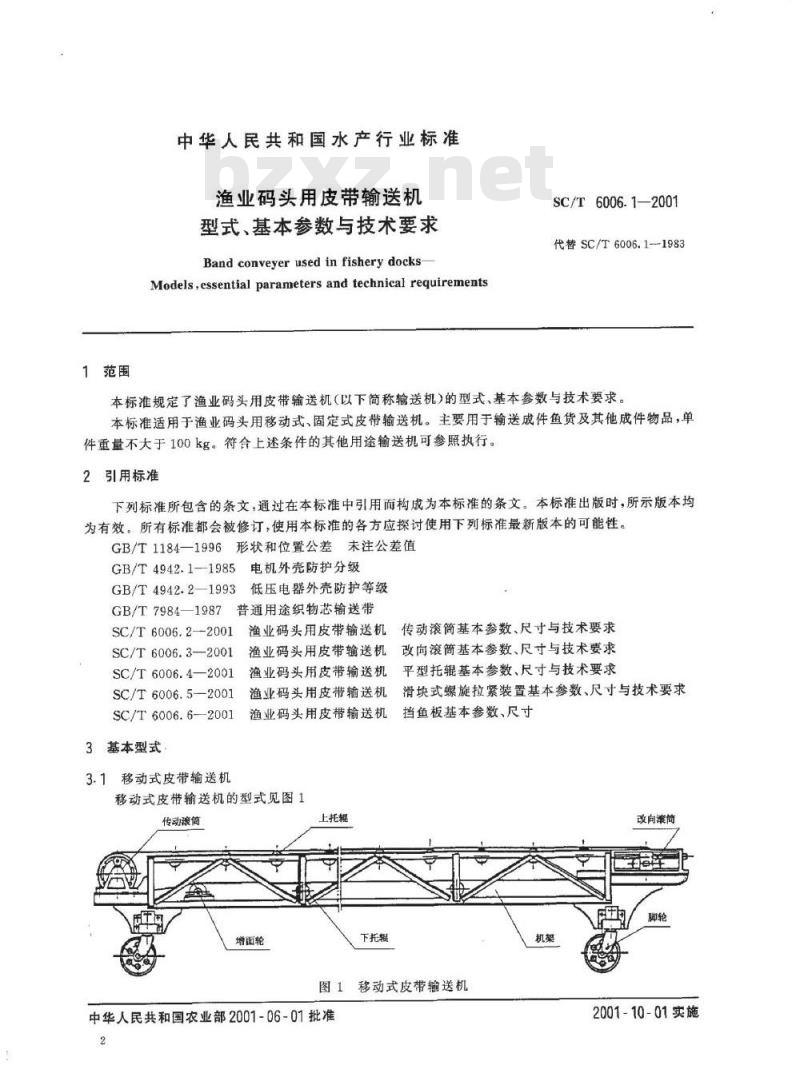

本标准规定了渔业码头用皮带输送机（以下简称输送机）的型式、基本参数与技术要求，本标准适用于渔业码头用移动式、固定式皮带输送机。主要用于输送成件鱼货及其他成件物品，单件重量不大于100kg。符合上述条件的其他用途输送机可参照执行。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T1184—1996形状和位置公差未注公差值GB/T4942.11985电机外壳防护分级GB/T4942.2-1993低压电器外壳防护等级GB/T7984—1987普通用途织物芯输送带SC/T 6006.2—2001
SC/T 6006.3—2001
SC/T6006.4—2001
SC/T6006.5—2001
SC/T6006.6—2001
3基本型式
3.1移动式皮带输送机
渔业码头用皮带输送机、传动滚简基本参数、尺寸与技术要求改向滚简基本参数、尺寸与技术要求渔业码头用皮带输送机
平型托辊基本参数、尺寸与技术要求渔业码头用皮带输送机
渔业码头用皮带输送机
渔业码头用皮带输送机
移动式皮带输送机的型式见图1
传动滚筒
增面轮
上托辑
下托辑
滑块式螺旋拉紧装置基本参数、尺寸与技术要求挡鱼板基本参数、尺寸
改向滚简
图1移动式皮带输送机
中华人民共和国农业部2001-06-01批准2
2001-10-01实施
3.2固定式皮带输送机

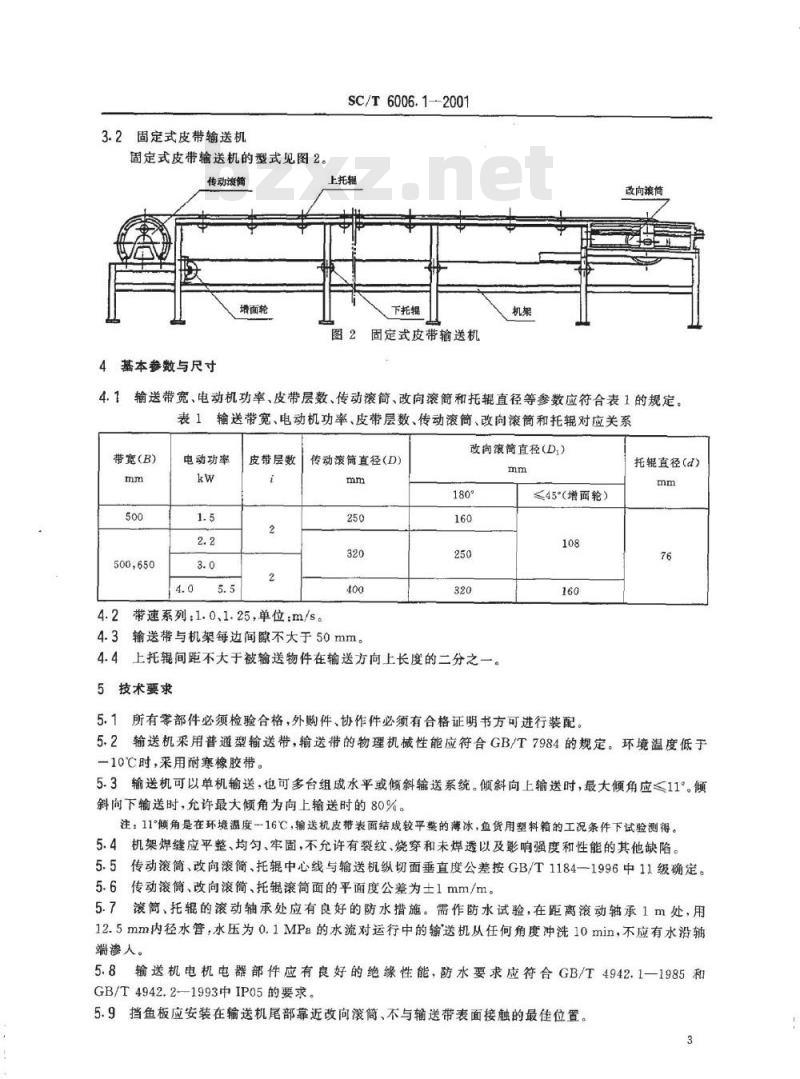

固定式皮带输送机的型式见图2。传动滚简
增面轮
4基本参数与尺寸
SC/T6006.1-2001
上托辑
下托辑
固定式皮带输送机
改向滚筒
4.1输送带宽、电动机功率、皮带层数、传动滚筒、改向滚筒和托辊直径等参数应符合表1的规定。表1输送带宽、电动机功率、皮带层数、传动滚筒、改向滚筒和托辊对应关系带宽(B)
500,650
电动功率
皮带层数
传动滚筒直径(D)
4.2带速系列：1.0、1.25，单位：m/s。4.3输送带与机架每边间隙不大于50mm。改询滚筒直径（D.）
4.4上托辊间距不大于被输送物件在输送方向上长度的二分之一5技术要求
≤45°（增面轮）www.bzxz.net
5.1所有零部件必须检验合格，外购件、协作件必须有合格证明书方可进行装配。托辑直径(d)
5.2输送机采用普通型输送带，输送带的物理机械性能应符合GB/T7984的规定。环境温度低于一10℃时，采用耐寒橡胶带，
5.3输送机可以单机输送，也可多台组成水平或倾斜输送系统。倾斜向上输送时，最大倾角应11°。倾斜向下输送时，允许最大倾角为向上输送时的80%。注：11°倾角是在环境温度一16℃，输送机皮带表面结较平整的薄冰，鱼货用塑料箱的工况条件下试验测得。5.4机架焊缝应平整、均匀、牢固，不允许有裂纹、烧穿和未焊透以及影响强度和性能的其他缺陷。5.5传动滚筒、改向滚筒、托辊中心线与输送机纵切面垂直度公差按GB/T1184一1996中11级确定。5.6传动滚筒、改向滚筒、托辊滚简面的平面度公差为士1mm/m。5.7滚筒、托辊的滚动轴承处应有良好的防水措施。需作防水试验，在距离滚动轴承1m处，用12.5mm内径水管，水压为0.1MPa的水流对运行中的输送机从任何角度冲洗10min，不应有水沿轴端渗人。
5.8输送机电机电器部件应有良好的绝缘性能，防水要求应符合GB/T4942.1一1985和GB/T4942.2-1993中IP05的要求。5.9挡鱼板应安装在输送机尾部靠近改向滚筒、不与输送带表面接触的最佳位置。3
SC/T6006.1—2001
5.10输送机各部件的轴承处应加入润滑脂，必须使全部托辊和滚筒运转灵活。5.11输送机在进行2h连续空车试转和4h满载试运转后，必须达到：a）轴承无异常温升。轴承温度不大于95℃；b）输送带跑偏牺度不超过士30mm；c）输送机运转平稳，无异常震动和噪音。5.12输送机机架及非接触面应有防锈措施。6主要部件型式、基本参数与尺寸及技术要求6.1传动滚筒应符合SC/T6006.2的规定。6.2改向滚筒应符合SC/T6006.3的规定。6.3平型托辊应符合SC/T6006.4的规定。6.4滑块式螺旋拉紧装置应符合SC/T6006.5的规定。6.5挡鱼板应符合SC/T6006.6的规定。A1带宽：500650，单位：mm。
带速：1.0、1.25，单位：m/s。A2
3输送量：≤100t/h。
SC/T6006.1--2001
附录A
（标准的附录）
渔业码头用皮带输送机功率选用1渔业码头用皮带输送机机长与功率对应关系见表A1。A4
表A1皮带输送机机长与功率对应关系输送机倾斜角
机长，m
1移动式输送机机长不超过20㎡。β=00
2上表适用于光面传动滚简总传动效率≥0.88。3输送机不设弹簧清扫器。
β-11°
