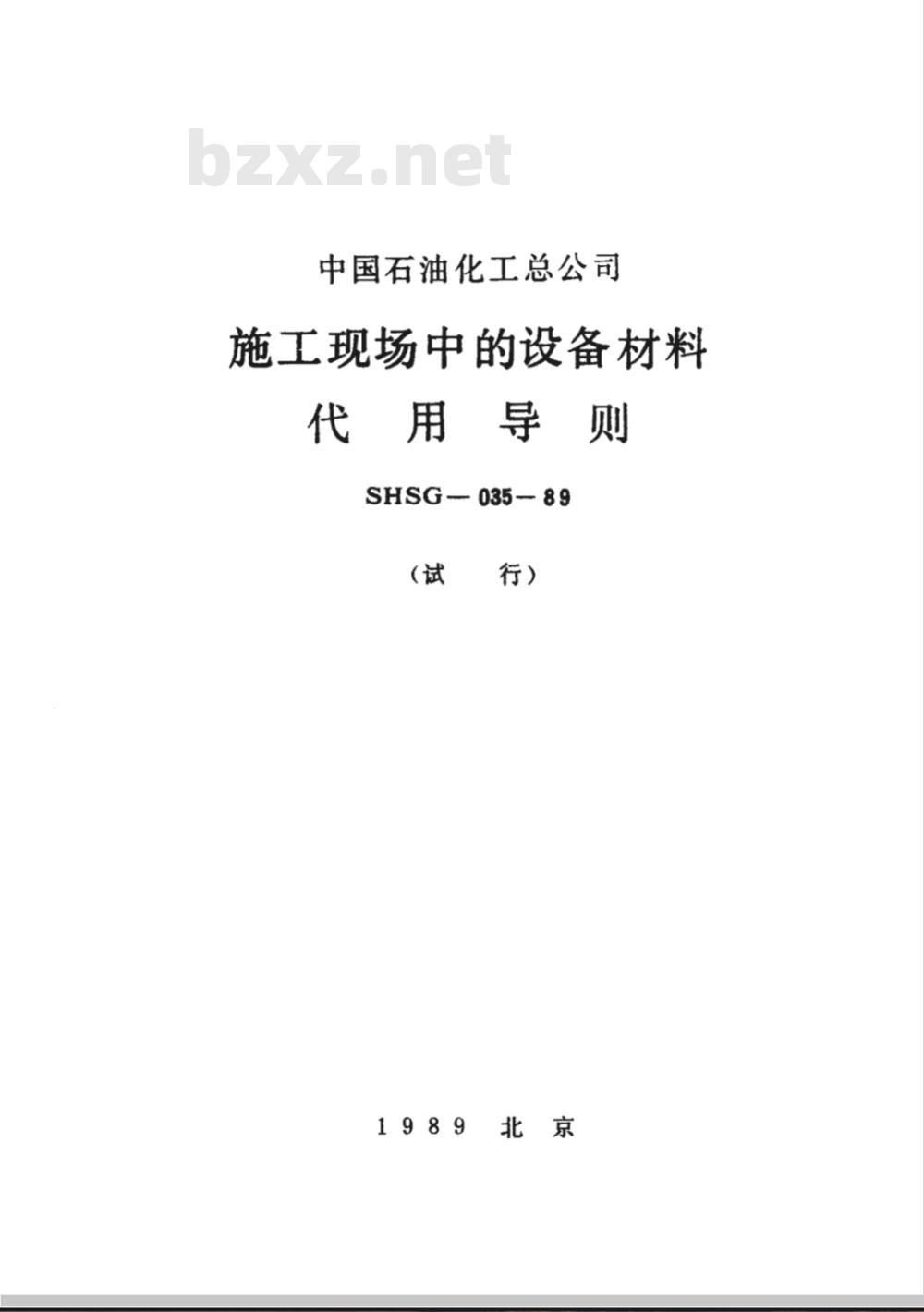

【石油化工行业标准(SH)】 施工现场中的设备材料代用导则

中国石油化工总公司
施工现场中的设备材料
代用导则
SHSG-- 035- 89
1989北京

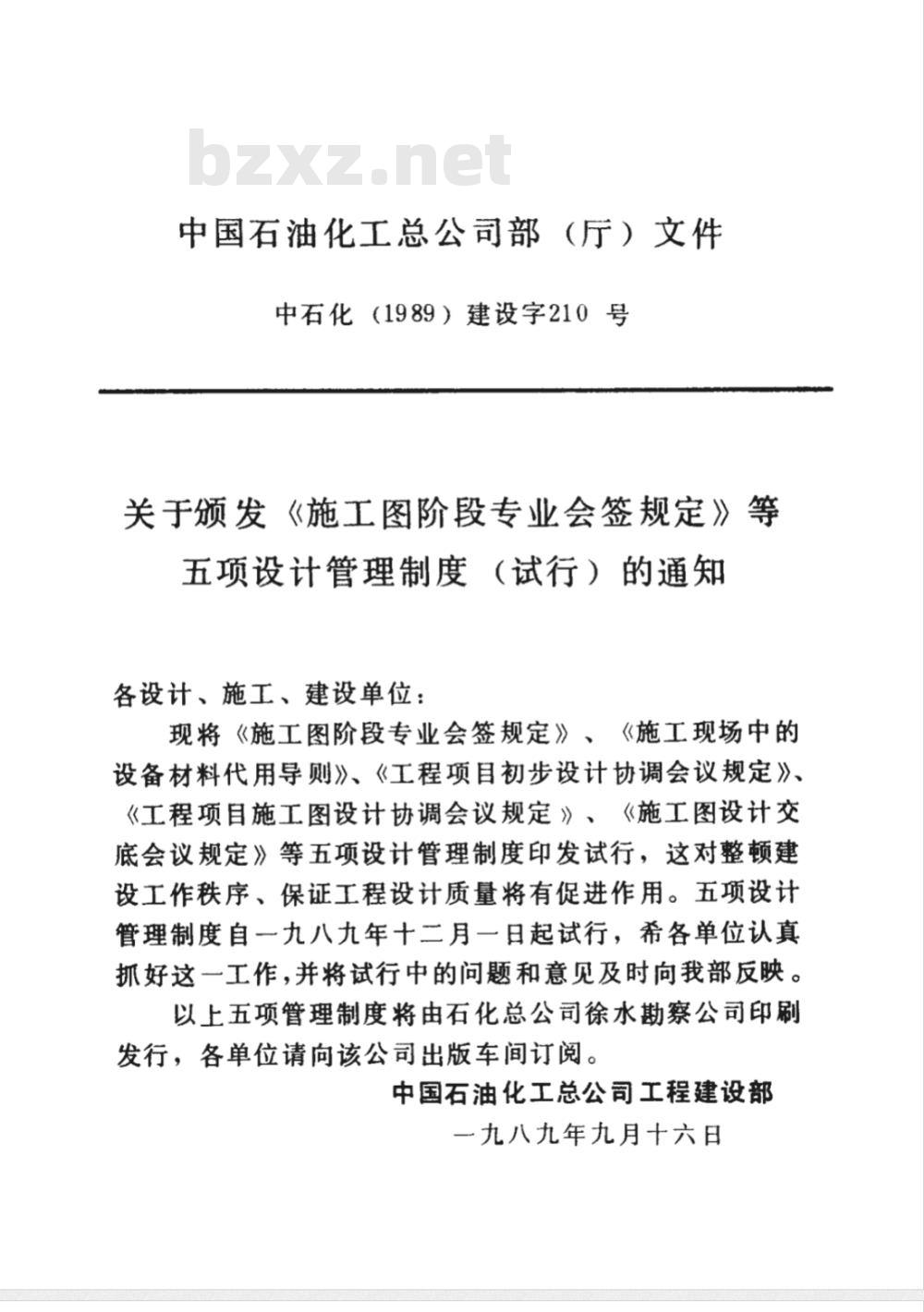

中国石油化工总公司部（厅）文件中石化（1989）建设字210号
关于颁发《施工图阶段专业会签规定》等五项设计管理制度（试行）的通知各设计、施工、建设单位：
现将《施工图阶段专业会签规定》、《施工现场中的设备材料代用导则》、《工程项目初步设计协调会议规定》、《工程项目施工图设计协调会议规定》、《施工图设计交底会议规定》等五项设计管理制度印发试行，这对整顿建设工作秩序、保证工程设计质量将有促进作用。五项设计管理制度自一九八九年十二月一日起试行，希各单位认真抓好这一工作，并将试行中的问题和意见及时向我部反映。以上五项管理制度将由石化总公司徐水勘察公司印刷发行，各单位请向该公司出版车间订阅。中国石油化工总公司工程建设部一九八九年九月十六日

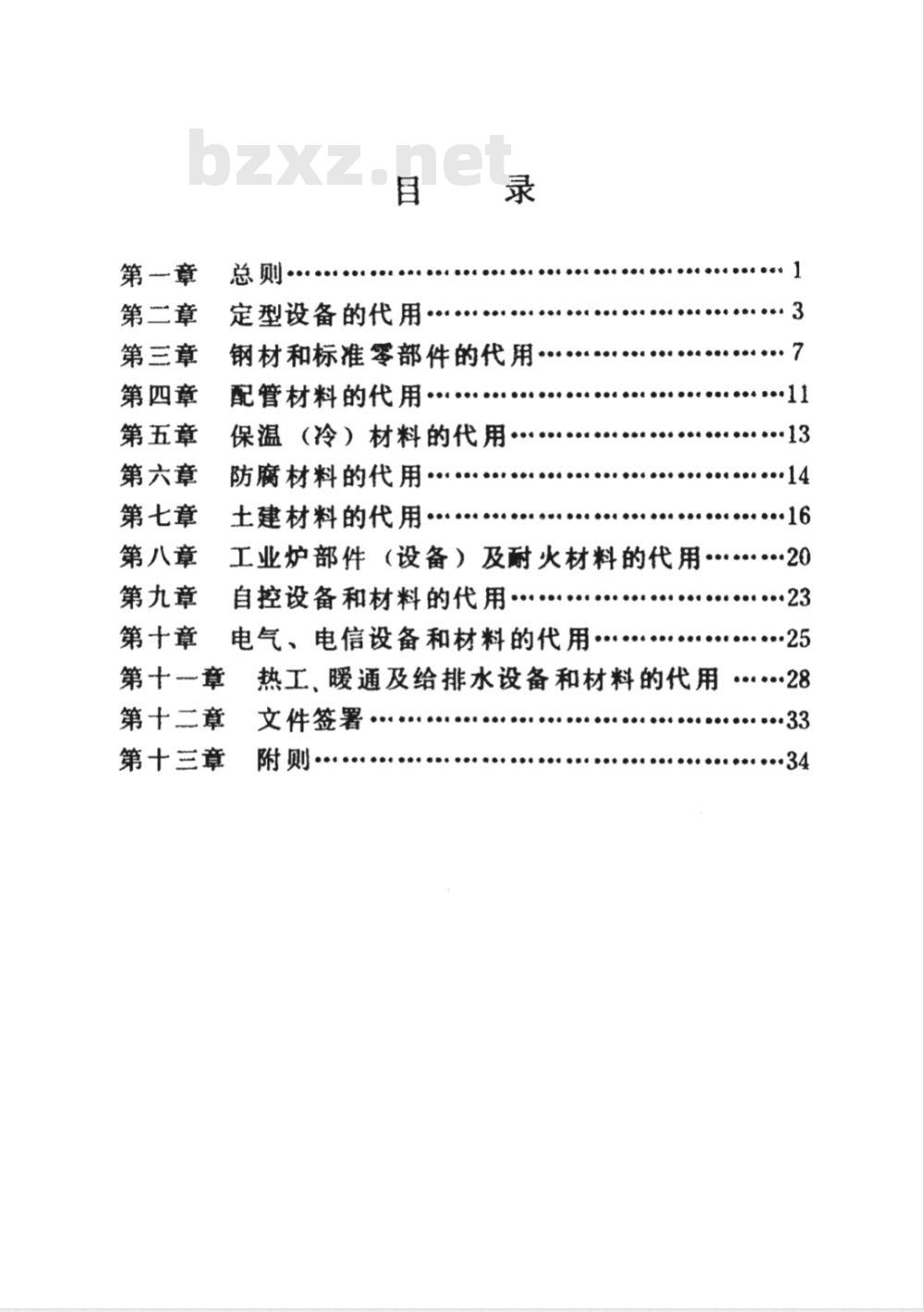

第一章
第二章
第三章
第四章
第五章
第六章
第七章
第八章
第九章
第十章
第十一章
第十二章
第十三章
定型设备的代用·。
钢材和标准零部件的代用·
配管材料的代用·
保温（冷）材料的代用
防腐材料的代用….
土建材料的代用
....14
工业炉部件（设备）及耐火材料的代用.··20自控设备和材料的代用
电气、电信设备和材料的代用·.·23
热工、暖通及给排水设备和材料的代用·28文件签署
............34www.bzxz.net

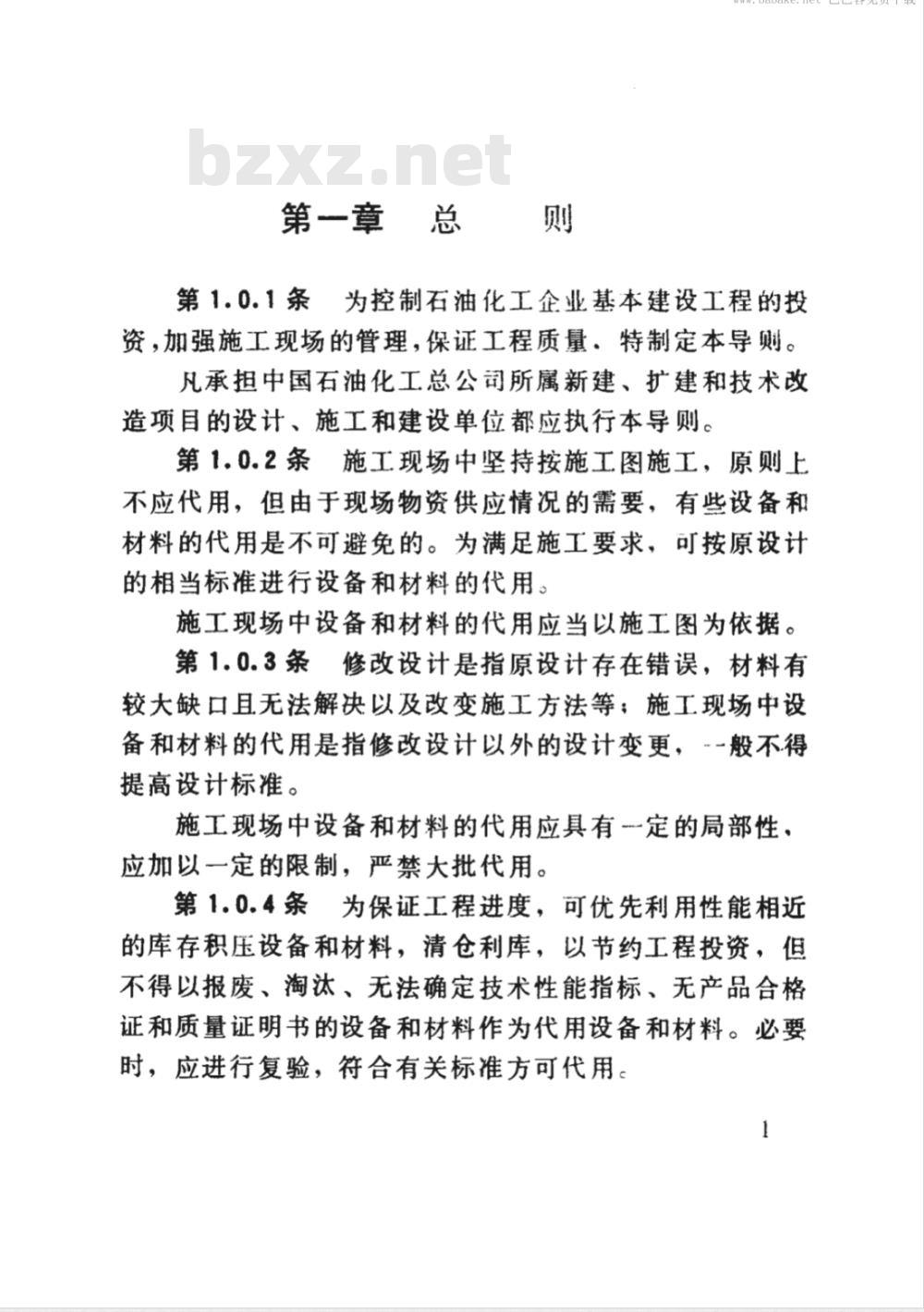

第一章总则
第1.0.1条为控制石油化工企业基本建设工程的投资，加强施工现场的管理，保证工程质量：特制定本导厕。凡承担中国石油化工总公司所属新建、扩建和技术改造项目的设计、施工和建设单位都应执行本导则。第1.0.2条施工现场中坚持按施工图施工，原则上不应代用，但由于现场物资供应情况的需要，有些设备和材料的代用是不可避免的。为满足施工要求，可按原设计的相当标准进行设备和材料的代用，施工现场中设备和材料的代用应当以施工图为依据。第1.0.3条修改设计是指原设计存在错误，材料有较大缺口且无法解决以及改变施工方法等：施工现场中设备和材料的代用是指修改设计以外的设计变更，“一般不得提高设计标准。
施工现场中设备和材料的代用应具有定的局部性，应加以一定的限制，严禁大批代用。第1.0.4条为保证工程进度，可优先利用性能相近的库存积压设备和材料，清仓利库，以节约工程投资，但不得以报废、淘汰、无法确定技术性能指标、无产品合格证和质量证明书的设备和材料作为代用设备和材料。必要时，应进行复验，符合有关标准方可代用。1

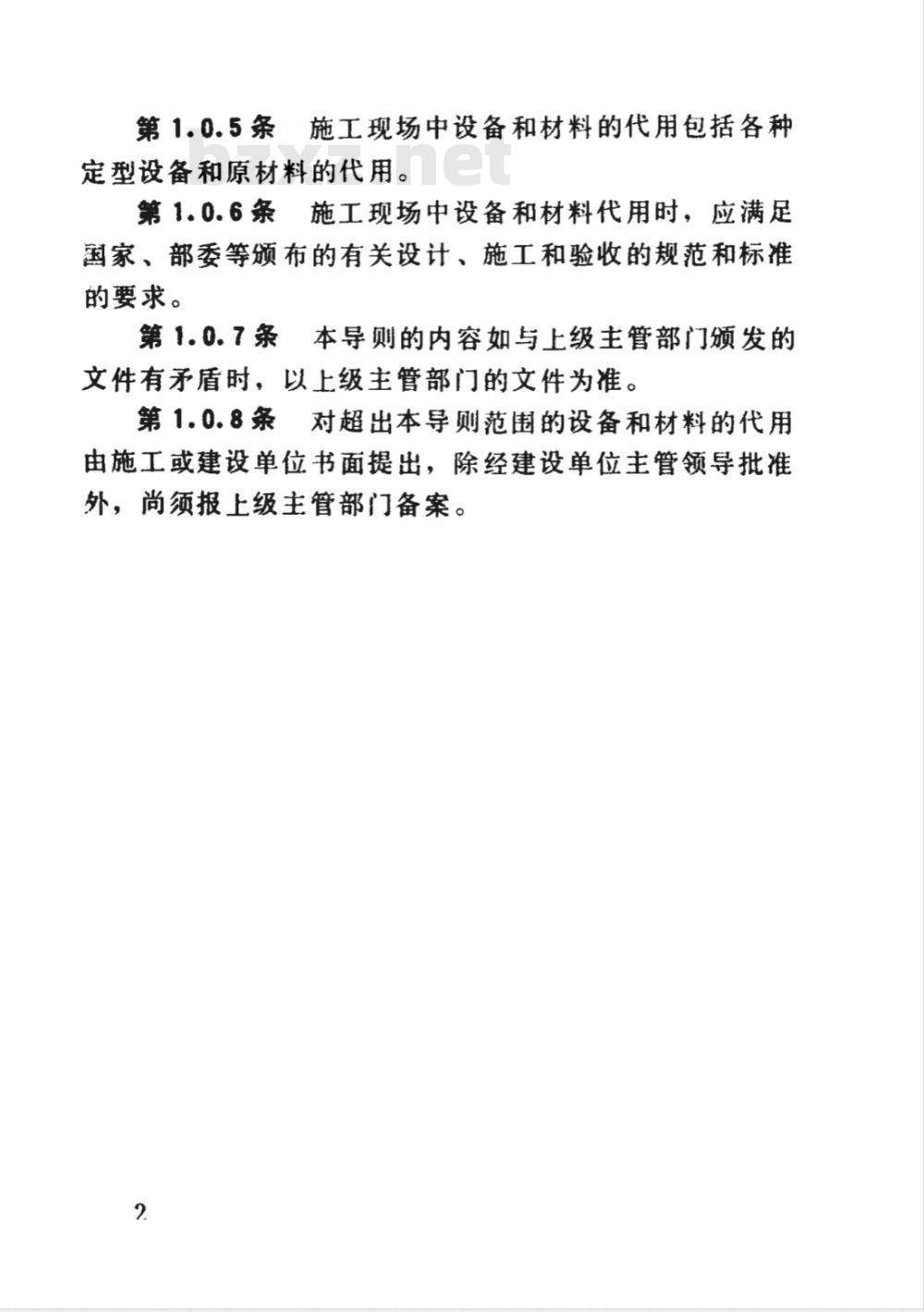

第1.0.5条施工现场中设备和材料的代用包括各种定型设备和原材料的代用。
第1.0.6条施工现场中设备和材料代用时，应满足国家、部委等颁布的有关设计、施工和验收的规范和标准的要求。
第1.0.7条本导则的内容如与上级主管部门颁发的文件有矛盾时，以上级主管部门的文件为准。第1.0.8条对超出本导则范围的设备和材料的代用由施工或建设单位书面提出，除经建设单位主管领导批准外，尚须报上级主管部门备案。2
第二章
定型设备的代用
第一节压缩机
第2.1.1条工艺压缩机和辅机不宜代用。第二节泵
第2.2.1条泵的代用必须根据物料的性质及操作条件综合考虑代用泵的类型、型号和材质。第2.2.2条泵的类型不宜改变，即叶轮式泵、容积式泵和其他类型泵等不得相互代用。第2.2.3条代用泵需要的允许汽蚀余量不应大于原设计泵的允许汽蚀余量，或代用泵的允许吸上真空高度不应小于原设计泵的允许吸上高度。第 2.2.4条代用泵的驱动形式不得改变。第2.2.5条在同类型的泵中，代用泵的流量满足要求时，扬程可略有提高，其轴功率可比原设计提高一级。第三节电动机
第2.3.1条电动机的代用应满足原设计的要求：一、机械负载性能和工艺流程；二、电机容量及通风方式；
兰、电动机的额定转速；
四、安装场所的环境条件，
第 2.3.2 条
的容量大一级。
第2.3.3条
第 2.3. 4条
代用电动机的容量允许比原设计电动机交流电动机和直流电动机不得相互代用。防爆型（或隔爆型）电动机和非防爆型（或非隔爆型）电动机不得相互代用。第2.3.5条
互代用。
调速型电动机和非调速型电动机不得相第四节定型冷换设备
第2.4.1条定型冷换设备原则上不宜代用。第2.4.2条施工现场中允许利用调拨库存标准型冷换设备。但要核算作为代用冷换设备的工艺技术要求，应满足工艺中的温度、压力、介质、换热面积、压力降和安装等要求。
、浮头式换热器和冷凝器
1.壳体直径不变，压力和换热面积满足要求，FA与FB（FLA与FLB）系列可相互代用。2.壳体直径不变，压力和换热面积满足要求，二管程与四管程可相互代用。
3.壳体直径相同，面积满足要求，压力等级可以升高一级。
4.压力等级，换热面积满足要求，作为代用换热器的壳体直径允许升高-级。
三、空气冷却器
1.空气冷却器规格型号不变，换热面积满足要求，作4
为代用空气冷却器的压力等级可以升高~级。2.压力及换热面积满足要求，二管程与四管程可以相互代用。四營程与六管程可以相互代用、第2.4.3条不允许代用的范围
一、冷换设备的铭牌丢失、不清、技术档案不详时，不得作为代用设备；
一、冷换设备的铭牌与实物不符，不得作为代用设备；三、管长6米的换热器和管长3米的换热器不得相互代用；
四、不得用高合金钢换热器代用普通碳素钢换热器。第2.4.4条引起设备平面布置、配管和基础有较大变化时不宜代用。
第五节机修设备
第2.5.1条机修设备的代用包括机修厂或车间中的金属切削机床、锻压机械、铸造机械、木工机械、铆焊机械、热处理炉、铸造加热、吊车和铸造熔炼炉、防腐喷砂设备、电镀设备、理化试验机械和仪器等。第2.5.2条对高级、精密、重型机械设备和一般加热和熔炼炉等价值在万元以上的各类设备，其型号、规格一般不得代用。
第2.5.3条对般的机械设备和-般加热设备，在设计能力不受影响，保证加工精度的情况下允许代用。第2.5.4条对施工期较长的工程项目，同类型设备，允许以经鉴定的新产品代用。
第六节起重运输设备
第2.6.1条起重运输设备的代用包括各类起重机械、皮带运输机、斗式提升机、螺旋输送机、风力输送装置、叉车、小型翻斗车、电动平车及仓贮计量包装设备等内容。第2.6.2条对万元以上的大型起重运输机械，其型号和规格均不得代用。
第 2.6.3条对叉车、小型室内运输车，在保证运输能力和防爆要求情况下．其类型和制造厂家允许改变或代用。
第2.6.4条
包装、计量、码垛等设备一般不得代用。第2.6.5条安装材料的代用按本导则第三章钢材和标准零部件的代用执行。
第2.6.6条安装轨道材料和配件按本导则第七章第三节总图运输材料的代用执行。6
第三章
钢材和标准零部件的代用
第一节代用钢材的一般要求
第3.1.1条代用钢材必须附有钢厂完整的质量证明书（或复印件）且与实物相符，钢材的质量应符合国家级、部级及专业级有关技术条件（以最新版为准）。如质量证明书（或复印件）数据不全或技术要求不全，应由建设单位按材料所要求项目进行检验，提出合格证件后方可使用。第3.1.2条压力容器用钢的代用钢材应遵守“压力容器安全监察规程”、“钢制石油化工压力容器设计规定”及其它有关标准规范对其使用限制和范的规定。一、含碳量的限制；
、设计压力的限制和范围；
三、使用温度的限制和范围：
四、介质的限制和范围：
五、对材料的特殊要求。
第3.1.3条代用钢材应符合原设计的要求。、机械性能、化学成分、耐腐蚀性对设计条件（温度、压力、介质、结构）的适应性。二、制造加工工艺的适应性（尤其要注意焊接工艺、焊接材料、焊接热处理及冷热加工性能等）。三、钢材相互代用所引起的热应力和异种钢焊接的要7
第二节充许代用钢材的范围
第3.2.1条钢材的降级代用
一、一般不允许以高代低，必须时可少量代用。二、代用钢材在满足本章第一节要求时，高合金钢可代用低合金钢，低合金钢可代用普通低合金钢，普通低合金钢可代用普通碳素钢。
第3.2.2条碳素钢和低合金钢板厚度小于或等于10毫米时，代用钢板的增加厚度不得大于3毫米，厚度大于10毫米时，代用钢板的增加厚度不得大于2毫米，高合金钢钢板厚度小于或等于8毫米时代用钢板的增加厚度不得大于2毫米，厚度大于8毫米时代用钢板的增加厚度不得大于1毫米。
第3.2.3条钢材的升级代用
一、一般不允许升级代用，但经过严格复验，达到设计要求，允许升级代用。
二、钢材升级代用应按下列复验要求进行。复验一般由制造部门进行，并以书面形式提交给原设计部门确认。1.按原设计钢材标准规定的检验项目、合格指标进行复验并合格。
2.复验的分批规定和取样率应符合原设计钢材标准、钢材的技术要求以及附表的要求（按三者检验率较高者）。3.按YB231、YB237、GB3087生产的碳钢和低合金钢管作为GB5310，GB6479高压用钢管的代用钢材时，必须按批在成品管上取样进行非金属夹杂物分析（硫化物<38
