【石油化工行业标准(SH)】 石油化工装置基础工程设计内容规定

中国石油化工集团公司

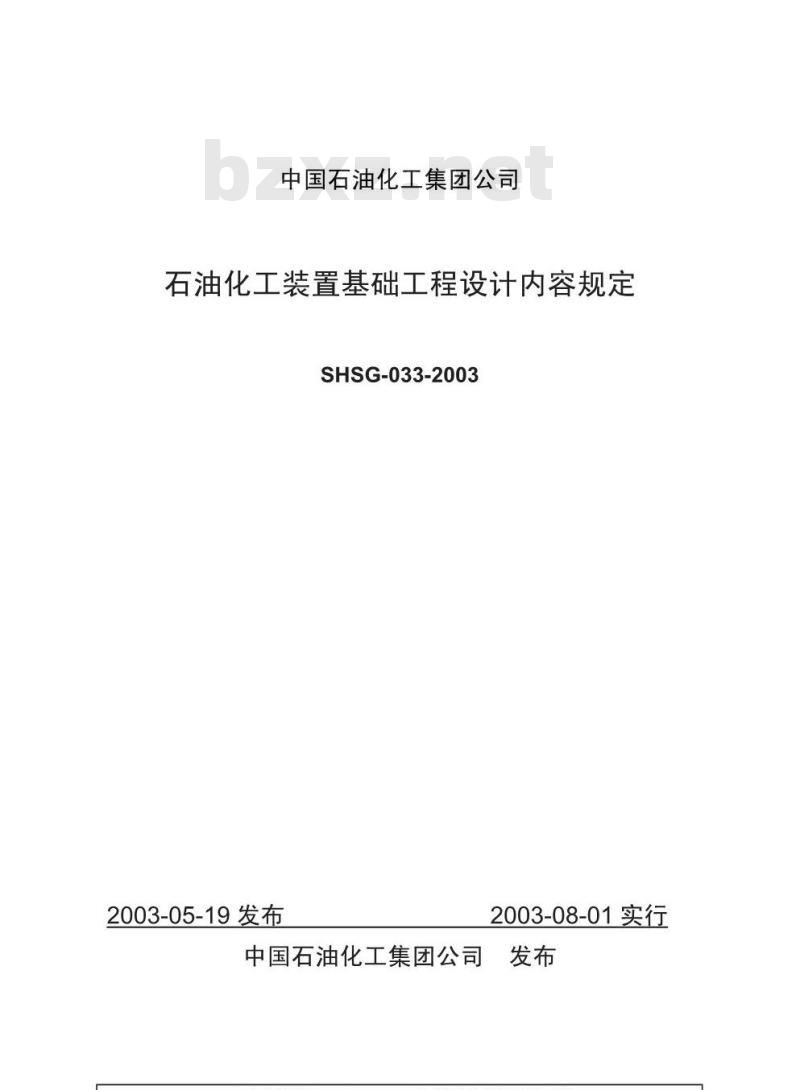

石油化工装置基础工程设计内容规定SHSG-033-2003
2003-05-19发布
2003-08-01实行
中国石油化工集团公司
中国石油化工集团公司
石油化工装置基础工程设计内容规定SHSG-033-2003

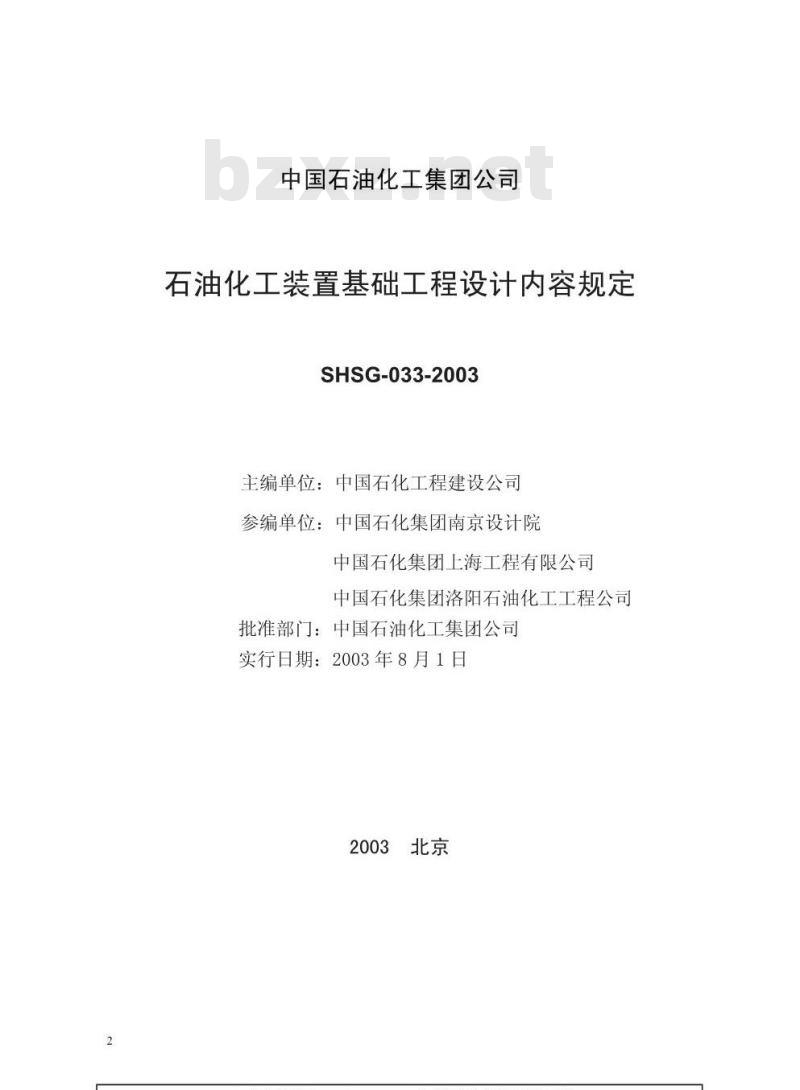

主编单位：中国石化工程建设公司参编单位：中国石化集团南京设计院中国石化集团上海工程有限公司中国石化集团洛阳石油化工工程公司批准部门：中国石油化工集团公司实行日期：2003年8月1日
2003北京
中国石油化工集团公司文件
中国石化建[2003]234号

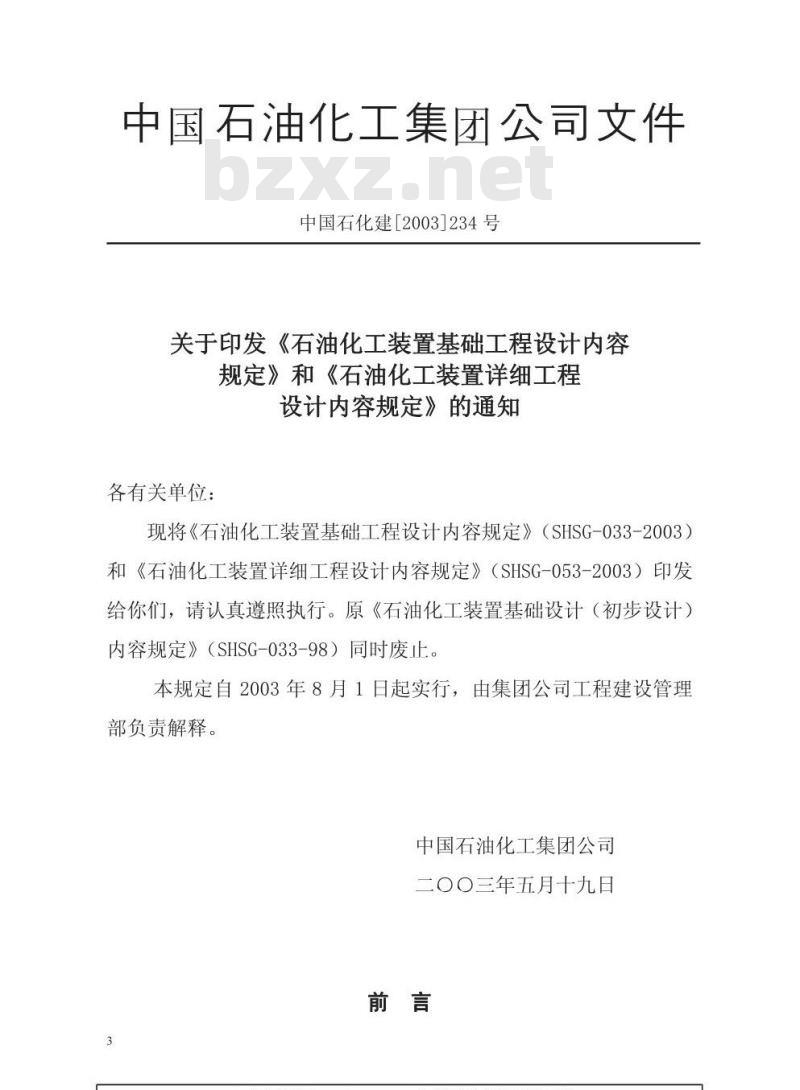

关于印发《石油化工装置基础工程设计内容规定》和《石油化工装置详细工程设计内容规定》的通知
各有关单位：
现将《石油化工装置基础工程设计内容规定》（SHSG-033-2003）和《石油化工装置详细工程设计内容规定》（SHSG-053-2003）印发给你们，请认真遵照执行。原《石油化工装置基础设计（初步设计）内容规定》（SHSG-033-98）同时废止。本规定自2003年8月1日起实行，由集团公司工程建设管理部负责解释。
中国石油化工集团公司
二〇〇三年五月十九日

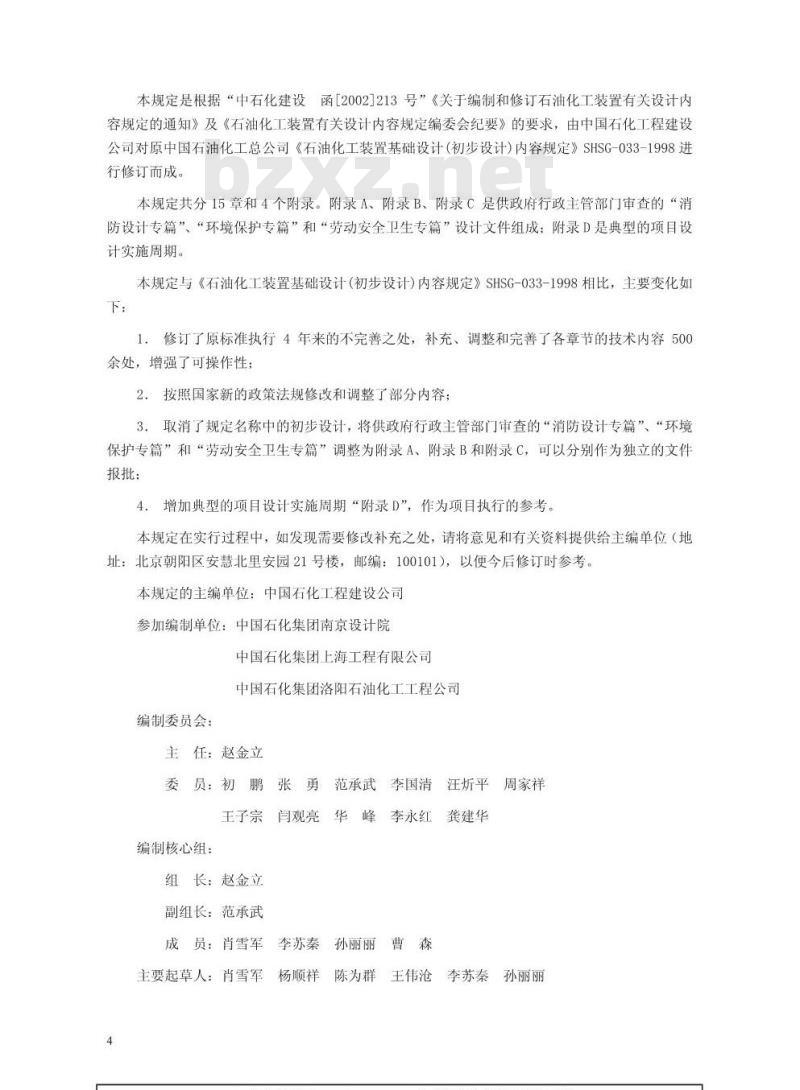

本规定是根据“中石化建设函[2002]213号”《关于编制和修订石油化工装置有关设计内容规定的通知》及《石油化工装置有关设计内容规定编委会纪要》的要求，由中国石化工程建设公司对原中国石油化工总公司《石油化工装置基础设计（初步设计)内容规定》SHSG-033-1998进行修订而成。
本规定共分15章和4个附录。附录A、附录B、附录C是供政府行政主管部门审查的“消防设计专篇”、“环境保护专篇”和“劳动安全卫生专篇”设计文件组成：附录D是典型的项目设计实施周期。
本规定与《石油化工装置基础设计（初步设计)内容规定》SHSG-033-1998相比，主要变化如下
1：修订了原标准执行4年来的不完善之处，补充、调整和完善了各章节的技术内容500余处，增强了可操作性：
2．按照国家新的政策法规修改和调整了部分内容；3．取消了规定名称中的初步设计，将供政府行政主管部门审查的“消防设计专篇”、“环境保护专篇”和“劳动安全卫生专篇”调整为附录A、附录B和附录C，可以分别作为独立的文件报批：
4.增加典型的项目设计实施周期“附录D”，作为项目执行的参考。本规定在实行过程中，如发现需要修改补充之处，请将意见和有关资料提供给主编单位（地址：北京朝阳区安慧北里安园21号楼，邮编：100101)，以便今后修订时参考本规定的主编单位：中国石化工程建设公司参加编制单位：中国石化集团南京设计院中国石化集团上海工程有限公司中国石化集团洛阳石油化工工程公司编制委员会：
主任：赵金立
委员：初鹏张勇范承武李国清汪平周家祥王子宗闫观亮华峰李永红龚建华编制核心组：
组长：赵金立
副组长：范承武
成员：肖雪军李苏秦孙丽丽曹森主要起草人：肖雪军
杨顺祥
陈为群王伟沧李苏秦孙丽丽
..com2

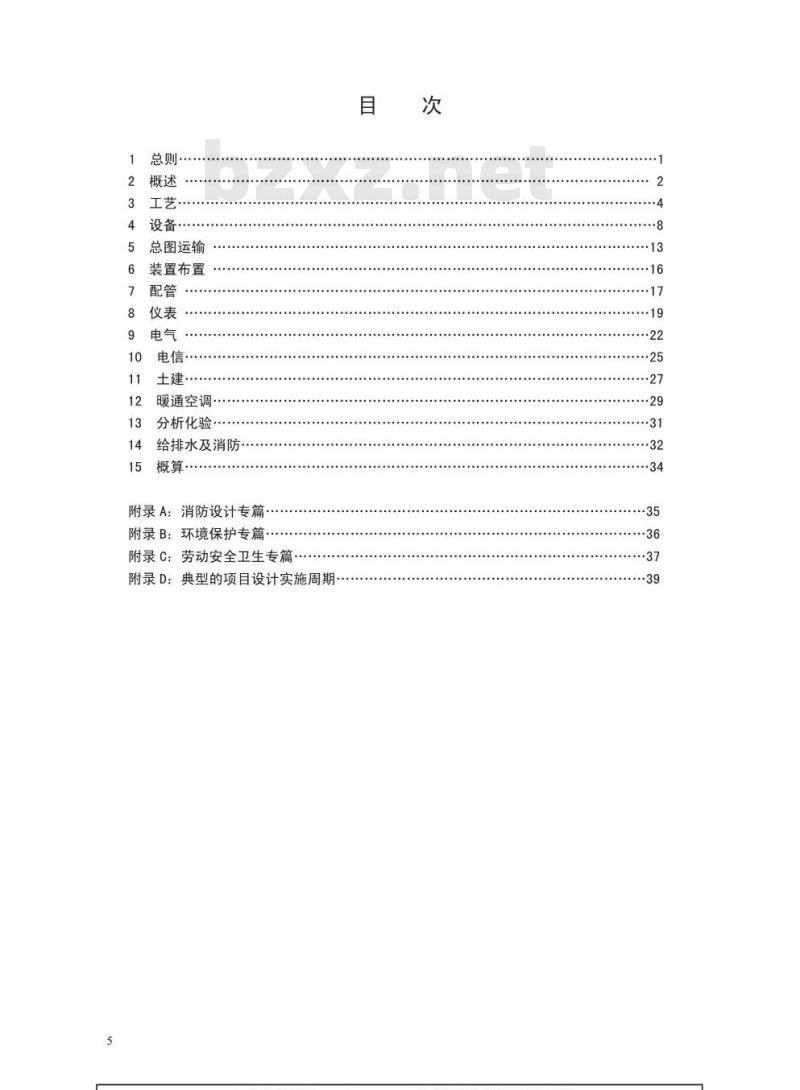

总图运输
装置布置
电信：
土建·
暖通空调·
分析化验
给排水及消防
概算·
附录A：消防设计专篇……
附录B：环境保护专篇
附录C：劳动安全卫生专篇
附录D：典型的项目设计实施周期目
.··31
··32
··36
1总则
石油化工装置基础工程设计内容规定1.1、为了提高石油化工工程设计质量、统一石油化工装置基础工程设计文件的内容和深度特制订《石油化工装置基础工程设计内容规定》。以下简称本规定。1.2本规定适用于新建、扩建、改建的石油化工装置的基础工程设计。油品储运和独立的公用设施、辅助设施的基础工程设计可参照本规定执行。1.3基础工程设计文件应依据合同及批准的总体设计或可行性研究报告、工艺设计包和设计基础资料进行编制。
1.4基础工程设计文件的深度，应达到能满足业主审查、工程物资采购准备和施工准备、开展详细工程设计的要求：供政府行政主管部门审查的“消防设计专篇”、“环境保护专篇”和“劳动安全卫生专篇”设计文件组成分别按附录A、附录B、附录C执行。1.5基础工程设计阶段，所有的技术原则和技术方案均应确定；典型的项目设计实施周期如附录D所示。
1.6本规定是对石油化工装置基础工程设计文件内容的基本要求，改扩建项目应在设计文件中表达改扩建内容。如业主有特殊要求时，可在签订合同时协商确定。1.7本规定对基础工程设计中的图纸、表格格式不作统一规定，各设计单位可根据本单位的规定进行编制。免费标准bzxz.net
1.8本规定作为设计文件篇、章编排的参考，不作为设计单位内部专业设置、专业分工的依据。
1.9本规定的相关规定为《石油化工装置工艺设计包（成套技术工艺包）内容规定》（SHSG-052-2003）和《石油化工装置详细工程设计内容规定》（SHSG-053-2003）。1
..com2概述
2.1概述是对装置基础工程设计作全面概括的说明，其内容应包括概况、产品及副产品、主要原料、生产方法及能源利用、生产控制、装置位置及周边情况、公用系统及辅助设施、主要技术经济指标、存在问题和建议。2.2在概况中应说明：装置的建设规模、建设性质、建设依据和设计依据、设计中贯彻执行的方针政策，装置的组成、设计范围和设计分工，装置的年运行时数、推荐的操作班次和定员等内容。
a）装置的建设规模应列出主产品或加工原料量的设计生产规模，分期建设的项目应列出分期建设的规模：
b）装置的建设性质应说明是新建、扩建或改建（技术改造)：c）建设依据和设计依据应列出建设项目可行性研究报告和批准文件，建设项目的环境影响报告书（表）、建设项目劳动安全卫生预评价报告、职业病危害预评价报告等及其批准文件，设计合同、工艺设计包等文件的名称、文件号和审批单位的名称，含有引进技术的项目尚应列出引进技术合同的名称和合同号：d）说明装置设计贯彻执行的方针政策（包括国家的有关方针政策和建设项目行业主管部门的有关法规文件）；
e）说明装置的组成、设计范围和设计分工。装置由单元（主项）组成时，按表2.2-1列出单元（主项）表：
表2.2-1单元（主项）表
单元（主项）编号
单元（主项）名称
负责设计单位
f)说明装置（或单元）的年运行时数和操作班次，并按表2.2-2列出装置的定员。表2.2-2
岗位名称
装置定员表
2.3说明装置全部产品和副产品的名称、主要规格、产量、储存运输条件、运输方法和去向。
当项目建设中包括产品储仓时，应说明产品储仓的储存能力（储存周期）。2.4说明装置使用的主要原料的名称和主要规格、预计年用量，说明原料的来源和供应（输送）方式。
当项目建设中包括原料储仓时，应说明原料储仓的储存能力（储存周期）和储存方式。2.5简要说明装置的生产方法和技术来源，概述其生产过程和节能措施。2.6简要说明装置生产过程中的自动控制水平、主体仪表和控制系统的选型。2.7说明装置在厂区内的位置，与相邻装置、设施的间距和相对位置。2
2.8说明装置所需电、汽、冷、水、氮、仪表用空气、压缩空气、燃料等的规格或参数，需用量和来源。
装置设计的主要技术经济指标（表2.9）。表2.9主要技术经济指标
单元（主项）名称
设计规模及主要产品方案
消耗指标
(1）原料
(2）主要辅助材料及催化剂
(3）新鲜水
(4）循环冷却水
(5）电
(6)蒸汽
(7）燃料
装置区总占地面积
装置总建筑面积
“三废”排放量
运输量
运入装置
运出装置
总定员
总能耗
工艺设备总台数
(1）容器
(2)换热器
(3）工业炉
(4）机泵
（5）机械
三材用量
(1）钢材
(2)木材
(3）水泥
总投资
数值及单位
其中国外订购台数
说明工程建设进度的初步安排。说明安排工程建设进度的原则，并附工程建设进度初步安排表，说明合同生效、基础工程设计、详细设计、设备和材料采购、施工、中交、联运、投料试车、交付生产等主要建设阶段的进度。工程建设进度安排应符合上级主管部门的工作部署，同时应认真研究设计、采购、施工、试车等各阶段的合理进度和紧密衔接。属于EPC总承包的项目以总承包商为主负责编制，不是总承包的项目应在业主的主持下，有关参建单位共同研究确定。
2.11说明装置设计所存在的问题并提出建议。3
3工艺
3.1工艺部分基础工程设计文件应有：工艺设计基础，工艺说明，界区条件表，管道表，工艺设备表，工艺流程图（PFD），公用物料流程图（UFD），管道及仪表流程图（PID、UID）工艺设备数据表，安全阀、爆破片数据表或规格书以及一览表。如果有工艺设计包文件，工艺部分的基础设计文件可酌情简化。3.2工艺设计基础应包括下列内容：a）装置能力，应说明产品年生产能力和小时生产能力或原料处理能力、主生产线数或系列数、年运转率（包括操作时间、连续或间断生产）、产品方案；b）装置组成及其名称；
c）原料、产品和副产品技术规格，一般应按不同物料分别列出物性和组成、单位、指标、分析方法和（或）标准号等：对聚合物产品规格应分别列出性能、单位、测试方法和（或）标准号、各牌号产品指标：
d）催化剂、化学品技术规格，一般应按不同物料分别列出物性及组成、指标、分析方法和（或）标准号等：
e）原料、催化剂、化学品消耗量和产品、副产品产量，应分别列出物料名称、数量（按每吨产品、每小时、每年的消耗量或产量列出），对于在使用过程中逐渐损耗的溶剂或效能逐渐降低的催化剂、吸附剂和中和剂等，如进行定期补充，则需注明补充间隔时间和补充量，开折成每吨产品的消耗量：对子初次充填的或定期更换的催化剂、溶剂或干燥剂等，必须注明一次填充量和更换的间隔时间，并折成每吨产品的消耗量；f)公用物料和能量规格，应分类列出状态、温度、压力和规格等：9）公用物料、能量消耗定额和综合能耗，应分类列出消耗定额和小时耗量（包括正常值和峰值）。
3.3工艺说明应叙述以下内容：
a）生产方法、工艺技术路线（说明所采用的工艺技术路线及其依据）、工艺特点（从工艺、设备、自控、操作和安全等方面说明装置的工艺特点）和每个部分的作用。b）工艺流程简述，叙述物料通过工艺设备的顺序和生成物的去向；说明主要操作技术条件，如温度、压力、流量配比及主要控制方案等：如系间断操作，则需说明一次操作加料量和时间周期：连续操作或间断操作时需说明工艺设备常用、备用工作情况：说明副产品的回收、利用和三废处理方案。
c）安全与卫生
1）生产过程中主要物料的危险、危害分析：火灾、爆炸危险物料：装置中火灾、爆炸危险物料的种类、数量、性质和使用条件：
一毒性物料：装置中使用的毒性物料的种类、数量、毒性和使用条件一腐蚀性物料：装置中使用的腐蚀性物料的种类、数量、形态和使用条件。2）生产过程中的其它危害分析，如高温灼伤、粉尘、坠落、放射性等。3.4界区条件表，一般应按原料、化学品、产品、副产品和公用物料分别列出，填写项目为：序号、名称、进/出、状态、输送方式、流量（kg/h)、管径、温度（℃)、压力[MPa(G))4
..com等。
3.5管道表应包括项目一般为：管道号、公称直径、管道等级、PID图号、管道起止点、物料名称、物料状态、操作压力[MPa(G)]、操作温度（℃、绝热要求和伴热形式等。3.6工艺设备表应按设备类别分别列出，其内容应包括：工艺设备的位号、设备名称、台数（操作、备用）、主要操作条件、技术规格、主要材质和质量等。成套供货的设备应注明成套范围。
3.7工艺流程图（PFD）应表示完整的生产过程，包括主要工艺设备（不需画出备用设备）、主要工艺管道、操作条件、控制方案和物流数据、换热设备热负荷等。其中物流数据可以用物料平衡和热量平衡表的形式列出。3.8公用物料流程图（UFD）应按物料类别编制，表示需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，并应标注设备位号和名称。3.9工艺管道及仪表流程图（PID）需表示如下内容：a）设备
1）全部编有位号的设备（包括备用设备），设备位号和名称，必要时要表示其主要规格；
2）成套供应的机组制造厂的初步供货范围：3）全部设备管口；
4）非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5）如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6）泵、压缩机、鼓风机等转动设备的驱动型式b）管道
1）与设备相连接的所有工艺和公用物料管道（包括开、停车及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向：
2）所有阀门及其类型（仪表阀门除外）；3）管道上管道等级变化时，要用分界线标明分界；4）容易引起振动的两相流管道上应注明“两相流、易振动”；有特殊要求的重力流管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度：如果不能有“袋形”的管道也应注明：5）为开车或试运转需要而设置的放空、放净、吹扫及冲洗接头：6）蒸汽、热水或其它类型的伴热管、夹套管，及其绝热要求；7）所有管道附件，如补偿器、性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8）取样点的编号、位置、形式和结构；9）所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；
10）异径管需注明其形式及规格：对改、扩建装置，应表示与已有设备或管道的连接点。
..comc）仪表
1）所有在线仪表，包括测量、记录、调节、分析仪表等，所有仪表均需编号；2）所有调节阀；
3）联锁关系；
4）随机仪表应在PID上注明。
d）PID注释
1）设备注释主要注明设备布置的特殊要求和催化剂、化学品和填料装卸处的空间要求等内容；
2）管道注释主要注明工艺、配管方面的一些特殊要求：3）仪表注释主要注明仪表安装方面的特殊要求；4)其它需要注释的内容。
e）图例、符号
1）各类标识符号、缩写、代号的用途；2）设备、仪表、管线及管件示意及其代号的编写规则。3.10公用系统管道及仪表流程图（UID）应表示下列内容：a）与公用系统有关，即使用或产生公用物料的设备（包括备用设备）；b）公用物料干管、总管、支管和进出设备的所有公用物料管道、管件、阀件等，并作管道标注：
c）公用物料管道上的所有仪表，但在工艺管道及仪表流程图上已表示的公用物料仪表不得重复出现。
3.11工艺设备数据表应表示下列内容：a）容器、换热器数据表应包括容器机械设计所必须的设计数据。1）设计数据一般应包括操作参数、设计参数、结构参数、介质名称（及必要的物性）、腐蚀裕度，接管法兰的类型、压力等级、密封面型式、绝热要求等，必要时还应提出载荷特征（如压力、温度循环波动）、制造要求（如表面抛光）、推荐容器或零部件规格和用材等。
2）简图应包括必要的几何尺寸、支承方式、必要的液面高度、管口和管口高度需要时还要对部分结构形式给予推荐。b）工业炉数据表一般应包括以下内容：1）操作条件数据、燃料和燃烧数据、排管数据、耐火隔热材料数据、空气预热器数据、燃烧器和吹灰器数据等。2）炉群和附属设备布置，余热回收流程等简图。c）机泵数据表应包括机泵设计（选型）所必须的数据。一般应包括：1）流体名称及必要的物性、操作条件、现场条件、防爆要求。2）结构数据、主要用材、计量精度。3）辅机要求、控制联锁要求。
4）接管法兰的标准、压力等级、密封面型式，5）驱动机要求。
6）冲洗方案、检查和试验要求、供货范围等。6
