【国家标准(GB)】 氧化铝粉末松装密度的测定

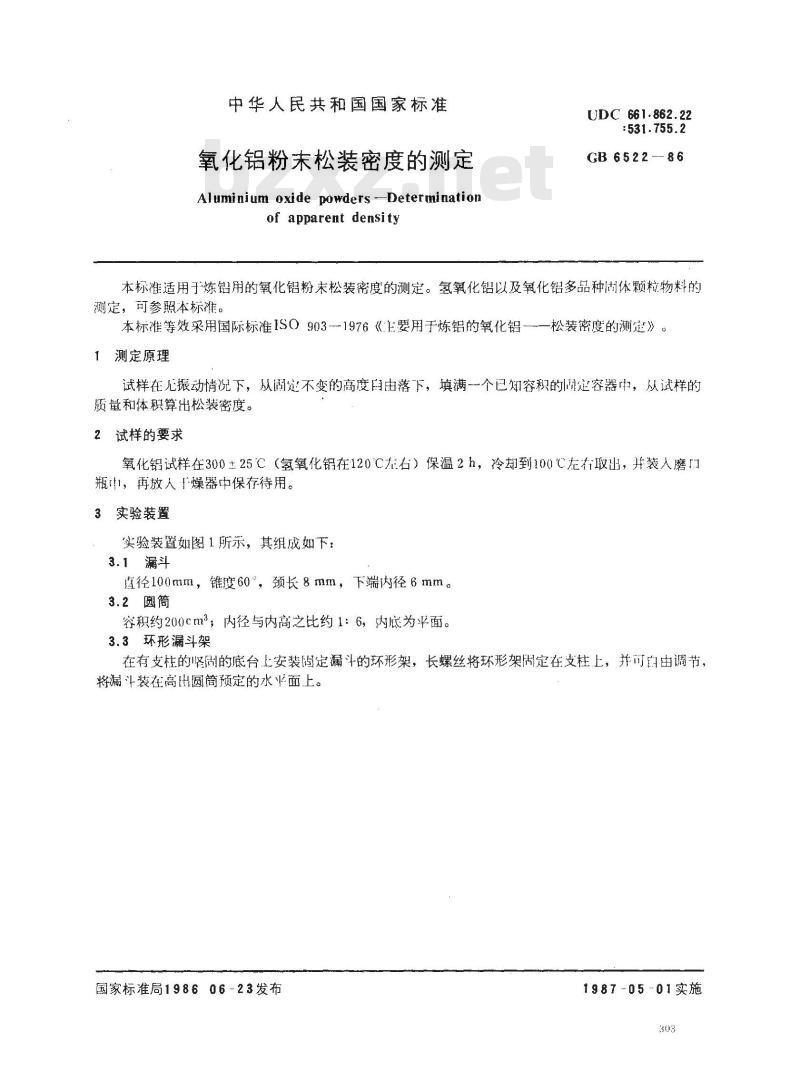

中华人民共和国国家标准
氧化铝粉未松装密度的测定
Aluminium oxide powders-Determinationof apparent density
UDC 661.862.22
:531.755.2
GB 6522--86
本标准适用于炼铝用的氧化铝粉末松装密度的测定。氢氧化铝以及氧化铝多品种固体颗粒物料的测定，可参照本标准。
本标准等效采用国际标准ISO903-1976《.1要用于炼铝的氧化铝——松装密度的测定》1测定原理
试样在无振动情况下，从固定不变的高度留由落下，填满一个已知容积的耐定容器中，从试样的质量和体积算出松装密度。
2试样的要求
氧化铝试样在300±25℃（氢氧化铝在120℃在右）保温2h，冷却到100℃左存取出，并装人磨门瓶中，再放人十燥器中保存待用。3实验装置
实验装置如图1所示，其组成如下：3.1漏斗
直径100mm，锥度60，颈长8mm，下端内径6mm。3.2圆筒
容积约200cm2，内径与内高之比约1：6，内底为平面。3.3环形漏斗架
在有支柱的峄固的底台上安装固定漏斗的环形架，长螺丝将环形架固定在支柱上，并可自由调节，将漏斗装在高出圆筒简预定的水平面上。国家标准局198606-23发布
1987-05-01实施
4测定步骤

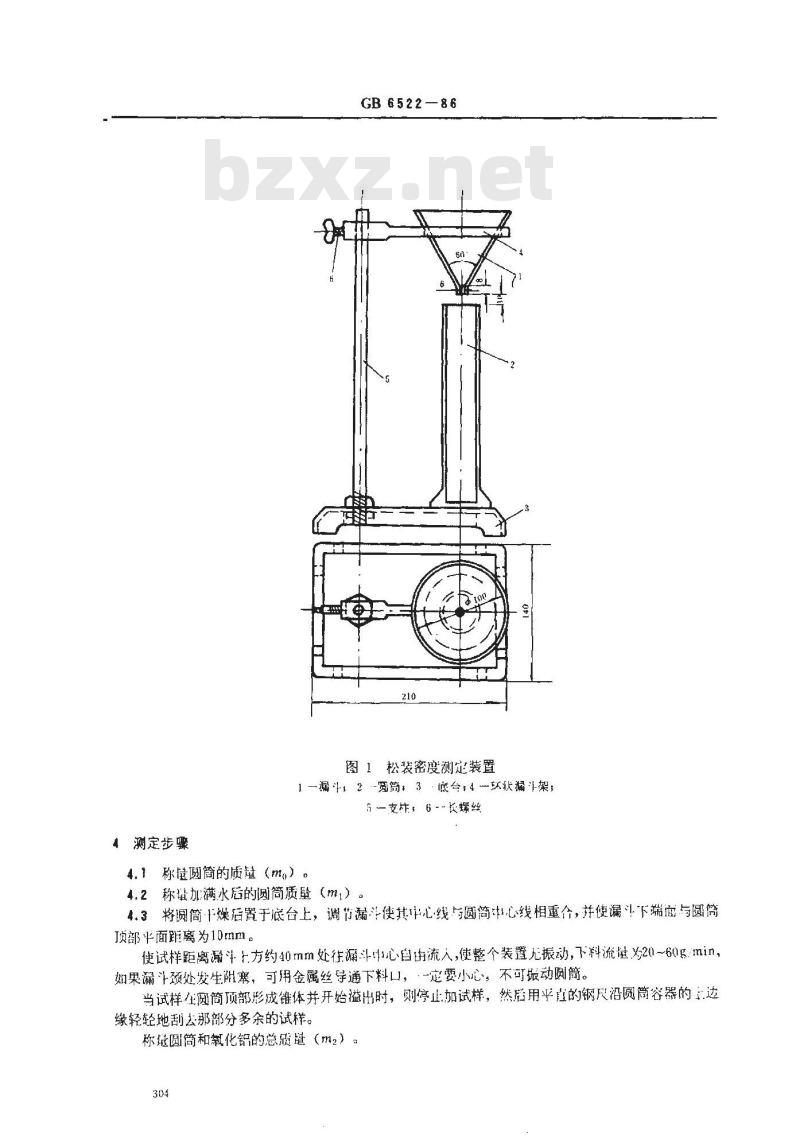

GB 6522—86
图1松装密度测定装置
1一漏2两筒：3底台—球状漏半架；5一支柱，6长螺丝
4.1称量圆简的质量（ma）。
4.2称量加满水后的阅简质量（m，）。4.3将圆简十燥后置于底台上，调节漏斗使其中心线与圆简心线相重合，并使漏斗下端面与圆筒顶部平面距离为10mm。
使试样距离漏汁上方约40mm处往漏斗心自出流人，使整个装置无振动，下料流量为2060gimin，如果漏斗颈处发生阻寒，可用金属丝导通下料口，·一定要小心，不可报动厕筒。当试样在圆筒顶部形成锥体并开始溢出时，则停止加试样，然后用平直的钢尺沿圆筒容器的主边缘轻轻地刮去那部分多余的试样。称圆简和载化铝的总质置（m2）。304

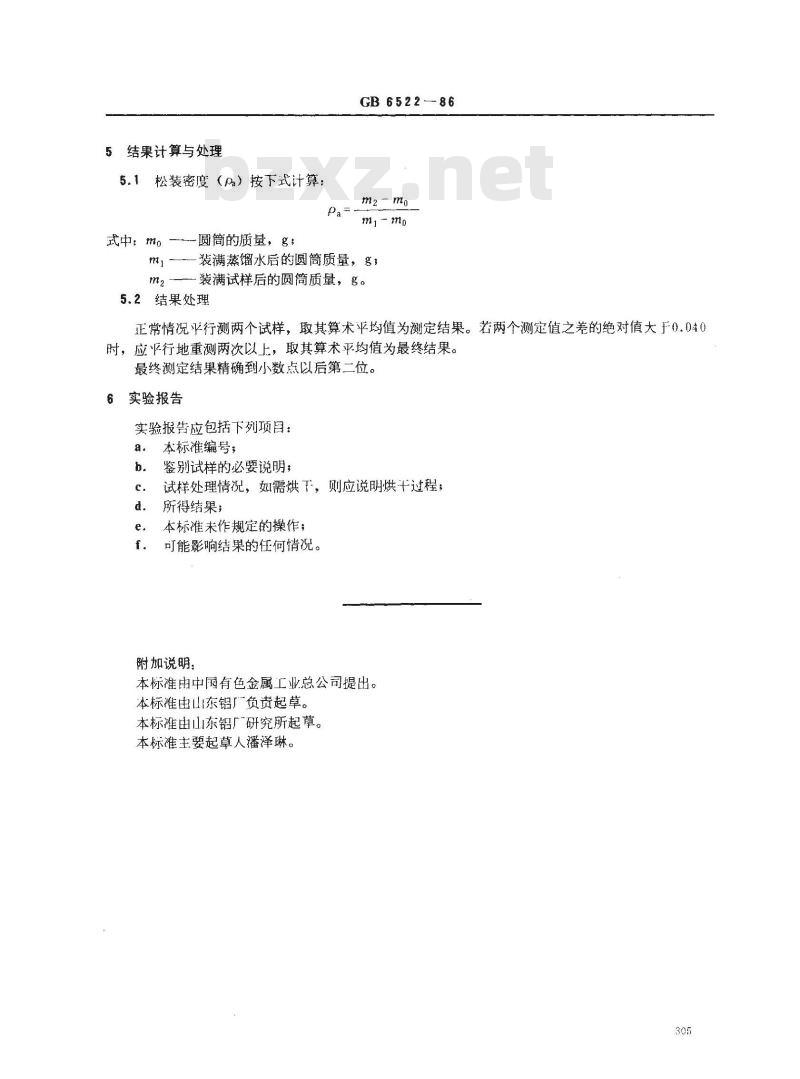

结果计算与处理
5.1松装密度（pa）按下式计算：式中：mo —-圆筒的质量，g；
GB 6522—86
m2 - mo
m-——装满蒸馏水后的圆筒质量，g，mz
一一装满试样后的圆简质量，g。5.2结果处理
正常情况平行测两个试样，取其算术平均值为测定结果。若两个测定值之差的绝对值大于0.040时，应平行地重测两次以上，取其算术平均值为最终结果。最终测定结果精确到小数点以后第二位。6实验报告免费标准下载网bzxz
实验报告应包括下列项目：
本标准编号；
鉴别试样的必要说明；
试样处理情况，如需烘下，则应说明烘十过程：所得结果；
本标准未作规定的操作；
可能影响结果的任何情况。
附加说明：
本标准由中国有色金属工业总公司提出。本标准由山东铝厂广负责起草。本标准由山东铝广研究所起草。本标准主要起草人潘泽琳。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
