【国家标准(GB)】 氧化铝粉末安息角的测定

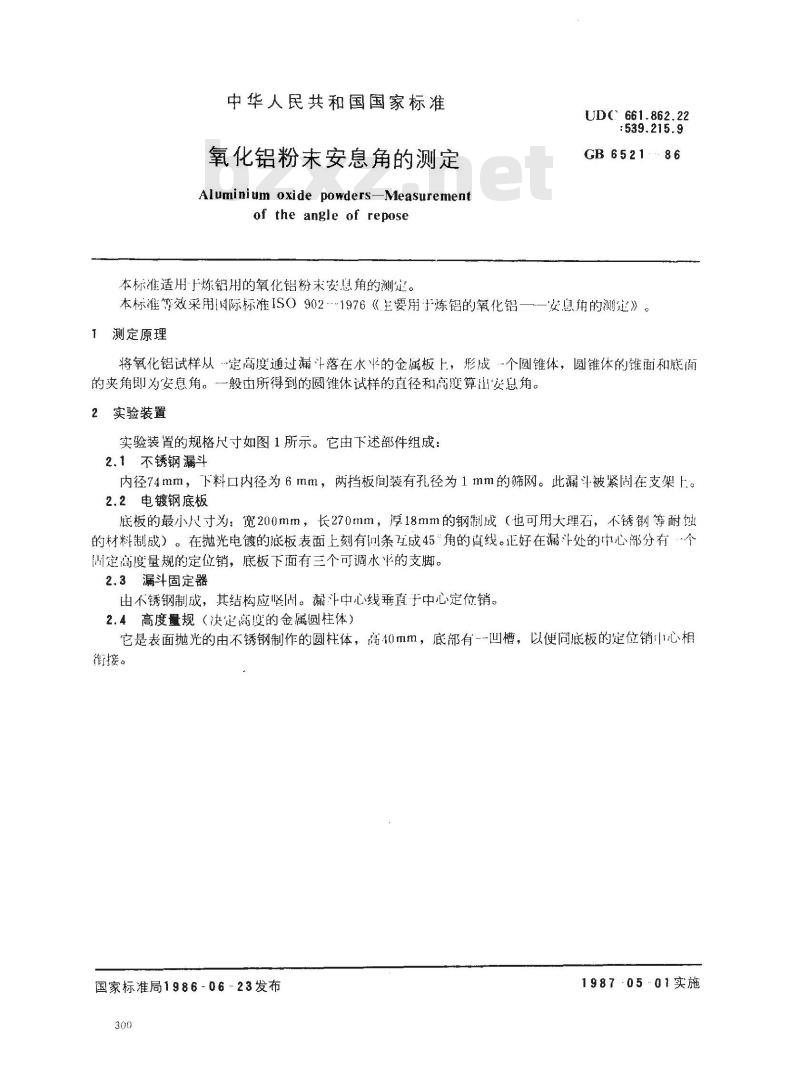

中华人民共和国国家标准
氧化铝粉末安息角的测定
Aluminium oxide powders-Measurementof the angle of repose
本标准适用于炼铝用的氧化铝粉未安息角的测定。UDC 661.862.22
:539.215.9
GB652186
本标准等效采用国际标准ISO902-1976《主要用于炼铝的氧化铝一一安息角的测定》。1测定原理
将氧化铝试样从一定高度通过漏斗落在水平的金属板上，形成一个圆锥体，圆锥体的锥面和底面的夹角即为安息角。一般由所得到的圆锥体试样的直径和高度算出安息角。实验装置
实验装置的规格尺寸如图1所示。它由下述部件组成：2.1不锈钢漏斗
内径74mm，下料口内径为6mm，两挡板间装有孔径为1mm的筛网。此漏斗被紧固在支架上。2.2电镀钢底板
底板的最小尺寸为：宽200mm，长270mm，厚18mm的钢制成（也可用大理石，不锈钢等耐蚀的材料制成）。在抛光电镀的底板表面上刻有问条成45“角的直线。正好在漏斗处的中心部分有个定高度量规的定位销，底板下面有三个可调水的支脚。2.3漏斗固定器
由不锈钢制成，其结构应坚固。漏斗中心线垂直于中心定位销。2.4高度量规（决定高度的金属圆柱体）它是表面抛光的由不锈钢制作的圆柱体，高40mm，底部有--凹槽，以便同底板的定位销中心相作接。
国家标准局1986-06-23发布
1987-05-01实施
GB6521免费标准下载网bzxz
-6 × 30

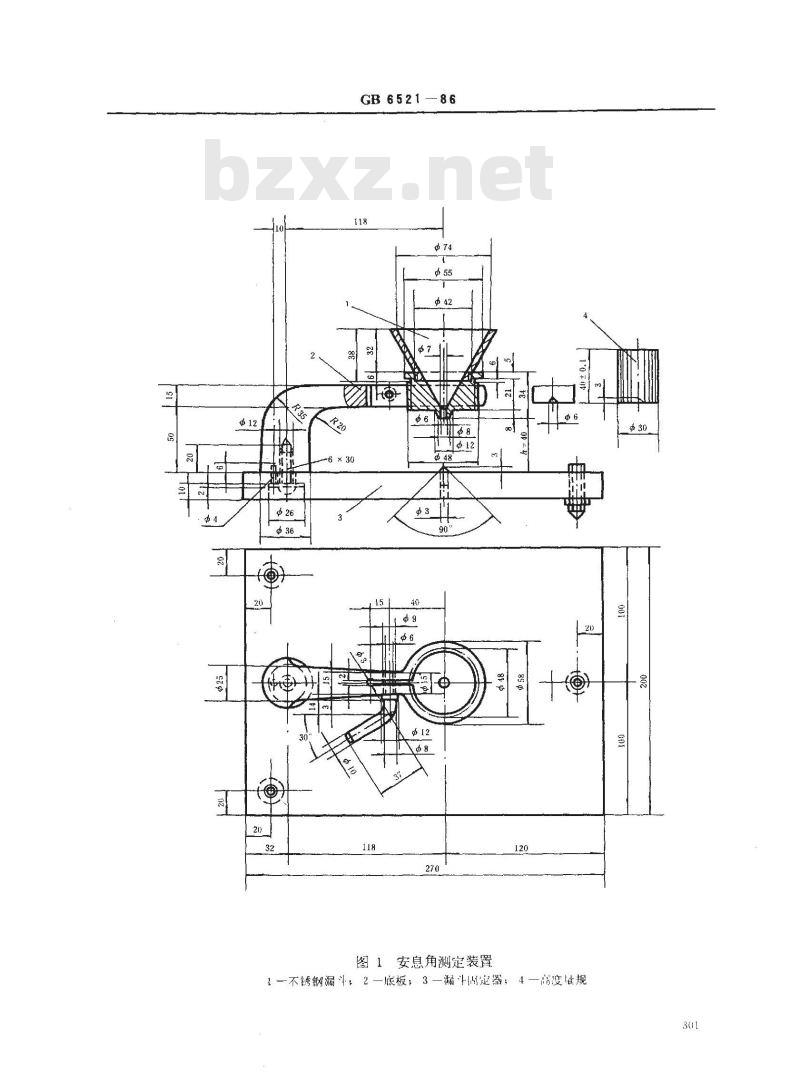

图1安息角测定装置
1一不锈钢漏斗，2一底板；3漏斗耐定器；4一高度这规#30

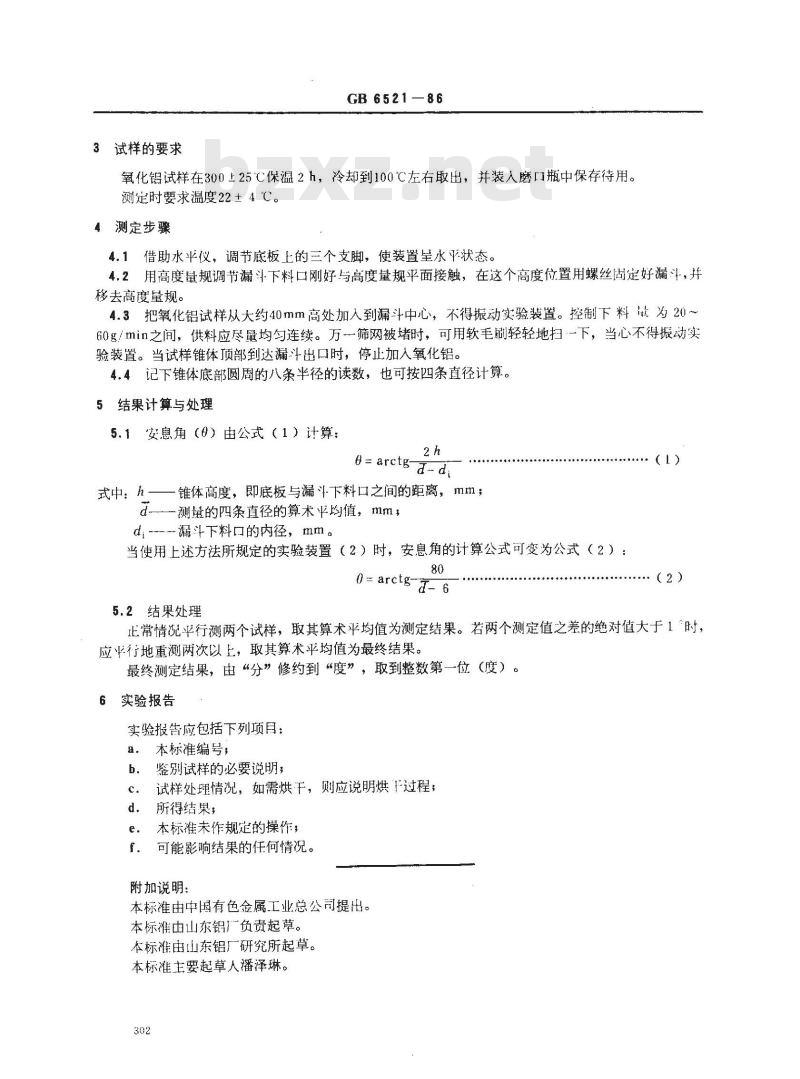

3试样的要求
GB 6521—86
氧化铝试样在300土25℃保温2h，冷却到100℃左右取出，并装人磨口瓶中保存待用。测定时要求温度22±4℃。
4测定步骤
4.1借助水半仪，调节底板上的三个支脚，使装置呈水平状态。4.2用高度量规调节漏斗下料口刚好与高度量规平面接触，在这个高度位置用螺丝固定好漏斗，并移去高度量规。
4.3把氧化铝试样从大约40mm高处加人到漏斗中心，不得振动实验装置。控制下料社为20～60g/min之间，供料应尽量均匀连续。万一筛网被堵时，可用软毛刷轻轻地扫一下，当心不得振动实验装置。当试样锥体顶部到达漏斗出口时，停止加人氧化铝。4.4记下锥体底部圆周的八条半径的读数，也可按四条直径计算。5结果计算与处理
5.1安息角（0）由公式（1）计算：2h
6= arctg d-d.
式中：h一一锥体高度，即底板与漏斗下料口之间的距离，mm；d—一测量的四条直径的算术平均值，mm，d;-漏斗下料口的内径，mm。
当使用上述方法所规定的实验装置（2）时，安息角的计算公式可变为公式（2）：80
O= arctg d- 6
5.2结果处理
正常情记平行测两个试样，取其算术平均值为测定结果。若两个测定值之差的绝对值大于1“时，应平行地重测两次以上，取其算术平均值为最终结果。最终测定结果，由“分”修约到“度”，取到整数第一位（度）。6实验报告
实验报告应包括下列项目：
本标准编号，
鉴别试样的必要说明；
试样处理情况，如需烘干，则应说明烘于过程；所得结果，
本标准未作规定的操作；
可能影响结果的任何情况。
附加说明：
本标准由中国有色金属工业总公司提出。本标准由山东铝广负责起草。
本标准由山东铝厂研究所起草。本标准士要起草人潘泽琳。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
