【国家标准(GB)】 镁粉、铝镁合金粉粒度组成的测定 干筛分法

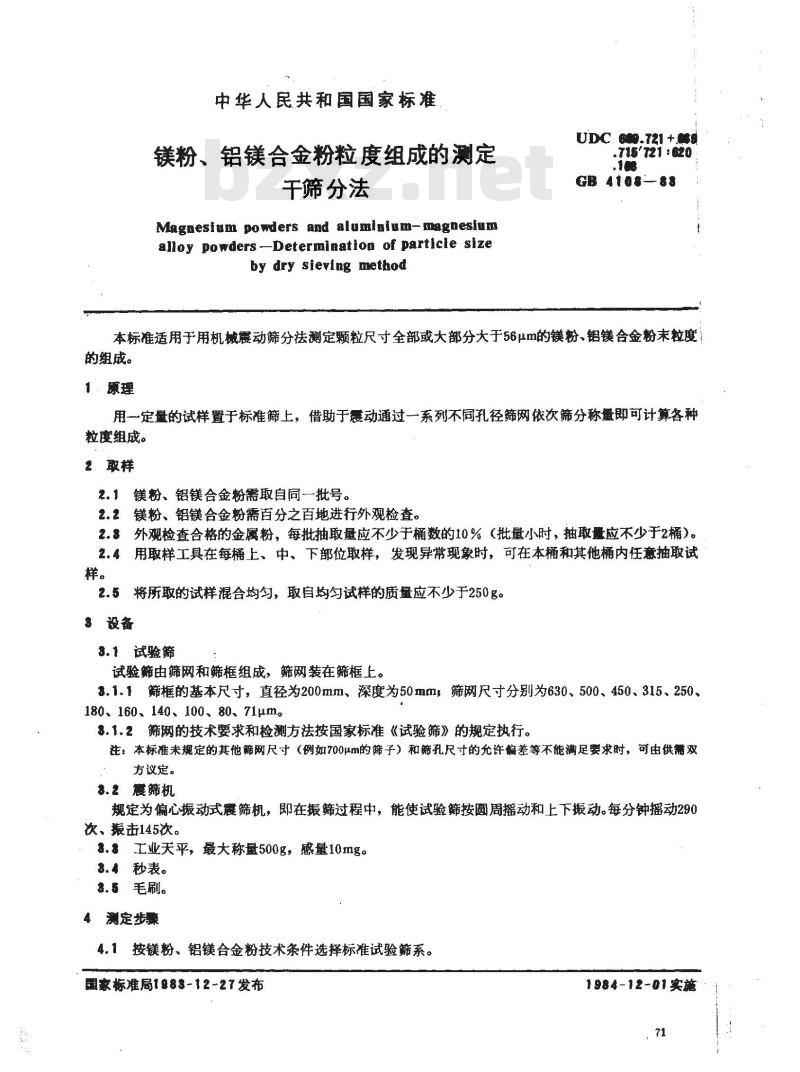

中华人民共和国国家标准
镁粉、铝镁合金粉粒度组成的测定干筛分法
Magaesium powders and aluminium-magnesiumalloy powders-Determimation of particle sizeby dry sieving method
UDC. 600.721 +$s
.715'721 : 620
GB 4108-88
本标准适用于用机械震动筛分法测定颗粒尺寸全部或大部分大于56μm的镁粉、铝镁合金粉末粒度的组成。
1原理
用一定量的试样置于标准筛上，借助于动通过一系列不同孔径筛网依次筛分称量即可计算各种粒度组成。
2取样
2.1镁粉、铝镁合金粉需取自同一批号。2.2镁粉、铝镁合金粉需百分之百地进行外观检查。2.3外观检查合格的金属粉，每批抽取量应不少于桶数的10%（批量小时，抽取量应不少于2桶）。2.4用取样工具在每桶上、中。下部位取样，发现异常现象时，可在本桶和其他桶内任意抽取试样。
2.5将所取的试样混合均匀，取自均匀试样的质量应不少于250g。3设备
3.1试验筛
试验筛由筛网和筛框组成，筛网装在筛框上。3.1.1筛框的基本尺寸，直径为200mm、深度为50mm，筛网尺寸分别为630、500、450、315、250、180、160、140、100、80、71μm。3.1.2筛网的技术要求和检测方法按国家标准《试验筛》的规定执行。注：本标准未规定的其他筛网尺寸（例如700μm的筛子）和筛孔尺寸的允许偏差等不能满足要求时，可由供需双方议定。
8.2筹筛机
规定为偏心振动式震筛机，即在振筛过程中，能使试验筛按圆周摇动和上下振动。每分钟摇动290次、振击145次。
.8工业天平，最大称量500g，感量10mg。8.4秒表。
3.5 毛刷。
4测定步骤
按镁粉、铝镁合金粉技术条件选择标准试验筛系。国家标准局1983-12~27发布
1984-12~01实施
GB 4108--83

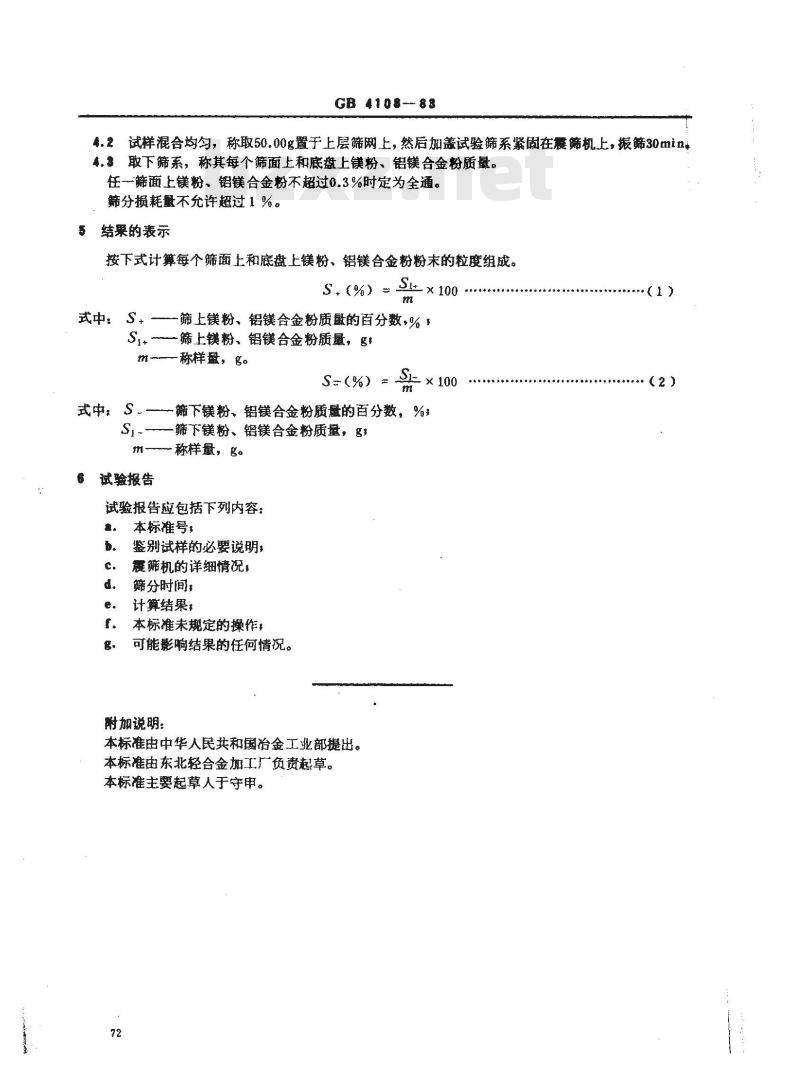

4.2试样混合均匀，称取50.00g置于上层筛网上，然后加盖试验筛系紧固在震筛机上，振筛30min+4.3取下筛系，称其每个筛面上和底盘上镁粉、铝镁合金粉质量。任一筛面上镁粉、铝镁合金粉不超过0.3%时定为全通。筛分损耗量不允许超过1%。
5结果的表示
按下式计算每个筛面上和底盘上镁粉、铝镁合金粉粉末的粒度组成。St× 100
S+(%) =
式中．S+
-筛上镁粉、铝镁合金粉质量的百分数，%，筛上镁粉、铝镁合金粉质量，gtSi+
m—称样盘，g。
S-(%) =
式中：S。—筛下镁粉、铝镁合金粉质量的百分数，%S1—筛下镁粉、铝镁合金粉质量，gm-称样量，g。
6试验报告
试验报告应包括下列内容：
本标准号，
鉴别试样的必要说明，
震筛机的详细情况：
筛分时间；
计算结果，bzxz.net
本标准未规定的操作，
可能影响结果的任何情况。
附加说明：
本标准由中华人民共和国冶金工业部提出。本标准由东北轻合金加工厂负责起草。本标准主要起草人于守申。
（2）
