【国家标准(GB)】 电工术语 电力系统保护

GB/T2900.49-1994
电工术语电力系统保护

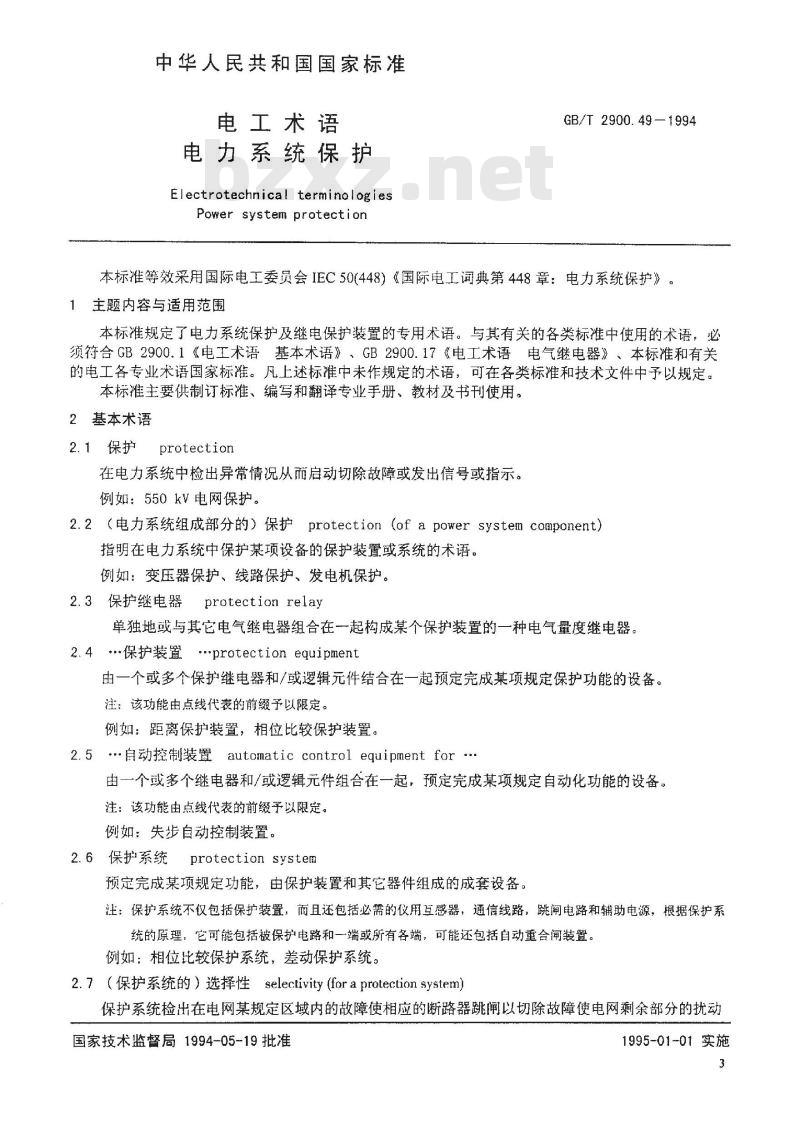

Electrotechnical terminologies power system protection中华人民共和国国家标准
电工术语
电力系统保护
Electrotechnical terminologiesPower system protection
GB/T 2900.49—1994
本标准等效采用国际电工委员会IEC50(448）《国际电工词典第448章：电力系统保护》。1主题内容与适用范围
本标准规定了电力系统保护及继电保护装置的专用术语。与其有关的各类标准中使用的术语，必须符合GB2900.1《电工术语基本术语》、GB2900.17《电工术语电气继电器》、本标准和有关的电工各专业术语国家标准。凡上述标准中未作规定的术语，可在各类标准和技术文件中予以规定。本标准主要供制订标准、编写和翻译专业手册、教材及书刊使用。2基本术语
2.1保护protection
在电力系统中检出异常情况从而启动切除故障或发出信号或指示。例如：550kV电网保护。
2.2（电力系统组成部分的）保护protection（af apowersystemcomponent）指明在电力系统中保护某项设备的保护装置或系统的术语。例如：变压器保护、线路保护、发电机保护。2.3保护继电器protectionrelay单独地或与其它电气继电器组合在一起构成某个保护装置的一种电气量度继电器。2.4保护装置protectionequipment由一个或多个保护继电器和/或逻辑元件结合在一起预定完成某项规定保护功能的设备。注：该功能由点线代表的前缀予以限定。例如：距离保护装置，相位比较保护装置。2.5自动控制装置automatic control equipment for.由一个或多个继电器和/或逻辑元件组合在一起，预定完成某项规定自动化功能的设备。注：该功能由点线代表的前缀予以限定。例如：失步自动控制装置。
2.6保护系统protection system预定完成某项规定功能，由保护装置和其它器件组成的成套设备注：保护系统不仅包括保护装置，而且还包括必需的仪用互感器，通信线路，跳闸电路和辅助电源，根据保护系统的原理，它可能包括被保护电路和一端或所有各端，可能还包括自动重合闸装置，例如：相位比较保护系统，差动保护系统。2.7（保护系统的）选择性selectivity(foraprotection system)保护系统检出在电网某规定区域内的故障使相应的断路器跳闸以切除故障使电网剩余部分的扰动国家技术监督局1994-05-19批准1995-01-01实施

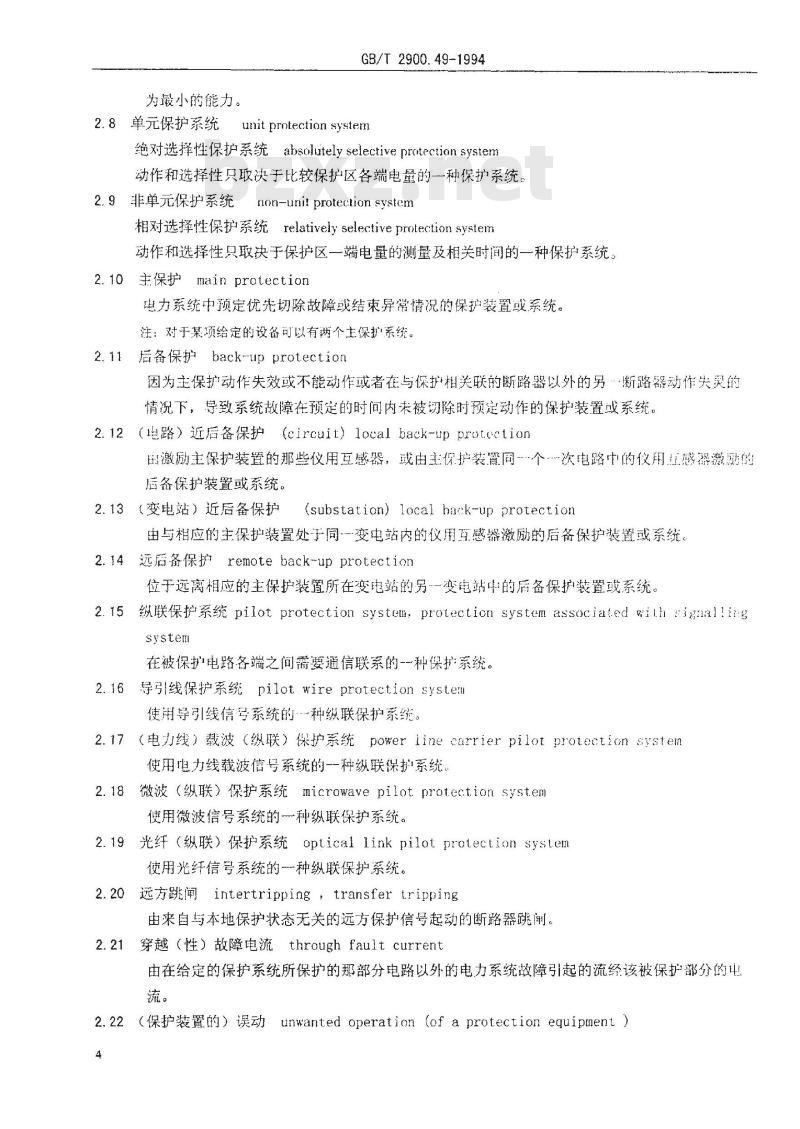

为最小的能力。
GB/T2900.49-1994
2.8单元保护系统
tunit protection system
绝对选择性保护系统absolutelyselectiveprotectionsystem动作和选择性只取决于比较保护区各端电量的一种保护系统2.9　非单元保护系统　non-uni!protection system相对选择性保护系统relativelyselectiveprotection system动作和选择性只取决于保护区一端电量的测量及相关时间的一种保护系统。2.to主保护main protection
电力系统中预定优先切除故障或结束异常情况的保护装置或系统。注：对于某项给定的设备可以有两个主保扩系统。2.11后备保护back-up protection因为主保护动作失效或不能动作或者在与保护相关联的断路器以外的另断路器动作失更的情况下，导致系统故障在预定的时间内未被切除时预定动作的保护装置或系统。2.12（地路）近启备保护（circuit）local back-up protcction由激励主保护装置的那些仪用互感器，或由主保护装臀同一个“次电路中的仪用任感器激励的后备保护装置或系统。
2.t3（变电站）近后备保护（substation）localhack-upprotection由与相应的主保护装置处于同一变电站内的仪用互感器激励的后备保护装置或系统。2.14远后备保护remoteback-upprotection位于远离相应的主保护装置所在变电站的另一一变电站中的后备保护装置或系统。2.15纵联保护系统 pilot protection system,protection system associated with cignallingsyste
在被保护电路各端之问需要通信联系的--种保扩系统。2.16导引线保护系统pilotwireprotectionsystel使用导引线信号系统的种纵联保护系统。2.17（电力线）载波（纵联）保护系统powerlinecarrierpilotprotection systen使用电力线载波信号系统的--种纵联保护系统，2.18微波（纵联）保护系统microwavepilotprotection systen使用微波信号系统的一种纵联保护系统。2.19光纤（纵联）保护系统opticallinkpilotprolectionsystem使用光纤信号系统的一种纵联保护系统。2.20 远方跳闸intertripping，transfer tripping由来自与本地保护状态无关的远方保护信号起动的断路器跳刷。穿越（性）故障电流through fault current2.21
由在给定的保护系统所保护的那部分电路以外的电力系统故障引起的流经该被保护部分的4流。
2.22（保护装置的）误动unwanted operation（of a protection equipment）4
GB/T 2900.49-1994

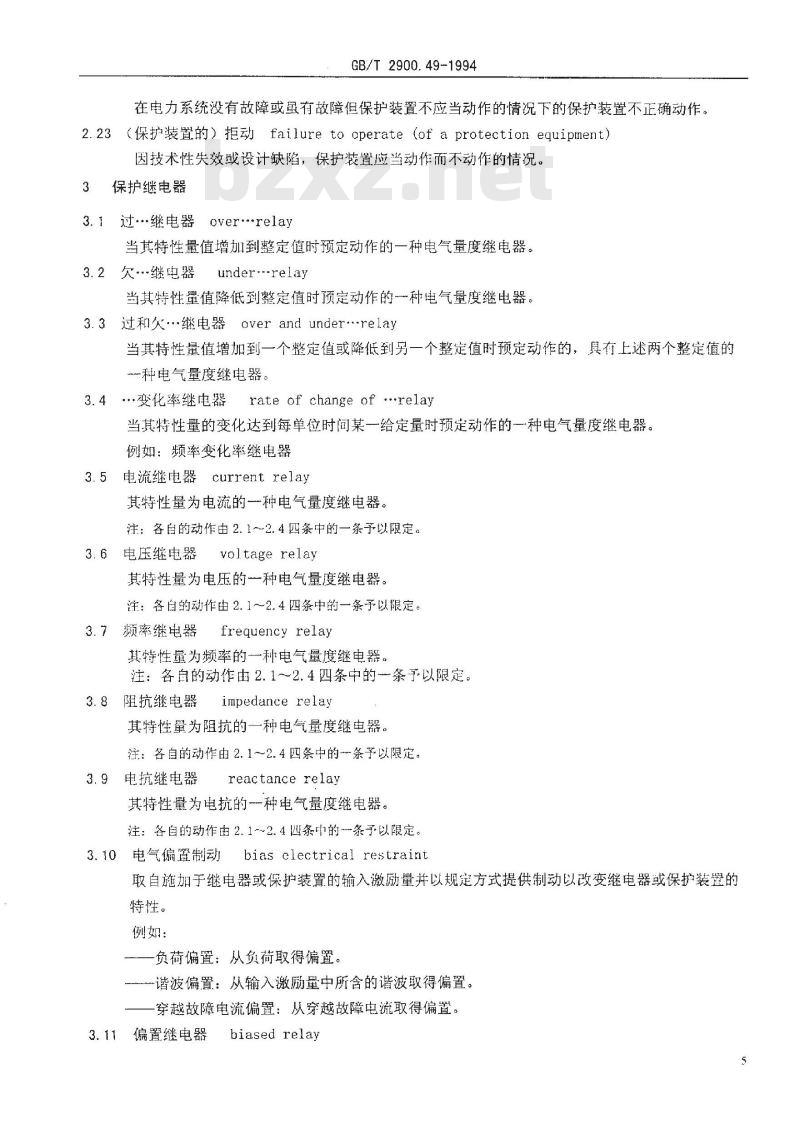

在电力系统没有故障或虽有故障但保护装置不应当动作的情况下的保护装置不正确动作。2.23（保护装置的）拒动failureto operate（of aprotection equipment）因技术性失效或设计缺陷，保护装置应当动作而不动作的情况。3保护继电器
3.1过继电器
over..relay
当其特性量值增加到整定值时预定动作的一种电气量度继电器。3.2欠继电器　underrelay
当其特性量值降低到整定值时预定动作的一种电气量度继电器。3.3过和欠继电器over and under.relay当其特性量值增加到一个整定值或降低到另一个整定值时预定动作的，具有上述两个整定值的-种电气量度继电器。
3.4变化率继电器
rate of change of .relay
当其特性量的变化达到每单位时间某一给定量时预定动作的一种电气量度继电器。例如：频率变化率继电器
3.5电流继电器currentrelay
其特性量为电流的一种电气量度继电器。注：各自的动作由2.1～2.4四条中的一条予以限定。3.6电压继电器voltage relay
其特性量为电压的一种电气量度继电器。注：各自的动作由2.1～2.4四条中的一条予以限定。3.7频率继电器
frequency relay
其特性量为频率的一种电气量度继电器。注：各官的动作由2.1~～~2.4四条中的条以限定。impedancerelay
3.8阻抗继电器
其特性量为阻抗的一种电气量度继电器。注：各自的动作由2.1～2.4四条中的-条予以限定，3.9电抗继电器
reactance relay
其特性量为电抗的一种电气量度继电器。注：各自的动作由2.1~~2.4四条中的一条予以限定。3.10电气偏置制动
bias electrical restraint
取自施加于继电器或保护装置的输入激励量并以规定方式提供制动以改变继电器或保护装置的特性。
例如：
一—一负荷偏置：从负荷取得偏置。谐波偏置：从输入激励量中所含的谐波取得偏置。穿越故障电流偏置：从穿越故障电流取得偏置。3.11偏置继电器biased relay

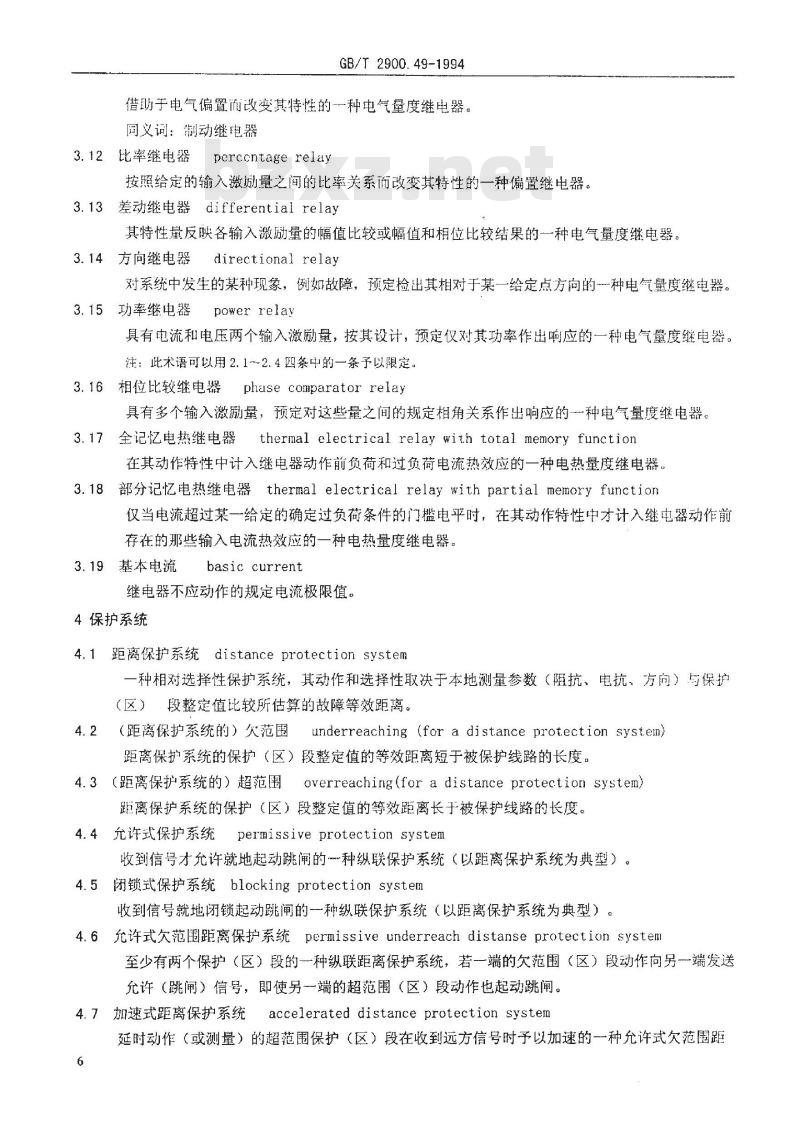

GB/T2900.49-1994
借助于电气偏置而改变其特性的-一种电气量度继电器。同义词：制动继电器
3.12比率继电器perccntage relay按照给定的输入激励量之间的比率关系而改变其特性的一种偏置继电器。3.13差动继电器differentialrelay其特性量反映各输入激励量的幅值比较或幅值和相位比较结果的一种电气量度继电器。3.14方向继电器directional relay对系统中发生的某种现象，例如故障，预定检出其相对于某一给定点方向的一种电气量度继电器。3.15功率继电器power relay
具有电流和电压两个输入微励量，按其设计，预定仅对其功率作出响应的一种电气量度继电器。注：此术语可以用2.1~-2.4四条中的一条予以限定。3.16相位比较继电器phasecomparator relay具有多个输入激励量，预定对这些量之间的规定相角关系作出响应的一种电气量度继电器。3.17 全记忆电热继电器thermal electrical relay with total memory function在其动作特性中计入继电器动作前负荷和过负荷电流热效应的一种电热量度继电器。3.18部分记忆电热继电器thermal electrical relaywithpartial memoryfunction仅当电流超过某一给定的确定过负荷条件的门槛电平时，在其动作特性中才计入继电器动作前存在的那些输入电流热效应的一种电热量度继电器。3.19基本电流basic current
继电器不应动作的规定电流极限值。4保护系统
4.1距离保护系统distanceprotection system一种相对选择性保护系统，其动作和选择性取决于本地测量参数（阻抗、电抗、方向）与保护（区）段整定值比较所估算的故障等效距离。4.2（距离保护系统的）欠范围μnderreaching（for a distance protection systen）距离保护系统的保护（区）段整定值的等效距离短于被保护线路的长度。4.3（距离保护系统的）超范围overreaching（foradistanceprotectionsystem）距离保护系统的保护（区）段整定值的等效距离长于被保护线路的长度。4.4允许式保护系统permissive protection system收到信号才允许就地起动跳闸的一种纵联保护系统（以距离保护系统为典型）。4.5闭锁式保护系统blockingprotectionsystem收到信号就地闭锁起动跳闸的一种纵联保护系统（以距离保护系统为典型）。4.6允许式欠范围距离保护系统permissive underreachdistanseprotection system至少有两个保护（区）段的一种纵联距离保护系统，若一端的欠范围（区）段动作向另一端发送允许（跳闸）信号，即使另一端的超范围（区）段动作也起动跳闸。4.7加速式距离保护系统accelerated distance protection system延时动作（或测量）的超范围保护（区）段在收到远方信号时予以加速的一种允许式欠范围距6
离保护系统。
GB/T2900.49-1994
4.8闭锁式超范围距离保护系统blockingoverreach distanceprotection system从检出外部故障的一端发送信号，另一端收到该信号则闭锁就地起动跳闸的一种超范围距离保护系统。
4.9允许式超范围距离保护系统permissive overreachdistanceprotection system从检出内部故障的一端发送信号，另一一端收到该信号则允许就地起动跳闸的一种超范围距离保护系统。
4.10系统阻抗比systeminpedanceratio在某一给定的测量地点，通常在线路的一端，电力系统电源阻抗和被保护区段阻抗之比。4.11（纵联）差动保护系统（longitudinal）differentialprotection system其动作和选择性取决于被保护区各端电流的幅值比较或相位和幅值比较的一种绝对选择性保护系统。
4.12横联差动保护系统transverse differential protection system应用于并联电路的一种相对选择性保护系统。其动作取决于这些电路中电流的不平衡分配。4.13相位比较保护系统phase comparison prptection system其动作和选择性取决于被保护区各端电流相位比较的一种绝对选择性保护系统。注：此保护系统的原理也适用于电压的相位比较。4.14方向比较保护系统directionalcomparisonprotectionsystem以本地取得的电压或电流为基准确定电流方向，在被保护区的每一端比较各端电流方向的一种保护系统。
4.15构架漏电保护系统frameleakageprotectionsysten其输入激励量为保护区内流经指定设备构架对地通路的电流的一一种保护系统。例如：变压器油箱的构架漏电保护系统。间义词外壳漏电保护系统
4.16过载保护系统overloadprotectionsysten在被保护电路过载的情况下，预定提供警报或跳闸指令的一种保护系统。4.17断路器失灵保护系统circuit-breaker failureprotection system在有关断路器跳闸失灵的情况下，预定通过跳开其它断路器以切除系统故障的一种保护系统。5自动控制装置
5.1自动切换装置automatic switching control equipment在变电站中按照规定的程序预定起动操作断路器和/或隔离开关的自动控制装置。5.2 失步自动控制装置 automatic loss-of-synchronism control equipment为了避免失步的扩展，预定在其开始时即予以制止的自动控制装置。5.3自动减负荷装置automatic load-shedding control equipment在异常条件如频率降低情况下，预定减少系统负荷的自动控制装置。5.4自动重合闸装置automaticreclosing control equipment保护系统动作跳闸后，预定起动断路器重合闸的自动控制装置。GB/T2900.49-1994
5.5 单相自动重台闸装置 single phase automatic reclosing control equipment，single poleautomatic reclosing control equipment在系统单相故障之后，预定重合断路器一相（极）的自动重合闸装置。5.6 三相自动重合闸装置 three phase automatic reclosing control equipment，three poleautomatic reclosing control equipment在系统故障之后，预定重合断路器三相（极）的自动重合闸装置。5.7 -次重合闸 single shot reclosing如果重合不成功，不再重复的一种自动重合闻。5.8多次重合闸multipleshotreclosing如果重合不成功，则再重复一次或二次（通常总数不多于三次）的一种自动重合闸。5.9（自动重合闸装置的）断电时间dead time（for automaticreclosing equipment）从断路器遮断电流的瞬间起到自动重合闸动作使断路器触头闭合的瞬间止的时间，注：重合闸整定值为从断路器跳闸的瞬间起到自动重合装置起动其重合的瞬间止的时间。5.10 失压自动跳闸装置 automatic loss-of-voltage tripping equipment在系统失去电压后为使系统恢复，预定断开断路器的自动控制装置。8
GB/T2900.49-1994
附录A
补充术语
（补充件）
《国际电工词典第448章：电力系统保护》中未列入，实际在使用的有关电力系统保护的术语列入本附录中。
A1有关保护、自动装置的术语
Ai.1数字式保护装置digital protection equipment利用数字电路把电力系统的电量（或电参数）模拟量转换为数字量，以进行运算和逻辑判别的保护装置。
automatic switch-in equipment of stand-by power supplyA1.2备用电源自动投入装置
当供电设备（线路或变压器）因故被切除后，使备用供电设备自动投入运行以保持正常供电的自动控制装置。
A1.3同期装置automatic synchronizer自动检测待并系统（或设备）的电参数，满足要求时发出合闸脉冲完成并列运行的自动控制装置。A2有关功能元件和保护继电器的术语A2.1启动元件 starting element装置中反应电力系统故障或不正常工作状态，控制其它元件工作的元件。A2.2判别元件discriminatingelement装置中根据特性量的变化判别电力系统故障载不正常工作状态程度的元件。A2.3测量元件measuringelement保护装置中测量特性量值以确定故障点位置和装置如何动作的元件，是判别元件的一种。例如：距离保护装置中的距离测量元件。A2.4闭锁元件blocking elenent在预定条件下抑制装置内其它元件动作的元件A2.5增量继电器incrementrelay当特性量值从某一数值突然变化，其突变量达到规定要求时动作的一种量度继电器。A2.6接地继电器ground-fault relay，earth-fault relay预定在被保护设备发生接地故障时动作的一种量度继电器。A2.7过载继电器over-loadrelay当被保护设备的电流超过正常负载电流后，按预定的电流-时间特性而动作的一种量度继电器，A3有关工作性能的术语
保护动作时间operating time of protectionA3.1
从电力系统故障或不正常工作状态发生的瞬间起至保护装置动作的瞬间上的时间。A3.2 死区 dead zone
GB/T 2900. 49-1994
出于构成原理或其它原因，在该保护的范围内，保护装置不能反应的区域。A3.3差动电流differential current在差动继电器中，规定的流入电流与流出电流的相量差。A3.4精确工作电流accurate operating current对于阻抗继电器，其动作阻抗值保持在规定准确度范围内的继电器工作电流范围，包括其下限值和上限值。
A3.5精确工作电压
accurate operating voltage
阻抗继电器的精确工作电流下限值与整定阻抗的乘积。附录B
标准使用说明
（参考件）
B1本标准中方括号［］的用法：用方括号中的内容代替其前面的概念就可组成另一词条。B2本标准中圆括号（）的用法有下列三种情况：B2.1去掉括号而保留括号中的内容是术语的全称：去掉括号及其中的内容则是术语的简称。B2.2括号中的内容表示对术语或概念的补充说明。B2.3括号中的内容表示术语的定义范围。10
保护动作时间·
保护继电器
保护系统·
（保护系统的）选择性
保护装置
（保护装置的）拒动
（保护装置的）误动…
备用电源自动投入装置
比率继电器·
闭锁式保护系统
闭锁式超范围距离保护系统·
闭锁元件·
（变电站）近后备保护..
变化率继电器·
部分记忆电热继电器
测量元件，
差动电流·
差动继电器www.bzxz.net
穿越（性）故障电流·
单相自动重合闸装置
单元保护系统·
导引线保护系统.
电抗继电器·
（电力线）载波（纵联）保护系统（电力系统组成部分的）保护
电流继电器：
（电路）近后备保护
电压继电器
GB/T 2900.49-1994
中文索引
断路器失灵保护系统
多次重合闻·
.·.2.4
方向比较保护系统
方向继电器
非单元保护系统
功率继电器
构架漏电保护系统
光纤（纵联）保护系统
过载保护系统…
过载继电器·
过和欠·继电器·
过·继电器·
横联差动保护系统·
后备保护。
基本电流·
加速式距离保护系统
接地继电器·
精确工作电流·
精确工作电压
距离保护系统…
（距离保护系统的）超范围
（距离保护系统的）欠范围·
绝对选择性保护系统·
判别元件·
电气偏置制动
偏置继电器
频率继电器
.·4.14
启动元件
欠·继电器
全记忆电热继电器
三相自动重合闸装置
失步自动控制装置
失压自动跳闸装置·
数字式保护装置
同期装置
外壳漏电保护系统
微波（纵联）保护系统
系统阻抗比
相对选择性保护系统·
相位比较保护系统…
相位比较继电器
GB/T 2900.49-1994
一次重合闸·
远后备保护
远方跳闸
允许式保护系统。
允许式过范围距离保护系统·
允许式欠范围距离保护系统·
增量继电器·
纵联保护系统
主保护。
制动继电器·
自动重合闸装置
（自动重合闸装置的）断电时间··自动控制装置
自动切换装置·
自动减负荷装置·
（纵联）差动保护系统
阻抗继电器
GB/T2900.49-1994
英文索引
absolutely selective protection systemaccelerated distance protection systemaccurate operating ourrent
accurate operating voltage
automatic control equipmcnt forautomatic load-shedding control equipment.automatic loss-of-synhronism control equipmentautomatic loss-of-voltage tripping equipmentautomatic reclosing control equipmentautomatic switching control equipmentautomatic switch-in equipment of stand-by power supplyautomatic synchronizer
back-up protectiont
basic current
bias electrical restaint
baised relay
blocking element.
blocking overreach distance protection system*.blocking protection syster
(circuit) local back-up protectioncircuit-breaker failure protection systemcurrent relay
dcad time (for automatic reclosing equipment)dead zone:
differential current
differential relay.
digital protection equipmentdirectional comparison protectiorn system...directional relay
discriminating element
