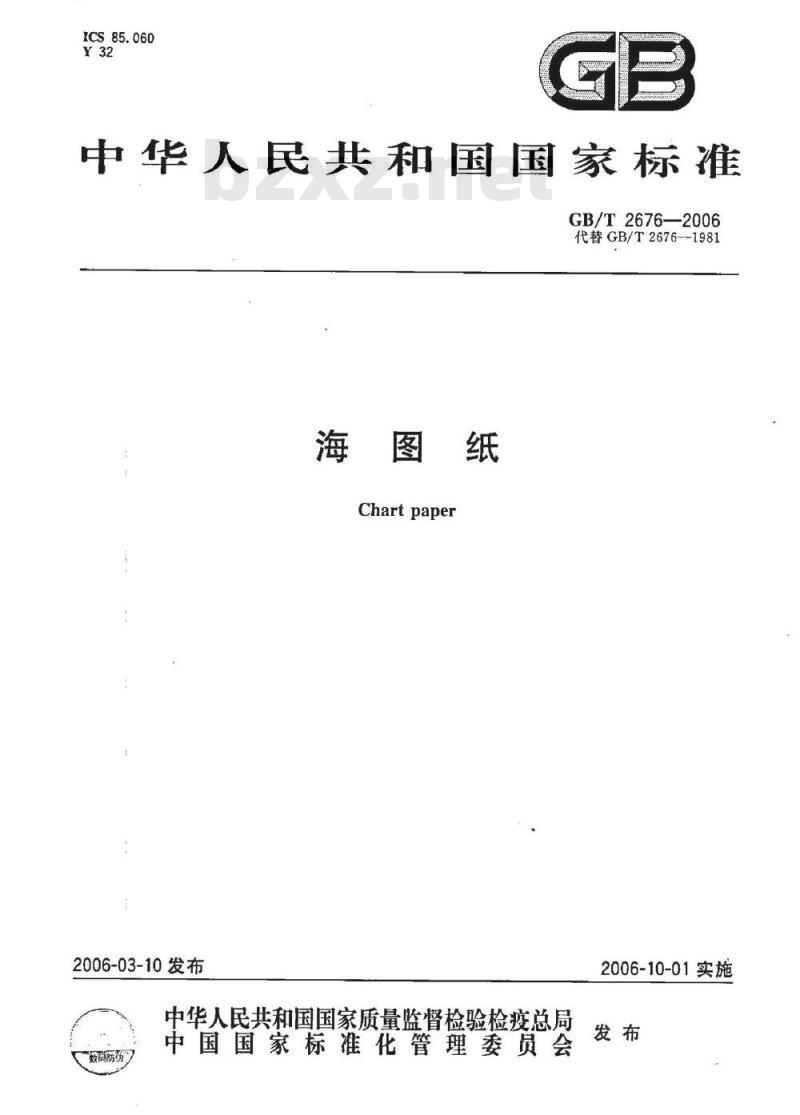

ICS85.060
中华人民共和国国家标准
GB/T2676—2006
代替GB/T2676-1981
海图纸
Chartpaper
2006-03-10发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防荐
2006-10-01实施

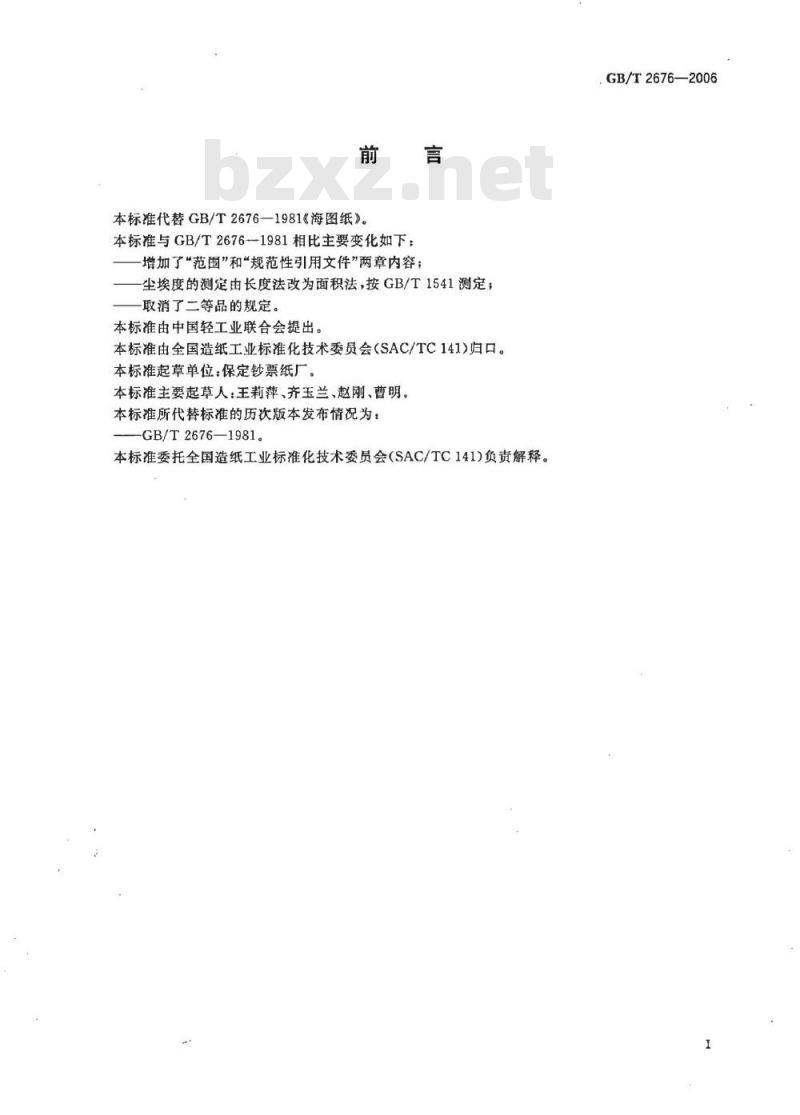

本标准代替GB/T2676—1981《海图纸》。本标准与GB/T2676-1981相比主要变化如下：增加了“范围”和“规范性引用文件”两章内容；尘埃度的测定由长度法改为面积法，按GB/T1541测定；取消了二等品的规定。
本标准由中国轻工业联合会提出。本标准由全国造纸工业标准化技术委员会（SAC/TC141)归口。本标准起草单位：保定钞票纸厂。本标准主要起草人：王莉萍、齐玉兰、赵刚、曹明。本标准所代替标准的历次版本发布情况为：-GB/T2676—1981。
本标准委托全国造纸工业标准化技术委员会（SAC/TC141)负责解释。GB/T2676—2006

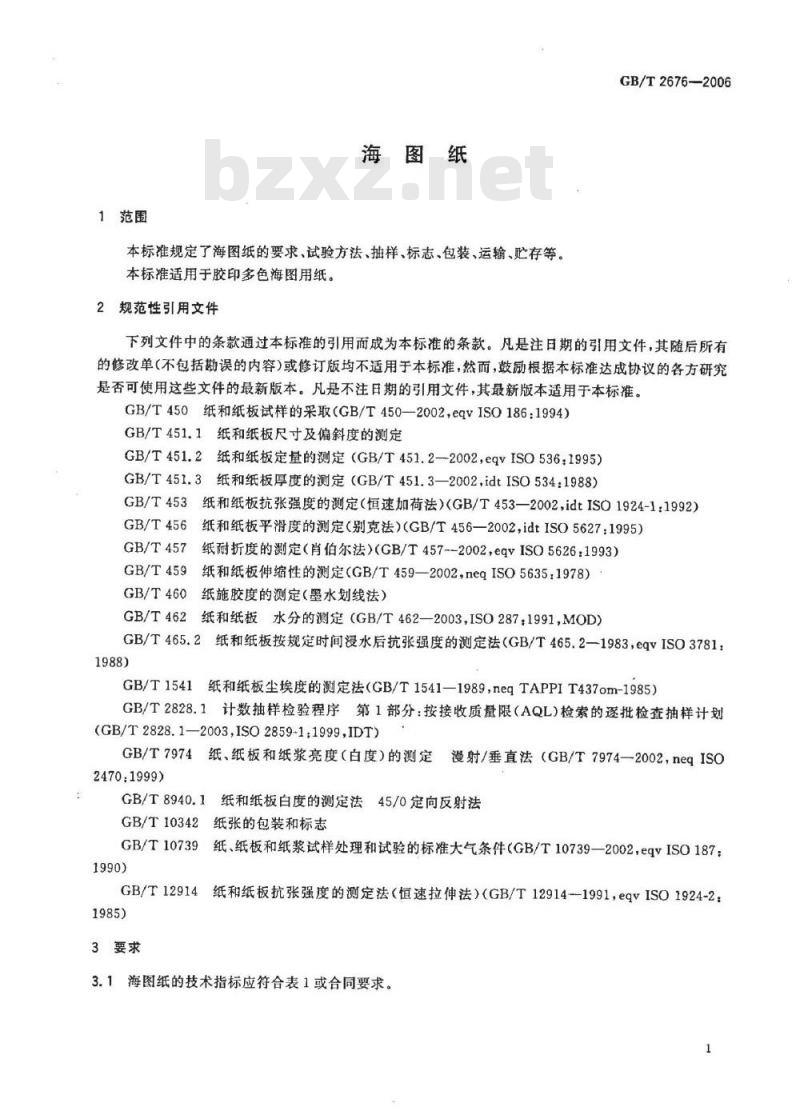

1范围
海图纸
本标准规定了海图纸的要求、试验方法、抽样、标志、包装、运输、贮存等。本标准适用于胶印多色海图用纸。2规范性引用文件
GB/T2676—2006
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T450纸和纸板试样的采取（GB/T450—2002，eqvISO186：1994）GB/T451.1纸和纸板尺寸及偏斜度的测定GB/T451.2纸和纸板定量的测定（GB/T451.2—2002，eqvISO5361995）GB/T451.3纸和纸板厚度的测定（GB/T451.3—2002，idtISO534:1988)GB/T453纸和纸板抗张强度的测定（恒速加荷法）(GB/T453—2002，idtISO1924-1：1992）GB/T456纸和纸板平滑度的测定（别克法）（GB/T456—2002，idtISO5627：1995）GB/T457纸耐折度的测定（肖伯尔法）（GB/T457--2002,eqvISO5626：1993）GB/T459纸和纸板伸缩性的测定（GB/T459—2002，neqISO5635：1978）GB/T460纸施胶度的测定（墨水划线法）GB/T462纸和纸板水分的测定（GB/T462—2003，ISO287：1991，MOD）GB/T465.2纸和纸板按规定时间浸水后抗张强度的测定法（GB/T465.2—1983，eqvISO3781：1988)
GB/T1541纸和纸板尘埃度的测定法（GB/T1541—1989，negTAPPIT437om-1985）GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检查抽样计划(GB/T2828.1—2003,ISO2859-1.1999,IDT)GB/T7974纸、纸板和纸浆亮度（白度）的测定漫射/垂直法（GB/T7974—2002，neqISO2470:1999)
GB/T8940.1纸和纸板白度的测定法45/0定向反射法GB/T10342纸张的包装和标志
GB/T10739纸、纸板和纸浆试样处理和试验的标准大气条件（GB/T10739—2002，egvISO187：1990)
GB/T12914纸和纸板抗张强度的测定法（恒速拉伸法）（GB/T12914-1991，eqvISO1924-2：1985)
3要求

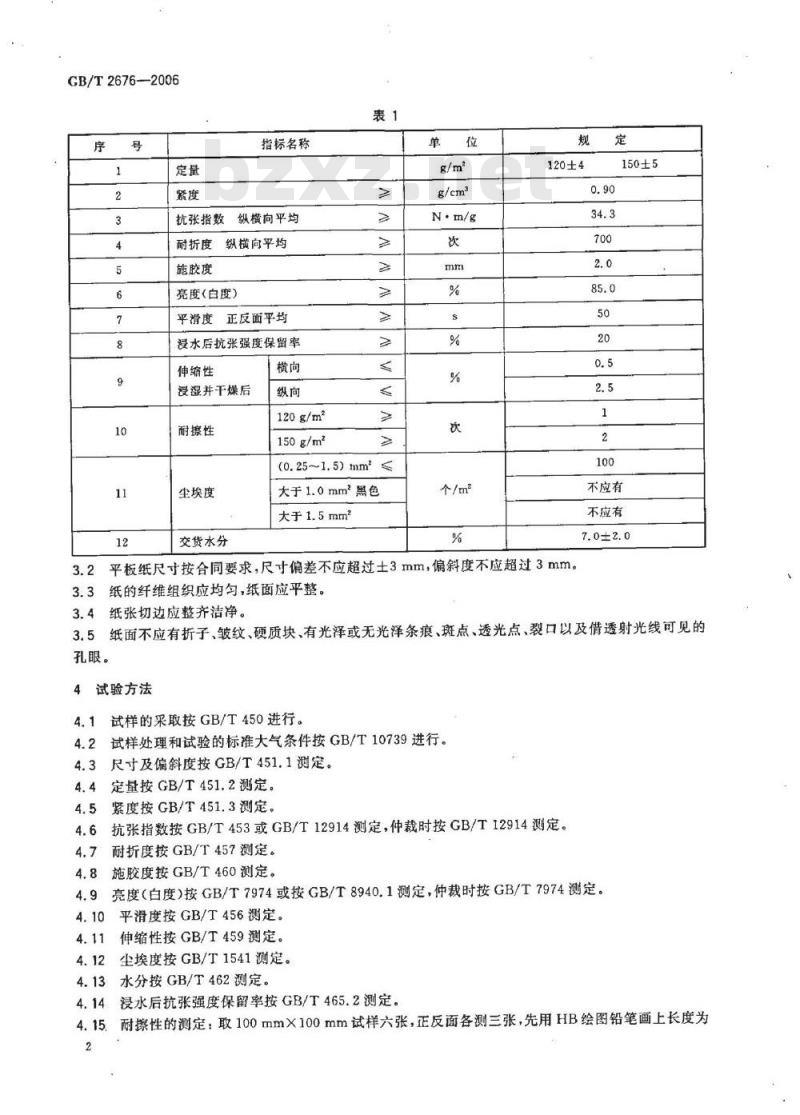

3.1海图纸的技术指标应符合表1或合同要求。1
GB/T2676-—2006
指标名称bzxz.net
抗张指数纵横向平均
耐折度纵横向平均
施胶度
亮度(白度）
平滑度正反面平均
浸水后抗张强度保留率
伸缩性
浸湿并干燥后
耐擦性
尘埃度
交货水分
120g/m2
150g/m2
(0.25~1.5)mm2≤
大于1.0mm黑色
大于1.5mm2
个/m2
120±4
150±5
不应有
不应有
平板纸尺寸按合同要求，尺寸偏差不应超过土3mm，偏斜度不应超过3mm。纸的纤维组织应均匀，纸面应平整。3.3
纸张切边应整齐洁净。
纸面不应有折子、皱纹、硬质块、有光泽或无光泽条痕、斑点、透光点、裂口以及借透射光线可见的3.5
孔眼。
试验方法
试样的采取按GB/T450进行。
4.2试样处理和试验的标准大气条件按GB/T10739进行。4.3尺寸及偏斜度按GB/T451.1测定。4.4定量按GB/T451.2测定。
紧度按GB/T451.3测定。
4.6抗张指数按GB/T453或GB/T12914测定，仲裁时按GB/T12914测定。4.7
耐折度按GB/T457测定。
施胶度按GB/T460测定。
亮度（白度）按GB/T7974或按GB/T8940.1测定，仲裁时按GB/T7974测定。4.10
平滑度按GB/T456测定。
伸缩性按GB/T459测定。
尘埃度按GB/T1541测定。
水分按GB/T462测定。
浸水后抗张强度保留率按GB/T465.2测定。耐擦性的测定：取100mm×100mm试样六张，正反面各测三张，先用HB绘图铅笔画上长度为GB/T2676—2006

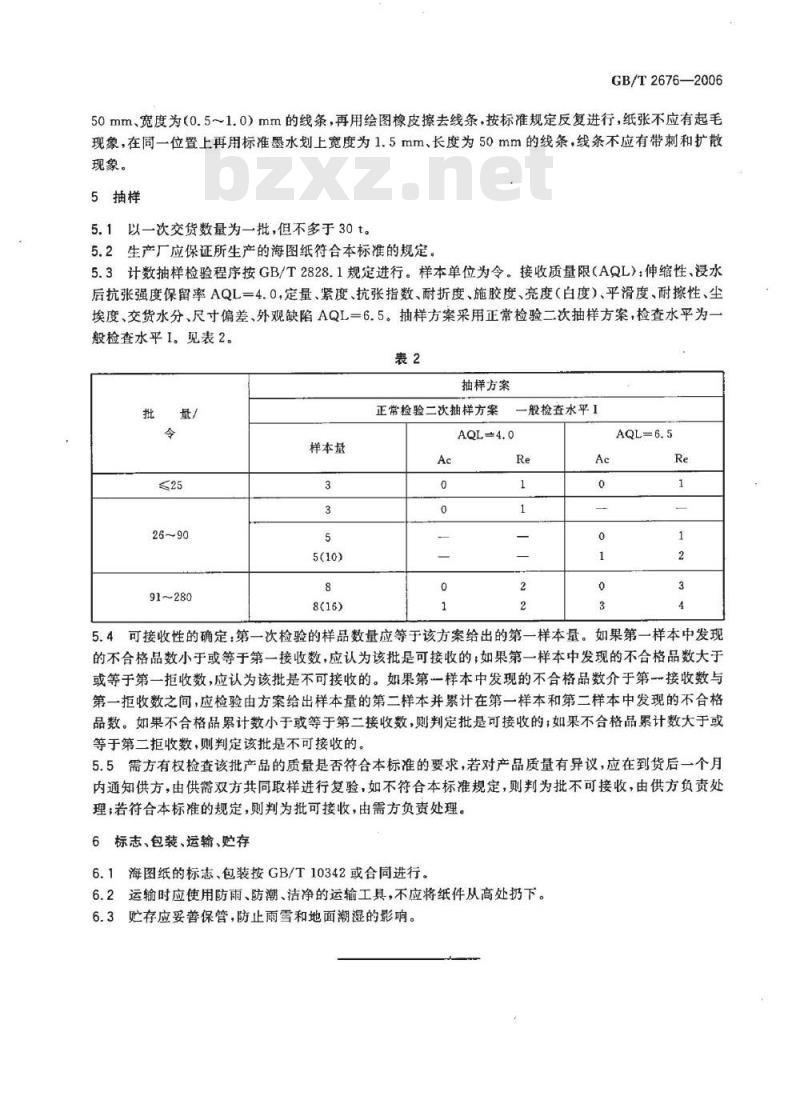

50mm、宽度为（0.5~1.0）mm的线条，再用绘图橡皮擦去线条，按标准规定反复进行，纸张不应有起毛现象，在同一位置上再用标准墨水划上宽度为1.5mm、长度为50mm的线条，线条不应有带刺和扩散现象。
5抽样
5.1以一次交货数量为一批，但不多于30t。5.2生产厂应保证所生产的海图纸符合本标准的规定。5.3计数抽样检验程序按GB/T2828.1规定进行。样本单位为令。接收质量限（AQL：伸缩性、浸水后抗张强度保留率AQL=4.0，定量、紧度、抗张指数、耐折度、施胶度、亮度（白度）、平滑度、耐擦性、尘埃度、交货水分、尺寸偏差、外观缺陷AQL一6.5。抽样方案采用正常检验二次抽样方案，检查水平为般检查水平1。见表2。
抽样方案
91~280
样本基
正常检验二次抽样方案
—般检查水平1
5.4可接收性的确定：第一次检验的样品数量应等于该方案给出的第一样本量。如果第一样本中发现的不合格品数小于或等于第一接收数，应认为该批是可接收的；如果第一样本中发现的不合格品数大于或等于第一拒收数，应认为该批是不可接收的。如果第一样本中发现的不合格品数介于第一接收数与第一拒收数之间，应检验由方案给出样本量的第二样本并累计在第一样本和第二样本中发现的不合格品数。如果不合格品累计数小于或等于第二接收数，则判定批是可接收的；如果不合格品累计数大于或等于第二拒收数，则判定该批是不可接收的。5.5需方有权检查该批产品的质量是否符合本标准的要求，若对产品质量有异议，应在到货后一个月内通知供方，由供需双方共同取样进行复验，如不符合本标准规定，则判为批不可接收，由供方负责处理；若符合本标准的规定，则判为批可接收，由需方负责处理。6标志、包装、运输、贮存
6.1海图纸的标志、包装按GB/T10342或合同进行。6.2运输时应使用防雨、防潮、洁净的运输工具，不应将纸件从高处扔下。6.3贮存应妥善保管，防止雨雪和地面潮湿的影响。GB/T2676-2006
