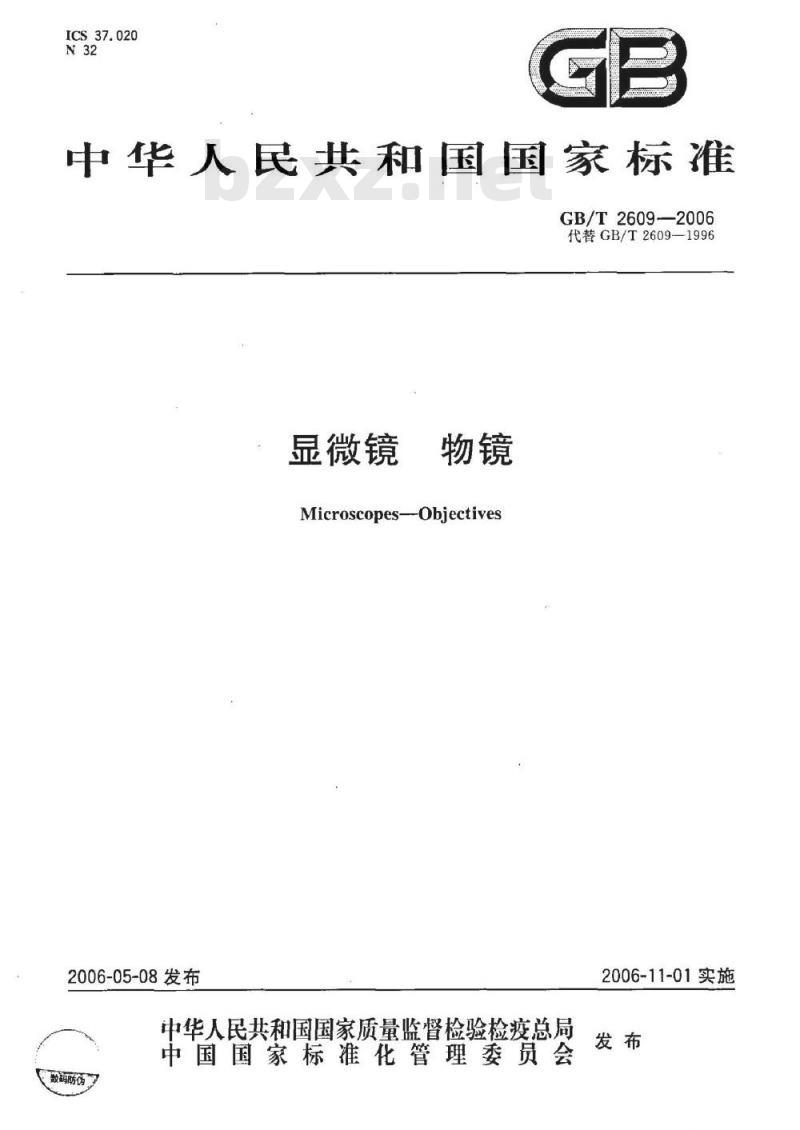

【国家标准(GB)】 显微镜-物镜

ICS37.020
中华人民共和国国家标准
GB/T2609—2006
代替GB/T2609-1996
显微镜
Microscopes--Objectives
2006-05-08发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
数码防伪
2006-11-01实施

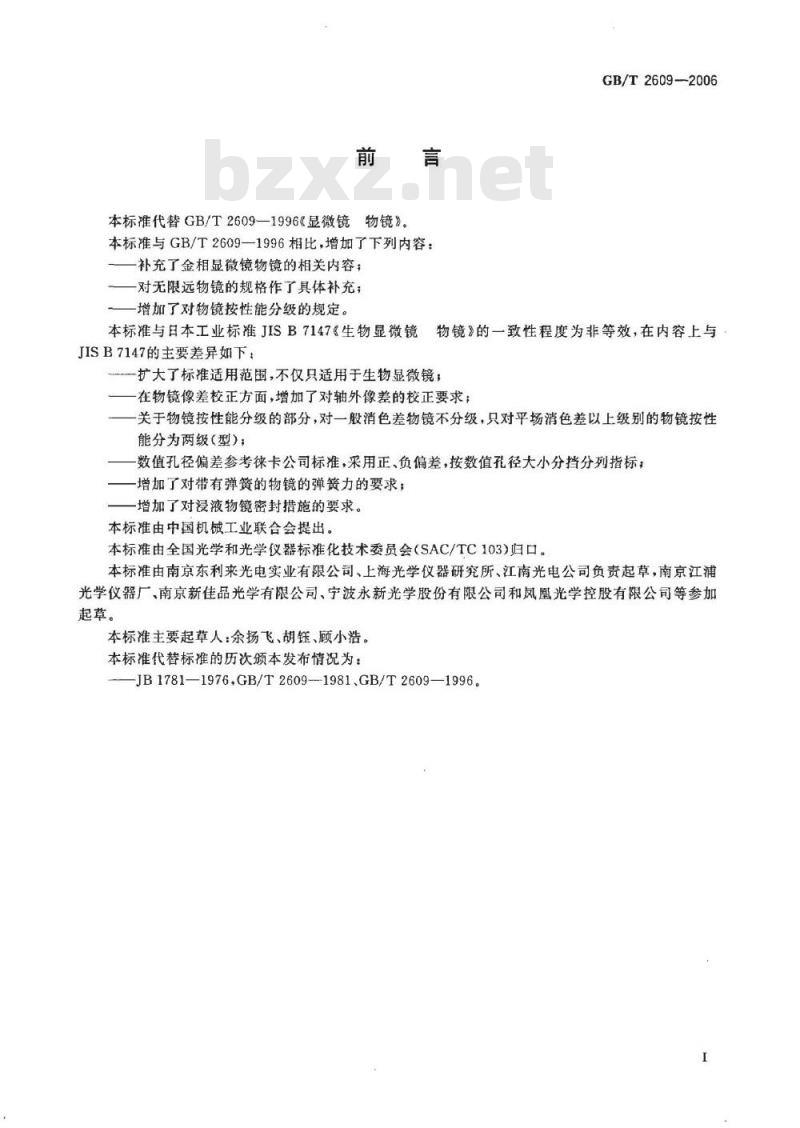

本标准代替GB/T2609—1996《显微镜物镜》。本标准与GB/T2609—1996相比，增加了下列内容：补充了金相显微镜物镜的相关内容；-对无限远物镜的规格作了具体补充；-增加了对物镜按性能分级的规定。GB/T2609-2006
本标准与日本工业标准JISB7147《生物显微镜物镜》的一致性程度为非等效，在内容上与JISB7147的主要差异如下：
一扩大了标准适用范围，不仅只适用于生物显微镜；在物镜像差校正方面，增加了对轴外像差的校正要求；关于物镜按性能分级的部分，对一般消色差物镜不分级，只对平场消色差以上级别的物镜按性能分为两级（型）：
数值孔径偏差参考徕卡公司标准，采用正、负偏差，按数值孔径大小分挡分列指标；-增加了对带有弹簧的物镜的弹簧力的要求；增加了对浸液物镜密封措施的要求。本标准由中国机械工业联合会提出。本标准由全国光学和光学仪器标准化技术委员会（SAC/TC103)归口。本标准由南京东利来光电实业有限公司、上海光学仪器研究所、江南光电公司负责起草，南京江浦光学仪器厂、南京新佳品光学有限公司、宁波永新光学股份有限公司和凤凰光学控股有限公司等参加起草。
本标准主要起草人：余扬飞、胡钰、顾小浩。本标准代替标准的历次颁本发布情况为：JB1781-1976.GB/T2609--1981.GB/T2609—1996。I

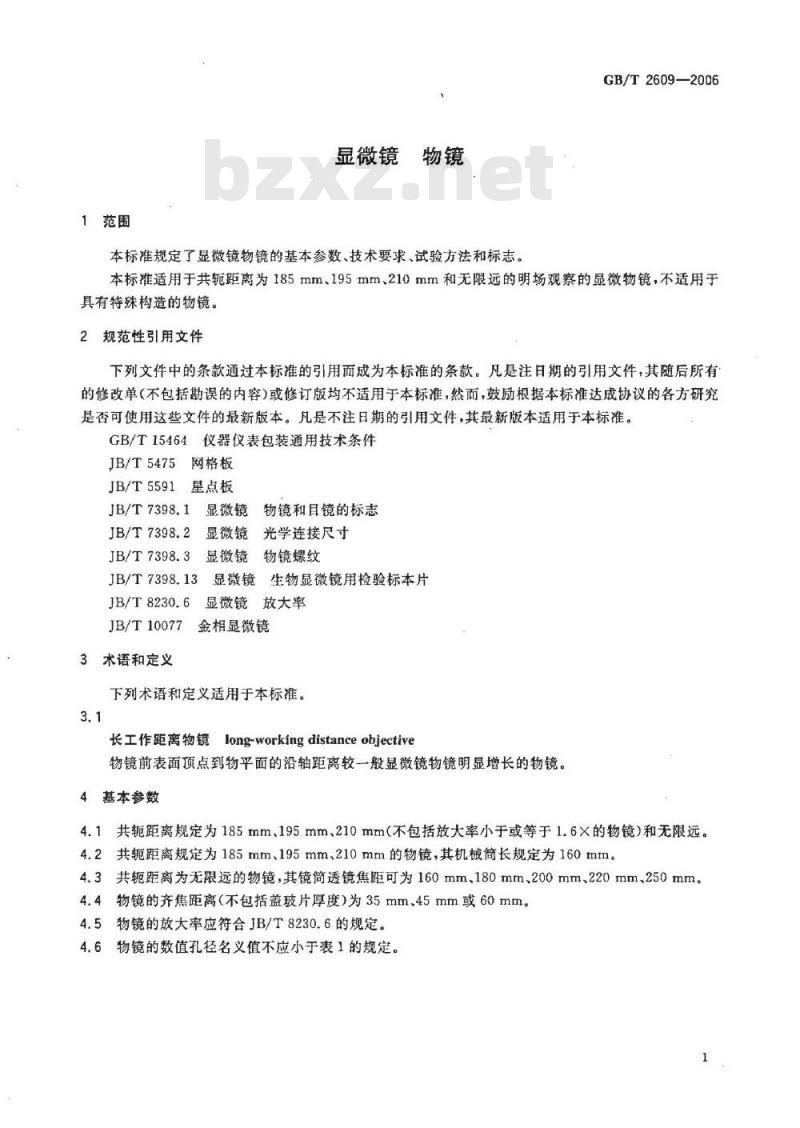

1范围
显微镜
本标准规定了显微镜物镜的基本参数、技术要求、试验方法和标志。GB/T2609—2006
本标准适用于共轭距离为185mm、195mm、210mm和无限远的明场观察的显微物镜，不适用于具有特殊构造的物镜。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T15464仪器仪表包装通用技术条件JB/T5475网格板
JB/T5591
星点板
JB/T7398.1显微镜物镜和目镜的标志JB/T7398.2
显微镜光学连接尺寸
JB/T7398.3
JB/T7398.13
JB/T8230.6
JB/T10077
3术语和定义
显微镜物镜螺纹
显微镜生物显微镜用检验标本片显微镜放大率
金相显微镜
下列术语和定义适用于本标准。3.1
长工作距离物镜long-workingdistanceobjective物镜前表面顶点到物平面的沿轴距离较一般显微镜物镜明显增长的物镜。4基本参数

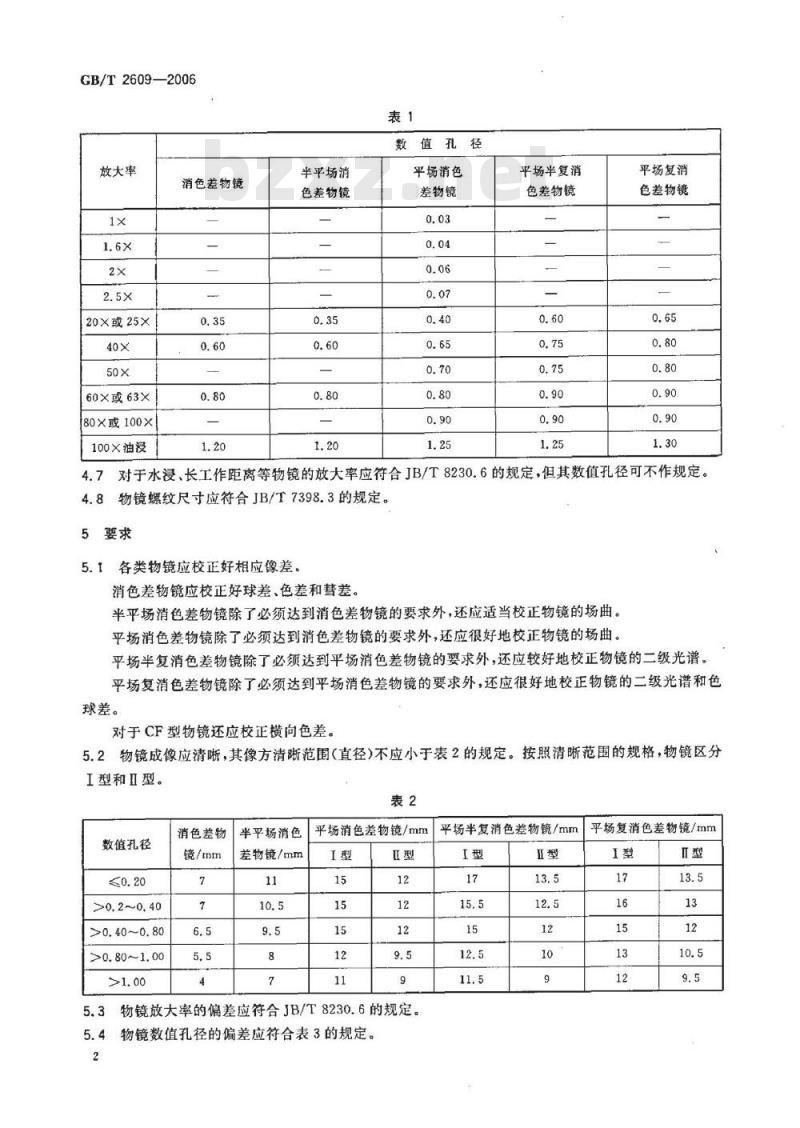

4.1共轭距离规定为185mm、195mm、210mm（不包括放大率小于或等于1.6×的物镜）和无限远。4.2共轭距离规定为185mm、195mm、210mm的物镜，其机械筒长规定为160mm。4.3共轭距离为无限远的物镜，其镜筒透镜焦距可为160mm、180mm、200mm、220mm、250mm。4.4物镜的齐焦距离（不包括盖玻片厚度）为35mm、45mm或60mm。4.5物镜的放大率应符合JB/T8230.6的规定。4.6物镜的数值孔径名义值不应小于表1的规定。GB/T2609—2006
放大率
20×或25×
60×或63×
80×或100×
100×油浸
消色差物镜
半平场消
色差物镜
数值孔径
平场消色
差物镜
平场半复消
色差物镜
平场复消
色差物镜
4.7对于水浸、长工作距离等物镜的放大率应符合JB/T8230.6的规定，但其数值孔径可不作规定。4.8物镜螺纹尺寸应符合JB/T7398.3的规定。5要求
5.1各类物镜应校正好相应像差。消色差物镜应校正好球差、色差和彗差。半平场消色差物镜除了必须达到消色差物镜的要求外，还应适当校正物镜的场曲。平场消色差物镜除了必须达到消色差物镜的要求外，还应很好地校正物镜的场曲。平场半复消色差物镜除了必须达到平场消色差物镜的要求外，还应较好地校正物镜的二级光谱。平场复消色差物镜除了必须达到平场消色差物镜的要求外，还应很好地校正物镜的二级光谱和色球差。
对于CF型物镜还应校正横向色差。5.2物镜成像应清晰，其像方清晰范围（直径）不应小于表2的规定。按照清晰范围的规格，物镜区分I型和I型。
数值孔径
>0.2~0.40
>0.40~0.80
>0.80~1.00
消色差物
镜/mm
半平场消色
差物镜/mm
平场消色差物镜/mm
物镜放大率的偏差应符合JB/T8230.6的规定。5.3

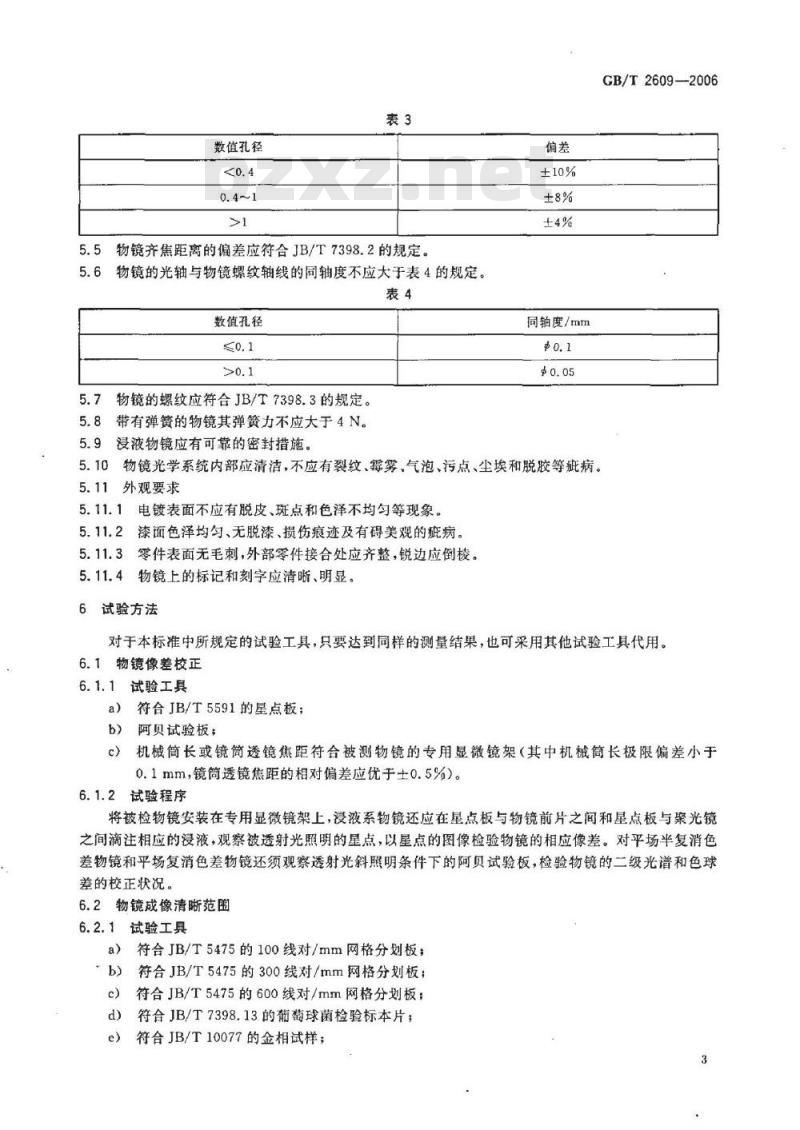

物镜数值孔径的偏差应符合表3的规定。5.4
平场半复消色差物镜/mm
平场复消色差物镜/mm
数值孔径
5.5物镜齐焦距离的偏差应符合JB/T7398.2的规定。5.6物镜的光轴与物镜螺纹轴线的同轴度不应大于表4的规定。表4
数值孔径
5.7物镜的螺纹应符合JB/T7398.3的规定。5.8带有弹簧的物镜其弹簧力不应大于4N。5.9浸液物镜应有可靠的密封措施。偏差
同轴度/mm
5.10物镜光学系统内部应清洁，不应有裂纹、霉雾、气泡、污点、尘埃和脱胶等疵病。5.11
外观要求
5.11.1电镀表面不应有脱皮、斑点和色泽不均匀等现象。5.11.2
漆面色泽均匀、无脱漆、损伤痕迹及有碍美观的疵病。5.11.3零件表面无毛刺，外部零件接合处应齐整，锐边应倒棱。物镜上的标记和刻字应清晰、明显。5.11.4
6试验方法
GB/T2609—2006
对于本标准中所规定的试验工具，只要达到同样的测量结果，也可采用其他试验工具代用。6.1物镜像差校正
6.1.1试验工具
符合JB/T5591的星点板；
b）阿贝试验板；
机械筒长或镜简透镜焦距符合被测物镜的专用显微镜架（其中机械筒长极限偏差小于c
0.1mm，镜筒透镜焦距的相对偏差应优于士0.5%）。6.1.2试验程序
将被检物镜安装在专用显微镜架上，浸液系物镜还应在星点板与物镜前片之间和星点板与聚光镜之间滴注相应的浸液，观察被透射光照明的星点，以星点的图像检验物镜的相应像差。对平场半复消色差物镜和平场复消色差物镜还须观察透射光斜照明条件下的阿贝试验板，检验物镜的二级光谱和色球差的校正状况。
6.2物镜成像清晰范围
6.2.1试验工具
a）符合JB/T5475的100线对/mm网格分划板；b)
符合JB/T5475的300线对/mm网格分划板；符合JB/T5475的600线对/mm网格分划板；c）
符合JB/T7398.13的葡葡球菌检验标本片：d)
符合JB/T10077的金相试样；
GB/T2609-2006
）10×十字分划平场目镜（视场数为20mm，分划值为0.1mm，任意两分划线间的极限偏差不大于0.005mm)；
g）10×十字分划平场目镜（视场数为16nm，分划值为0.1mm，任意两分划线间的极限偏差不大于0.005mm）；
h）同6.1.1c)。
6.2.2试验程序
在显微镜上装上10×十字分划平场目镜和被检物镜，分别对网格板或标本片（或金相试样）调焦清晰，以最大的清晰范围直径作为检定值。数值孔径小于0.2的物镜用100线对/mm网格分划板；数值孔径大于0.2且小于0.4的物镜用300线对/mm网格分划板；数值孔径大于或等于0.4的物镜用600线对/mm网格分划板。数值孔径大于或等于1.0的生物显微镜物镜用葡萄球菌检验标本片，数值孔径大于或等于1.0的金相显微镜物镜用金相试样。I型物镜用视场数为20mm的10×十字分划平场目境，Ⅱ型物镜用视场数为16mm的10×十字分划平场目镜。消色差与半平场消色差物镜用视场数为16mm的10×十字分划平场目镜。6.3物镜放大率
6.3.1试验工具
a）同6.2.1c)或g)，
b）分格值为0.01mm的分划尺（任意两分划线间的极限偏差不大于0.005mm)；c）同6.1.1c)。
6.3.2试验程序
在专用显微镜架上，用十字分划目镜测得像高，物镜放大率M。由公式(1)给出：M-
对于共轭距离为无限远的物镜，其物镜放大率M。由公式(2)给出：像高×frLR
式中：
专用显微镜架的透镜的焦距，单位为毫米(mm)；被检物镜的显微镜相关镜筒透镜的焦距，单位为毫米（mm）。物镜放大率相对偏差△M。由公式（3)给出：M。-M×100%
式中：
M。名义放大率。
6.4物镜数值孔径（NA）
6.4.1试验工具
a）阿员数值孔径计；
b）专用显微镜架（带抽筒的直简式显微镜架)；c）对中望远镜。
6.4.2试验程序
6.4.2.1NA在0.4以下的测量步骤(1)
（3）
将数值孔径计放在带抽筒的直筒式显微镜架的载物台上，并把显微镜抽筒调整到规定的机械a)
简长，显微镜简上装被测物镜和任意目镜，对数值孔径计上的镀铝狭缝进行调焦，得获缝清晰像，并调节至视场中央；
b）取去目镜，并在该处换上一个针孔光阑，通过针孔便能看到一个十字目标，推动数值孔径计上4
的手柄，使十字目标十字线交点处于物镜出瞳直径方向左右两端的边缘；GB/T2609-2006
c）在数值孔径计上读数，得两个测量值，取其平均值即为物镜数值孔径测量值。6.4.2.2NA在0.4以上（包括0.4)的测量步骤a）专用显微镜上装上被测物镜（若是浸液物镜，还需在物镜前滴上浸液）和任意目镜，对数值孔径计上的狭缝进行调焦；
将专用显微镜上的抽筒抽出，在其下部装上相应规格的辅助物镜！将装有辅助透镜的抽简插回镜筒内，调节高度直至见到物镜的出瞳像及十字目标；e)
推动数值孔径计上的手柄，使十字目标十字线交点处于物镜出瞳直径方向左右两端的边缘，d)
在数值孔径计上读数，得两个测量值，取其平均值即为物镜数值孔径测量值。6.4.2.3没有专用显微镜架时的测量步骤在机械简长与被测物镜相适应的普通显微镜架上，安上被测物镜及相应的目镜。显微镜载物a）
台上安放数值孔径计（若是浸液物镜，还需在物镜前滴上浸液）。b）对数值孔径计上的狭缝进行调焦，使在目镜中见到狭缝清晰像。c）取去目镜，在目镜简内插人对中望远镜，调节接目镜位暨直至见到物镜后焦面上清晰像及十字目标并锁定。
d）按6.4.2.2d)步骤测得物镜数值孔径测量值。注：当被测物镜的NA小于0.4时，则按6.4.2.1b)、c)进行测量。6.5物镜齐焦距离
试验工具
齐焦距离为标准的40×物镜，其齐焦距离极限偏差为士0.001mm；同6.1,1c)；
同6.2.1f)或g)；
d）厚度小于0.005mm的标本片；e）0.001mm的杠杆千分表或同等精度的量仪。6.5.2试验程序
用标准物镜和已校正好视度的分划目镜对标本片调节清晰，旋下标准物镜，在同一螺孔中旋上被检物镜，再对标本调节清晰，从千分表上读出二次读数差，即为齐焦距离偏差。6.6物镜同轴度
6.6.1试验工具
a）机械旋转工具，其安装物镜用的螺纹轴线和旋转轴线的同轴度不大于0.01mm，物镜螺纹大径≥20.320mm，中径19.822+8.02mm，小径19.416+g.033mm，+0.007
b）同6.2.1f)或g)；
c）同6.3.1b)。
6.6.2试验程序
将被检物镜安装在机旋转工具上，并对置于载物台上的分划尺调焦清晰，旋转机械旋转工具，从十字分划目镜中测得物镜光轴对螺纹轴线间的同轴度。6.7物镜螺纹
用物镜螺纹环规进行检验。
6.8物镜弹簧力
6.8.1试验工具
400g码。
6.8.2试验程序
被检物镜倒置，在其上轻轻加上400g码，相当与产生4N的力，物镜的滑动部分应能向下滑移；5
GB/T2609—2006
去掉外力后，在5s内物镜即恢复原状。6.9密封性
6.9.1试验工具
内盛浸液(与物镜相适应的浸液)的培养血；a)
b）4×～5×放大镜。
6.9.2试验程序
将被检物镜前端浸入浸液内（浸液层的深度不能超过星点校正孔，但必须超过前组镜座与滑套配合间隙)4h，用4×～5×放大镜目视观察物镜内部不应有浸液渗人。6.10物镜光学系统内部清洁
目视观察。
6.11外观要求
在观察距离为250mm处对物镜外表进行目视检查。标志、包装
7.1显微镜物镜的标志应符合JB/T7398.1的规定，还应有镜筒透镜焦距标志。7.2包装应符合GB/T15464的有关规定。GB/T2609-2006
