【化工行业标准(HG)】 电气绝缘用聚氯乙烯压敏胶粘带

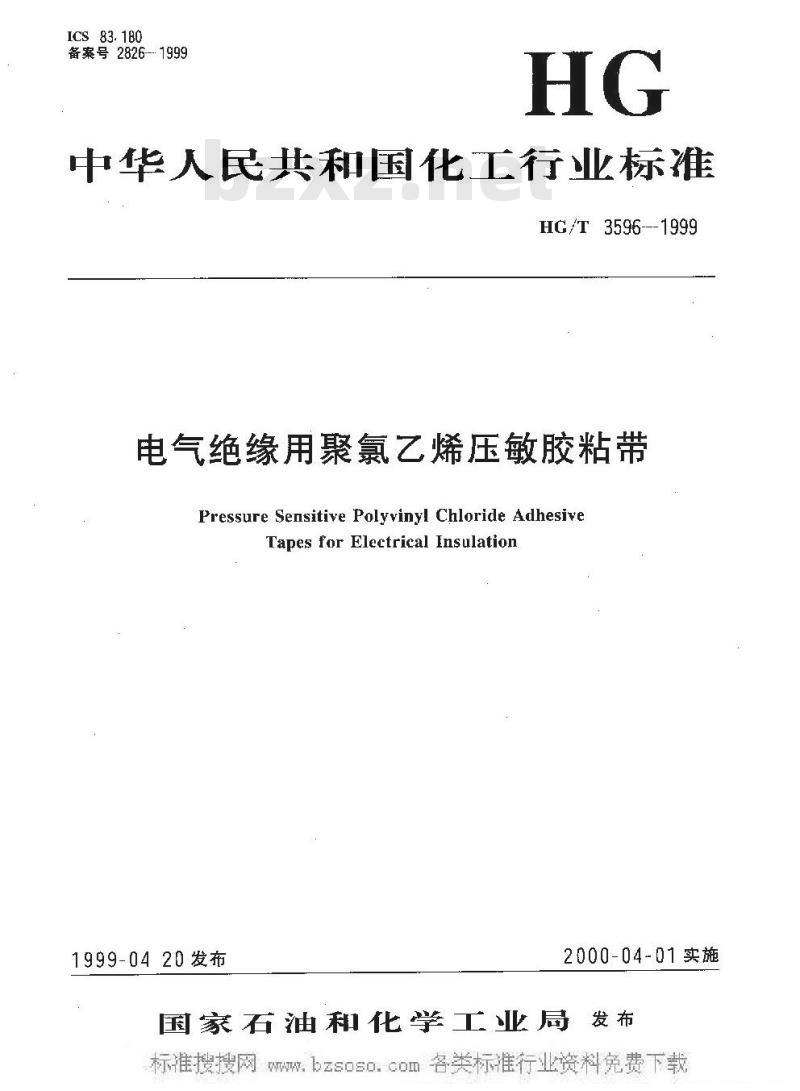

ICS83.180
备案号2826-1999
中华人民共和国化工行业标准
HG/T3596---1999
电气绝缘用聚氯乙烯压敏胶粘带Pressure Sensitive Polyvinyl Chloride AdhesiveTapes for Electrical Insulation1999-0420发布
2000-04-01实施
国家石油和化学工业局发布

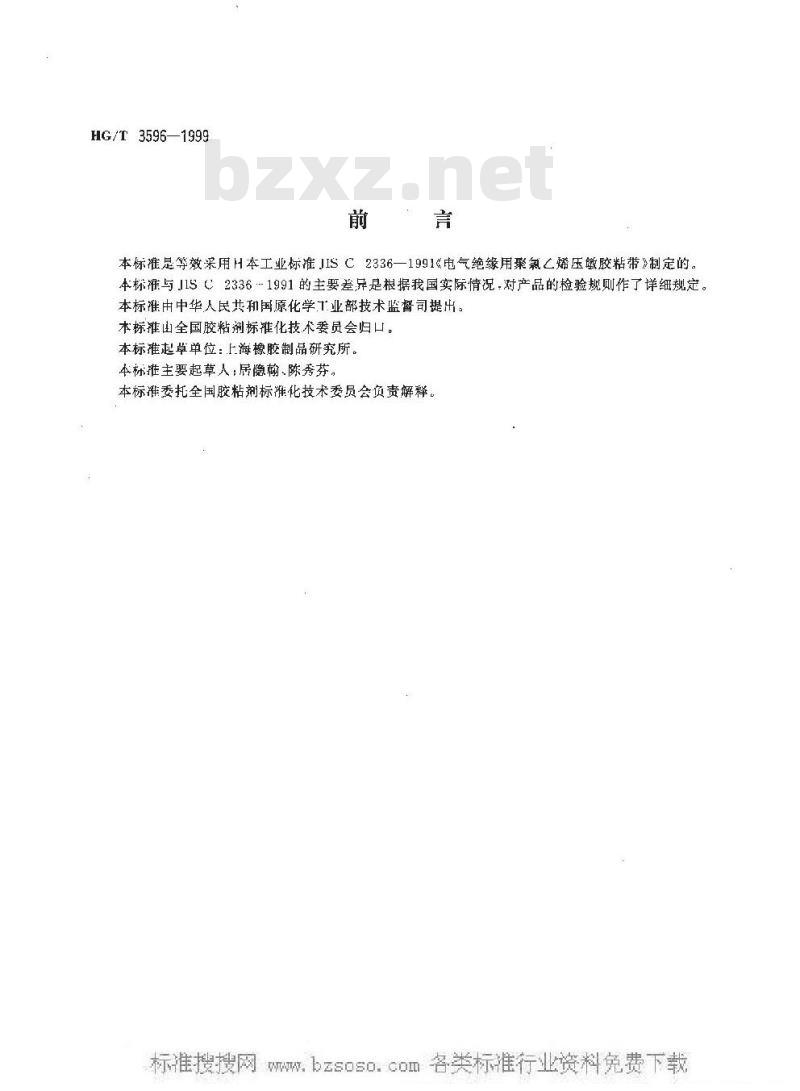

HG/T3596—1999
本标准是等效采用H本工业标准JISC2336一1991&电气绝缘用聚氟乙烯压敏胶粘带》制定的。本标准与J1S2336~1991的主要差异是根据我国实际情况.对产品的检验规则作了详细规定。本标准由中华人民共和国原化学工业部技术监督司提出。本标推出全国胶粘剂标推化技术委员会归口。本标准起草单位：上海橡胶制品研究所。本标推主要起草人：居隐翰陈秀芬。本标准委托全国胶粘剂标准化技术委员会负责解释。1范围

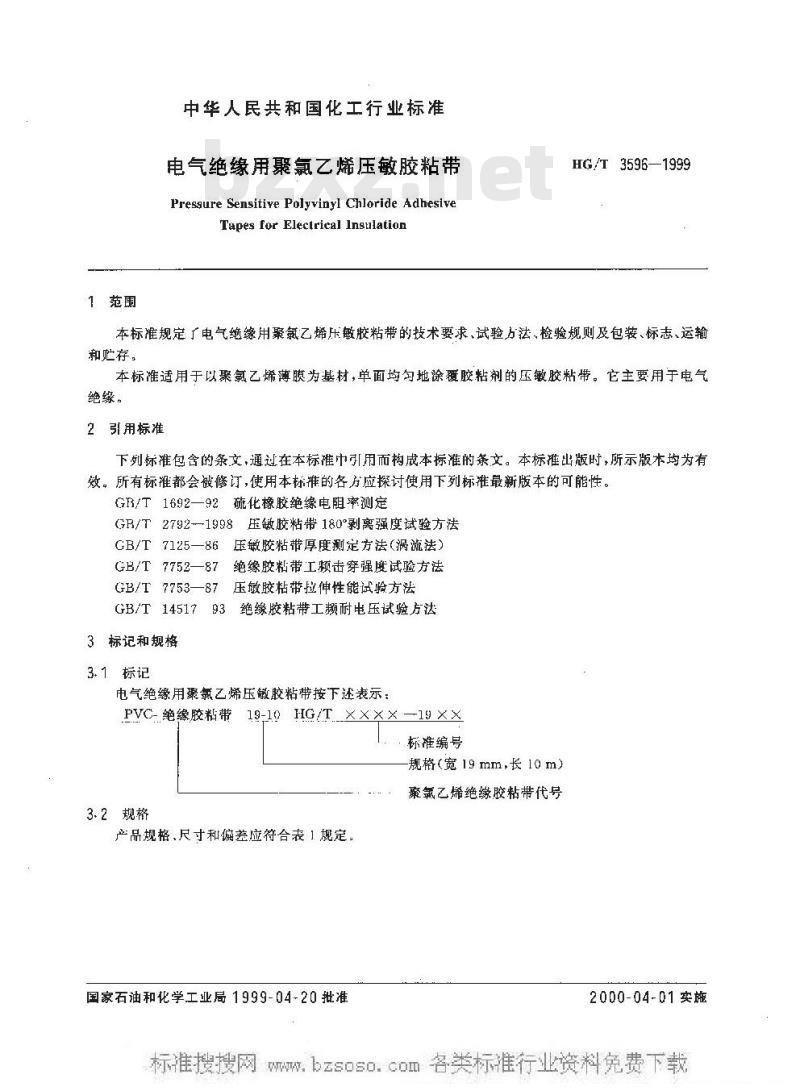

中华人民共和国化工行业标准
电气绝缘用聚氯乙烯压敏胶粘带Pressure Sensitive Polyvinyl Chloride AdhesiveTapes for Eleclrical InsulationHG/T 3596—1999
本标准规定了电气绝缘用聚氯乙烯压敏胶粘带的技术要求、试验力法，检验规则及包装、标志、运输和贬存。
本标准适用于以聚氯乙烯薄膜为基材，单面均勾地涂覆胶粘剂的压敏胶粘带。它主要用于电气绝缘。
2引用标准
下列标准包含的条文，通过在本标谁中引用而构成本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标谁的各方应探讨使用下列标准最新版本的可能性。GB/T1692—92硫化橡胶绝缘电阻率测定GB/T27921998压敏胶粘带180°剥离强度试验方法GB/T7125—86压敏胶粘带厚度测定方法（涡流法）GB/T7752—87绝缘胶粘带工频击穿强度试验方法GB/T7753—87压敏胶粘带拉伸性能试验方法GB/T1451793绝缘胶粘带工频耐电压试验方法3标记和规格
3.1标记
电气绝缘用聚氯乙烯压敏胶粘带按下述表示：PVC-绝缘胶粘带
19-10 HG/T.XXX× -19 XX
：标雄编号
规格(宽19mm,长10m）
聚氟乙烯绝缘胶粘带代号
3.2规格
产品规格、尺寸和偏差应符合表1规定国家石油和化学工业局1999-04-20批准2000-04-01实施
基本尺寸

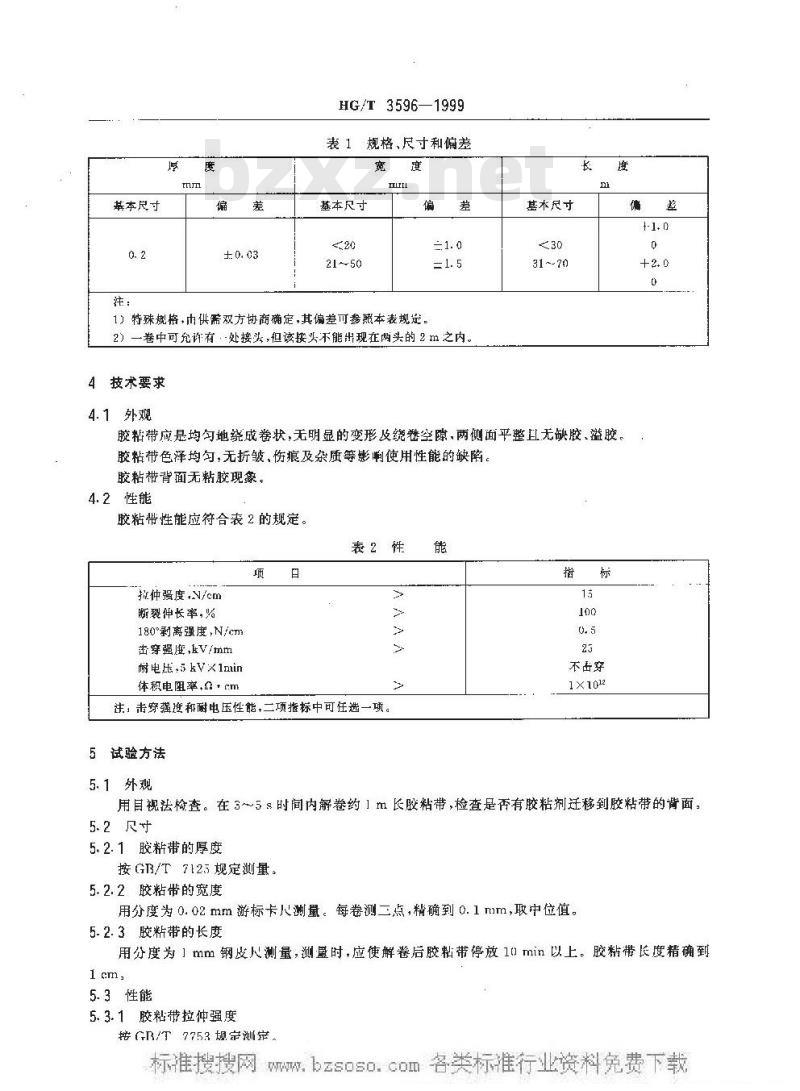

HG/T 3596—1999
表1、规格、尺寸和偏差
基本尺寸
1）特殊规格，由供需双方协商确定,其偏差可参照本表规定。2）一卷中可允许有：处接头，但该接头不能出现在两头的2m之内4技术要求
4.1外观
基本尺寸
31~-70
胶粘带应是均勾地绕成卷状，无明显的变形及绕卷空隙，两侧面平整直无缺胶、溢胶。胶粘带色泽均勾，无折皱、伤痕及杂质等影响使用性能的缺陷。胶粘带背面无粘胶现象。
4.2性能
胶粘带性能应符合表2的规定。
表2性
拉仲强度,N/cm
断裂伸长率，%
180°剥离强度，N/cm
击穿强度,正V/mm
耐电压5kVX1nmin
体积电阻率，n+cm
注，击穿强度和耐电压性能，二项指标中可任选一项。5试验方法
5.1外观
不击穿
1×1012
用目视法检查。在3~5s时间内解卷约1m长胶粘带，检查是否有胶粘剂迁移到胶粘带的背面。5.2尺寸
5.2.1胶粘带的厚度
按GB/T7125规定测量。
5.2.2胶粘带的宽度
用分度为0.02mm游标卡心测量。每卷测二点，精确到0.1 mm,取中位值。5-2.3胶粘带的长度下载标准就来标准下载网
用分度为］mm钢皮测量，测量时，应使解卷后胶粘带停放1min以上。胶粘带长度精确到1 cm.
5.3性能
5.3.1胶粘带拉仲强度
接GR/T7753 规定测案
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
