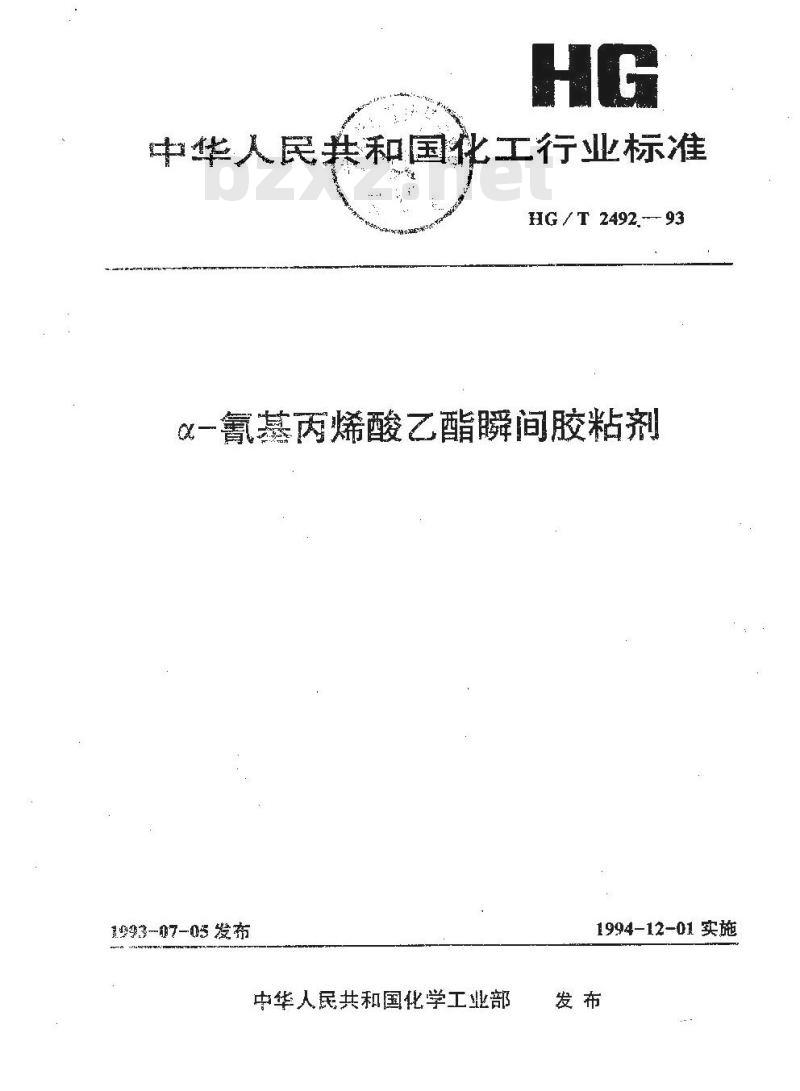

【化工行业标准(HG)】 α-氰基丙烯酸乙酯瞬间胶粘剂

中华人民共和国化工行业标准
HG / T 2492. - 93
α一氰基丙烯酸乙酯瞬间胶粘剂9李317-05发布
中华人民共和国化学工业部
1994-12-01实施
中华人民共和国化工行业标准免费标准下载网bzxz

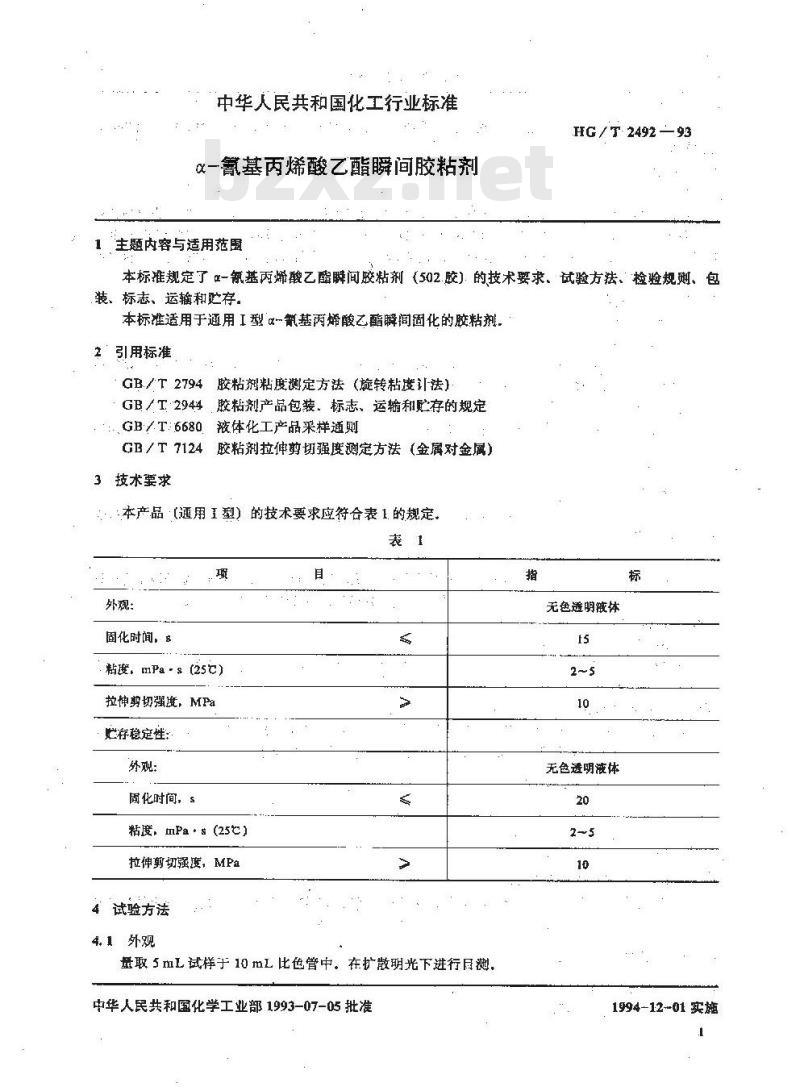

一氰基丙烯酸乙酯瞬间胶粘剂
主题内容与适用范園
HG / T: 2492 -
本标推规定了-氰基丙烯酸乙酯瞬间胶粘剂（502.胶）.的技术要求。试验方法、检验规则、包装、标志、运輪和贮存
本标准适用于通用I型一氰基两烯酸乙酯瞬闻固化的胶粘剂引用标准
GB./T2794胶粘剂粘度测定方法（旋转粘度法)GB/T:2944胶粘剂产品包装、标志、运输和贮存的规定：GB/.T6680液体化工产品采样通则GB/T 7124
胶粘剂拉伸剪切强度测定方法（金属对金属）3技术要求
本产品【通用1型的技术要求应符合表1的规定，表1
外观：
固化时间，
粘斑。mPa-s (25℃)
拉伸剪切强度，MPa
烂存稳定性：
外观：
周化时间，s
粘度，mPas(25c)
拉伸剪切强度，MPa
试验方法
量取5mL试样于10mL比色管中。在扩散明光下进行尽测。中华人民共和国化学工业部1993-07-05批准指
无色透明液体
无色透明液体
1994-1201 实施

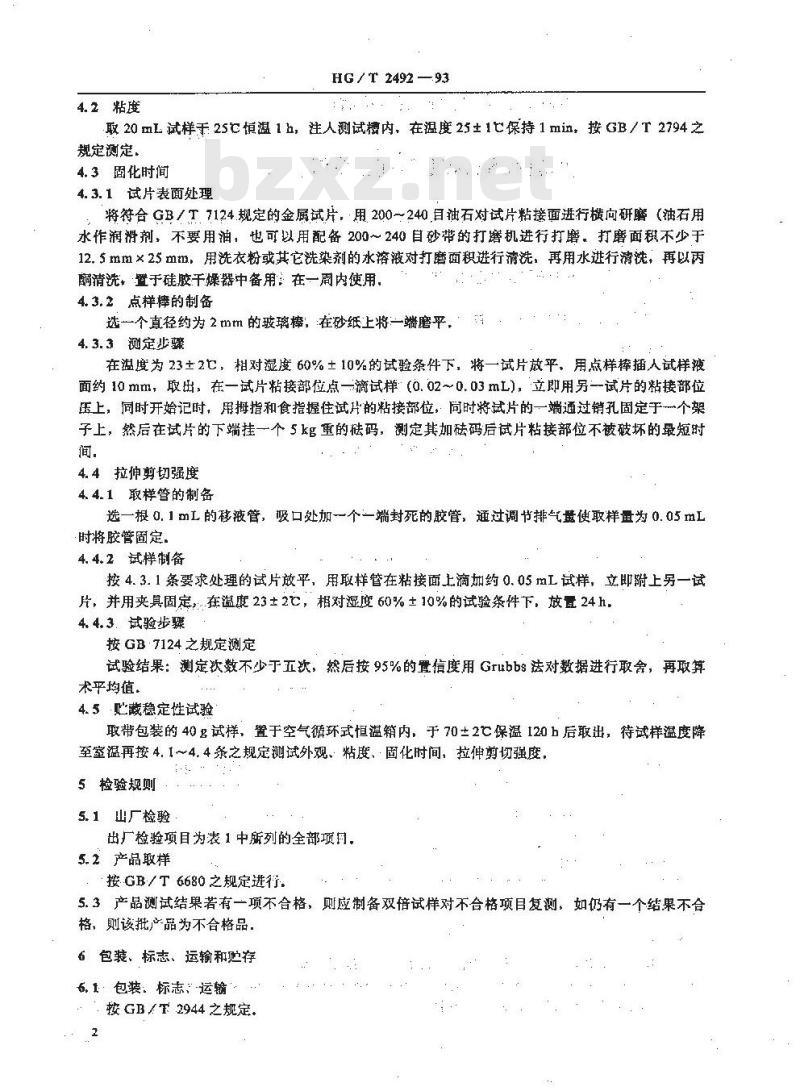

4.2粘度
HG / T 2492
取20mL试样于25℃恒温1h，注人测试樽内，在温度25±1保持1m边，按GB/T2794之规定测定、
4.3固化时间
4.3.1试片表面处理
将符合GB／T7124.规定的金属试片，用200～240目油石对试片粘接面进行横向研磨（油石用水作润滑剂，不要用油，也可以用配备200～240自砂带的打磨机进行打磨。打磨面积不少于12.5mm×25mm，用洗衣粉或其它洗染剂的水溶液对打磨面积进行清洗，再用水进行清洗，再以丙葡清洗，暨于硅胶千燥器中备用：在一周内使用。4.3.2点样摔的制备
选一个直径约为 2 mm 的玻璃棒，在砂纸上将一端磨平，4.3.3测定步骤
在温度为232亡，相对凝度60%±10%的试验条件下，将一试片放平，用点样棒插人试样液面约10 mm，取出，在一试片粘接部位点一滴试样(0.02～0.03 mL)，立即用另一试片的粘接部位压上，同时开始记时，用拇指和食指握住试片的粘接部位，同时将试片的一端通过销孔固定于个架子上，然后在试片的下端挂一个5kg重的祛码，测定其加码后试片粘接部位不被破坏的最短时间。
4.4拉伸剪切强度
4.4.1取样管的制备
选一根0.1mL的移液管，吸口处加一个一端封死的胶管，通过调节排气量使取样量为0.05mL时将胶管固定.
4.4.2试样制备
按 4.3. 1条要求处理的试片放平，用取样管在粘接面上滴加约 0.05 mL试样，立即附上另一试片，并用夹具固定，.在温度23±2℃，相对湿度60%±10%的试验条件下，放置24h，4. 4.3.试验步骤
按GB·7124之规定测定
试验结果：测定次数不少于五次，然后按95%的置信度用Grubbs法对数据进行取舍，再取算术平均值。
4.5·吧藏稳定性试验
取带包装的40g试样，置于空气循环式恒温箱内，于70±2℃保温120h后取出，待试样温度降至室温再按4.1~4.4系之规定测试外观、粘度、固化时间，拉伸剪切强度，5检验规则
5.1山厂检验
出厂检验项目为表1中所列的全部项司，5.2产品取样
：按·GB/T6680之规定进行
5.3产品测试结果若有一项不合格，则应制备双倍试样对不合格项目复测，如仍有一个结果不合格，则该批产品为不合格品，
6包装、标志、运输和存
6.1包装：标志：运输
，按GB/T2944之规定。
EG / T 2492 - 93

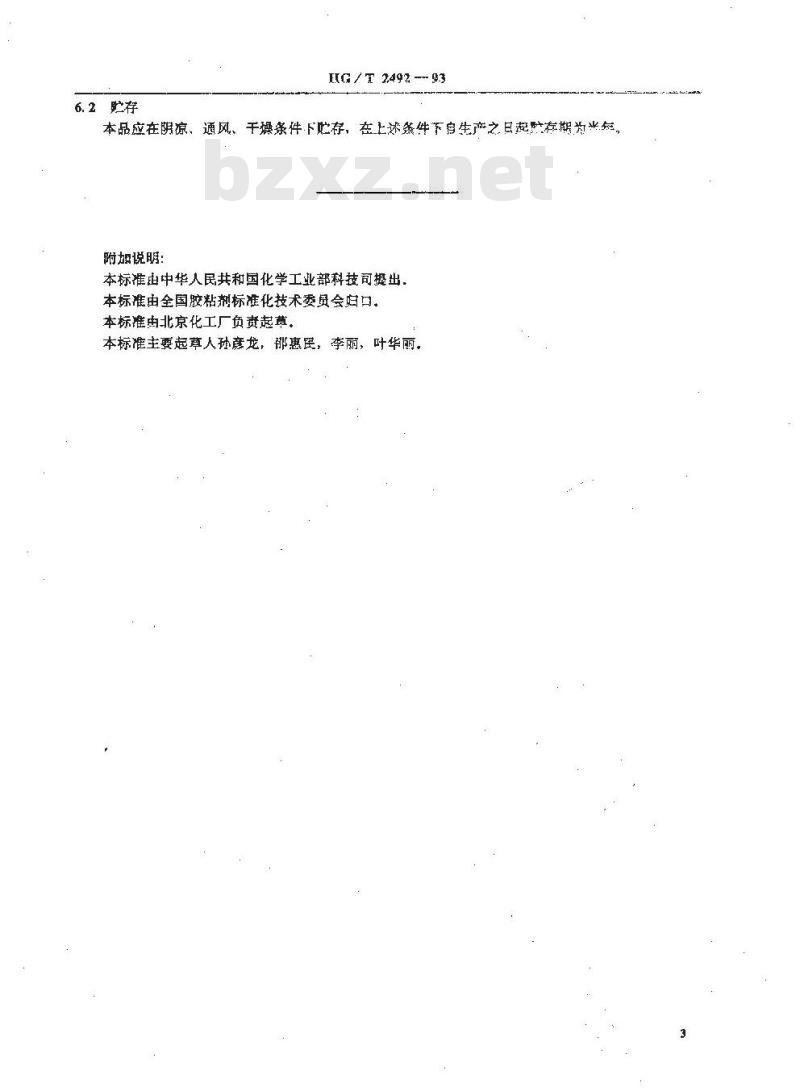

本品应在阴凉、通风、干燥条件下贮存，在上述然件下生产之日起贮存期为米忘附加说明：

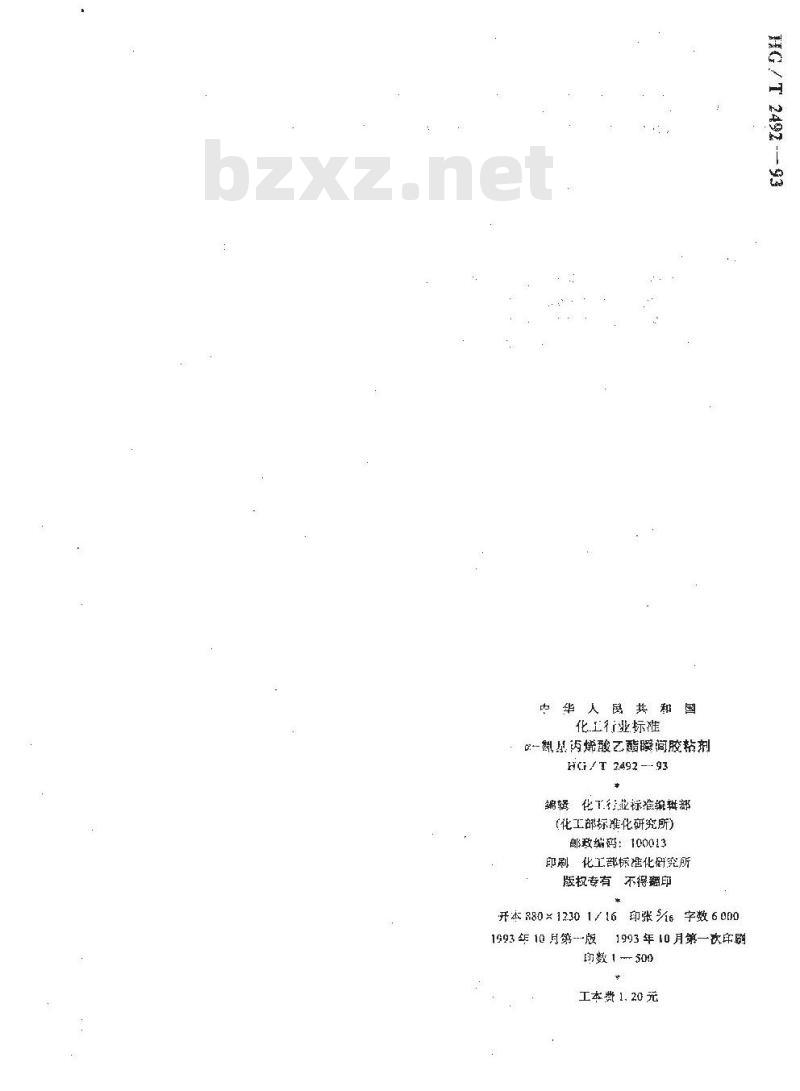

本标准出中华人民共和国化学工业部科技司提出，本标准由全国胶粘剂标准化技术委员会妇口。本标准由北京化工厂负责起草，本标准主要起草人孙彦龙，邵惠罔，李丽，叶华丽。中华人鼠共和国
化工行业标准
α-翻基丙烯酸乙酯瞬间胶粘剂
HG /T 2492 -- 93
编辑化下行业标推综辑部
(化工部标准化研究所)
邮致编码：100013
即刷化工部标准化研究所
版权专有不得翻印
开本80×12301/16印张6字数60001993年10月第一次床刷
1993年10月笋-版
印数1 -- 509
工本数1.20元
HG/T2492 -—93
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
