【煤炭行业标准(MT)】 硫化氢检测管

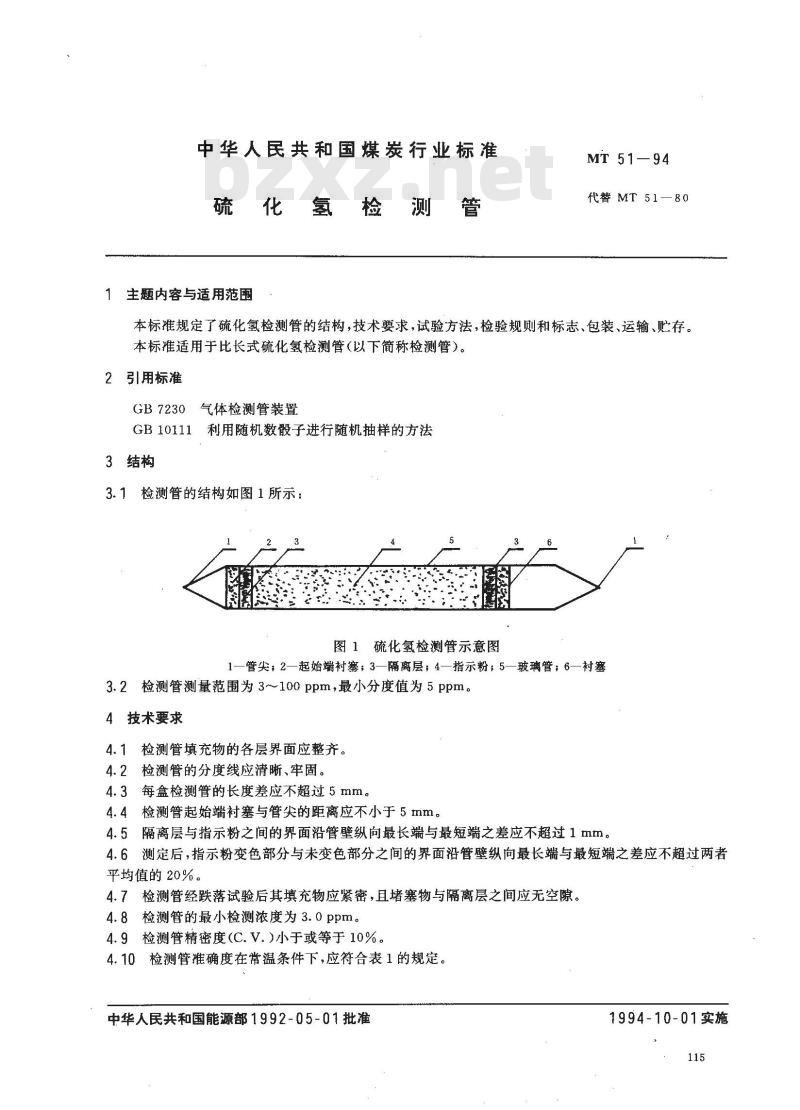

中华人民共和国煤炭行业标准
硫化氢检测管
主题内容与适用范围www.bzxz.net
MT 51—94
代替 MT 51—80
本标准规定了硫化氢检测管的结构，技术要求，试验方法，检验规则和标志、包装、运输、贮存。本标准适用于比长式硫化氢检测管（以下简称检测管）。2引用标准
GB7230气体检测管装置
GB10111利用随机数般子进行随机抽样的方法3结构
3.1检测管的结构如图1所示：
图1硫化氢检测管示意图
1—管尖，2—起始端衬塞；3—隔离层；4—指示粉；5—玻璃管；6—衬塞3.2检测管测量范围为3~100ppm，最小分度值为5ppm。4技术要求
4.1检测管填充物的各层界面应整齐。4.2检测管的分度线应清晰、牢固。4.3每盒检测管的长度差应不超过5mm。4.4检测管起始端衬塞与管尖的距离应不小于5mm。4.5隔离层与指示粉之间的界面沿管壁纵向最长端与最短端之差应不超过1mm。4.6测定后，指示粉变色部分与未变色部分之间的界面沿管壁纵向最长端与最短端之差应不超过两者平均值的20%
4.7检测管经跌落试验后其填充物应紧密，且堵塞物与隔离层之间应无空隙。4.8检测管的最小检测浓度为3.0ppm。检测管精密度(C.V.)小于或等于10%。4.9

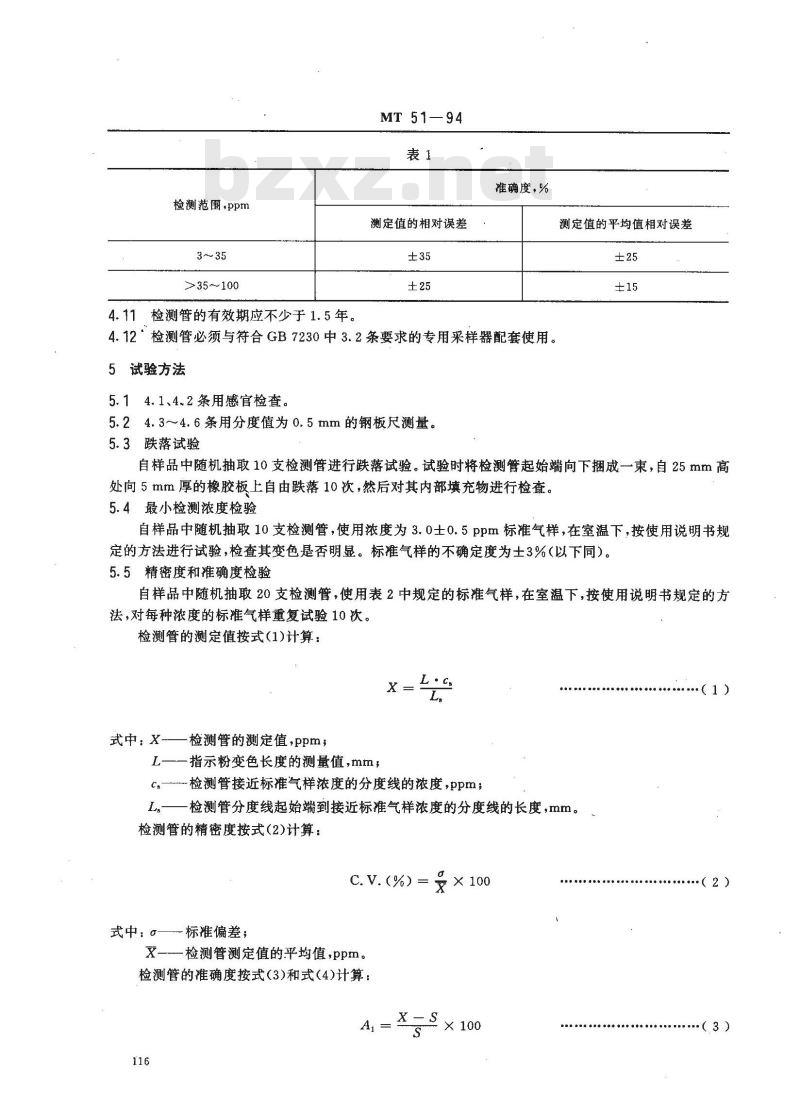

4.10检测管准确度在常温条件下，应符合表1的规定。中华人民共和国能源部1992-05-01批准1994-10-01实施
检测范围，ppm
3～35
>35～100
4.11检测管的有效期应不少于1.5年。MT 51—94
测定值的相对误差
准确度，%
4.12检测管必须与符合GB7230中3.2条要求的专用采样器配套使用。5试验方法
5.14.1、4.2条用感官检查。
5.24.3~4.6条用分度值为0.5mm的钢板尺测量。5.3跌落试验
测定值的平均值相对误差
自样品中随机抽取10支检测管进行跌落试验。试验时将检测管起始端向下捆成一束，自25mm高处向5mm厚的橡胶板上自由跌落10次，然后对其内部填充物进行检查。5.4最小检测浓度检验
自样品中随机抽取10支检测管，使用浓度为3.0士0.5ppm标准气样，在室温下，按使用说明书规定的方法进行试验，检查其变色是否明显。标准气样的不确定度为土3%（以下同）。5.5精密度和准确度检验
自样品中随机抽取20支检测管，使用表2中规定的标准气样，在室温下，按使用说明书规定的方法，对每种浓度的标准气样重复试验10次。检测管的测定值按式(1)计算：
式中：X-—检测管的测定值，ppm；-指示粉变色长度的测量值，mm
c。—检测管接近标准气样浓度的分度线的浓度，ppm;；L一检测管分度线起始端到接近标准气样浓度的分度线的长度，mm。检测管的精密度按式(2)计算：
c. V. (%) =
式中：α-
一标准偏差：
X—检测管测定值的平均值，ppm。检测管的准确度按式(3)和式(4)计算：A
（1）
（2）

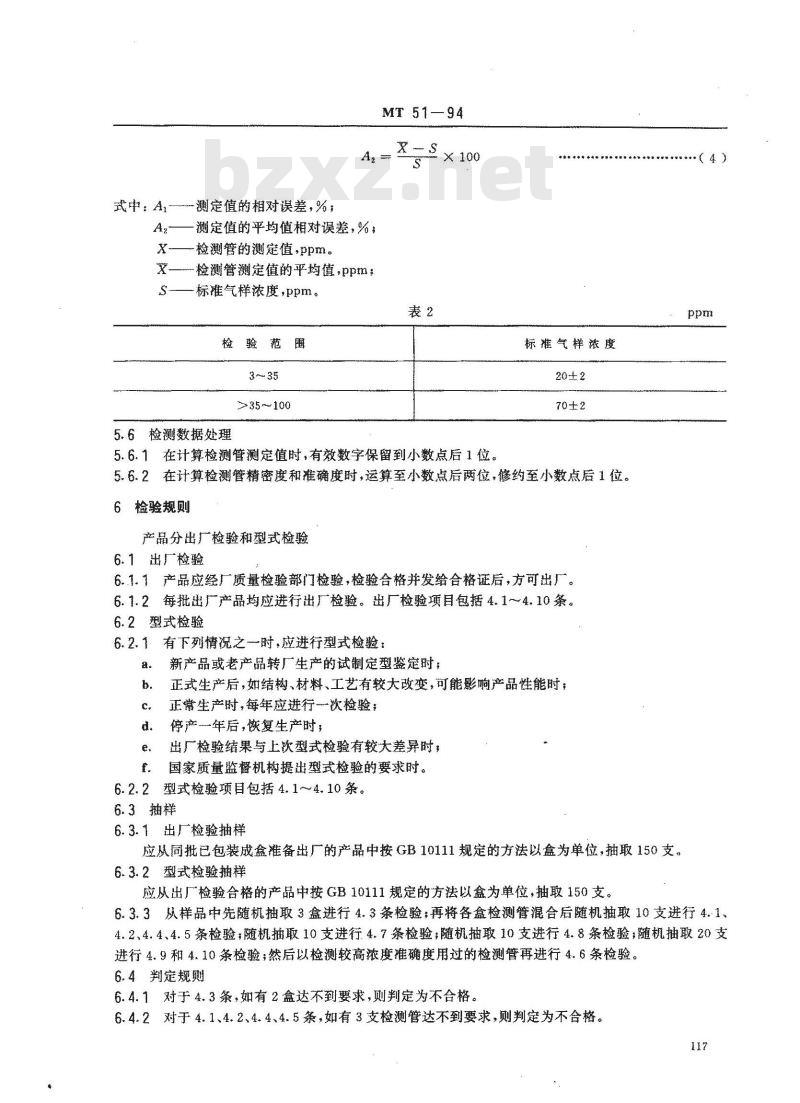

式中：A测定值的相对误差，%
A2—测定值的平均值相对误差，%；X检测管的测定值，ppm。
x—检测管测定值的平均值，ppmS
标准气样浓度，ppm
检验范围
35～100
5.6检测数据处理
MT 51-94
5.6.1在计算检测管测定值时，有效数字保留到小数点后1位。标准气样浓度
5.6.2在计算检测管精密度和准确度时，运算至小数点后两位，修约至小数点后1位。6检验规则
产品分出厂检验和型式检验
6.1出厂检验
6..1.1产品应经厂质量检验部门检验，检验合格并发给合格证后，方可出厂。6.1.2每批出厂产品均应进行出厂检验。出厂检验项目包括4.1～4。10条。6.2型式检验
有下刻情况之时，应进行型式检验：6.2.1
新产品或老产品转厂生产的试制定型鉴定时；正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时；正常生产时，每年应进行一次检验，a.
停产年后，恢复生产时，
出厂检验结果与上次型式检验有较大差异时，国家质量监督机构提出型式检验的要求时。6.2.2型式检验项目包括4.1~4.10条。6.3抽样
6.3.1出厂检验抽样
应从同批已包装成盒准备出厂的产品中按GB10111规定的方法以盒为单位，抽取150支。6.3.2型式检验抽样
应从出厂检验合格的产品中按GB10111规定的方法以盒为单位，抽取150支。（4）
6.3.3从样品中先随机抽取3盒进行4.3条检验：再将各盒检测管混合后随机抽取10支进行4.1.4.2、4.4、4.5条检验；随机抽取10支进行4.7条检验；随机抽取10支进行4.8条检验随机抽取20支进行4.9和4.10条检验；然后以检测较高浓度准确度用过的检测管再进行4.6条检验。6.4判定规则
6.4.1对于4.3条，如有2盒达不到要求，则判定为不合格，6.4.2对于4.1、4.2、4.4、4.5条，如有3支检测管达不到要求，则判定为不合格。117
MT 51-94

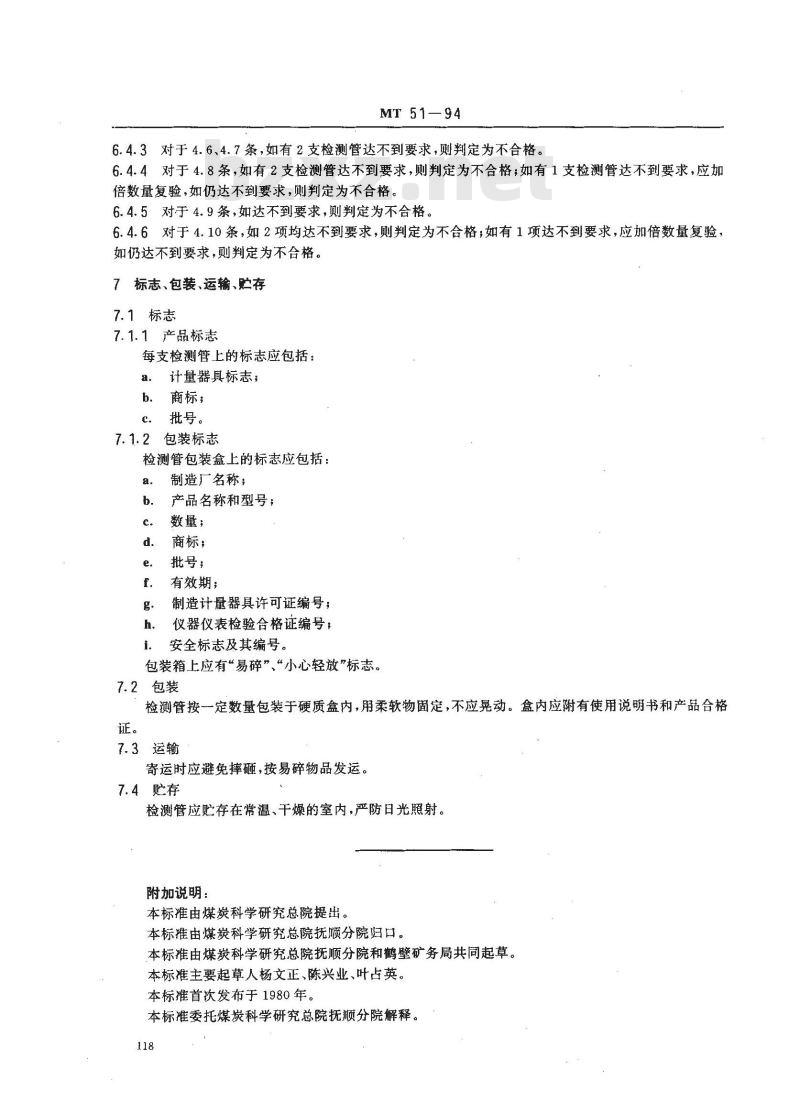

6.4.3对于4.6、4.7条，如有2支检测管达不到要求，则判定为不合格。6.4.4对于4.8条，如有2支检测管达不到要求，则判定为不合格；如有1支检测管达不到要求，应加倍数量复验，如仍达不到要求，则判定为不合格。6.4.5对于4.9条，如达不到要求，则判定为不合格。6.4.6对于4.10条，如2项均达不到要求，则判定为不合格；如有1项达不到要求，应加倍数量复验，如仍达不到要求，则判定为不合格。7标志、包装、运输、贮存
7.1标志
7.1.1产品标志
每支检测管上的标志应包括：
计量器具标志；
b．商标；
批号。
7.1.2包装标志
检测管包装盒上的标志应包括：a.
制造厂名称；
产品名称和型号；
数量；
商标；
批号：
有效期；
制造计量器具许可证编号；
仪器仪表检验合格证编号；
安全标志及其编号。
包装箱上应有“易碎”“小心轻放”标志。7.2包装
检测管按一定数量包装于硬质盒内，用柔软物固定，不应晃动。盒内应附有使用说明书和产品合格证。
7.3运输
寄运时应避免摔砸，按易碎物品发运。7.4贮存
检测管应贮存在常温、干燥的室内,严防日光照射。附加说明：
本标准由煤炭科学研究总院提出。本标推由煤炭科学研究总院抚顺分院归口。本标准由煤炭科学研究总院抚顺分院和鹤壁矿务局共同起草。本标准主要起草人杨文正、陈兴业、叶占英。本标准首次发布于1980年。
本标准委托煤炭科学研究总院抚顺分院解释。118
