【煤炭行业标准(MT)】 煤的坚固性系数测定方法

中华人民共和国煤炭工业部部标准煤的坚固性系数测定方法
本标推适用于褐煤、烟煤、无烟煤的坚固性系数测定，不适用于天然焦和焦炭，MT 49—87
代替 MT 49~80
煤的坚固性是煤的各种性质所决定的抵抗外力破坏能力的一个综合性指标，用坚固性系数表示。本标采用捣碎法测定坚固性系数于值。仪器、设备和用具
1.1捣碎筒，如图1所示。
1.2计量简，如图2所示。
1.3分样筛：孔径20mm、30mm和0.5mm各一个。1.4天平：最大称量1000g，感量0.5g。1.5小锤、漏斗、容器。
图1捣碎筒
1重锤;2—简体;3—简底
2采样和制样
图2计量筒
1-活塞尺,2—量简
2.1在新暴露的煤层上沿煤层厚度的上、中、下部各采取块度为10cm左右的煤样两块。当在地面打钻取样时，也应在沿煤层厚度上、中、下部各采取长度约10cm的煤芯两块。煤样采出后应及时用纸包上并浸蜡封固以免风化。
2.2煤样要附有标签，注明采样地点、层位、时间等。2.3煤样在携带、运送过程中应注意不得摔碰。2.4把煤样用小锤碎制成块度为20～30mm小块，用孔径为20或30mm的筛子筛选，中华人民共和国煤炭工业部1987-11-18发布1987-12-10实施

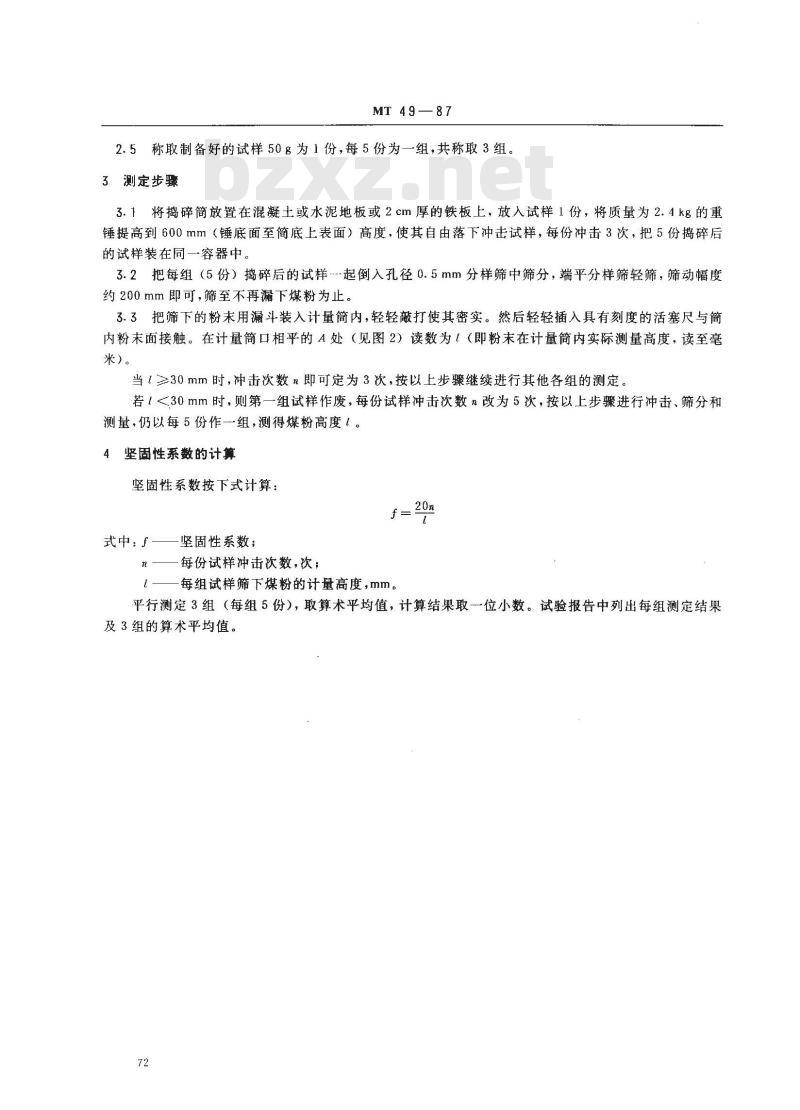

MT49—87
2.5称取制备好的试样50g为1份，每5份为一组，共称取3组。3测定步骤
3.1将捣碎简放置在混凝土或水泥地板或2cm厚的铁板上，放入试样1份，将质量为2.4kg的重锤提高到600mm（锤底面至简底上表面）高度，使其自由落下冲击试样，每份冲击3次，把5份捣碎后的试样装在同一容器中。
3.2把每组（5份）捣碎后的试样-起倒入孔径0.5mm分样筛中筛分，端平分样筛轻筛，筛动幅度约200mm即可，筛至不再漏下煤粉为止。3.3把筛下的粉末用漏斗装入计量筒内，轻轻敲打使其密实。然后轻轻插入具有刻度的活塞尺与筒内粉末面接触。在计量简口相平的A处（见图2）读数为1（即粉末在计量简内实际测量高度，读至毫米）。
当l≥30mm时，冲击次数n即可定为3次，按以上步骤继续进行其他各组的测定。若1<30mm时，则第一组试样作废，每份试样冲击次数n改为5次，按以上步骤进行冲击、筛分和测量，仍以每5份作一组，测得煤粉高度1。4坚固性系数的计算
坚固性系数按下式计算：
式中：，—坚固性系数；
一每份试样冲击次数，次；
每组试样筛下煤粉的计量高度，mm。平行测定3组（每组5份），取算术平均值，计算结果取一位小数。试验报告中列出每组测定结果及3组的算术平均值。
送样单位：
测定：
附加说明：

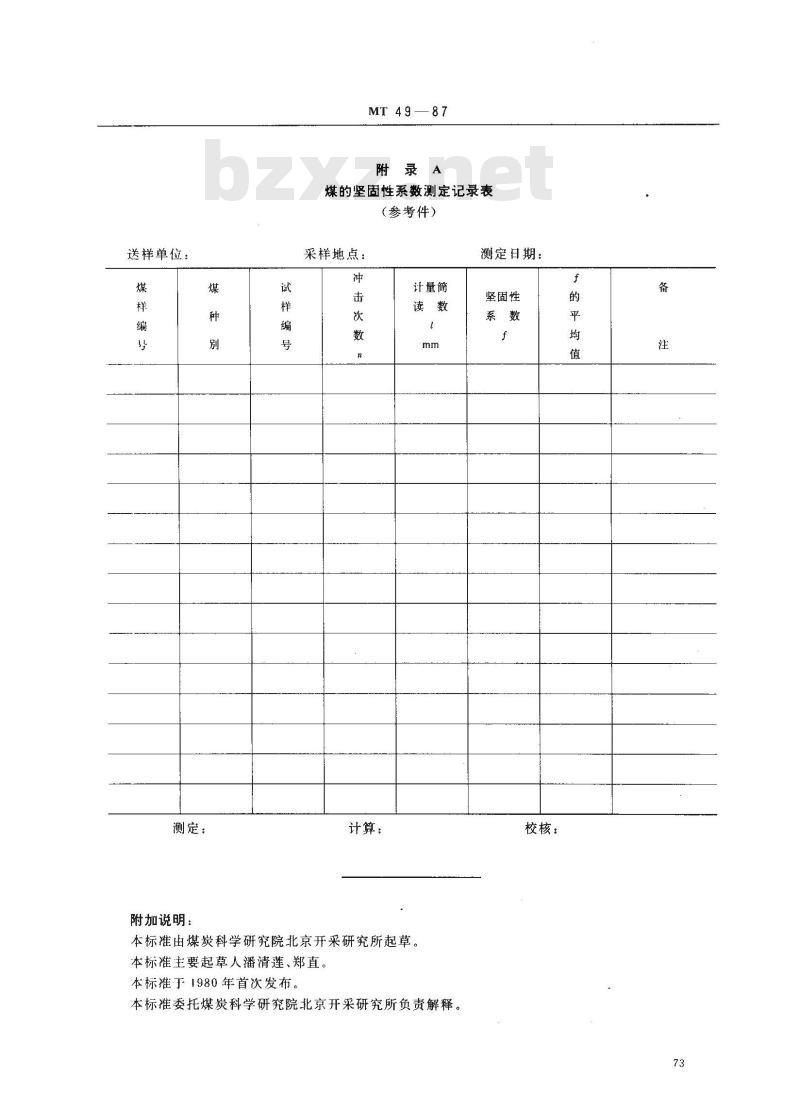

MT 4987
附录Ａ
煤的坚固性系数测定记录表
（参考件）
采样地点：
计算：wwW.bzxz.Net
计量筒
本标准由煤炭科学研究院北京开采研究所起草。本标准主要起草人潘清莲、郑直。本标准于1980年首次发布，
本标准委托煤炭科学研究院北京开采研究所负责解释。测定日期：
坚固性
校核：
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
