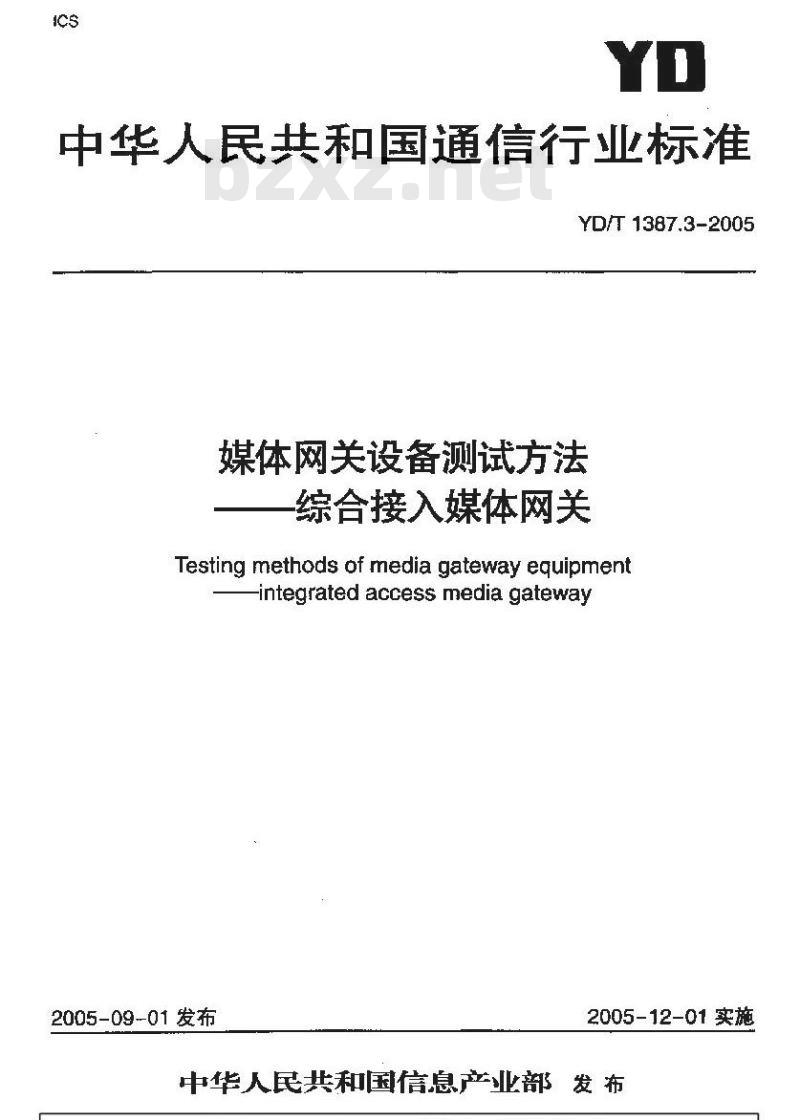

【通信行业标准(YD)】 媒体网关设备测试方法——综合接入媒体网关

中华人民共和国通信行业标准
YD/T 1387.3-2005
媒体网关设备测试方法
综合接入媒体网关
Testing methods of media gateway equipment-integratedaccessmediagateway2005-09-01发布
2005-12-01实施
中华人民共和国信息产业部发布前言
1范国
2规范性引用文件
3定义和缩略语·
3.1定义
3.2缩略语·.
4用户网络接口（UNI）测试
4.1Z接口测试·.
4.2 ISDN-BRI 接口测试
4.3ISDNPRI接口测试.
4.4ADSL接口测试·
4.5ADSL接口（G.Lite）测试
4.6 HDSL接口测试
4.7VDSL接口测试.·
4.8 SHDSL 接口测试
4.910/100MBase-T以太网接口测试网络侧接口测试.
5.110/100M Base-T 以太网接口测试-5.2千兆比以太网接口测试
5.3 STM-1 POS 接口测试-
5.4STM-4POS接口测试-
5.5 STM-1 ATM 接口测试..
基本功能测试
语音处理功能测试·
6.3呼叫处理与控制功能测试·
资源控制功能测试
维护和管理功能测试,
6.6PSTN 业务测试.·.
6.7ISDN 业务测试.
6.8IPVPDN业务测试
6.9 LAN 接人测试 (10M BaseT/I00M BaseT)协议测试
7.1H.248协议测试
YD/T 1387.3-2005
YD/T 1397.3_2005
7.2、媒体网关控制协议（MGCP）测试7.3ATM 协议测试-
7.4流控传输协议（SCTP）测试
7.5IUA协议测试
7.6V5UA 协议测试
7.7RIP/RTCP 协议谢试+
名路由协议测试·
RIP v2 协议测试..
8.2OSPFv2协设测试.
8.3BGP4协议满试..
9通信流程测试-
9.1与软交换设备相关的控制流程9.2
呼叫建立流程测试
9.3呼叫释放流程测试·
9.4T.30 和 T.38 传真流程测试-操作管理维护功能测试
SNMP 协议测试--
配置管理
性能管理-
故障管理·
安全管理
后台维护管理功能测试
性能指标测试
呼叫建立时间·
呼叫接通率，
长时间保持率
11.5PSQM 的测试-.
MOS 评分测试
语音间断比测试·
11.8诱音滑动比测试.
12可靠性测试·
系统启动测试
12.2设备可靠性测试
系统恢复时间和设备的故障恢复时间·12.4现场软件版本更新测试
网同步测试
13.1外定时方式
线路定时
13.3内定时方式…
14常规谢试
外观测试·
14.2供电测试.
14.3电气安全测试·
14.4环境测试
附录A（资料性附录）媒体网关控制协议（MGCP）测试：A.1概述.*
A.2MGCP协议测试…
附录B（资料性附录）T.38协议溅试B.1T.38传真测试配置-
传真谢练方式测试
B.3ECM传真方式測试·
各种速率传真机测试
B.5IFP亢余包测试
B.6呼叫模式测试
传真到诺音切换测试
YD/T 1387.3-2005
YD/T 1387.3-2005

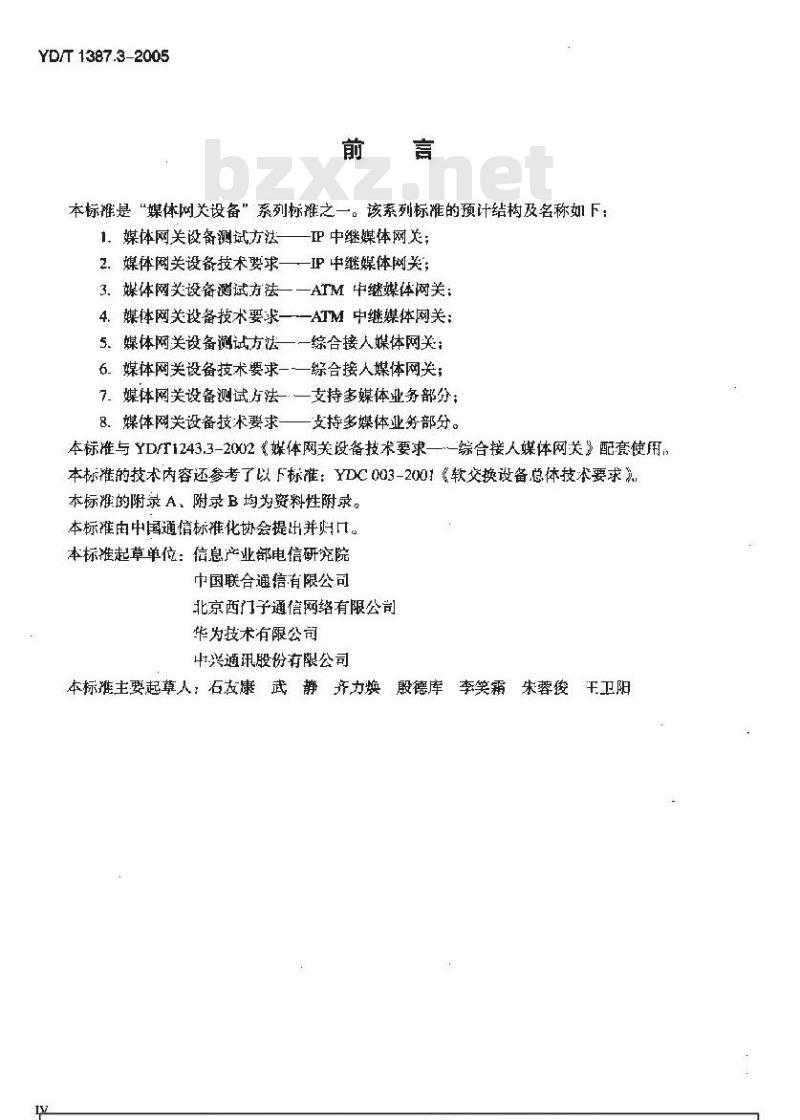

本标谁是“媒体网关设备”系列标谁之一。该系列标准的预计结构及名称如下1、媒体网关设备测试方法—卫中继媒体网关2.媒体网关设备技术要求一—IP中继媒体网关；3.媒体网关设备试方法一一ATM中继媒体网关！4、媒体网关设备技术要求一一ATM中继媒体网关：5媒体网关设备试方法一一综合接人媒体网关6媒体网关设备技术要求一一综合接人媒体网关；7.媒体网关设备测试方法一支持多媒体业务部分：8．媒体网关设备技术要求一一支持多媒体业务部分。本标准与YD/T1243.3-2002媒体网关设备技术要求一—综合接人媒体网关》配套使用，本标准的技术内容还参考了以F标准：YLC003-2001《软交换设备总体技术要求》本标准的附录A，附录B 均为资料性附录。本标准由中国通信标准化协会提出并贮几。本标准起草单位：信息产业部电信研究院中国联合通信·有限公司
北京西门子通信网络有限公司
华为技术有限公司
中兴通讯股份有限公司
本标雅主要起草人：石友康武静齐力焕殿德库李笑霜朱蓉俊千卫阳1范围
YD/T 1387.3-2005
媒体网关设备测试方法一一综合接入媒体网关本标准规定了基于软交换的综合接人媒体网关设备的用户侧接口、网络侧物理接口、性能指标，协议、业务及功能、操作管理维护功能测试、通信流程、定时与同步、供电以及环境等方面的测试要求。本标准适用于基于软交换的综合接人媒体网关设备。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本部分的条款。凡是注期的引用文件，其随后所有的偿收单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB7611-2001
GB/T 17904.2-1999
YD/T 751-1995
YD/T 1055-2000
YD/T 1156-2001
YD/T 1243.3-2002
YD/T 1246-2002
YD/T 1314-20X4
YDN 059-1997
YDN 065-1997
YDN 108-1998
ITU-T G.704 (1998 )
ITU-T G.711 (1988 )
HU-TG.723.1 (1996)
ITU-T G.729 (1996 )
ITU-T H.248 (2000)
ITU-TT38 (1998 )
RFC2705
RFC2960
RFC3057
3定义和缩略语
3.1定义
下列定义适用于本标准。
数字网系列比特率电接口特性
ISDN用户一网络接口数据链路层技术规范及-致性测试方法第2部分：数据链路层协议测试方法公用电话网局用数字电话交换设备进网检测方法接入网设备测试方法带话音分离器的不对称数字用户线（ADSL）路由器测试规范一高端路由器
媒体网关设备技术要求一一综合接人媒体网关ATM交换设备测试方法
接人网测试方法一一甚高连数字用户线（VDSL）高比特率数字用户线（HDSL）设备测试方法（暂行规定）邮电部电话交换设备总技术规范书Y5.2接口一致性测试技术规范
用于一次群和二次群等级的同步顿结构话音颊率的脉冲编码调制
以5.3kbit/s和6.3kbit/s为速率的多媒体通信的双速语音编码器运用共轭结构代数码线形预测激威8kbit/s语音编码媒体网关控制协议
用于P网络上实时3类传真通信的程序MGCP 协议
SCTP 协议
ISDN用户适配层（IUA）协议
YD/T 1387.3-2005
媒体网关（MG）：媒体网关将一种网络中的媒体转换成另一种网络所要求的媒体格式。例如：媒体网关能够在电路交换网的承载通道和分组网的媒体流之间进行转换，可以处理章频、视频或者T.120也可以具备处理这3者的任组合的能力，能够进行全双工的媒体翻译，可以演示视频音频消息，实现基它R功能，也可以进行媒体会议等。综合接人媒体网关（IniegratedAccessMediaGateway）：综合接人媒体网关用下为各种用户提供多种类型的业务接人，如：模拟用户接入、ISDN接入，V5接人、xDSL接人、LAN接人等，并至少支持接人到P网或ATM网之一。可迷支持IP接人功能（即为PSTN和ISDN用户提供拨号接人功能，为基于xDSL接人和以太网接人的觉带用户提供数据接人等媒体网关控制器（MGC）：媒体网关控制器对与媒体网关中的媒体道的连接控相关的呼叫状态部分进行控制，
软交换设备（Softswitch）：足分组网的核心设备之-，它主要完成呼叫控制、媒体网关接人控制、资源分配、协议处理、路由、认证、计费等主要功能，并河以向用户提供基本话音业务、移动业务。多媒体业务以及其它业务等。
3.2缩略语
下列缩略定义适用于本标准。下载标准就来标准下载网
ATM Adaptation Layer- Type 1ATM Adaptalion Layer- Type 2ATM Adaptation Layer-Type 5
As ynchronous Transfer Mode
Basic Rate Interface
Duai-Tone MutiFrequency
Integrated Services Digital NetworkISDN User Adaptation Layer
Interactive Voice Response
Media Gateway
Media Gateway Controler
Media Gateway Control ProtocolMean Opinion Scote
Network Time Protocol
Operation, Administration and MaintenancePrimary Rate Interface
Public Switched Telephone NetworkPerceplual Speech Quality MeasurementPernanent Virtual Circuit
Quality of Service
Real Tirne Protocol
Real Time Control Protoco!
Synchronous Digital HierarchyATM适配层类型1
ATM适配层类型 2
ATM适配层类型5
异步传送模式
基本速率接口
双音多频
综合业务数字网络
ISDN用户适配层协议
交互式语音应答
媒体网关
媒体网关控制器
媒体网关控制协议
平均正观得分
网络时间协议
操作与维护
-次群接口
公共电话交换网
知觉话音质量度量
永久虚连接
服务质量
实时传输协议
实时传输控制协议
同步数字体系
StreamControl TransmissionProtocolSession Initiation Protocol
Signaling Gateway
Switched Virtual Circuit
Soft Permanent Virtual CircuitTransmission Control ProtocolTelecommunications ManagementNetworkUser-Network Interface
V5UserAdaptation
4用户网络接日（UNI）剩试
之接口测试
Z接口指标和测试方法参考依据为YD/T751。4.1.1阻抗特性
4.1.1.1指标
流控传输协议
会话起始协议
信令网关
交换尴连接
软永久虚电路
传输控制协议
电信管理网
用户网络接口
v5.2用户适配层
YD/T 1387.3-2005
阻抗特性指标和测试方法参考依据为YD/T751中的6.1节，6.2.2节和6.3.2节。具体指标如下，二线Z接口处的标称阻抗应为三元件阻抗（200α+5602/0.10F）。Z接口是平衡接口，其阻抗特性以反射衰减（RetumLoss，RL）表示，也称为回损。接口点的反射衰减应满足图1的要求。dB
图 接口反射囊减指标
3400H2
YD/T 1387.3-2005
测试配量
4.1.1.3测试步源
抵离器
当：被测性口标称阻抗
选版电平控
R：600n
盐澎口
H： 点说环路保持器
图 2 反射囊减测试配量
1）按图2连接电路，接通被测通路并保持，接入仪表，开断外线：敏
2）振荡器发送电平为－10kdBm的正弦信号，频率在300-3400Hz内变化；3）不接被测接口，由选频电平表选测测试信号电平Po:4）接通被测接口，由选赖电平表选测测试信号电平Pl:S）接口回损测试值Rr=Pi-P（dB)4.1.2纵向转换抿耗
4.1.2.1指标
纵向转换损耗指标和测试方法参考依据为YD/T751中的6.2.3节和6.3.3节。具体指标如下。音频接口是平衡接口，实际接口对地不平衡性产生的纵向转换损耗应大于图3所示的模板。拟
问特换脚耗
图 3Z接口处的纵向转换损靶
3400H1
4.12.2剩试配置
4.1.2.3测试步骤
C : 100 μF/150V
高阳航
敏测接口
被测接口标称阻抗
H：直随环路保持器
图 4 对地阻抗不平衡测试
1）按图4连接电路，接通被测通路并保持，接人测试仪表，开断外线：YD/T 1387.3-2005
2）振荡器发送频率为300～3400Hz、电平P1的正弦测试信号，选频电平表高阻跨接到被测接口，读出各频率点的电平P2:
3）对地阻抗不平衡LCL=P,-P（dB )。注：测试带宽为24Hz
4.1.3用户线条件
4.1.3.1技术指标
1）用户回路阻抗般不要求大于18000（包括用户终端电阻,并保证馈电电流不小于18mA）；2）用户线绝缘电阻不小于20000；3）用户线间电容不大于0.7μF。4.1.3.2测试示意图
模拟接口
软安换
被测设备
其中；R10~600欧姆可变，R2=20kC=0.5μFmA表读数为馈电屯。
直流离安表：应能测量1-[00mA的点流电流，误差±2%。国5用户线条件测试示意图
4.1.3.3 测试步骤
1）被测设备任选一个空闲用户作为主叫用户，按测试示意图将A-B一端接至被测设备对应的主叫用户 a-b线上。
YDT1387.3-2005
2）话机摘机改变RI值（保持4个RI等值），并使馈电电流不小于 18nmA，进行用产呼叫保诞能完成正常接续时的最大R1值乘4，即为回路电阻值。4.1.4铃流及信号音
4.1.4.1指标
铃流和信号音指标和测试方法考依据为 YD/T751 中的 11.1 节和 11.2节。具体指标如下,1)铃流
铃流源为（25±3）Hz正弦波，谐波失真≤10%，输出电压有效值为（75±15）V。振铃采用5s断续，即1s送、4s断，断续时间各允许偏差不超过±10%。2）信号音
信号源为（450±25）Hz正弦波，谐波失真≤10%。各种信号音断、续吋间偏差分别不得超过±10%。送至频分或时分电路时，在零相对电平点，根据信音的种类测量连续信号的绝对功率电平为－（10±3）dBm或－（203）dBm，催挂膏变化为0－25dBm。有关按号音，回铃育、忙音，空号背等含义及其结构具体参见YDN065。4.1.4.2测试配置
20±F250V
铃流源
10F2500
失真度
侧试议
10F250
（包括滤波及
保护电路等）
【a】龄萨测试配宣
格流电压表
电压表
信音音源
（包括均放等
拨号育育源
（也括功放等
信号音普源
（包括功放等
4.1.4.3测试步骤
1）铃流
（1）按图6（a）连接：
连接电路
?失真度测试仪
连接电路
连滕电路
(b)信号音试配置
盈6羚流及信号音测试配置
（2）Zu（n-1）为模拟满载负载，视具体设置条件而定；（3）用失真谢量仪及铃流电压表分别在租应成点上测出数值：（4）频率测采用通用正弦信号频率测量法进行：音颜平表
音颖电平表
【5】断续时间-一般用人耳判断，若在要求严格场合，则用相应仪表量2）信号
（1）图6（b）连接：
（2）频率测量采用通用正弦信号频率测量法进行：（3）失真度测基仪接在音源输出口测量：【4】电平测量分别在忙时和闲时测试，注：为了简化测试，也可用一个标准电话机进行测试。4.1.5过压保护
4.1.5.1指标
1）雷电过电压
YD/T 1387.3-2005
10uF160V×2
商阳平衡
LOμF160V ×2
高匪平衡
应经受任在用户线上规定值以下的感应过电压而不降低任何部件的性能。峰值电压：1000V。
