【国家标准(GB)】 可锻铸铁管路连接件型式尺寸 三通 内外丝三通

中华人民共和国国家标准
可锻铸铁管路连接件型式尺寸
内外丝三通
Malleablecastironpipefittings-Type sizeTees,maleandfemaletees
621.643 :669
GB3289.10—82

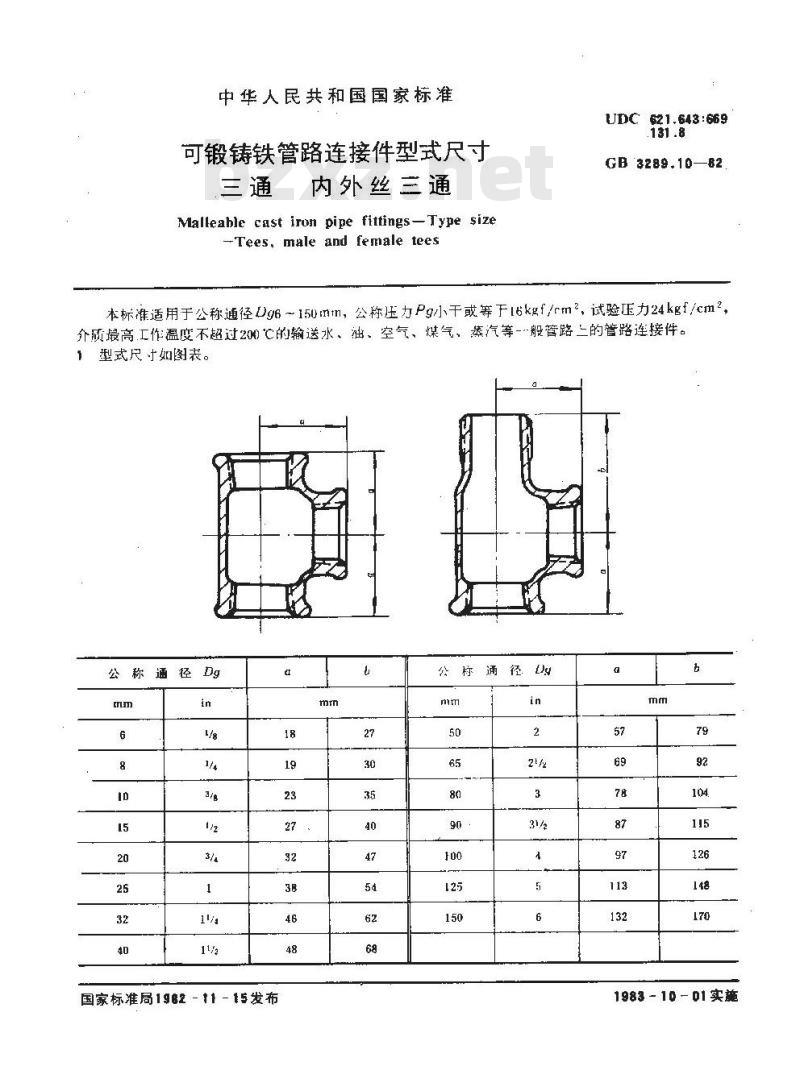

本标准适用于公称通径Dg6~150mm，公称压力Pg小干或等下16kgf/cm，试验压力24kgf/cm2，介质最高工作温度不超过200℃的输送水、油、空气、煤气、蒸汽等-·般管路二的管路连接件。1 型式尺寸如图表。
公称通径DgWww.bzxZ.net
国家标准局1982-11-15发布
1983 -10-01实施

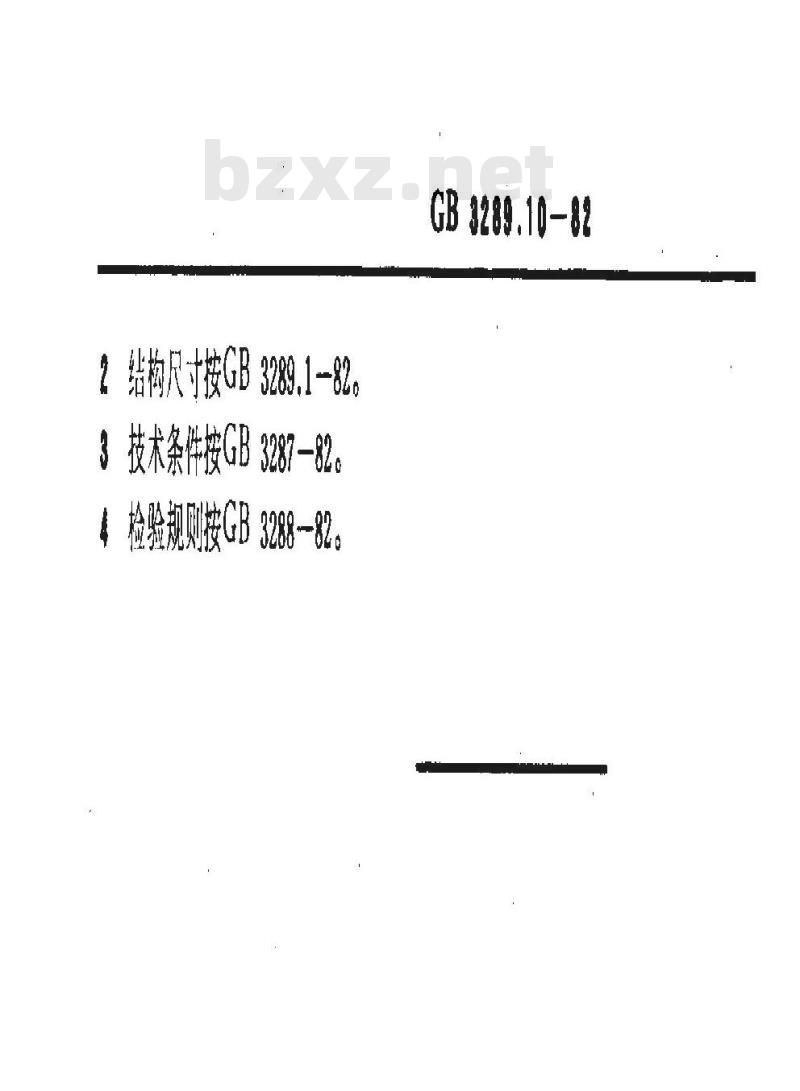

2结构尺寸按GB3289.1-82。
3技术条件按GB387-82
、检验规则按GB328-82。
GB 3289.10-82
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
