1引言
中华人民共和国国家标准
确定圆度误差的方法
两点、三点法
Assessmentof departurefromroundnessTwo-andthree-pointmethods
UDC 531. 717. 7
GB4380—84
1.1本标准规定了用两点、三点法测量来确定圆度误差值的一种方法，适用于测量零件内、外圆形要素的圆度误差。
两点、三点测量得到的数值与实际的圆度误差值存在着差异，必须由本标准给出的反映系数进行修正。
与本标准有关的标准
GB1183—80《形状和位置公差
GB1958-—80《形状和位置公差
2术语及定义
术语及定义》
检测规定》
2.1圆度误差的测量平面：过测头巧工件接触点的一个假想平面。用两点、三点法测量时，假想平面必须通过固定测量支承。
注：测量圆度误差时，零件的被测截面为垂直于其轴线的假想平面，该平面应与测量平面重合。2.2圆度误差的测量方向：在测量平面上确定半径量变动的方向。2.3两点测量：在直径上对置的
测量。如图1所示。
国家标准局1984-04-06发布
固定测量支承和一个可在测量方向上移动的测头之间所进行的图1
1985-03-01实施
GB4380—84

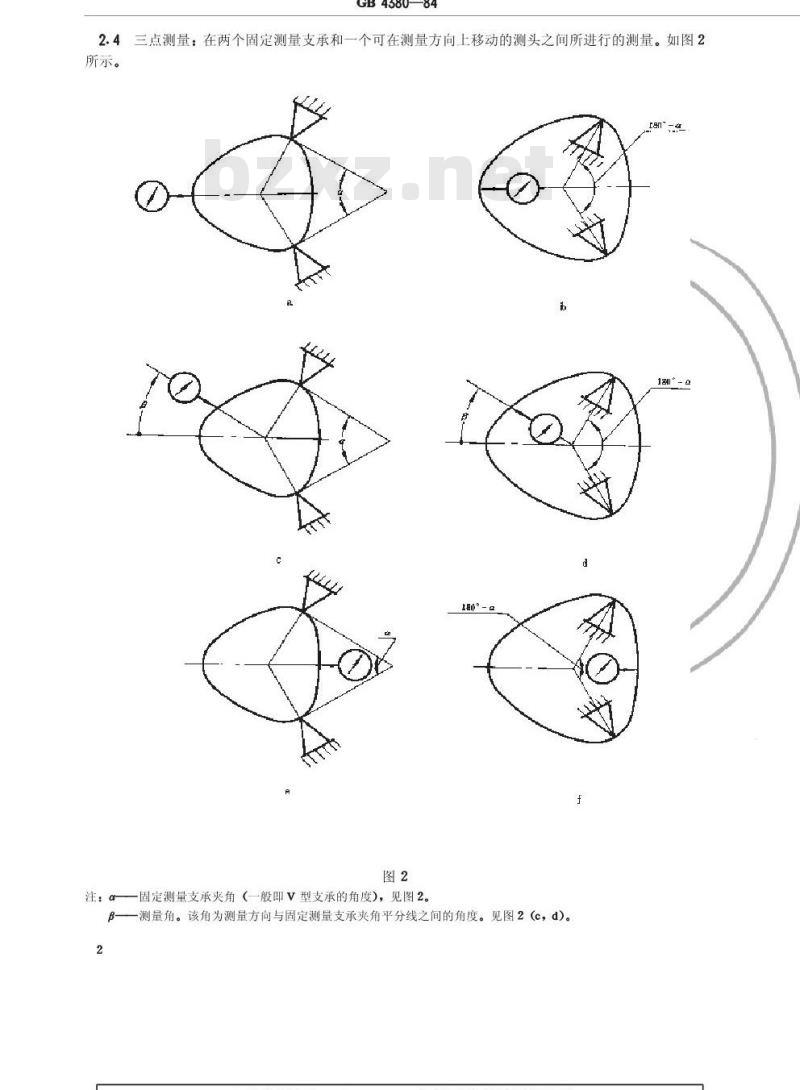

2.4三点测量：在两个固定测量支承和一个可在测量方向上移动的测头之间所进行的测量。如图2所示。
注：α—固定测量支承夹角（一般即V型支承的角度)，见图2。一测量角。该角为测量方向与固定测量支承夹角平分线之间的角度。见图2（c，d)。2
GB438084
2.4.1顶式三点测量：测头位于固定测量支承夹角（α或180°一α）之外进行的三点测量。如图2(a，b，c，d)所示。
2.4.2鞍式三点测量：测头位于固定测量支承夹角（α或180°一α）之内进行的三点测量。如图2(e，f)所示。
2.4.3对称三点测量：测量方向与两固定测量支承的夹角平分线重合时所进行的三点测量。如图2(a，b，e，f)所示。
2.4.4非对称三点测量：测量方向与两固定测量支承的夹角平分线不重合时所进行的三点测量。如图2（c，d）所示。

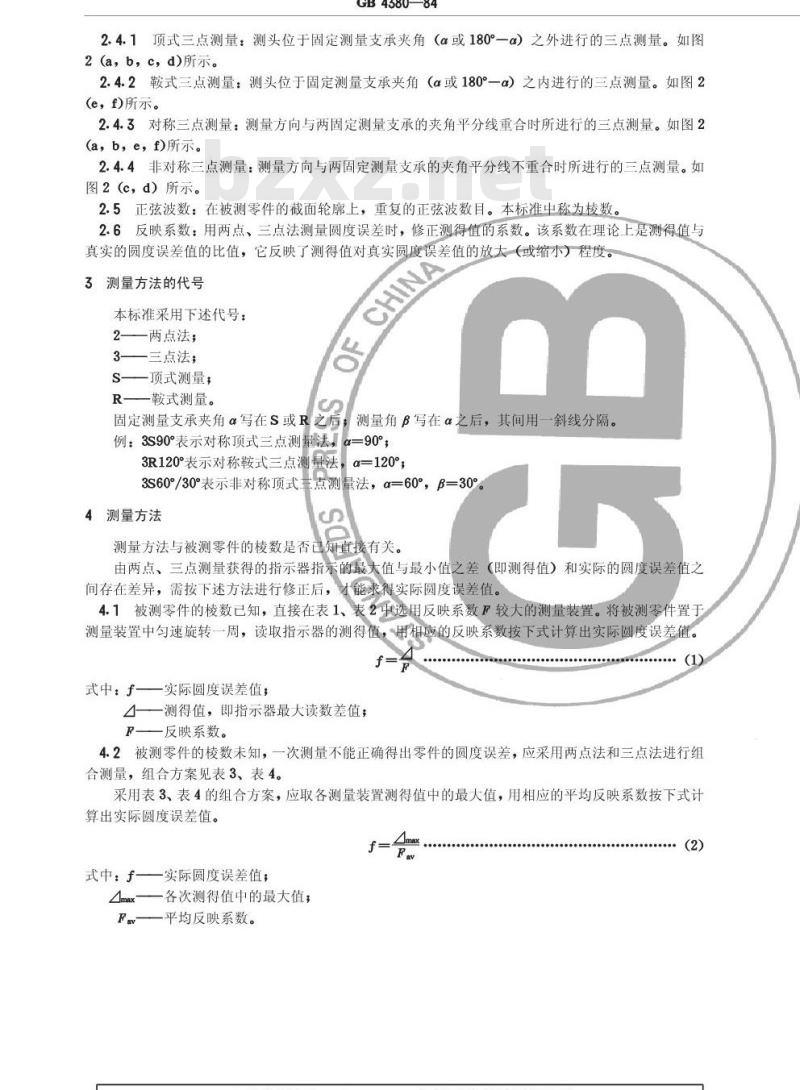

2.5正弦波数：在被测零件的截面轮廓上，重复的正弦波数目。本标准中称为棱数。2.6反映系数：用两点、三点法测量圆度误差时，修正测得值的系数。该系数在理论上是测得值与真实的圆度误差值的比值，它反映了测得值对真实圆度误差值的放大（或缩小）程度。3测量方法的代号
本标准采用下述代号：
2——两点法；
三点法；
一顶式测量，
R——鞍式测量。
固定测量支承夹角α写在S或R之后；例：3S90°表示对称顶式三点测量法」3R120°表示对称鞍式三点测量法，测量角β写在α之后，其间用一斜线分隔。90%
Q=120°
3S60%/30°表示非对称顶式三点测量法，α=60%，β=30%4测量方法
知直接有关。
测量方法与被测零件的棱数是否已由两点、三点测量获得的指示器指示的最大值与最小值之差（即测得值）和实际的圆度误差值之才能求得实际圆度误差值。
间存在差异，需按下述方法进行修正后，4.1被测零件的棱数已知，直接在表1、表2中选用反映系数F较大的测量装置。将被测零件置于测量装置中匀速旋转一周，读取指示器的测得值，用相应的反映系数按下式计算出实际圆度误差值。1
式中：f一一实际圆度误差值；
—一测得值，即指示器最大读数差值；F——反映系数。
4.2被测零件的棱数未知，一次测量不能正确得出零件的圆度误差，应采用两点法和三点法进行组合测量，组合方案见表3、表4。采用表3、表4的组合方案，应取各测量装置测得值中的最大值，用相应的平均反映系数按下式计算出实际圆度误差值。
式中：f——实际圆度误差值；
一各次测得值中的最大值；
Fav——平均反映系数。
棱数n
两点法
3S72°
GB4380—84

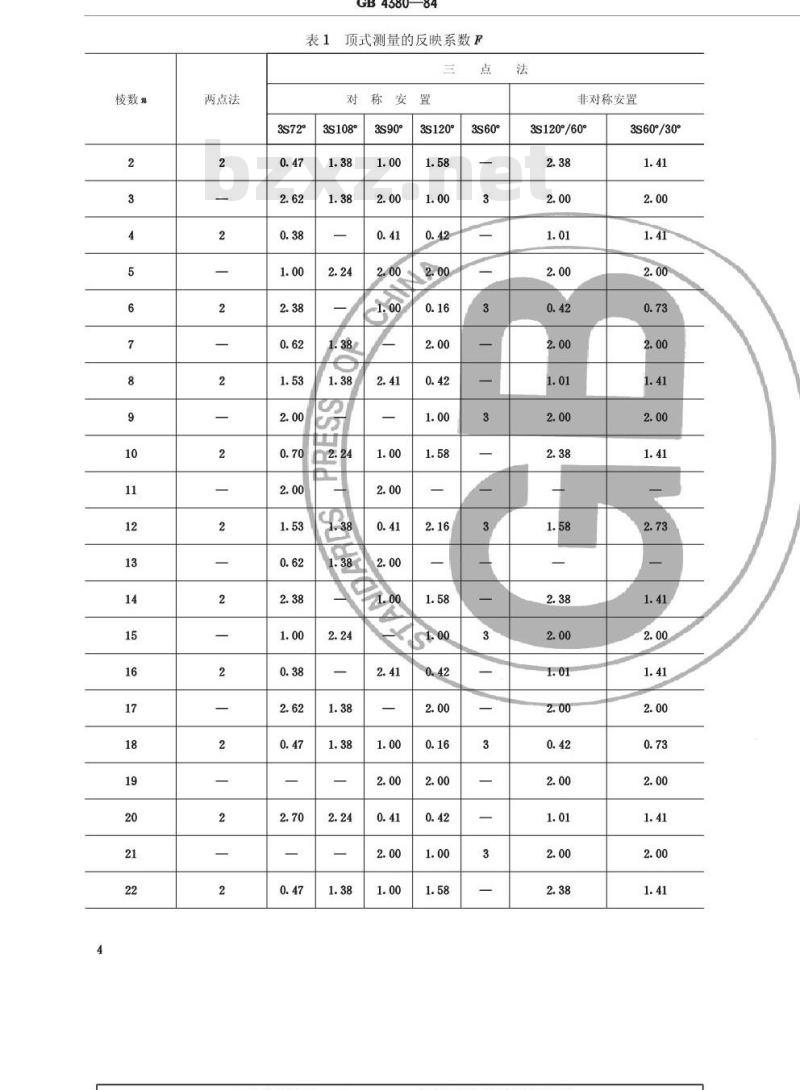

顶式测量的反映系数F
3S108°
3S90°
3S120°
3S60°
非对称安置
3S120°/60°
3S60%/30°
棱数n
两点法
3R72°
GB4380—84

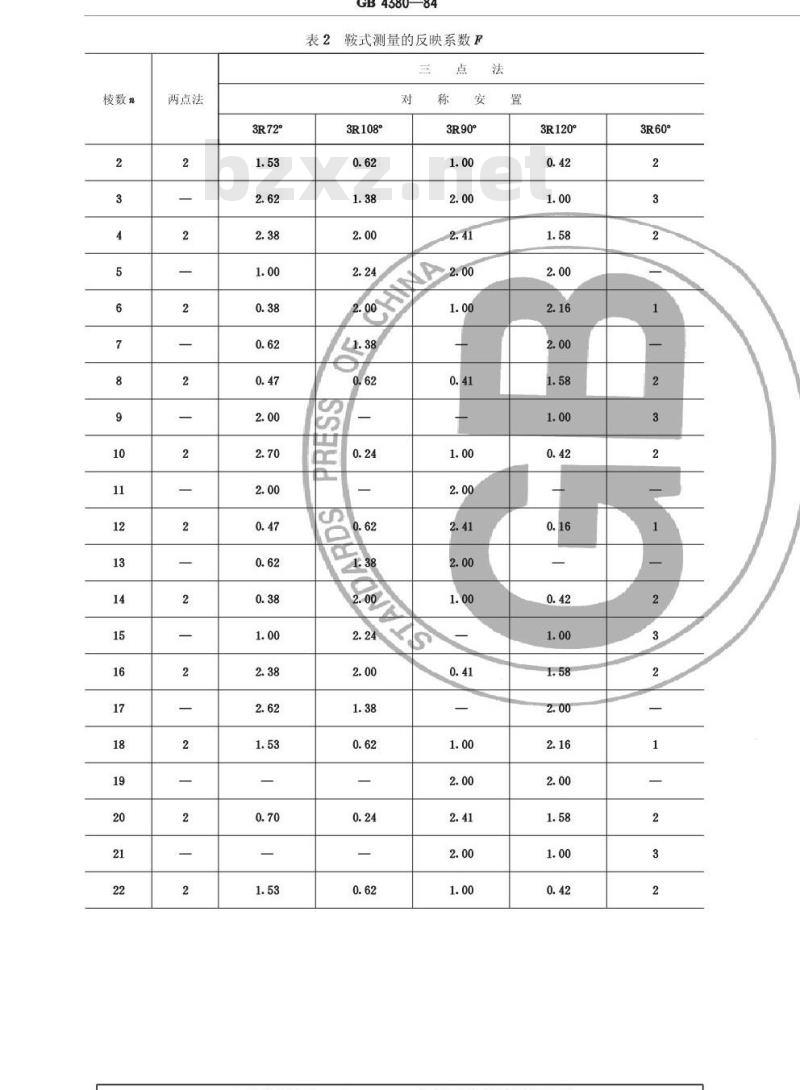

鞍式测量的反映系数F
3R108°
3R90°
3R120°
3R60°
反映系数F
棱数理
组合方案
n未知
n为未知的偶数
n为未知的奇数
反映系数量
2+3S90°
+3S120°
平均(Fa)1.95
组合方案
n未知，2n≤10
n未知2为未知的偶数，
n为未知的奇数，
n为未知的奇数，
2+3R90°
+3R120°免费标准bzxz.net
平均(Fa)1.98
2+3S60/30%
GB4380—84
对称安置组合测量的反映系数
2+3S90°+
3S60°/30°
平均(Fa）2.07
3S90°
+3S120°
平均(F)1.80
3R90°
+3R120°
2+3S72°
+3S108°
平均（Fav)2.09
平均(Fm)1.80
非对称安置组合测量的反映系数2+3S120°/60
平均（F）2.08
2+3S90°+
3S120°/60°
平均（F）2.11
十3R10
平均(Faw）：
3S60°/30°
5测量条件和仪器
5.1测头静压力
GB4380—84
测头的静止测量力应小于1牛顿。在保证测头始终与被测表面连续接触的前提下，应尽量减小测量力，避免由此引起的测量误差。5.2测头
测头的尺寸和形状应根据被测表面的形状和尺寸按表5选取。表5测头的尺寸和形状
被测表面形状
轴类外表面
外刃口边缘
孔类内表面
内刃口边缘
注：①被测表面为轴类外表面或外刃口边缘，②测头尺寸和形状如有特殊要求时，5.3固定测量支承
被测表面直径
所有直径
也可选用平面测头。
立在专门文件中规定。
固定测量支承应采用点或线接触的型mm
测头的半径和形状
对于轴类外表面的测量，用较小半径的球或短圆柱支承，也可用较窄的√型支承。对于孔类内表面的测量，用较小半径的球支承。轴类外表面测量的固定支承中心距：L外=
孔类内表面测量的固定支承中心距：DtaXcos
L内=（D—d）Xcos
式中：D一被测零件直径；
d一—球（或圆柱）支承的直径；一固定测量支承夹角。
如图3所示。
........
0080080
GB4380—84
GB4380—84
附录A
两点、三点法应用示例
（参考件）
A.1检测一棱数为3的圆柱孔，圆度公差t为7μm，测量方法采用3S60°，测得值△为：4=18μm
A.1.1圆度误差值的计算
A.1.1.1由表1可直接查得反映系数，当n=3时，3S60°顶式测量的反映系数为：F=3
由（1）式可得该圆柱孔的圆度误差：4218
A.1.1.2如只需判断零件是否在给定的公差带范围内，而不必求出具体的圆度误差值时，则可直接利用测得值，由下式进行评定：零件合格
零件不合格
就此例而言
故该零件合格。
=7×3=21μm
4=18μmA.2检测一无心磨磨削的零件，棱数为未知的奇数，且3测得值4
A.2.1圆度误差值的计算
3S60°/30°
A.2.1.1由表4可查得非对称安置组合测量反映系数，3S120°60°+3S90）的平均反映系数为：由（2）式可得该零件的圆度误差：2S
当3A.2.1.2与上例类似，如只需对零件进行合格与否的判断，则可直接用下式进行评定：(就此例而言
零件合格
零件不合格
tFav=4×2=8μm
Amax=5.2 μm故该零件合格。
附加说明：
GB4380—84
本标准由中华人民共和国机械工业部提出，由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所负责起草。本标准主要起草人汪恺、杨列群、宋芸、胡林。O
