【国家标准(GB)】 电力电容器用铝箔

GB/T 3616 1999

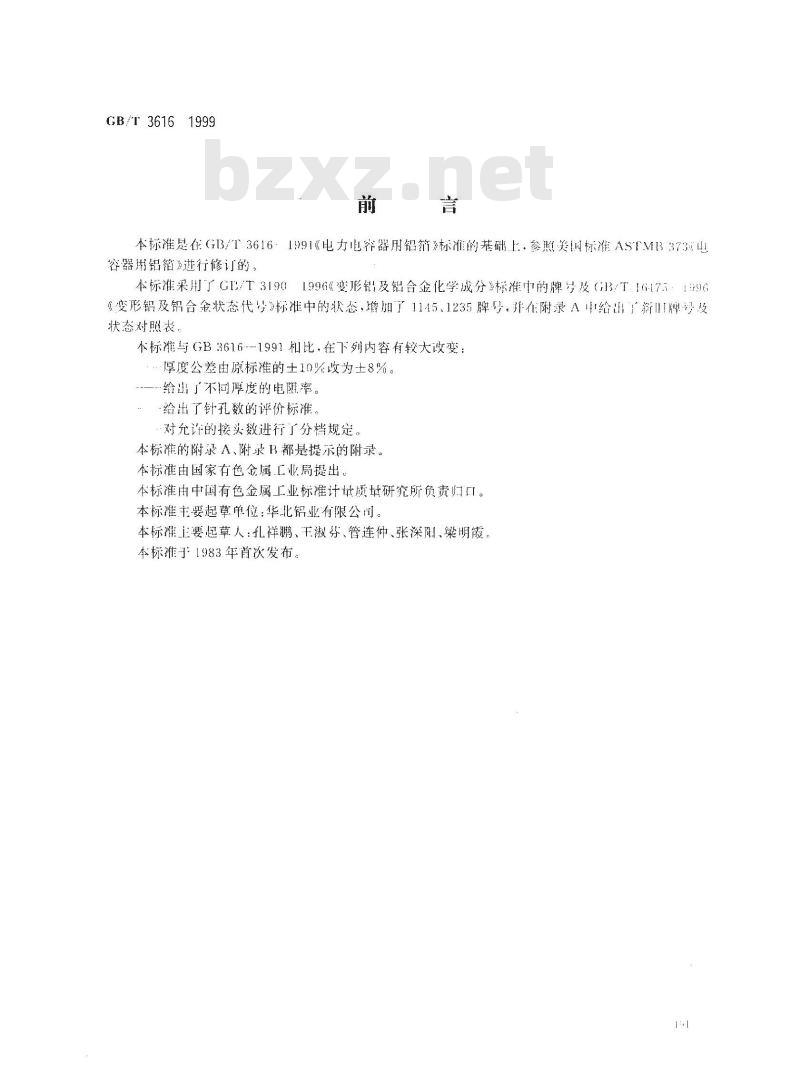

本标准是在GB/T3616：1991《电力电容器用铝箱》标准的基础上，参照美标准ASTM3373山容器用铝箔》进行修订的，
本标准采用了GI/T31901996《变形铝及铝合金化学成分》标准的牌号及（B/T16175：1996《变形铝及铝合金状态代号》标准中的状态，增加了1145、1235牌号，并准附录A中给出下新旧牌号及状态对照表，
本标准与（B3616--1991和比，在下列内容有较大改变：厚度公差由原标准的士10%政为士8%。一…给出了不同厚度的电阻率。给出了针孔数的评价标准。
对允许的接头数进行了分档规定本标准的附录A、附录B都是提示的附录。本标准由国家有色金属.工业局提出本标准由中国有色金属工业标准计培质堆研究所负责归可。本标准主要起草单位：华北铝业有限公间本标雅止要起草人：孔祥鹏、王淑芬、管连仲、张深阳、梁明霞本标准于：1983年首次发布。
1范围

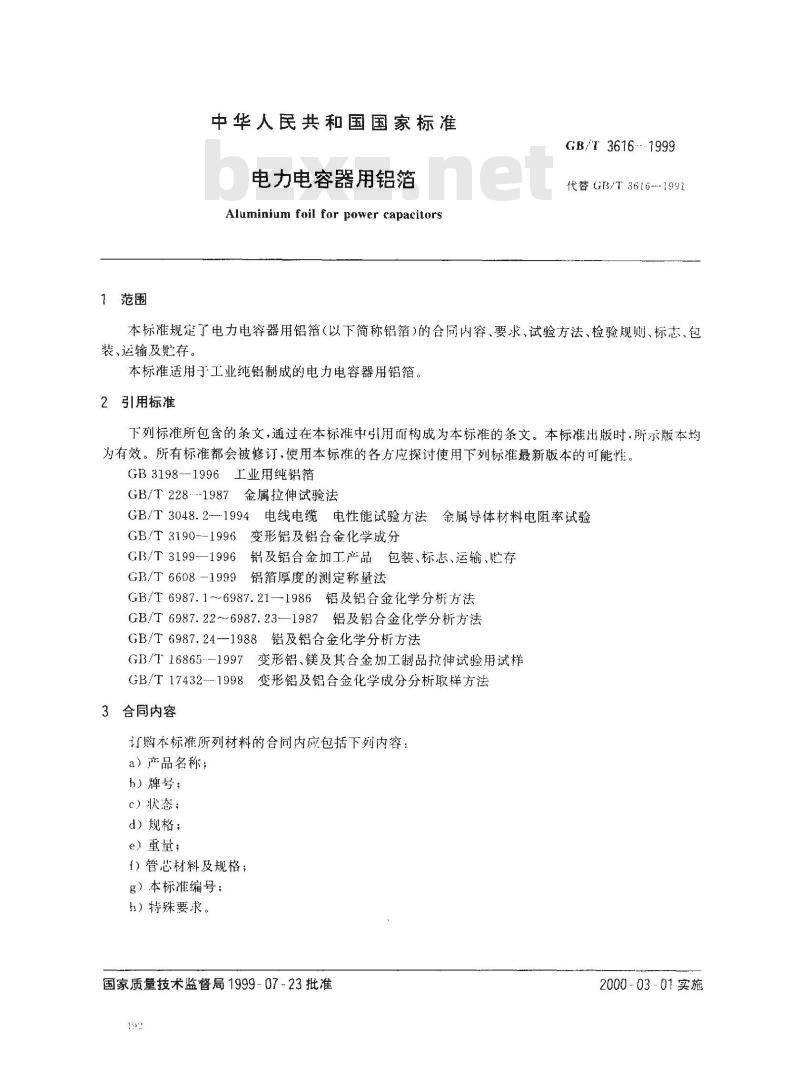

中华人民共和国国家标准
电力电容器用铝箔
Aluminium foil for power capacitorsGB/T3616-.1999
代替GB/T 3616---1991
本标准规定了电力电容器用铝箔（以下简称铝箔）的合同内容、要求、试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于工业纯铝制成的电力电容器用铝箔。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时.所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB3198—1996工业用纯铝箔
GB/T228-1987金属拉伸试验法
GB/T3048.21994电线电缆电性能试验方法金属导体材料电阻率试验GB/T3190--1996变形铝及铝合金化学成分GB/T3199-—1996铝及铝合金加工产品包装、标志、运输、贮存GB/T6608-1999铝箔厚度的测定称量法GB/T6987.1~6987.21—1986铝及铝合金化学分析方法GB/T6987.22~6987.23—1987铝及铝合金化学分析方法GB/T6987.24--1988铝及铝合金化学分析方法GB/T16865--1997变形铝、镁及其合金加工制品拉伸试验用试样GB/T17432--1998变形铝及铝合金化学成分分析取样方法3合同内容
订购本标准所列材料的合同内应包括下列内容：a）产品名称;
b）牌号；
c）状态；
d）规格；
e）重量；
f）管心材料及规格；
g）本标准编号：
h）特殊要求。
国家质量技术监督局1999-07-23批准2000-03-01实施

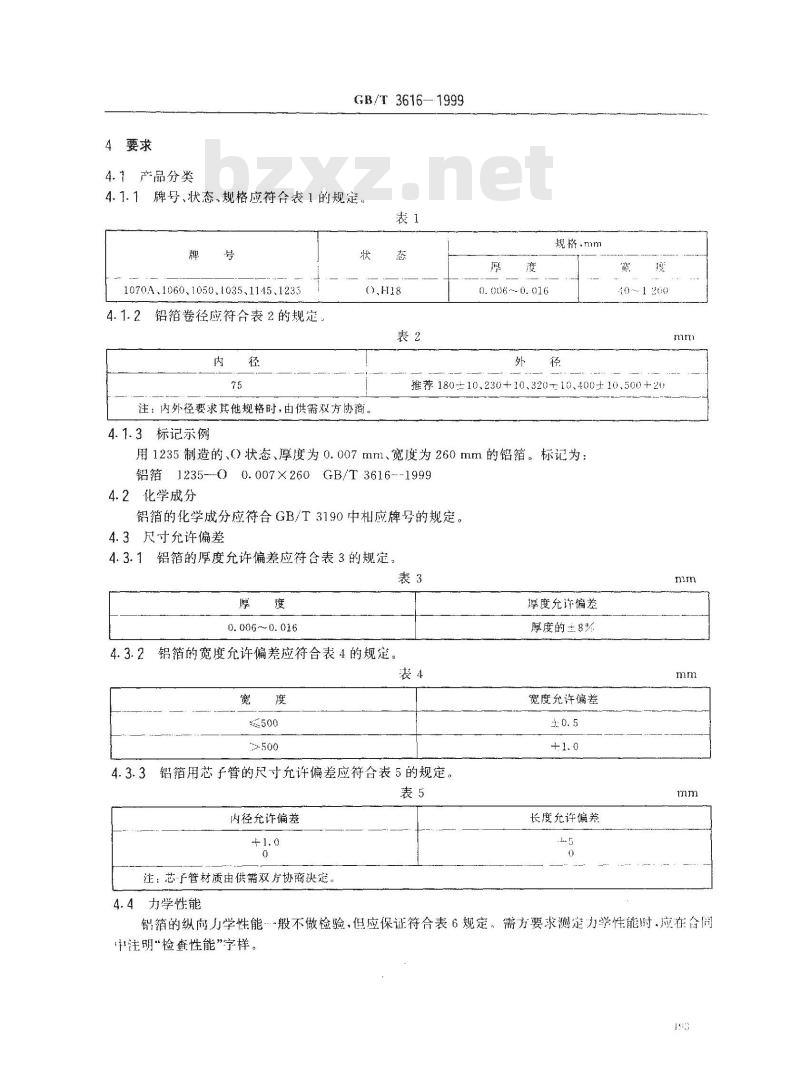

4要求
4.1产品分类
GB/T 3616—1999
4.1.1牌号、状态、规格应符合表1的规定。表1
1070A,1060、1050、1035、1145.12354. 1.2
铅箔卷径应符合表2的规定。
0. 006--0. 016
规格.mm
40-1200
推荐180±10.230+10.320-10.400±10.500+20注：内外径要求其他规格时，由供需双方协商。4.1.3标记示例
用1235制造的、0）状态、厚度为0.007mm、宽度为260mm的铝箔。标记为：铝箔1235-O0.007X260GB/T 3616--19994.2化学成分
铝箔的化学成分应符合GB/T3190中应牌号的规定。4.3尺寸允许偏差
4.3.1铝箔的厚度允许偏差应符合表3的规定：表3
0. 006~~ 0. 016
铝箔的宽度允许偏差应符合表4的规定。宽
4.3.3铝箔用芯子管的尺寸允许偏差应符合表5的规定。表5
内径充诈偏差
注：芯子管材质由供需双方协商决定。4.4力学性能
厚度充许偏差
厚度的士8%
宽度允许偏差
长度允许偏差
铝箱的纵向力学性能…般不做检验，但应保证符合表6规定。需方要求测定力学性能时.应在合间注明“检查性能”字样。
0.006--0. 007www.bzxz.net
*0. 007--0. 01
>0. 01~~0. 016

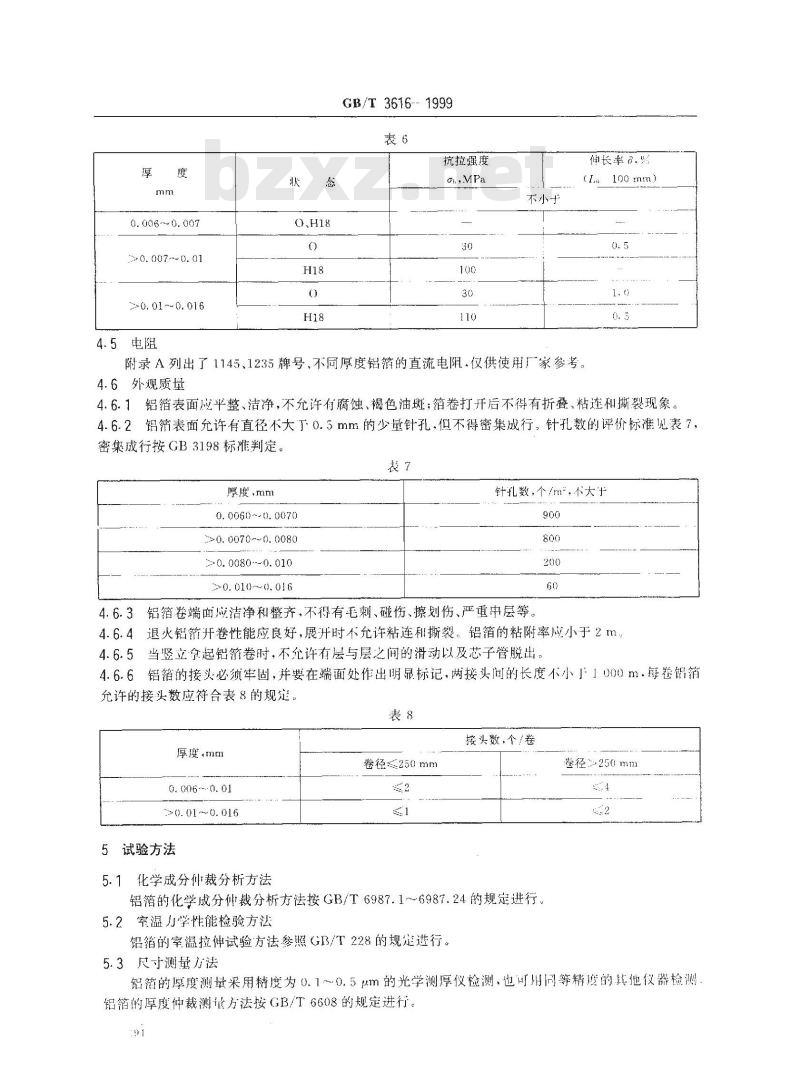

4.5电阻
GB/T3616-1999
抗拉强度
Gh,MPal
不小于
伸长率
(100 mm)
附录A列出了1145、1235牌号、不同厚度铝箔的直流电阻.仅供使用厂家参考。4.6外观质量
4.6.1铝箔表面应平整、洁净，不允许有腐蚀、褐色油斑；箔卷打开后不得有折叠、粘连和撕裂现象。4.6.2铝箔表面允许有直径不大于0.5mm的少量针孔，但不得密集成行。针孔数的评价标准见表7，密集成行按GB3198标准判定。
厚度，mm
0. 0060~-0. 0070
>0. 0070-~0. 0080
0.0080-0.010
2>0. 010~0. 016
针孔数，个/n，不大于
4.6.3铝箔卷端面应洁净和整齐，不得有毛刺、碰伤、擦划伤、严重中层等4.6.4退火铝箔开卷性能应良好，展开时不充许粘连和撕裂。铝箔的粘附率应小于2m4.6.5当竖立拿起铝箔卷时，不允许有层与层之间的滑动以及芯子管脱出。4.6.6铝箔的接头必须牢固，并要在端面处作出明显标记，两接头问的长度不小」1000m.每卷铝箔允许的接头数应符合表8的规定。表8
厚度.mm
0. 006---0. 01
>(. 01~0. 016
试验方法
化学成分仲裁分析方法
卷径≤250mm
接头数、个/卷
举径≥250mm
铝箔的化学成分仲裁分析方法按GB/T6987.1~6987.24的规定进行。5.2室温力学性能检验方法
铅箔的室温拉伸试验方法参照GB/T228的规定进行。5.3尺寸测量方法
铝簿的厚度测量采用精度为0.1~0.5um的光学测厚仪检测，也可问等精度的其他仪器检测，铝箔的厚度仲裁测量方法按GB/T6608的规定进行。5.4外观质量检查方法
GB/T 36161999

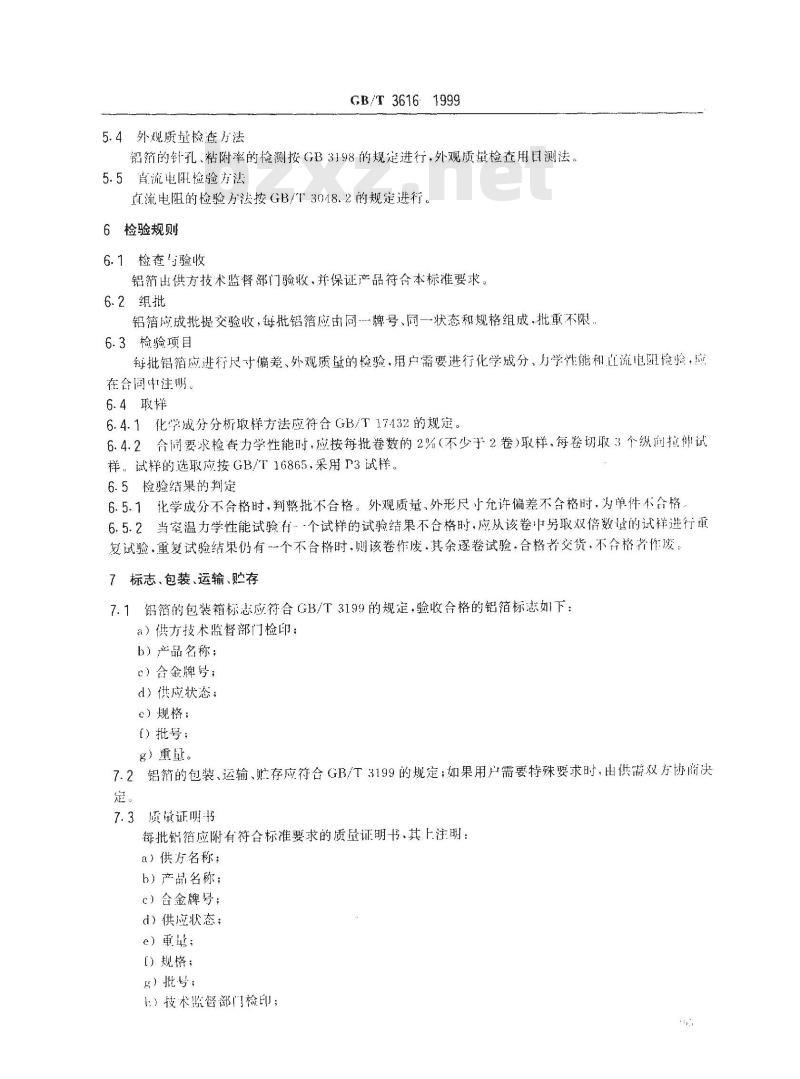

铅箔的针孔、粘附率的检测按（B3198的规定进行，外观质量检查用目测法。5.5肖流电阳检验方法
直流电阻的检验方法按GB/3048.2的规定进行。6检验规则
6.1检查与验收
铝箔出供方技术监督部门验收，并保证产品符合本标准要求。6.2组批
铝箔应成批提交验收，每批铝箔应由同牌号、同一状态和规格组成.批重不限6.3检验项目
每批铝箔应进行尺寸偏差、外观质量的检验，用户需要进行化学成分，力学性能和直流电阻检验，应在合阔中注明。
6.4取样
6.4.1化学成分分析取样方法应符合GB/T17432的规定6.4.2合要求检查力学性能时，应按每批卷数的2%（不少于2卷）取样，每卷切取3个纵向拉伸试样。试样的选取应按GB/『16865，采用P3试样。6.5检验结果的判定
6.5.1化学成分不合格时，判整批不合格。外观质量、外形尽允许偏差不合格时，为单件不合格6.5.2当室温力学性能试验有个试样的试验结果不合格时，应从该卷中另取双倍数证的试样进行重复试验，重复试验结果仍有个不合格时，则该卷作废其余逐卷试验，合格者交货.不合格者作废7标志、包装、运输、贮存
7.1铝箱的包装箱标志应符合GB/T3199的规定，验收合格的铝箔标志如下：a）供方技术监督部门检印：
b）产品名称；
c）合金牌号；
d）供应状态；
e）规格；
）批号；
g）重量。
7.2铝箱的包装，运输贮存应符合GB/T3199的规定；如果用户需要特殊要求时，出供需双方协商决定
3质量证明号
每批铝箔应附有符合标准要求的质量证明书、其上注明：a）供方名称；
b）产品名称；
c）合金牌号：
d）供应状态；
e）重量：
[）规格；
）批号：
）技术陈督部门检印；
i）包装日期；
j）本标准编号；
k）合同号，
1）力学性能试验结果（合同要求时）。GB/T3616-1999
标定厚度，mm
GB/T 3616—1999
附录A
（提示的附录）
1145、1235牌号的直流电阻
0. 006 5-- 0. 007 0
注：纯度更高的纯铝，其电阻值更小。附录B
(提示的附录）
新旧牌号对照表
新牌号
新旧状态对照表
新状态代号
2/m（宽度10mm）.最大
旧牌号
旧状态代号
