【国家标准(GB)】 135 规格胶片和暗盒规范

GB/T9185-1996

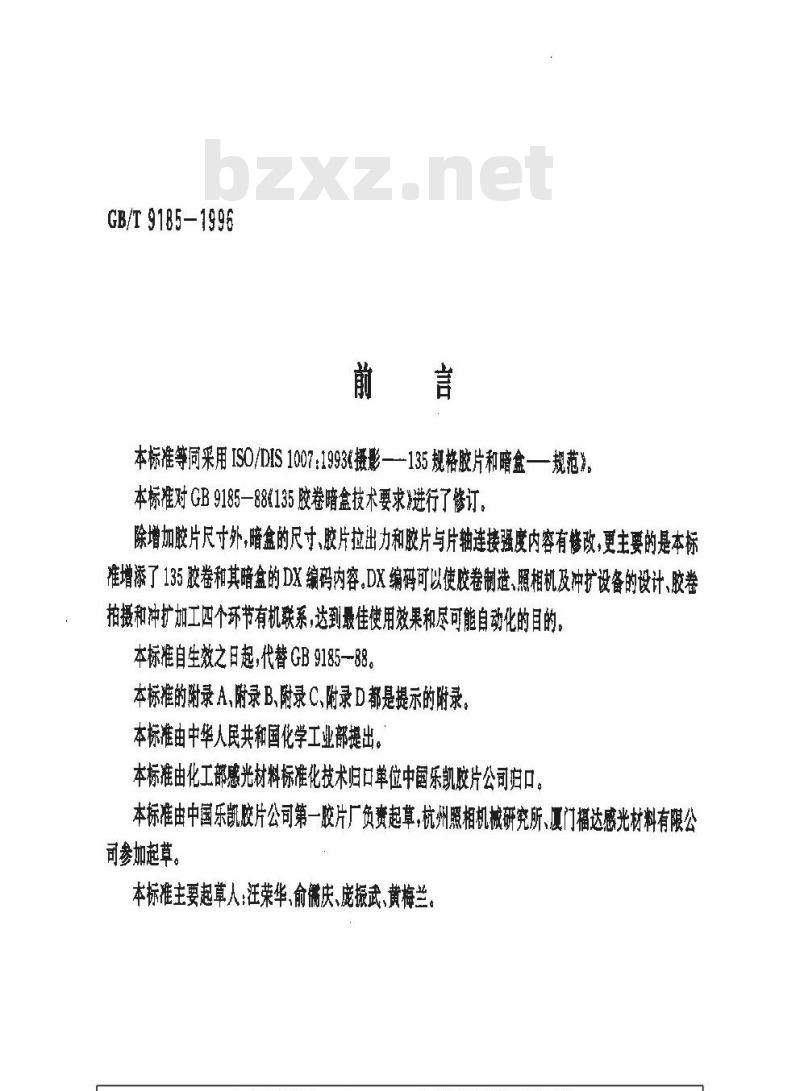

本标准等同采用IS0/DIS1007:1993摄影——135规格胶片和暗盒—规范》。本标准对GB9185-88(135胶卷暗盒技术要求》进行了修订除增加胶片尺寸外，暗盒的尺寸、胶片拉出力和胶片与片轴连接强度内容有修改,更主要的是本标准增添了135胶卷和其暗盒的DX编码内容。DX编码可以使胶卷制造、照相机及冲扩设备的设计、胶卷拍摄和冲扩加工四个环节有机联系，达到最佳使用效果和尽可能自动化的目的本标准自生效之日起，代替GB9185—88。本标准的附录 A,附录B、附录 C、附录D都是提示的附录本标准由中华人民共和国化学工业部提出。本标准由化工部感光材料标准化技术归口单位中国乐凯胶片公司归口。本标准由中国乐凯胶片公司第一胶片厂负责起草，杭州照相机械研究所、厦门福达感光材料有限公司参加起草。
本标准主要起草人：汪荣华、俞佛庆、庞振武、黄梅兰。GB/T 9185-1996

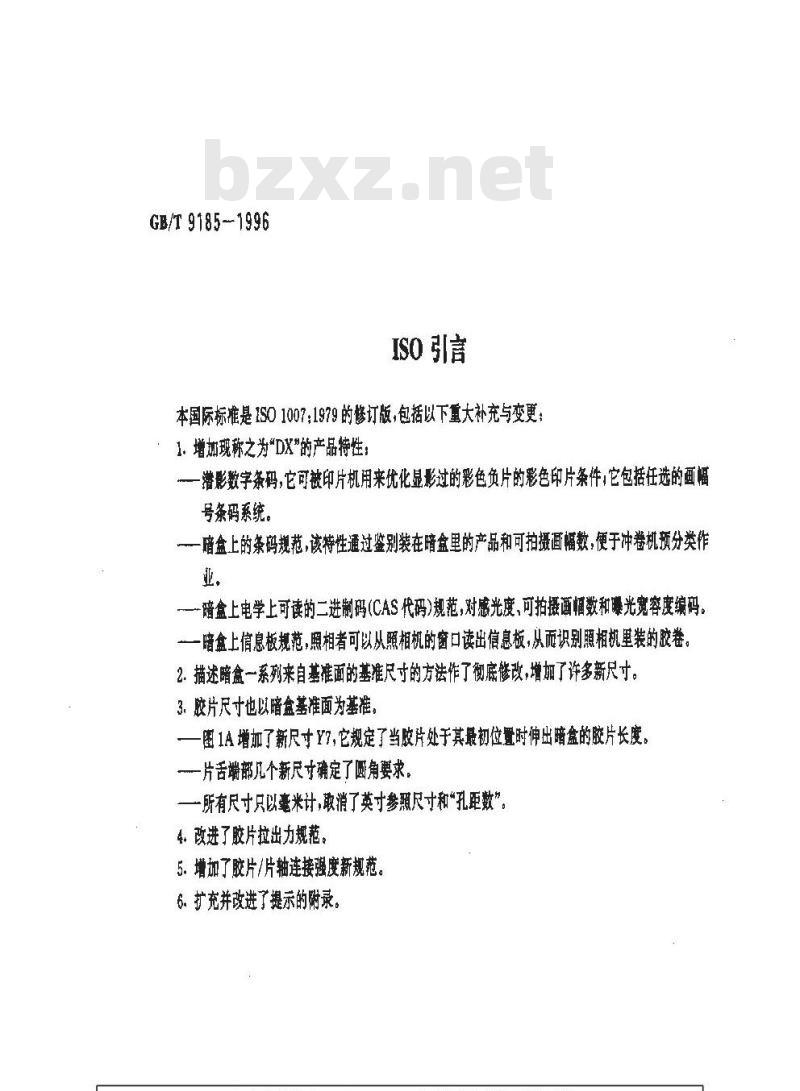

ISO 引言
本国际标准是1S01007;1979的订版，包括以下重大补充与变更1.增加现称之为\DX\的产品特性：一潜影数字条码，它可被印片机用来优化显影过的彩色负片的彩色印片条件，它包括任选的画幅号条码系统。
暗盒上的条码规范，该特性通过鉴别装在暗盒里的产品和可拍摄画幅数，便于冲卷机预分类作业，
—-暗盒上电学上可读的二进制码（CAS代码）规范，对感光度，可拍摄画帼数和爆光宽容度编码一暗盒上信息板规范，照相者可以从照相机的窗口读出信息板，从而识别照相机里装的胶卷2。描述暗盒一系列来自基准面的基准尺寸的方法作了彻底修改，增加了许多新尺寸，3．胶片尺寸也以暗盒基准面为基准。图1A增加了新尺寸 Y7,它规定了当胶片处于其最初位置时伸出暗盒的胶片长度…—片舌端部儿个新尺寸确定了圆角要求。——所有尺寸只以毫米计，敢消了英寸参照尺寸和孔距数”4.改进了胶片拉出力规范。
5．增加了胶片/片轴连接强度新规范。6。扩充并改进了提示的附录
1范围

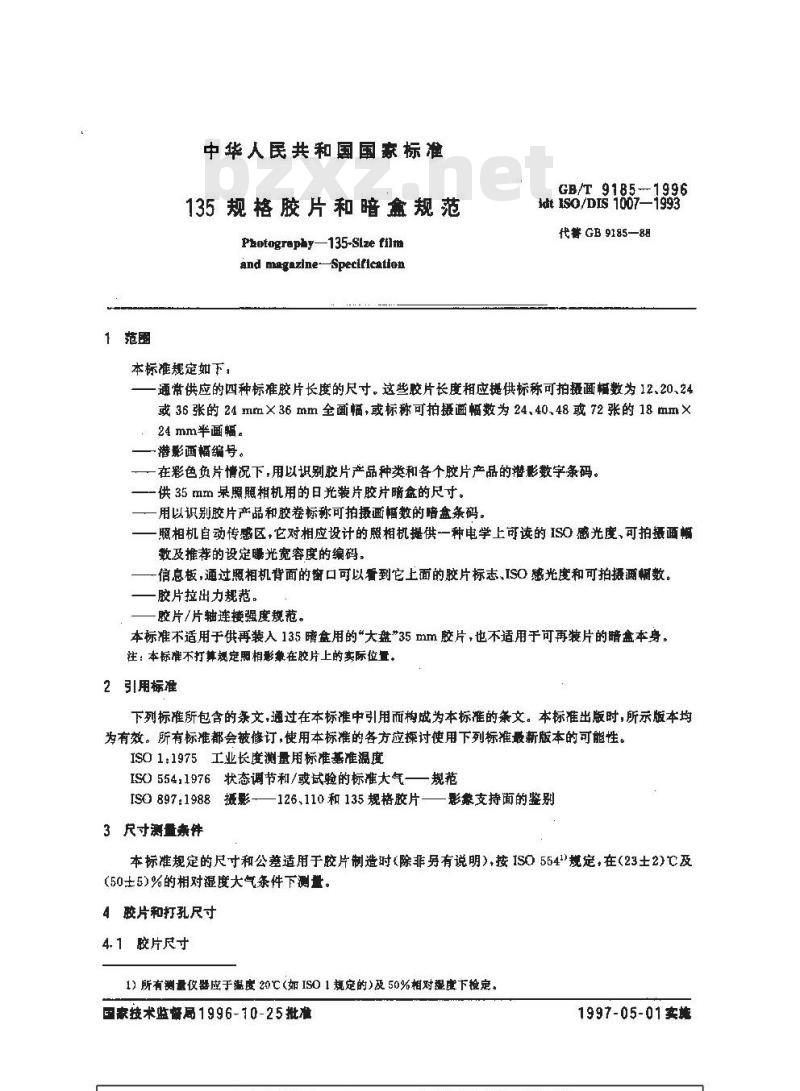

中华人民共和国国家标准
135规格胶片和暗盒规范
Photography—135-Slze film
and magazine-Specitication
本标准规定如下;
GB/T 9185--1996
Idt IS0/DIS 1007-—1993
代警 GB 9185—88
通常供应的四种标准胶片长度的尺寸。这些胶片长度相应提供标称可拍摄面幅数为12、20、24或36张的24mm×36mm全面幅，或标称可拍摄幅数为24、40.48或72张的18mm×24 mm半画幅。
港影画幅编号，
在彩色负片情况下，用以识别胶片产品种类和各个胶片产品的潜影数字条码。供 35 mm 呆照照相机用的日光装片胶片暗盒的尺寸。用以识别胶片产品和胶卷标称可拍摄画幅数的暗盘条码。照相机自动传感区，它对相应设计的照相机提供一种电学上可读的ISO感光度，可拍摄面幅数及推荐的设定赚光宽容度的编码，信息板，通过相机背面的萄口可以看到它上面的胶片标志,ISO感光度和可拍摄幅数。胶片拉出力规范。
胶片/片轴连接强度规范
本标准不适用于供再装入 135 暗盒用的“大盘”35 mm 胶片,也不适用于可再装片的暗盒本身。注：本标准不打算规定照相影象在胶片上的实际位量。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。ISO 1:1975工业长度测量用标准基准温度ISO554,1976状态调节和/或试验的标谁大气——规范IS0 897:1988摄影-—126,110和 135规格胶片—影象支持面的鉴别3 尺寸测量紊件
本标准规定的尺寸和公差适用于胶片制造时除非另有说明）按IS0554\规定，在（23士2)℃及(50±5)%的相对湿度大气条件下测量。4胶片和打孔尺寸
4.1胶片尺寸
1) 所有测量仪器应于摄度 20 C (如 IS0 1 规定的)及 50%相对湿度下检定。国象技术监督局1996-10-25批准1997-05-01实施
GB/T9185—1996

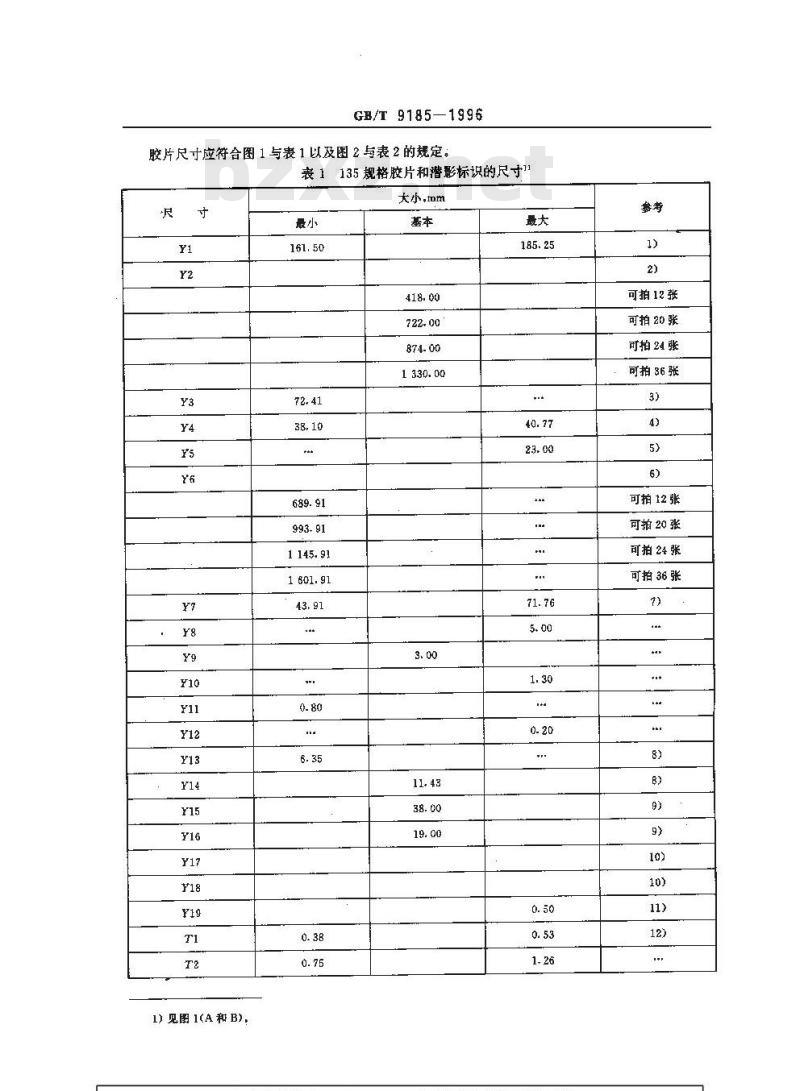

胶片尺寸应符合图1与表1以及图2与表2的规定：表1135规格胶片和潜影标识的尺寸11尺寸
1) 见图1(A和B),
大小.nm
874- 00
1 330. 00
.参考
可拍12张
可拍20张
可拍24张
可拍36张
可拍12张
可拍20张
可拍24张
可拍36张
GB/T 9185-1996

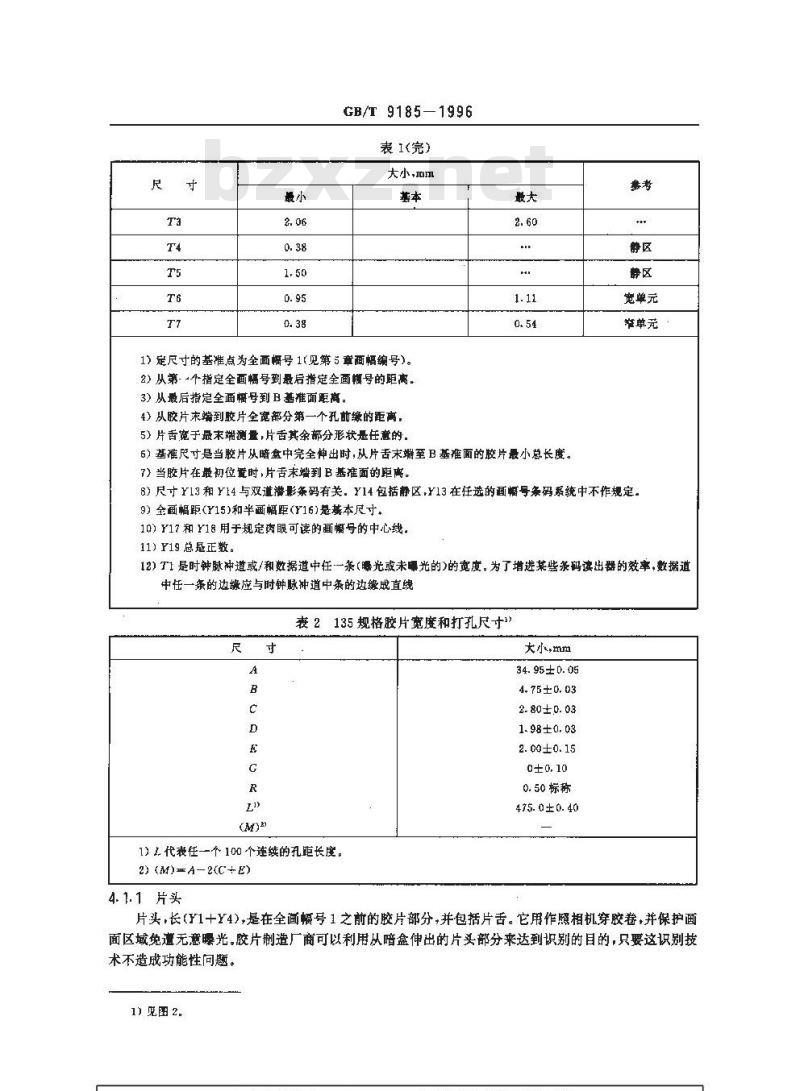

表1(完）
大小mm
1) 定尽寸的基准点为全面幅号 1(见第5面幅编号),2）从第-个指定全画幅号到最后指定全面号的距离，3）从最后指定全画幅母到 E基准面距离。4）从胶片末端到胶片全宽部分第一个孔前缘的距离，5）片舌宽于最末端测量,片舌其余部分形状是任意的，最太Www.bzxZ.net
6）基准尺寸是当腔片从盒中完全神出时，从片舌末翻至B基准面的腔片最小总长度。7）当胶片在最初位置时，片舌末端到B基准面的距离。考
宽单元
莽单元
8）尺寸 Y13 和 Y14与双道潜影条码有关，Y14包括静区,Y13在任选的面幅号条码系统中不作规定。9）全画幅距（Y15)和半画幅距(Y16)是基本尺寸，10) Y17 和 Y18 用于规定两眼可该的画幅号的中心线。11) Y19 总是正数。
12) T1 是时钟脉冲道或/和数据道中任一条(曝光或未噪光的)的宽度。为了增进某些条码读出器的效率,数据道中任一条的边缘应与时钟脉冲道中条的边缘成直线表2135规格胶片宽度和打孔尺1
1）上代表任一个100个连续的孔距长度。2) (M)A-2(C+E)
4.1.1片头
大小mm
34. 95 ± 0. 05
4.75±0.03
2.80±0.03
1.98±0,03
2.00±0.15
0.50标称
475.0±0.40
片头，长(Y1+Y4)，是在全画幅号1之前的胶片部分，并包括片舌。它用作照相机穿胶卷，并保护画面区域免遭无意曝光。胶片制造厂商可以利用从暗盒伸出的片头部分来达到识别的目的，只要这识别技术不造成功能性问題。
4.1.2片舌
GB/T 9185—1996
片舌是片头窄的部分，宽Y5，长Y4，具有的形状要便于照相机穿胶片。片舌末端角的外形应按图1视图B和表1所示的范图弄圆。这些角不准有台阶或尖锐处。舌端横切线不应有超过1.27mm的台阶。4. 1. 3片尾
片尾，长Y3，它是当胶片从暗盒中尽可能拉出时从最后全画幅号延伸到B基准面的胶片部分。片居应全部由全宽胶片构成，以保证能把胶片顺利倒入暗盒中。4.1.4宽度和打孔尺寸
片宽和打孔应符合图 2 和表2 规定的尺寸。5 潜影面幅缩号
图1视图C所示的是两组画幅号序列及其位置和方向。第一组设于最靠近C基准面（见图4)的片边上，它按半画幅系列(1.1A，2，2A-36，36A）编号，以四个孔间距从1序增加到12A（或20A，24A，36A）。第二组可以设在第一组对面片边上。如果有第二组，它可以或是以全面幅系列（1.2,..，36>编号，以八个孔间距从1懒序增加到12（或202436），或是作为任选的单道潜影两帽号条码（见6.2)的一部分，可以按半画幅系列（1，1A，2.2A，..等)编号。
按照ISO897.彩色负片的影象支承面应在靠近每个半画幅字符（1A，2A，3A等）处以箭头标明，箭头方向示于图1（视图C)中。非彩色负片推荐使用箭头，但是不是非要不可。片头部分、片尾部分，或者这两者可以相全画幅或半画幅做标志，或者相隔全画幅和半面幅都作标志，由删造厂自行决定。
画韬号码应从非影象面正确地读出。面幅号的位置规定为每个全面幅或半面幅标志(1,1A，2,2A，等》的中部。6 潜影数字案码
识别制造厂商/胶片类型的23位双道潜影条码应位于胶片靠近C基准面的片边上每个全画幅和半画幅号旁边，设计供彩色负片加工用。胶片加工后，条码可见。当加工过的胶片与合适的胶片代码读出器及自动印片机一起使用时，每个这样识别的特定胶片的彩色印片条件能最优化。画幅号码信息也可以不同方式编入。一种方法是通过对每一画幅信息加另外八位来扩充基本的23位双道潜影条码，另一种方法悬在23位（或扩充的31位）双道代码对面的片边，印上13位单道改良三九潜影码。
除了彩色负片外，胶片上使用潜影条码是任选的.潜影条码的位置和尺寸应如图1A和1B(视图C，D,E,F,G 和 H)所示.
6-1双道措影条码
双道条码由邻近的数据遗和时钟脉冲道组成，每一个都是有23条等宽的条单元（扩充码有31条）。每个条单元代表一个数字二进位，噪光条代表1位,而未曝光条代表0(零)位。6-1.1数据道说明
6. 1. 1. 1 输入模式
采用6位输入棋式，通过条码读出器检出代码序列的开始。6.1.1.2胶片产品种类识别行
蔽片产品种类识别行有了位，表3是它对特定组合代码数的编码.附录规定的程序是按照产品种类分配这特定组合代码数。指定的作为组合代码数一部分的任一位置，应代表一爆光条。表3中的符号（一）代表一未喂光条。制造厂商可以用单独的组合代码数来标识可按同一照相加工方法冲洗的几种单谢的龄比产且
GB/T 9185—1996
表3胶片产品种类识别行一曝光条组合代码数位数
组合代码数
GB/T9185-1996
表3(续）
条位数
组合代码数
GB/T9185-1996
表3(绒）
组合代码数
组合代码数
GB/T 9185—1996
表3（完）
条位数
为便于参考，“胶片产品种类\行的128种可能的组合，以增长的二进制序列系统地排列于表3中。条位数1是输入模式的一部分，总是保持未曝光。在二进制序列中，曝光条代表1位，以条位数2代表最大的二进制数位，而条位数8代表最小的二进制数位。因为条位数1总是未曝光的，它不包括在二进位串中。
6.1.1.3未指定位
这未指定位应是一未噪光条。
6.1.1.4胶片特性区分行
胶片特性区分行有4位，表4是它对特定组合代码数的编码。这特定组合代码数按附录C规定程序分配给产品。指定的作为组合代码数一部分的任一位置，应代表一光条。表4中符号（一）代表一未光条。
表4胶片特性区分识别行
组合代码数
“特性区分\行的16种可能的组合按照4位二进制数编码，以条位数9代表最大二进制数位，而条位数 12 代表最小二进制数位。没有用特性区分行，可以单独使用胶片产品种类行。但是没有胶片产品种类行时，不能使用特性区分行，因为这会造成条码读出器对这行的误译。因此，除非制造厂商已经获得相应胶片产品种类代码数，将不分配特性区分组合代码数。GB/r9185—1996
注意：同一胶片特性区分行与不同胶片产品种类行组合能代表不同制造厂商的胶片产品。因此过两个行组合对任一给定产品都悬难一的。6.1.1.5画幅号行
这任选的7位的行可接表5规定模式编入全画幅和半画幅编码中。条位13到18是代表画幅号的6位二进制，以位数13代表最大的二进制数位，而位数18代表最小的二进制数位。零画幅号前面的画幅号由连续的二进制相减导出。条位数19在编码半画幅号（半面辐标志）的那些行中是曝光的。表5双道潜影画幅号代码
面幅号\
位模式
面幅号
GB/T 91B5—1996
表5(续）
