【国家标准(GB)】 五气口气动方向控制阀安装面

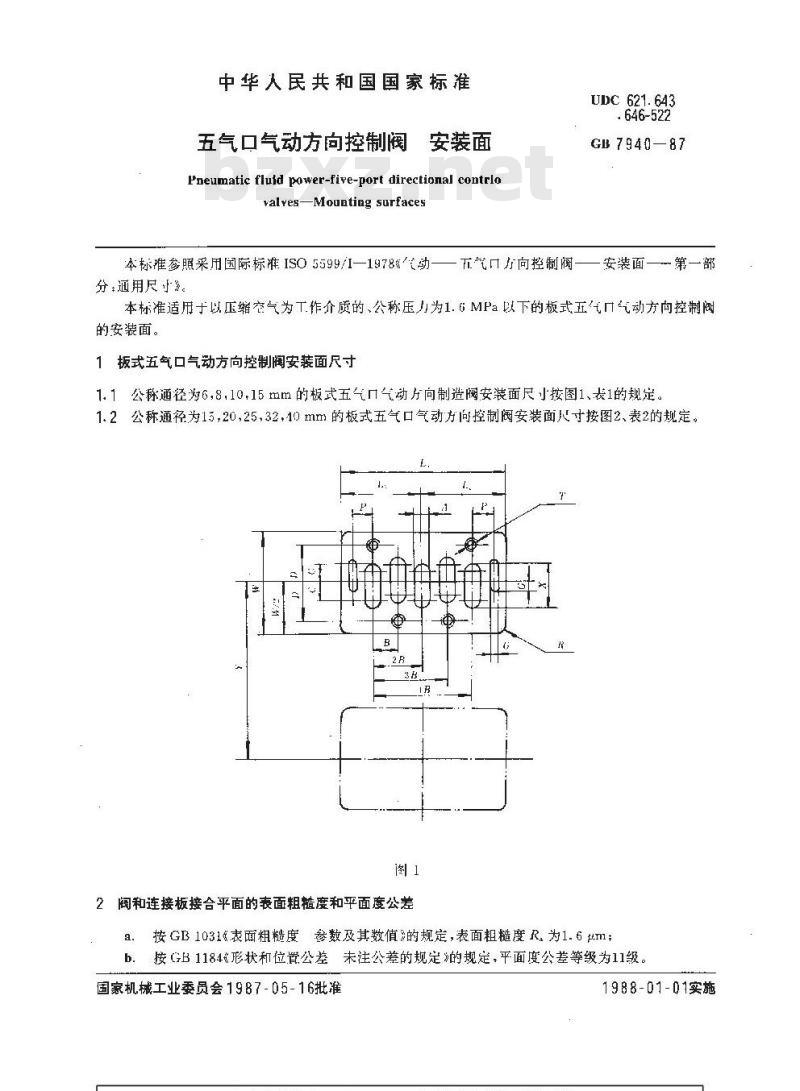

中华人民共和国国家标准
五气口气动方向控制阀安装面
Pneumatic fluid power-five-port directional contrlovalves-Mouating surfaces
UDC621.643
.646-522
GB7940—87
本标难参照采用国际标准ISO 5599/I—1978/动——T气口方向控制阀——安装面—第一部
分：通用尺寸》。
本标准适用于以压缩气为T作介质的、公称压力为1.6 MPa 以下的板式五代口动方向控制阅的安装面。
1板式五气口气动方向控制阀安装面尺寸1.1公称通径为6，8，10.15mm的板式五气口气动方向制造阀安装面尺寸按图1、表1的规定，1.2公称通径为15，20，25，32.410mm的板式五气口气动方向控制阀安装面尺寸按图2、表2的规定。阁1
2阀和连接板接合平面的表面粗糙度和平面度公差按GB1031%表面粗糙度参数及其数值》的规定，表面粗糙度R，为1.6Lm；a.
b．按GB1184形状和位置公差未注公差的规定的规定，平面度公差等级为11级国家机械工业委员会1987-05-16批准1988-01-01实施
安装面
GB7940—87
最小值最小值
注：1)宽度为 G 的槽的最小深度等于G 2)最小螺纹深度为螺钉直径T的两培。65
最大值
最小道

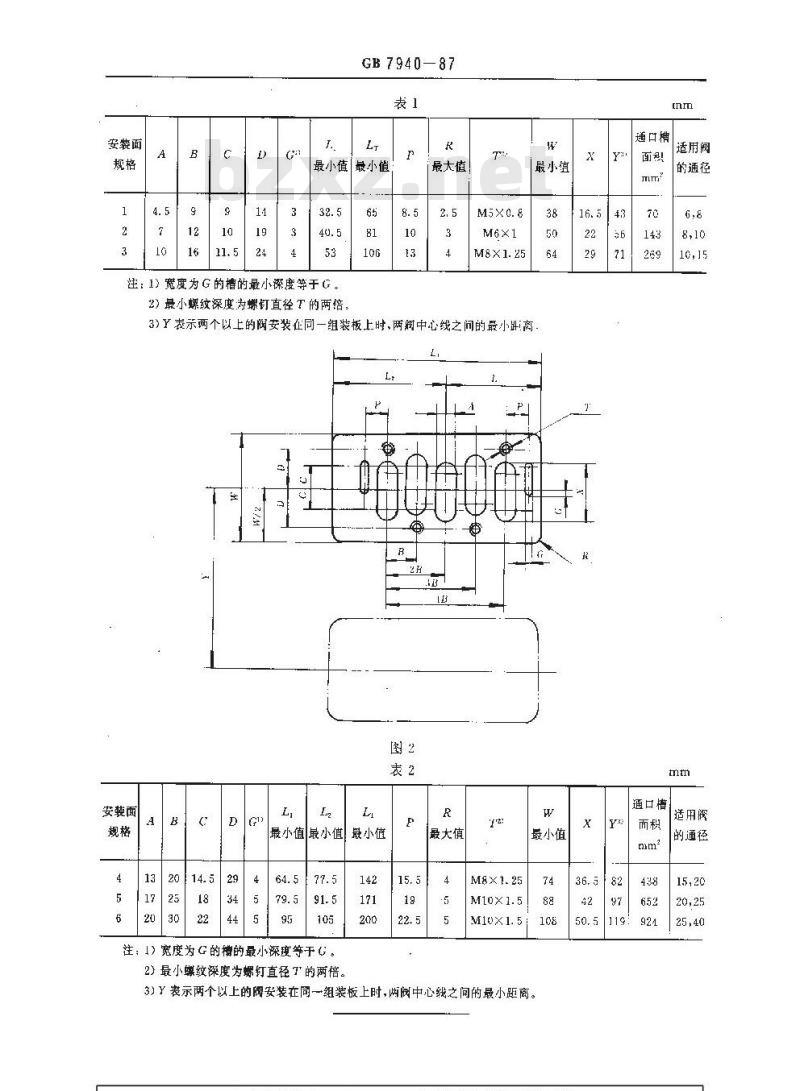

3Y表示两个以上的阀安装在同一组装板上时，两润中心线之问的最小路离，图2
安装面
最小值wwW.bzxz.Net
真最小值最小值
注；1）宽度为G的槽的最小深度等于G。2）最小蝶纹深度为螺钉直径T 的两倍。142
最大值
最小值
3)Y表示两个以上的阅安装在同一组装板上时，两阅中心线之间的最小距离。X
通口摘
面烈！
适用阀
的通径
通口槽
适用阀
的通径

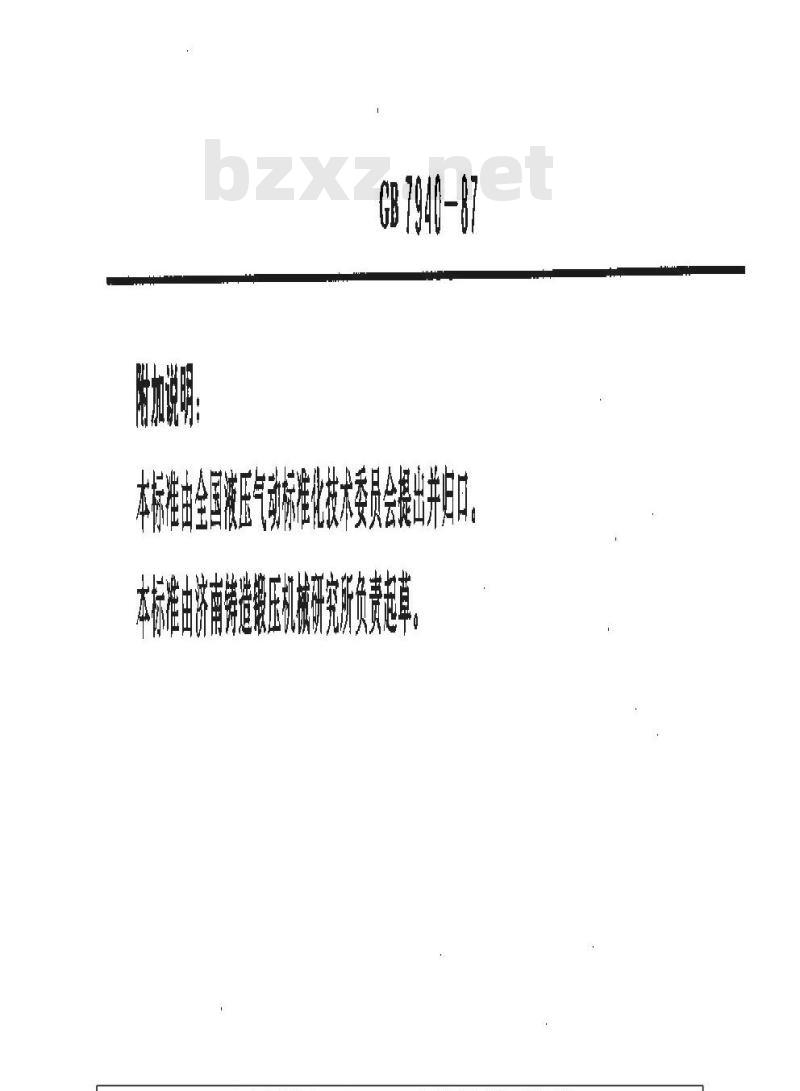

本标准由全国液压气动标准化技术委员会提出并归本标准由济南铸造锻压机械研究所负责起算
