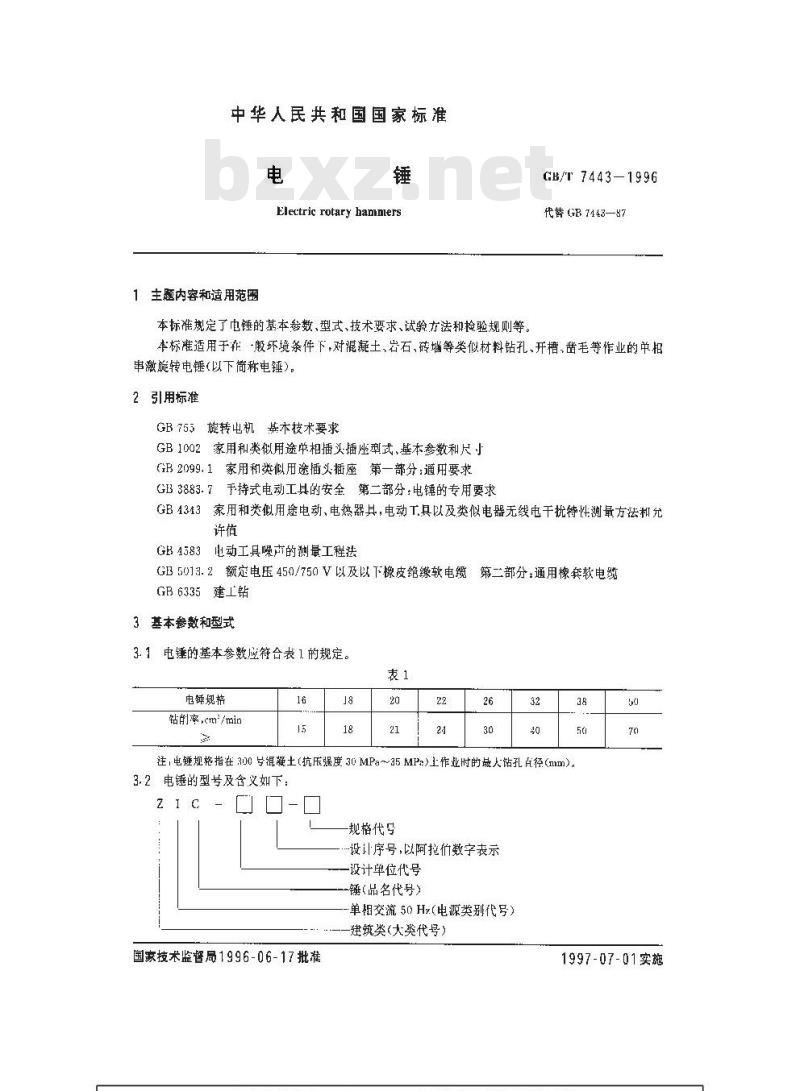

中华人民共和国国家标准
Electric rotary haninmers
1 主题内容和适用范围
本标准规定了电锤的基本参数、型式、技术要求、试验方法和检验规则等。GB/T 7443-1996
代替GB7443—87
本标准适用于作般环境条件下，对混凝土、岩石、砖墙等类似材料钻孔、开槽、凿毛等作业的单相串激旋转电锤(以下简称电锤)。2引用标准
GB 755旋转电机基本技术要求
GB1002家用和类似用途单相插头插座型式、基本参数和尺小GB2099.1家用和类似用途插头插座第一部分：通用要求GB3883.7千持式电动工具的安全第二部分：电锤的专用要求GB4343家用和类似用途电动、电热器具，电动T具以及类似电器无线电干扰待性测量方法利允许值
GB4583电动工具噪声的测最工程法GB5013.2额定电压450/750V以及以下橡皮绝缘软电缆第二部分：通用橡套软电缆GB6335建上钻
3基本参数和型式
3.1电锤的基本参数应符合表1的规定。表1
电锤规格
钻削率，cm/min
注，电锤规格指在30号混凝土（抗压强度30MPa35MPa）上作业时的最大钻孔直径(mm)。3.2电锤的型号及含义如下：
规格代凸
-设计序号，以阿拉们数字表示
设计单位代号
锤(品名代号)
单相交流50Hz（电源类别代号）建筑类(大类代号)
国家技术监督局1996-06-17批准5
1997-07-01实施

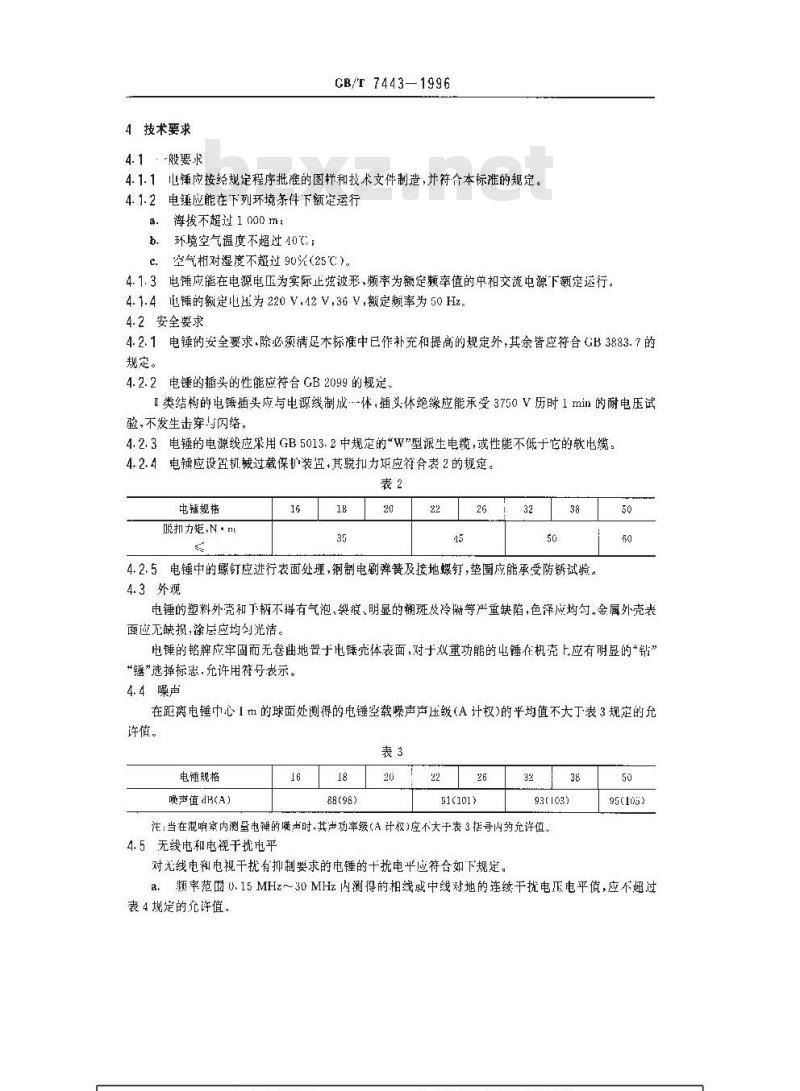

4技术要求
4.1般要求
CB/T7443-1996
4.1.1心锤应接经规定程序批准的图择和技术文件制造，并符合本标准的规定，4.1.2电锤应能在下列环境条件下额定运行a.海拨不超过1000m；
b、环境空气温度不超过40℃：
c.空气相对湿度不超过90关(25℃）。4.1.3电饰应能在电源电压为实际止弦波形，频率为额定频率值的单相交流电源下额定运行，4.1.4铺的额定电压为220V.42V,36V，额定频率为50Hz。4.2安全要求
4.2.1电锤的安全要求,除必须足本标准中已作补充和提高的规定外,其余皆应符合GB 3883. 7 的规定。
4.2.2电锤的插头的性能应符合GB2099的规定、【类结构的电锤插头应与电源线制成-体，插头体绝缘应能承受3750V历时1min的耐电压试验，不发生击穿与闪。
4.2.3电锤的电源线应采用GB5013.2中规定的\W\型派生电缆，或性能不低于它的软电缆。4.2.4电锤应设置机械过载保护装，其脱扣力矩应符合表2的规定。表2
电經规格
悦抑力矩，N·m
4.2.5电锤中的螺钉应进行表面处埋，钢制电刷弹簧及接地螺钉，垫圈应能承受防锈试验。4.3外观
电锤的塑料外壳和下辆不得有气泡、裂痕，明显的糊斑及冷晰等严重缺陷，色泽底均勺，金属外壳表面应无缺损，涂层应均勾光洁。电锤的铭牌应牢固而无卷曲地置于电锈完体表面，对于双重功能的出锤在机壳上应有明显的“钻”“锤”选择标患.允许用符号表示。4.4噪声
在距离电锤中心1m的球面处测得的电锤空载噪声声压级(A计权)的平均值不大丁表3规定的允许值。
电谨规格
唤声值d(A)
88(98)
91(101)
注：当在混响室内测量电的隧声时，其产功率级（A计权)应不大于表3括号内的允许值。4.5无线电和电视干扰电平
对无线电租电视干扰有抑制要求的电锤的十扰电半应符合如下规定。50
95(10s)

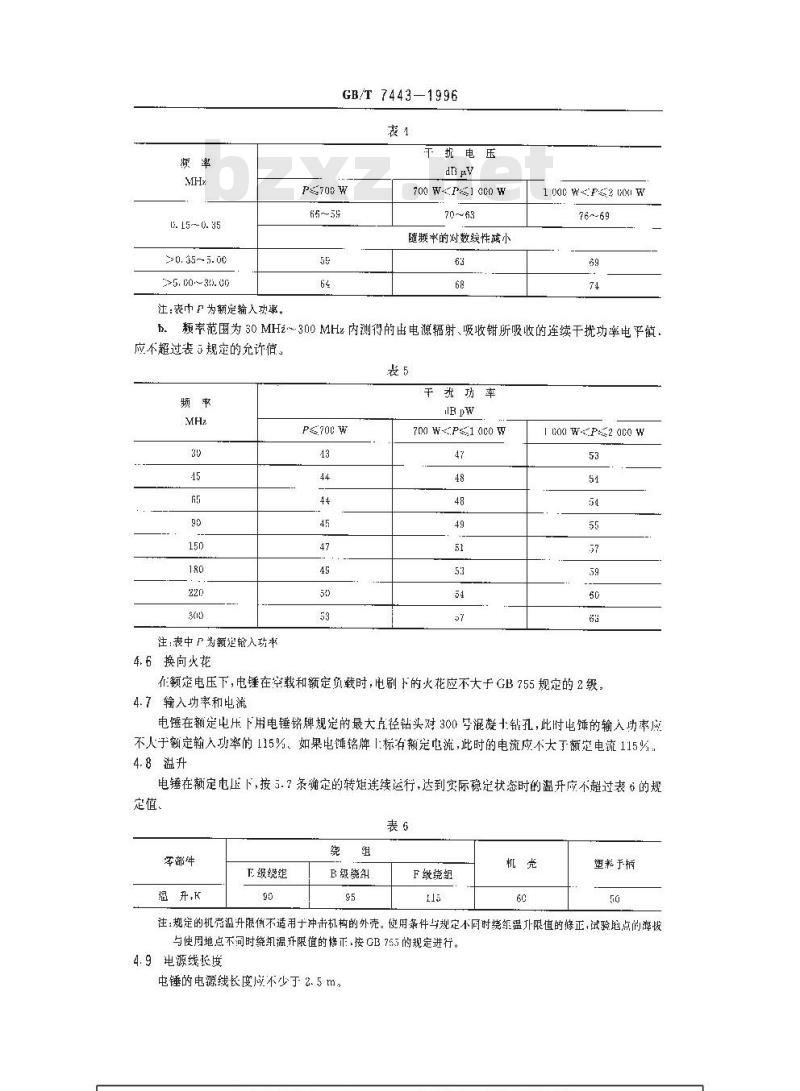

频率范围 C.15 MHz～30 MHz 内测得的相线或中线对地的连续于扰电瓜电平值,应不超过a
表4规定的允许值，
t. 15-- 0. 35
> 0. 35~ 5. 00
>5. t0~31. cg
注：表中为额定输入功率。
GB/T7443-1996
干扰电压
700 W-.P1 0C0 W
随频率的对数线性减小
1 00C W≤ P2 t1 W
76~-69
额率范国为30MHz~300MHz内测得的出电源辐射、吸收钳所吸收的连续干扰功率电平值.应不超过装规定的充许值。
注表中尸为额楚输人功率
4.6换向火花
干犹功率
700 W.P1 0c0 W
1 CO1 W-P2 0CO W
在额定电压下，电锤在空载和额定负载时：电刷下的火花应不大于GB755规定的2级，4.7输入功率和电流
电锤在额定电压下用电锤铭牌规定的最大点径钻头对300号混凝士销孔，此时电锤的输入边率应不人于额定翰入功率的115%。如果电锤铭牌1标有额定电流，此时的电流应不大于额定电流115%，4.8 温升
电锤在额定电压下，按5.7条确定的转矩连续运行，达到实际稳定状态时的温升应不超过表6的规定值、
很升+K
E级缆组
B级瓷缸
F级绕组
塑料于柿
注：规定的机温升限值不适用于冲击机构的外壳。便用条件与规定不同时绕纸温升限值的修正，试验电点的游被与使用地点不同时绕组温并限值的修正，按CB755的规定进行。4.9电源线长度

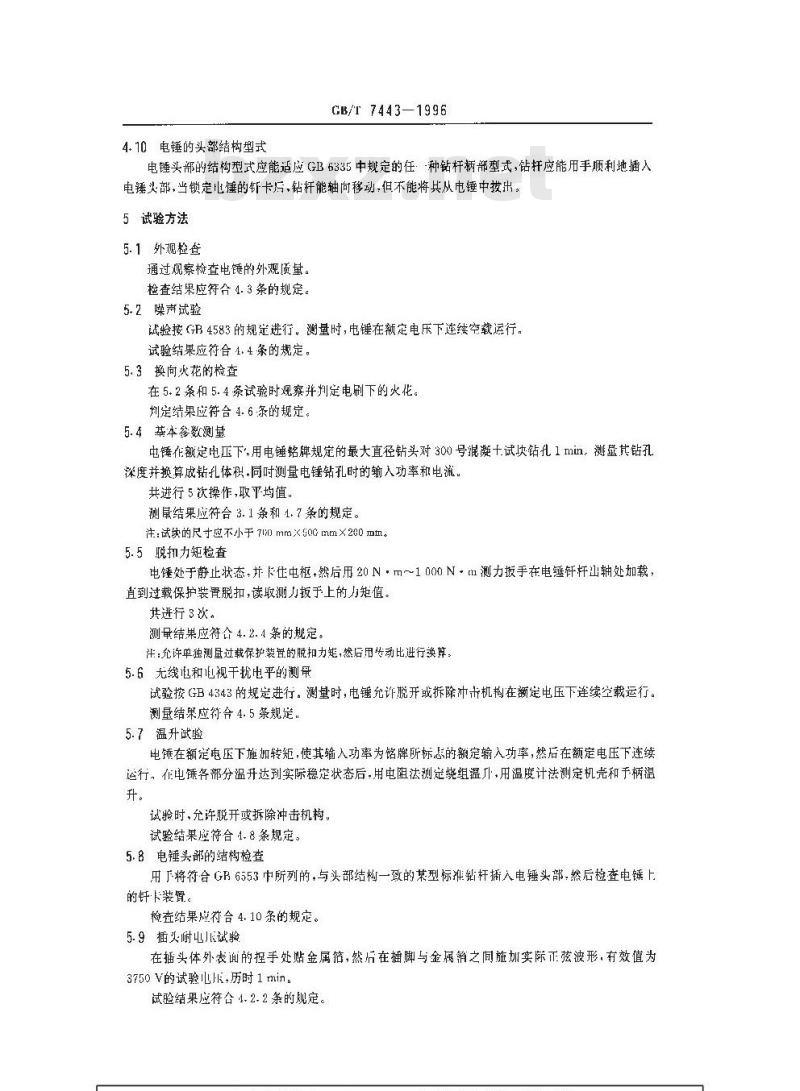

电锤的电源线长度应不少于2.5m。4.10电锤的头部结构型式
GB/T 7443-1996
电链头部的结构型式应能适应GB6335中规定的任：-种钻杆柄部型式，钻托应能用手顺利地插入电锤火部，当锁定电锤的针卡后，钻杆能轴向移动，但不能将其从电锤中拔出。5试验方法
5.1外观查
通过观察检查电锤的外观顶量。检查结果应符合4.3条的规定。
5.2噪声试验
试验按GB4583的规定进行。测量时，电锤在额定电压下连续空载运行，试验结果应符合1.4条的规定，
5.3换向火花的检查
在 5.2 条和 5. 4 条试验时观察并判定电刷下的火花。划定结果应符合 4. 6条的规定
5.4基本参数测量
电锤作额定电压下，用电锤铭牌规定的最大直径钻头对300号混凝十试块钻孔1min，测量其钻孔深度并换算成钻孔体积.同吋测量电罐钻孔时的输入功率和电流。共进行5次操作，取平均值
测鼠结果应符合 3. 1 条和 4. 7 条的规定。注：试块的尺寸应不小于710mm×600mm×200mm。5.5脱扣力矩检查
电链处于静止状态,并下任电枢，然后用20Nm～1000N·测力扳手在电锤钎杆山轴处加载！直到过载保护装置脱扣，读取测力扳手上的力矩值。共进行3次。
测量结果应符合4.2. 4条的规定。注：允详单独测量过载保护装置的脱扣力矩，然后用专动比进行换算5.6无线电和电视干扰电平的测量试验按GB4343的规定进行。测量时，电锤允许脱开或拆除冲击机构在额定电压下连续空载运行。测量结果应符合4. 5 条规定。
5.7温升武验
电锤在额定电压下施加转矩，使其输入功率为铭牌所标患的额定输入功率，然后在额定电压下连续运行，在电铺各部分温升达到实际稳定状态后.用电阻法测定绕组温Ⅱ，用温度计法测定机壳和于柄温升。
试验时，允许脱开或拆除冲击机构，试验结果应符合 1. 8 条规定。5.8电锤头部的结构检查
用于将符合GB6553中所列的，与头部结构一致的某型标准钻杆插入电锤垂头部，然后检查电锤上的钎卡装置。
检查结果应符合4.10条的规定。5.9插头电试验
在插头体外表面的捏手处贴金属，然后在插脚与金属鞘之间施加实际正弦波形，有效值为3750V的试验也，历时1min。
试验结果应符合4.2.2条的现定。..com5.10电源线长度检否
GB/T 7443—1996

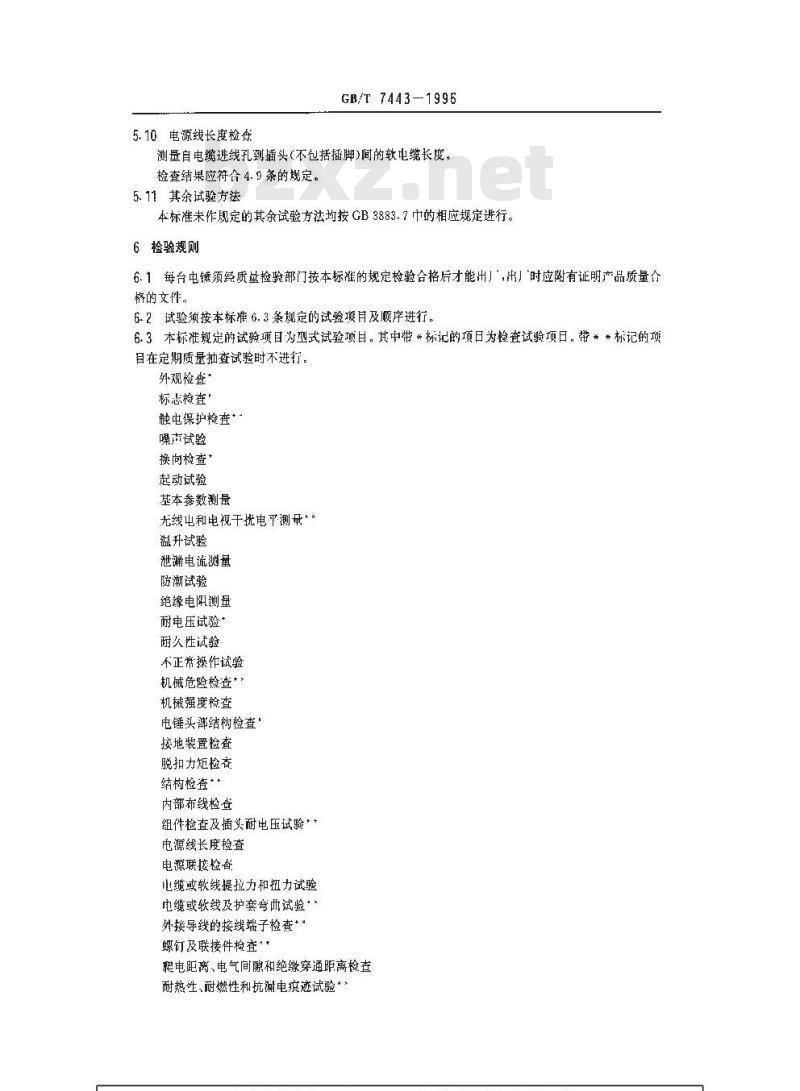

测量自电缆避线孔到插头(不包括插脚间的软电缆长度。检查结果应符合4.9条的规定。
5.11其余试验方法
本标准未作现定的其余试验方法均按GB3883.7中的相应规定进行。6检验规则
6.1每台电锤须经质量检验部门按本标准的规定检验合格后才能出」，出厂时应附有证明产品质量合格的文件。
6.2试验须按本标准6.3条规定的试验项目及顺序进行。6.3本标准规定的试验项目为型式试验项目。其中带*标记的项日为检查试验项日，带**标记的项目在定期质量抽查试验时不进行外观检查·
标志检查’
触电保护检查
噪声试验
换向检查“
起动试验
基本参数测量
无线电和电视干优电平测量**
温升试验
泄瀚电流洲量
防潮试验
绝缘电阻测量
耐电压试验*
耐久性试验
不正带操作试验
机械危险检查
机械强度检查
电锤头部结构检查
接地装置检查wwW.bzxz.Net
脱扣力矩检查
结构检查··
内部布线检查
组件检查及插头耐电压试验*
电源线长度检查
电源联接检查
电缆或软线提拉力和扭力试验
电缆或软线及护套弯曲试验”
外接导线的接线端子检查*
螺钉及联接件检查*+
爬电距离，电气间隙和绝缘穿通距离检查耐热性耐燃性和抗谢电痕迹试验”防锈试验
GB/T 7443—1996
注,检查试验中的耐电压试验项目，试验电压和时间可与型式试验时不同。6.4除需用提供的零件试样（如防锈试验的电刷弹贫、螺订及开关和内部布线上的套管等)进行有关试验外，其余项目应在同台样机.上进行。样机及零件试样应通过全部试验。如果需要拆开样机做有关试验，可以另加样机。7标志和包装
71标志
电锤铭牌上应以清晰而耐久的方法标有下列项月；a：产品名称(电锤);
b．型号#
额定电压及电源种类符号，V～;d.
额定输人功率，W;或电流，A
T.作头负载转速，r/min;
Ⅱ类结构符号(用于I类结构电锤)；9防潮程度符号（仅在有要求时标出）h．制造厂名或商标;
i．出厂批策代号。
注：在不会引起混湾和误解的前提下：允诈增树其他标志。7.2每台电锤出厂时应有下列文件：a产品合格证，
1.使用维护说明书
使用维护说明书应有独立章节说明电捶使用的安全技术要求，包括操作必须注意的事项，可能出现的危险和相应的预防措施。
7.3包装及贮存
电锤包装必须牢靠，以防止运输过程中发生意外的碰伤，并应符合相应的有关规定。电锤应存在空气十燥、通风良好、无有害气体的库房内，严禁与酸、碱类化学药品存放作一起，8保修期限与备件
8.1保修期限
用广按照电链制避！使用维护说明书的规定·在正确地运输、存放和使用电锤的情况下，电锤白出厂日期起算一年内.其中从购买日期起算3个月内，如因制造质量不良，而发生损坏或不能正常工作时：制造厂成免费为用户修理或掉换。8.2备件
电锤作出二时，应附有：
钻杆及其他附件（根据用户需要而定)。..com附加说明：
GB/T7443—1996
本标准全国电动工具标准化技术委员会提出并归1I本标准出机械工业部上游电动工具研究所负责起草。本标推主要起草人洪令强，
本标准于1987年制定，1996年第次修订。
