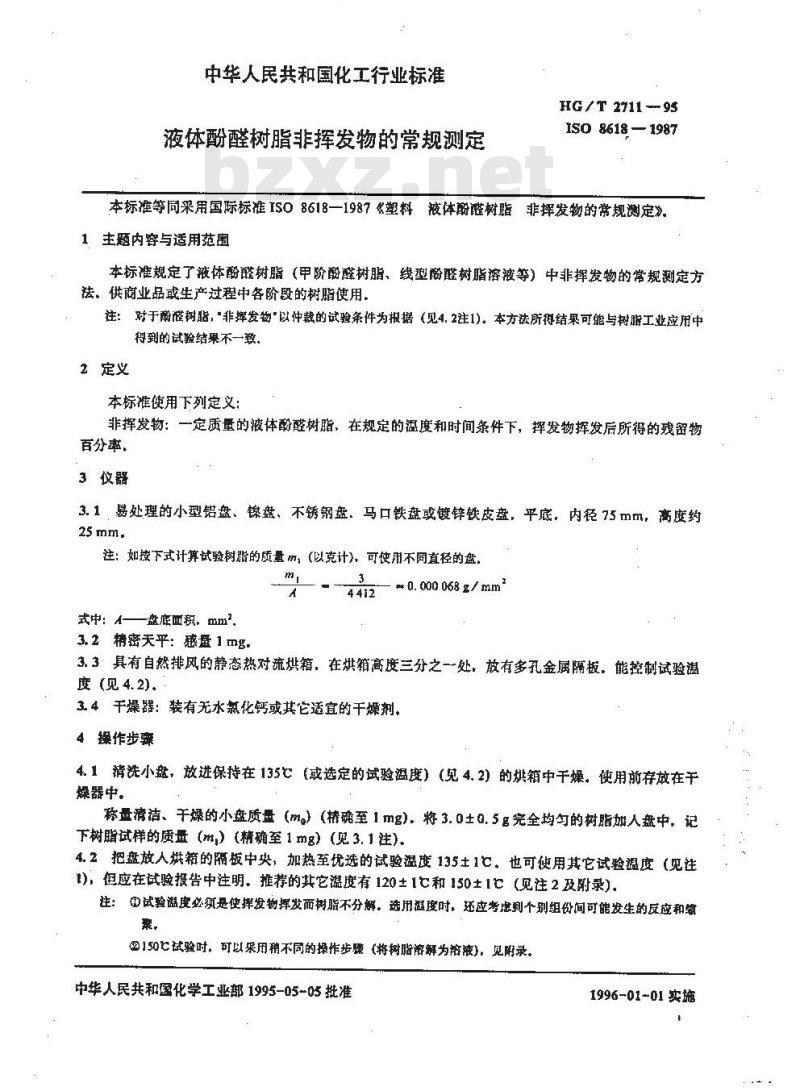

【化工行业标准(HG)】 液体酚醛树脂非挥发物的常规测定

中华人民共和国化工行业标准bzxZ.net
液体酚醛树脂非挥发物的常规测定HG/T2711-95
ISO 8618— 1987
本标准等同采用国际标准IS0 8618—1987《塑料液体酚醛树脂非挥发物的常规测定》1主题内容与适用范窗
本标准规定了液体酚醛树脂（甲阶酚醛树脂、线型酚醛树脂溶被波等）中非挥发物的常规测定方法。供商业品或生产过程中各阶段的树脂使用。注：对于酚醛树脂，“非挥发物以仲裁的试验策件为根据（见4.2注1)。本方法所得结果可能与树脂工业应用中得到的试验结果不一致。
2定义
本标准使用下列定义：
非挥发物：一定质量的液体酚醛树脂，在规定的逛度和时间条件下，挥发物挥发后所得的残留物百分率，
3仅器
3.1易处理的小型铝盘、镍盘、不锈钢盘、马口铁盘或镀锌铁皮盘，平底，内径75mm，高度约25mm.
注：如按下式计算试验树脂的质量而，（以克计)，可使用不同直径的盘。m
式中：A—盘底血积，mm
3.2精密天平：磁量1mg
# 0. 000 068 g / mm
3.3：具有自然排风的静态热对流烘箱，在烘箱高度三分之一处，放有多孔金属隔板，能控制试验温度（见4.2)，
3.4干燥器：装有无水氯化钙或其它适宜的干燥剂。4操作步骤
4.1清洗小盘，放进保持在135℃（或选定的试验温度）（见4.2）的烘箱中于燥。使用前存放在干燥器中。
称量洁、于燥的小盘质量（m。）（精确至1mg）。将3.0±0.5g完全均匀的树脂加人盘中，记下树脂试样的质量（m）（精确至1mg）（见3.1注）。4.2把盘放人烘箱的板中央，加热至优选的试验溢度135士1℃。也可使用其它试验温度（见注1)，但应在试验报告中注明。推荐的其它溢度有120±1C和150±1℃（见注2及附录）。注：①试验邀度必须是使挥发物挥发而树脂不分解。选用温度时，还应考虑到个别组份间可能发生的反应和数桑，
②150它试验时。可以采用稍不同的操作步骤（将树脂溶解为溶液）。见附录。中华人民共和国化学工业部1995-05-05批准1996-01-01实施

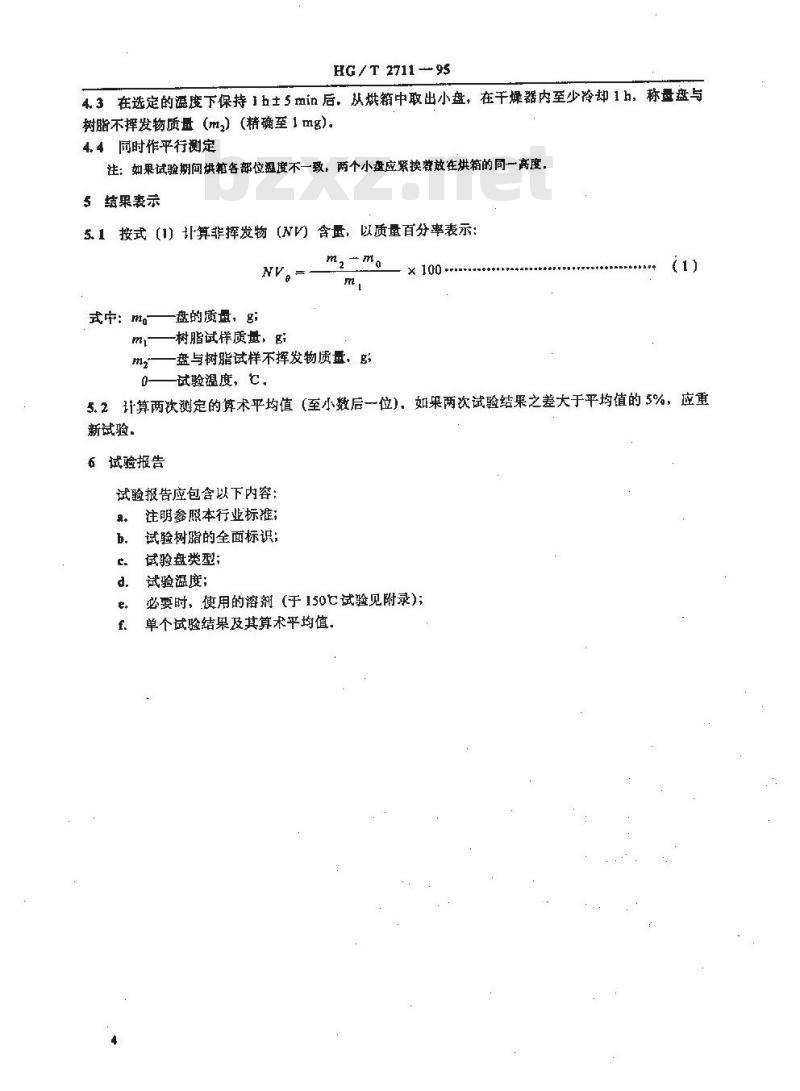

HG /T 2711 - 95
4.3在选定的温度下保持1h±5min后，从烘箱中取出小盘，在干燥器内至少冷却1h，称盘盘与树脂不挥发物质量（mz）（精确至1mg）。4.4同时作平行测定
注：如果试验期间烘糖各部位温度不一致，两个小盘应紧换誉放在烘箱的同一高度，5结果表示
5、1按式（1）计算非挥发物（NV）含量、以质量百分率表示：NV。
式中： mg
盘的质量，g；
树脂试伴质量、gi
一盘与树脂试样不挥发物质量，gm
一试验温度，
5.2计算两次测定的算术平均值（至小数后一位），如果两次试验结果之差大于平均值的5%，应重新试验
6试验报告
试验报告应包含以下内容：
注明参照本行业标准；
试验树的全面标识：
试验盘类型；
试验温度；
必要时，使用的溶剂（于150七试验见附录）；单个试验结果及其算术平均值，HG/T 2711 -95

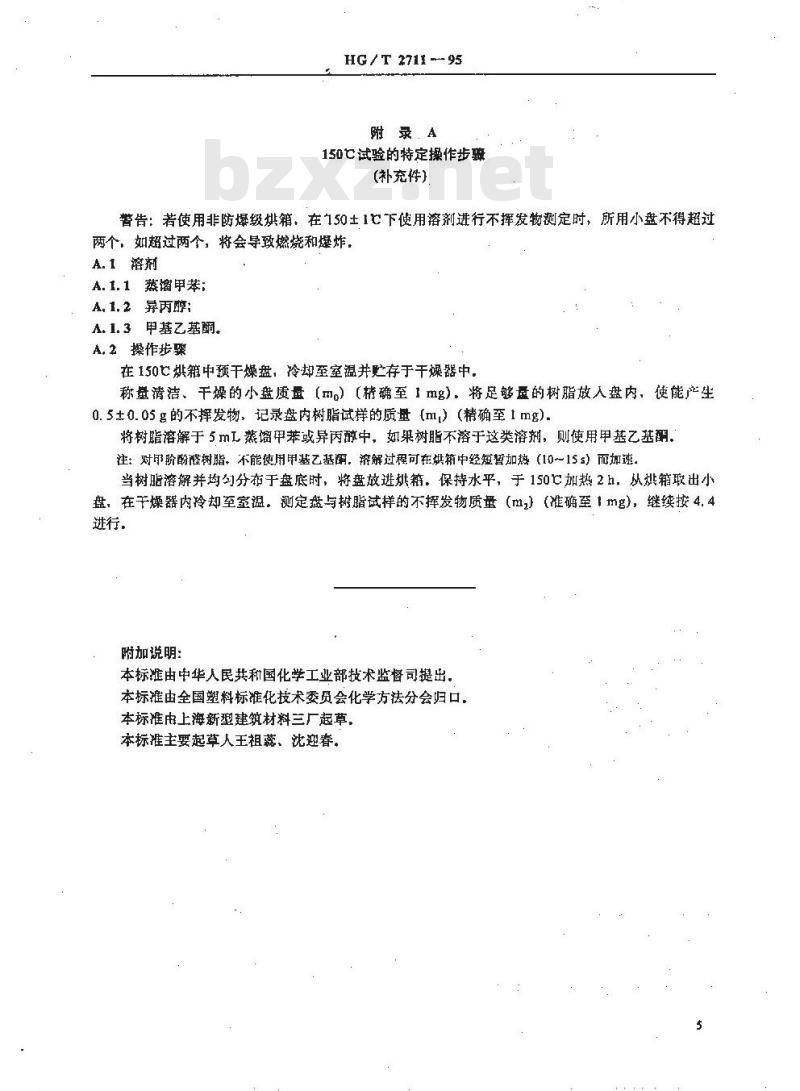

附录A
150℃试验的特定操作步
(补充件）
警告：若使用非防爆级烘箱，在150±1下使用溶剂进行不挥发物测定时，所用小盘不得超过两个，如超过两个，将会导致燃烧和爆炸，A.1溶剂
A.1.1蒸馅甲苯；
A,1.2异丙醇;
A.1.3甲基乙基酮。
A.2操作步骤
在150℃烘箱中预干燥盘，冷却至室温井贮存于干燥器中，称量清洁、干燥的小盘质量【mn）（精确至1功g），将足够量的树脂放入盘内，使能产生0.5±0.05g的不挥发物，记录盘内树脂试样的质量(m,）（精确至1mg)将树脂溶解于5mL蒸馏甲苯或异丙醇中，如果树脂不溶于这类溶剂，则使用甲基乙基酮。注：对甲阶酚醛树脂，不能使用甲基乙基阐，济解过程可在烘箱中经短暂加热（10～15s）而加速。当树脂溶解并均勾分布于盘底时，将盘放进烘箱，保持水平，于150亡加热2h，从烘箱取出小盘，在干燥器内冷却至室温。测定盘与树脂试样的不挥发物质量（m，）（准确至1mg），继续按4.4进行，
附加说明：
本标准由中华人民共和国化学工业部技术监督司提出，本标准由全国塑料标准化技术委员会化学方法分会归口，本标准上海新型建筑材料三厂起草，本标准主要起草人王祖蕊、沈迎春。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
