【国家标准(GB)】 工业机械电气设备 第一部分:通用技术条件

GB/T 5226. 1--1996
本标准等效采用IEC204-1：1992《工业机械电气设备一第一部分：通用技术条件》（第三版）。本标准仅在5.3.4，10.1.1,10.1.2,13.2.1和13.3中的助动词使用上，与IEC204-1有微小差异。本标准在技术内容上，与GB5226-—85《机床电气设备通用技术条件》有较大差异：标准名称改为《工业机械电气设备第一部分：通用技术条件》，标准编号改为GB/T5226.1；提出了对电气设备进行安全评价的要求；一提出了提高电源切断开关分断能力的要求；-把接地类型区分为保护接地和工作接地，明确了它们的目的和要求，改进了保护接地电路连续性的检验方法；

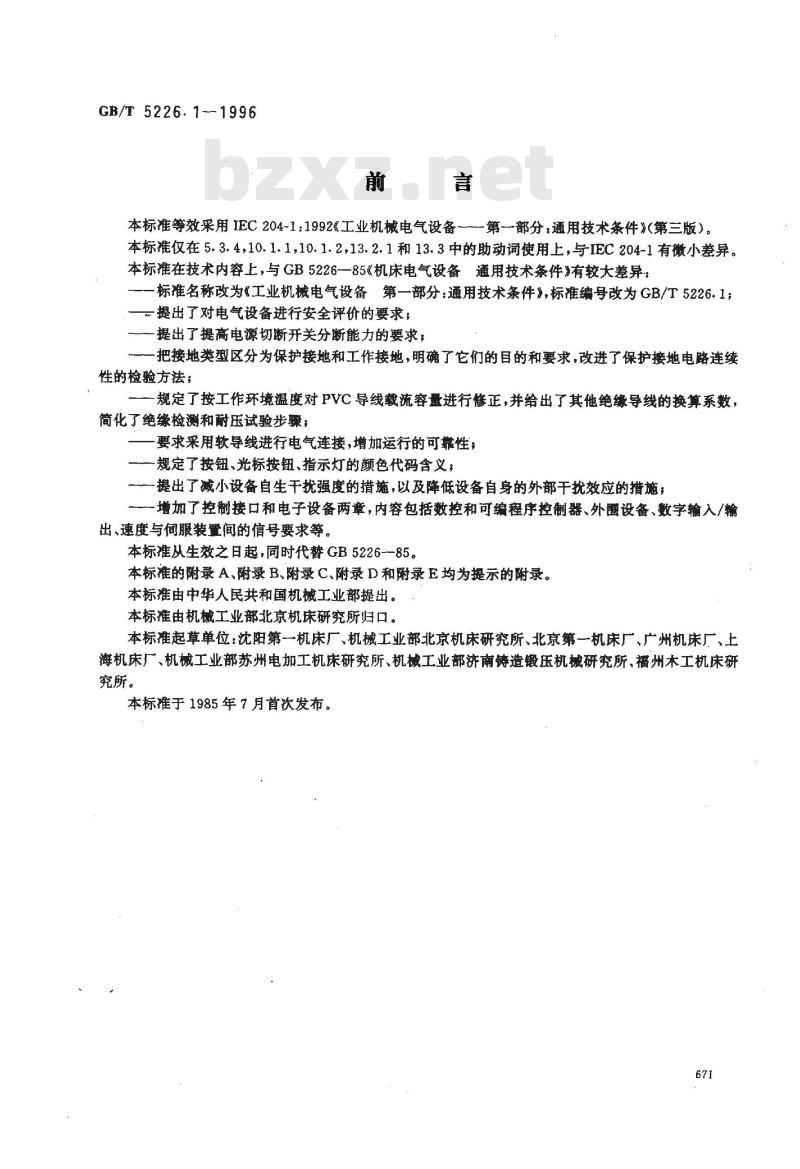

规定了按工作环境温度对PVC导线载流容量进行修正，并给出了其他绝缘导线的换算系数，简化了绝缘检测和耐压试验步骤；要求采用软导线进行电气连接，增加运行的可靠性，规定了按钮、光标按钮、指示灯的颜色代码含义，提出了减小设备自生干扰强度的措施，以及降低设备自身的外部于扰效应的措施；一增加了控制接口和电子设备两章，内容包括数控和可编程序控制器、外翻设备、数字输入/输出、速度与伺服装量间的信号要求等。本标准从生效之日起，同时代替GB5226--85。本标准的附录 A、附录 B、附录 C、附录 D 和附录 E 均为提示的附录。本标准由中华人民共和国机械工业部提出。本标准由机械工业部北京机床研究所归口。本标起草单位：沈阳第一机床厂、机械工业部北京机床研究所、北京第一机床厂、广州机床厂、上海机床厂、机械工业部苏州电加工机床研究所、机械工业部济南铸造锻压机械研究所、福州木工机床研究所。
本标推于1985年7月首次发布。
GB/T5226.1—1996

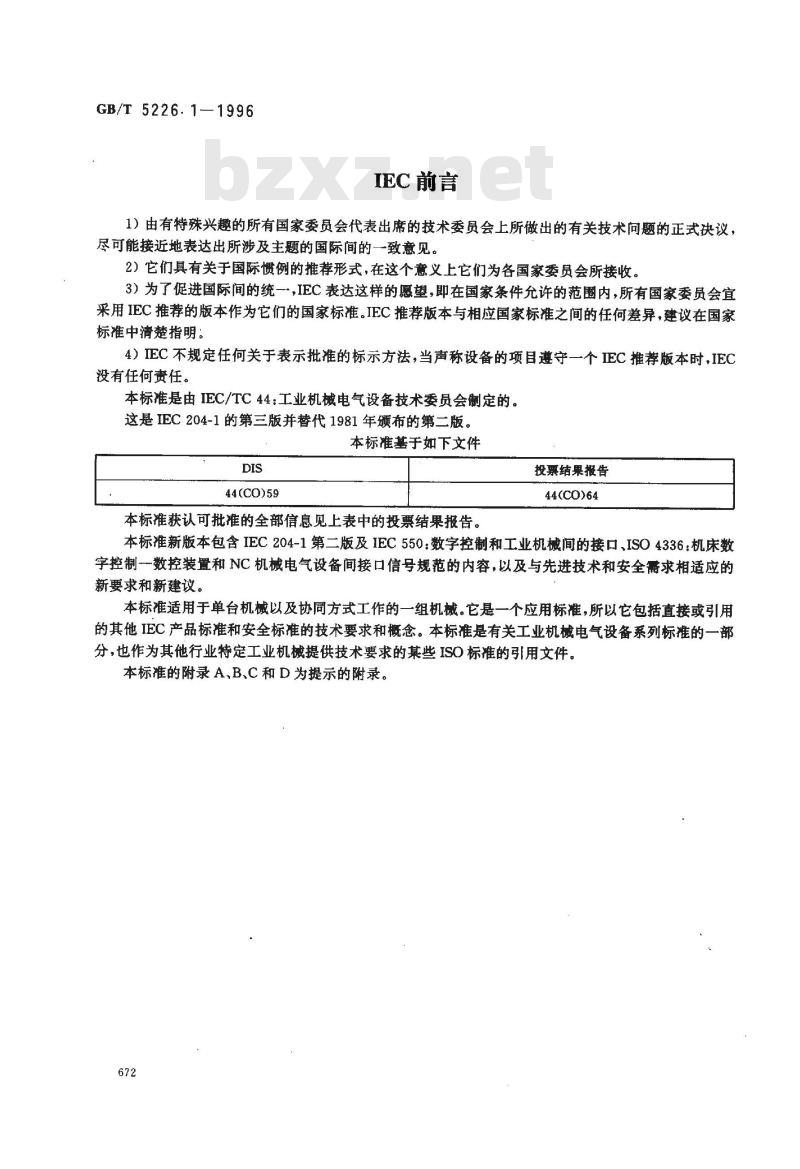

IEC 前言
1）由有特殊兴趣的所有国家委员会代表出席的技术委员会上所做出的有关技术问题的正式决议，尽可能接近地表达出所涉及主题的国际间的一致意见。2）它们具有关于国际惯例的推荐形式，在这个意义上它们为各国家委员会所接收。3）为了促进国际间的统一，IEC表达这样的愿望，即在国家条件允许的范围内，所有国家委员会宜采用IEC 推荐的版本作为它们的国家标准。IEC 推荐版本与相应国家标准之间的任何差异，建议在国家标准中清楚指明。
4）IEC不规定任何关于表示批准的标示方法，当声称设备的项目遵守一个IEC推荐版本时，IEC没有任何责任、
本标准是由IEC/TC44：工业机械电气设备技术委员会制定的。这是IEC204-1的第三版并替代1981年颁布的第二版。本标准基于如下文件
44(CO)59
本标准获认可批准的全部信息见上表中的投票结果报告。投票结果报告
44(CO)64
本标准新版本包含IEC204-1第二版及IEC550：数字控制和工业机械间的接口、ISO4336：机床数字控制一数控装置和NC机械电气设备间接口信号规范的内容，以及与先进技术和安全需求相适应的新要求和新建议。
本标准适用于单台机械以及协同方式工作的一组机械。它是一个应用标准，所以它包括直接或引用的其他IEC产品标准和安全标准的技术要求和概念。本标准是有关工业机械电气设备系列标准的一部分，也作为其他行业特定工业机械提供技术要求的基些ISO标准的引用文件。本标准的附录 A,B.C和 D为提示的附录。672
中华人民共和国国家标准
工业机械电气设备
第一部分：通用技术条件
Electrical equipment of industrial machines Part 1:General requirements本标准对工业机械电气设备提出技术要求和建议，以便促进提高：人员和财产的安全性；
控制响应的一致性；
维护的便利性。
不宜牺牲上述基本要素来获取高性能。GB/T 5226.1--1996
eqvIEC 204-1:1992
代替GB5226--85
例如一组工业机械用于零散零部件生产制造，这样的批量生产机械、制造系统或制造单元的故障会引起严重经济损失

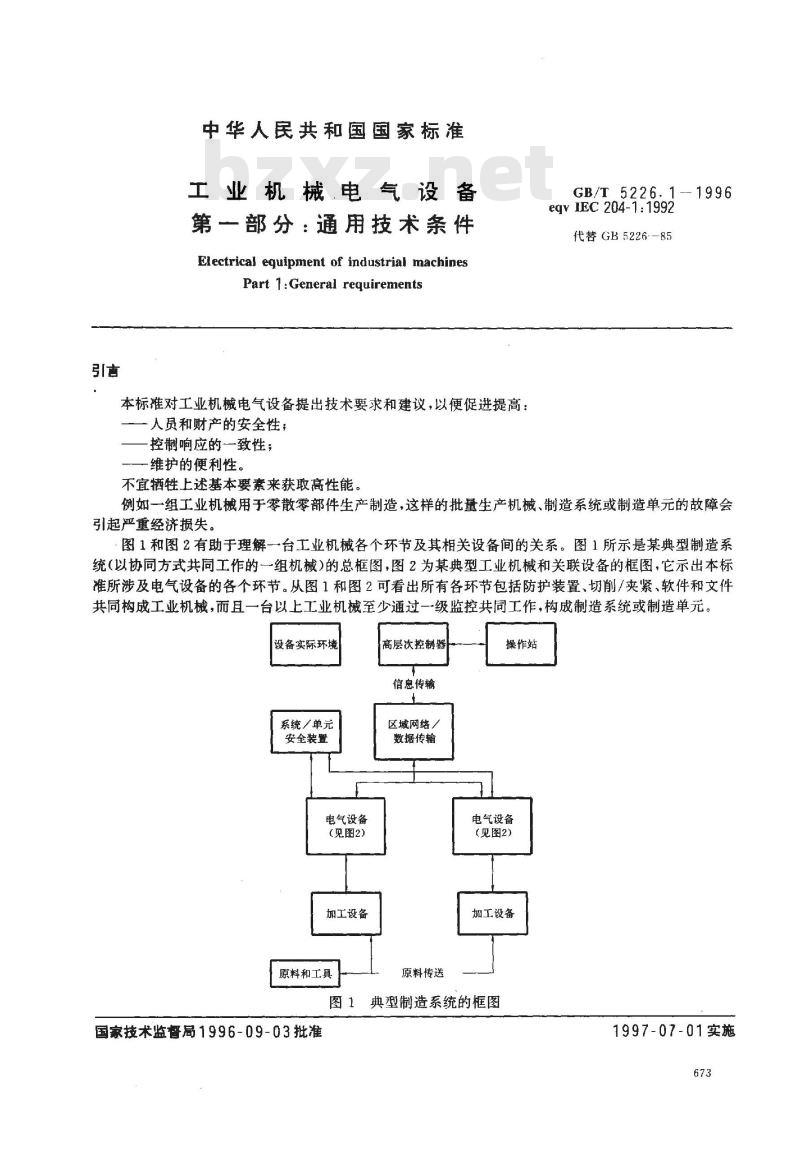

图1和图2有助于理解一台工业机械各个环节及其相关设备间的关系。图1所示是某典型制造系统（以协同方式共同工作的一组机械）的总框图，图2为某典型工业机械和关联设备的框图，它示出本标准所涉及电气设备的各个环节。从图1和图2可看出所有各环节包括防护装置、切削/夹紧、软件和文件共同构成工业机械，而且一台以上工业机械至少通过一级监控共同工作，构成制造系统或制造单元。设备实际环境
系统／单元
安全装置
电气设备
（见图2）
加工设备
原料和工具
国家技术监督局1996-09-03批准高层次控制器
信息传输
区域网络
数据传输
原料传送
操作站
电气设备
（见图2）
加工设备
典型制造系统的框图
1997-07-01实施
1范围
实际环境（4.4）
电源（4.3）)
外部保护导线（5.2)
导线和电缆（14)
配线技术(15)
试验（20）
GB/T 5226. 1- 1996
警告标志、项目代号（18）
技术安伴
电源切断开关（5.3）
电击防护（6)
设备保护(7)
接地（PE)端子(5.2)
保护接地电路（8.2)
控电路和功能(9)
控制装量（13）
开祥和照明气第7
数控装置
电动机控制设备
电动机（16）
和换能器
加工设备
程序遵辑控制器
输人／输出接口
（l美.2)
操作件和传感器
系统／单元
控制器
数据传输
(9.2.5. 4)
操作站（10）
安全设备和
警告護件

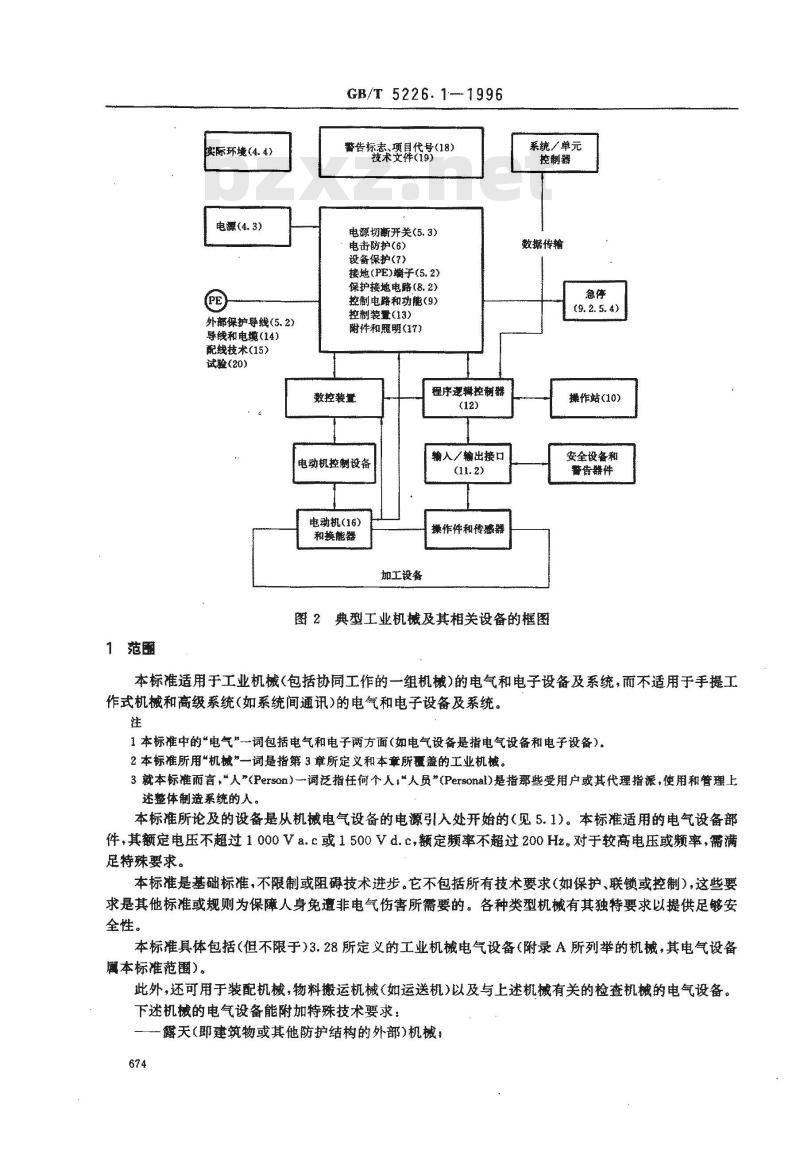

图2典型工业机械及其相关设备的框图本标准适用于工业机械（包括协同工作的一组机械）的电气和电子设备及系统，雨不适用于手提工作式机械和高级系统(如系统间通讯）的电气和电子设备及系统。注
1本标准中的*电气”调包括电气租电子两方面（如电气设备匙指电气设备和电子设备）。2 本标准所用“机械\一调是指第 3 章所定义和本章所覆盖的工业机械。3就本标准而言，“人”（Person）一词泛指任何个人，*人员”(Personal)是指那些受用户或其代理指派，使用和管理上述整体制造系统的人。
本标准所论及的设备是从机械电气设备的电源引入处开始的（见5.1）。本标准适用的电气设备部件，其额定电压不超过1000Va.c或1500Vd.c，额定频率不超过200Hz.对于较高电压或频率，需满足特殊要求。
本标准是基础标准，不限制或阻碍技术进步。它不包括所有技术要求（如保护、联锁或控制），这些要求是其他标准或规则为保障人身免遭非电气伤害所需要的。各种类型机械有其独特要求以提供足够安全性。
本标准具体包括（但不限于）3.28所定义的工业机械电气设备（附录A所列举的机械，其电气设备属本标准范围）。
此外，还可用于装配机械，物料搬运机械（如运送机）以及与上述机械有关的检查机械的电气设备。下述机械的电气设备能附加特殊技术要求：露天（即建筑物或其他防护结构的外部)机械：674
GB/T 5226.1-1996

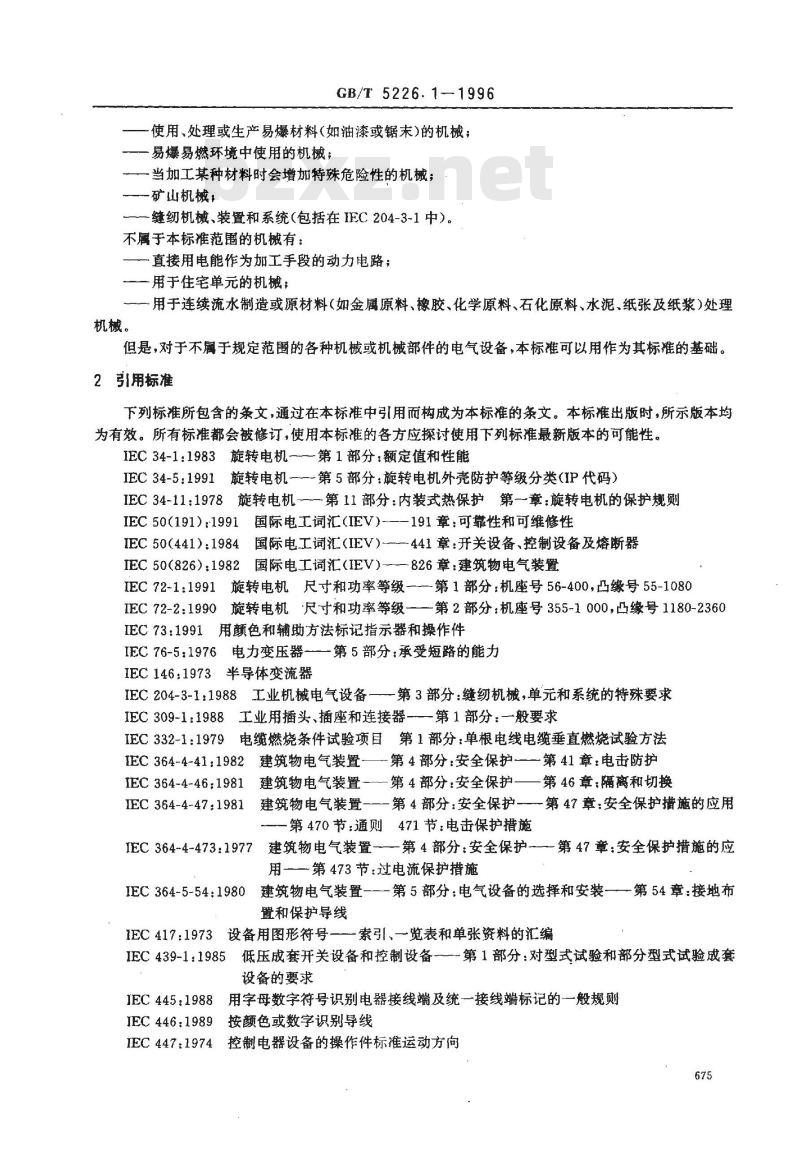

使用、处理或生产易爆材料(如油漆或锯未)的机械；易爆易燃环境中使用的机械；
当加工某种材料时会增加特殊危险性的机械；矿山机械：
一缝纫机械、装置和系统（包括在IEC204-3-1中）。不属于本标准范围的机械有：
直接用电能作为加工手段的动力电路；一用于住宅单元的机械；
一用于连续流水制造或原材料（如金属原料、橡胶、化学原料、石化原料、水泥、纸张及纸浆）处理机械。
但是，对于不属于规定范的各种机械或机械部件的电气设备，本标准可以用作为其标准的基础。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。IEC34-1:1983旋转电机—-——第1部分：额定值和性能IEC34-5：1991旋转电机一第5部分：旋转电机外壳防护等级分类（IP代码）IEC34-11：1978旋转电机---第11部分：内装式热保护第--章：旋转电机的保护规她IEC50（191）：1991国际电工词汇（IEV）-——191章：可靠性和可维修性国际电工词汇（IEV）——441章：开关设备、控制设备及熔断器IEC 50(441):1984
IEC 50(826):1982
国际电工词汇（IEV）——826章：建筑物电气装置IEC72-1：1991旋转电机尺寸和功率等级—一第1部分：机座号56-400，凸缘号55-1080IEC 72-2:1990
旋转电机尺寸和功率等级—一第2部分：机座号355-1000，凸缘号1180-2360IEC73：1991用颜色和辅助方法标记指示器和操作件IEC76-5：1976电力变压器—第5部分：承受短路的能力IEC146：1973半导体变流器
IEC204-3-1：1988工业机械电气设备—-第3部分：缝纫机械，单元和系统的特殊要求工业用插头、插座和连接器
IEC 309-1:1988
IEC 332-1:1979
—第1部分：一般要求
电缆燃烧条件试验项目
第1部分：单根电线电缆垂直燃烧试验方法IEC 364-4-41;1982
IEC 364-4-46:1981
IEC364-4-47:1981
建筑物电气装置
第4部分：安全保护一第41章：电击防护建筑物电气装置一
建筑物电气装置一
一第4部分：安全保护一一第46章：隔离和切换第4部分：安全保护第47章：安全保护措施的应用第470节：通则471节：电击保护措施IEC364-4-473：1977建筑物电气装置———第4部分：安全保护——第47章：安全保护措施的应用—第473节：过电流保护措施
IEC364-5-54：1980建筑物电气装置—-第5部分：电气设备的选择和安装—第54章：接地布置和保护导线
IEC417：1973设备用图形符号——索引、一览表和单张资料的汇编IEC439-1：1985低压成套开关设备和控制设备-第1部分：对型式试验和部分型式试验成套设备的要求
JEC 445:1988月
用字母数字符号识别电器接线端及统一接线端标记的一般规则IEC446：1989按颜色或数字识别导线IEC447:1974控制电器设备的操作件标准运动方向675
IEC 529:1989
GB/T 5226.1-1996
外壳防护等级（IP代码）
IEC536：1976电工和电子设备防触电保护分类简图用图形符号
IEC 617:1985
IEC664：1980低电压系统的绝缘配合，包括电气设备的电气间隙和爬电距离IEC742：1983隔离变压器和安全隔离变压器技术要求IEC750：1983电气技术中的项目代号IEC757:1983
颜色标记的代号
IEC801：工业过程测量和控制设备的电磁兼容性IEC 947-2:1989
IEC 947-3:1990
低压开关设备和控制设备—第2部分：断路器低压开关设备和控制设备第3部分：开关、隔离器—隔离开关和熔断器组合电器
低压开关设备和控制设备—第4部分：接触器和电动机起动器—第1节IEC947-4-1:19901
机电式接触器和电动机起动器
低压开关设备和控制设备第5部分：控制电路器件和转换元件第1IEC 947-5-1:19901
节机电式控制电路器件
低压开关设备和挖制设备第7部分：辅助设备第1节铜导线接
IEC 947-7-1:1989
IEC 1082-1:1991
IEC 1082-2:
IEC 1082-3:
电气技术文件的编制—第1部分：通用要求电气技术文件的编制一第2部分：按功能布置的简图（制定中）电气技术文件的编制一第3部分：连接图、表和目录（制定中）IEC 1131-1:1992
IEC 1131-2:1992
可编程序控制器第1部分：般要求可编程序控制器—第2部分：设备技术要求和测试CISPR11:1990工业、科学和医用（ISM)射频设备无线电干扰特性的允许值和测量方法CISPR 14:1985
CISPR 22:1985
ISO 3864:1984
ISO 7000:1989
3定义
家用电器、手持工具及类似电气设备无线电干扰特性的允许值和测量方法信息技术设备无线电干扰特性的允许值和测量方法安全色和安全标志
设备使用的图形符号标志览表
本标准采用下列定义。
3.1操作件actuator
在外力作用下动作的执行部件。注
1手柄、旋钮、按钮、滚轮、推杆操作件等。［IEV441-15-22]2有某些操作方式只要求起作用而不需外部作用力。3也见3.36：机械执行机构。
3.2环境温度 ambient temperature应用电气设备处的空气或其他介质的温度。［IEV826-01-04]3.3隔板barrier
从各正常通道方向预防直接触电的部件。［IEV826-03-13]3.4电缆托架cable tray
一种底部为连续条状略向上折边但无罩的电缆支架。3.5电缆管道装置：cabie trunking system676
GB/T 5226.11996
由底座和可拆卸罩组成的封闭护壳装置，用于绝缘电缆和电线及/或其他有关的电气设备的管道。3.6元件component
电气设备的组成部分，通常按功能区分，但可用于各种用途。3.7 联合引发 concurrent
以联合形式起作用。用于下列情况：在一个操作条件中，同时存在两处或多处控制作用（但不一定同时动作）。
3.8导线管conduit
用于布线的管状部件，绝缘导线和电缆装入其中且可更换。3.9（机械的)控制电路control circuit （of a machine）用来机械的操作控制和保护动力电路的电路。3.10、控制器件controldevice
连接在控制电路中用来控制机械工作的器件（如位置传感器、手控开关、继电器、电磁阀等）。3.11控制装置controlgear
控制装置是一个通用术语，包括开关器件及其相关控制、测量、保护和调节设备的组合，也包括这些器件及设备与相关内部连接、辅助装置、护壳和支承结构的组合，一般打算供消耗电能的设备的控制之用。[IEV 441-11-03]
3.12 可控停止 controlled stop一旦控制已识别停止信号，指令信号就转换为零以停止机械运动，但在停止过程中保持机械操作件的动力。
3.13器件device
电气系统中一种起传递作用但不是利用电能的元件。3.14数字的digital
采用离散信号工作，用数码或其他字符来表示数据。3.15直接触电direct contact
人或性畜接触带电体。［IEV826-03-053.16通道duct
一种用金属或绝缘材料封闭的通道，用于放置和保护电线、电缆及母线。注：包括金属或非金属硬导线管、对接金属导线管、防液软管、金属软管、电气用非金属管、地下线槽、多孔混凝土地板槽、多孔金属地板槽、明槽、电缆管道装置。3.17住宅单元dwelling unit
带有烹饪、卫生间等固定设施，用于人们食、宿等日常生活的一个或多个房间。3.18电子设备electronic equipment主要由电子器件和元件构成电路的电气设备部件。3.19 护壳 enclosure
可防护某些外来影响和防止任何方向直接触电的外壳。注：取自现行IEV的定义，在本标准范内需作如下解释：1）护壳为人或牲畜触及危险件提供保护：2）隔板、孔型通道或用于防止或限制专用测试探头进入的任何其他装置，不论是附着在护壳上的还是由封闭的设备构成的，均视为护壳的组成部分，除非它们不用钥匙或工具就能移去。护壳可以是
安装在机械上或独立于机械的柜体或箱体；一一由机械结构上的封闭空间构成的壁冕一封闭的隔间。
3.20设备equipment
GB/T5226.1-1996
设备是一个通用术语，包括材料、装置、器件、用具、卡具、仪器以及涉及电气装置或用于电气装置的零件。
3.21等电位连接equipotential bonding把各个裸露导体件和外部导体件电气上压接，达到实质的相等电位。［IEV826-04-09]3. 22 裸露导体件 exposed conductive part电气设备易被触及的、平时不带电，但在故障情况下可能带电的外露导体。[IEV826-03-02]3.23（电气设备的）失效failure（of equipment）执行某项规定能力的终结。
1失效后，该功能项有故障。
2“失效”是一个事件，而区别于作为一种状态的故”。3本概念作为定义，不适用于仪有软件组成的功能项目。［IEV191-04-01]3.24故障faultwww.bzxz.net
不能执行某规定功能的一种特征状态。它不包括在预防性维护和其他有计划的行动期间，以及因缺乏外部资源条件下不能执行规定功能。注：故障经常作为功能项本身失效的结果，但也许在失效前就已经存在。［IEV191-05-01]3.25防护装置guwrd
借助于有形的隔板专门用于保护的机械部件，按结构可称作箱、盖、屏、门、封闭体等。3. 26 危害 hazard
有可能损伤或伤害健康的根源。3.27间接触电indirect contact人或性畜触及故障情况下带电的裸露导体件。［IEV826-03-06]3.28工业机械industrial machine种非手携工作式的动力驱动机械，通过切削、冲压、压力、电的、热的或光学技术、薄片制作或上述工艺的组合使材料成形或把相关机械、设备与这些工业机械一起联机传送原料、工序件或刀具（包括夹具）：装配与拆卸，喷涂与涂层，检查与试验，或包装（见附录A工业机械的示例）。相关电气设备，如逻辑控制器以及和机械调节器、传感器构成一体的软件或逻辑均属于工业机械的一部分。3.29输人input
1）对电路或器件可施加电流、电压、动力或驱动力的端子。2）呈现在专门输入通道上的状态或状态序列。3）用作使数据进人其他器件的器件或器件组合体。3. 30 见可员 instructed person个受熟练技术人员指导和培训，能够排除电气危害的人（如操作或维修人员）。［由IEV826-09-02导出1
3.31联锁（保护）interlock（for safeguarding）将防护装置或器件与控制系统内部连接和/或将全部或部分电能分配给机械的一一种电路。3.32 联锁器件interlock device使开关器件的工作依赖于一个或多个其他器件的位置或工作状态的一种器件。［IEV441-16-4973.33 项目代号 item designation用来识别电路图、清单、示意图中的和电气设备上的项目的-种区分代码。［IEV750中2.9]3.34极限器件limiting device
起保护机械或其部件不超出设计极限的一种器件（如空间极限或压力极限）。3.35带电体ivepart
GB/T 5226.1---1996
正常工作时带电压的导线或导电体，包括中性导线N，但规定不含PEN导体件。注：本术语不定含有电击危险的意思。［IEV826-03-01]3.36机械执行机构machine actuator一种用于引起机械运动的动力机构。3.37标记marking
元器件生产厂用于区分元器件类型的符号或名牌。3.38 中性导线 N neutral conductor (symbol N）连接到系统中性点的导线，它能有助于电能的传输。[IEV826-01-03]3.39防护体obstale
用于防止无意直接触电，但不能防止有意直接触电的一种部件。［IEV826-03-14]］3.40输出output
1）由电路或器件可输出电流、电压、动力或驱动力的端子。2）在专门的输出通道上呈现的状态或状态的序列。3）用作从其他器件取出数据的器件或器件组合体。3.41 过电流 overcurrent
超过额定值的各种电流，对于导线而言载流容量即是其额定值。［IEV826-05-06］3.42(电路的)过载overload (of a circuit)过载是指无故障情况下电路超过满载值时，电路内时间与电流的关系。注：过载不宜用作过电流的同义谢。3.43（接触元件的）强制断开操作positive opening operation（of a contact element）触点分离是通过非弹性件（例如不依靠弹簧）使开关操作件完成规定动程的直接结果。［IEC947-5-1,第3章2.27
3.44动力电路
power circuit
从电网向生产性操作的电气设备单元和控制电路变压器等供电的电路。3.45保护接地电路protective bonding circuit参与防护接地故障不良后果的完整的保护导线和导体件系统。3.46保护导线protective conductor防止电击措施中所需用的一种导线，用于下列部分之间的电气连接：棵露导体件；
外部导体件，
总接地端子。
［根据IEV826-04-05]
3.47完余技术redundancy
双工器件或系统，用于确保一路失效时，另一路能有效地执行所要求的功能。3.48危险risk
在有危害情况下，对健康可能造成伤害的程度及概率的组合度量。3. 49 安全工作步骤 safe working procedure一种减少危险的工作方法。
3.50安全防护装置safeguard
在安全功能中保护人们免受现存或即将发生的危害所使用的防护装置或保护器件。3.51安全防护 safeguarding
由专门安全防护装置构成的那些安全措施，当危险不能在设计上合理排除或充分限制时，起保护人身安全作用。
GB/T 5226. 1--1996
3.52安全措施（安全功能）safety measure（safety function）消除或减少危害的方法。
3.53维修站台servicing level
操作或维修电气设备时，维护人员通常站立的台面。3.54短路电流short-circuit current由于短路故障或错误连接造成短路时的一种过电流。3.55熟练技术人员skiledperson有技术知识或充分经验，能够避免电气危害的人员。［由IEV826-09-01导出]3.56供方supplier
提供电气设备或与机械有关的辅助装置的一个实体（如制造厂、承包商、安装者、组装者）。注：用户自已也可作为供方。
3.57开关器件switching device用来接通或断开个或几个电路电流的器件。［IEV441-14-01]3.58 端子 terminal
提供器件与外部电路进行电气连接的一种导体件。3.59不可控停止uncontrolled stop通过切除机械执行机构、所有制动器或受激发的其他机械停止器件的动力来停止机械的运动。3.60用户user
使用机械及其相关电气设备的实体。4基本要求
4.1般原则
本标准适用于各种工业机械和协同工作的机械群体的电气设备。但是本标准中的技术要求和建议在某些情况下可能是不适用的。作为机械危险评价的整个技术要求的部分，与电气设备危害有关的危险应进行评价。这将确定危险的可接受程度以及对可能遭受危害人员的必要保护措施，并要求机械及电气设备的性能保持在令人满意的水平。
事故可能有下列几种，但不限于这些：电气设备失灵或摄坏，从而导致电击或电火的发生：一控制电路（或者与其有关的元器件）失灵或损坏，从而导致机械误动作；外部电源的干扰或故障，以及动力电路失灵、故障造成的机械误动作；一由电气设备外部或内部产生的电干扰（如电磁、静电、射频干扰）；能量的存储（电气或机械的）；噪声达到危害人员健康的程度。安全措施包括设计阶段和要求用户配置的综合设施。机械的设计和研制应首先考虑降低危险方面。在不能做到的场合应考虑安全防护。附录B(提示的附录)的查询表是根据电气设备的有关基本条件和用户的附加技术要求而制定的，便于拟定用户和供方间的协议。这些附加要求包括根据机械（或组机械）的类型和使用，提出附加的安全要点，便于维护或修理：
一提高操作的可靠性和简易性，例如，一组工业机械用于零散部件制造，这样的生产机械或制造系统或单元的损坏会产生严重经济损失。
GB/T 5226.1--1996
用户和供方之间应达成协议，附加要求才能适用（如果不是双方清楚讲明，附录B中列举的各项要求不需采用。
4.2电气设备的选择
电气设备和器件应适应于它们预期的用途，并且应符合上述有关IEC标准的规定。4.3电源
在下列规定的常规电源条件下，电气设备应设计成在满载或无载时能正常运行，除非用户另有说明(见附录B)。
4.3.1交流电源
稳态电压值为0.9~~1.1倍额定电压。0.99~1.01倍额定频率（连续的）。0.98~1.02倍额定频率（短期工作）。注：短期工作频率偏差值可由用户自行规定（见附录B)。2～~5次畸变谐波总和不超过线电压有效值的10%；对于6～30次畸变谐波的总和允许最谐波
多附加线电压有效值的2%。
电压负序和零序成分都不应超过正序成分的2%。三相电源不平衡电压
电压冲击
上升沿/下降沿时间在500ns和500us之间时，其持续时间不超过1.5ms，峰值不高于电源电压额定有效值（r.m.s)的200%。在电源周期的任意时间，电源中断或零电压持续时间不超过3ms，相继中断间隔时电压中断
间应大于1$。
电压降
电压降不应超过大于1周期的电源蜂值电压的20%，相继降落间隔时间应大于184.3.2直流电源
由电池供电：
0.85~~1.15倍额定电压。
0.7~1.2倍额定电压（在用电池组供电的运输工具的情况下）。电压中断时间
由换能装置供电：
不超过5ms
0.9~1.1倍额定电压。
电压中断时间
不超过20ms，相继中断间隔时间应大于1s（见注）。波纹电压(峰对峰）
不超过额定电压的0.05倍（见注）。注：为了保证电气设备的正确工作，此处按IEC106导厕变动。4.4实际环境和运行条件
电气设备应适合在下述规定的实际环境和运行条件中使用。当实际环境和运行条件与下文规定范围不符时，供方和用户可能有必要达成协议（见附录B）。4.4.1电磁兼容性
由电气设备自身产生的电干扰，不应超过相关设备标准和论及电磁兼容性（EMC）电平的其他文件所规定的电平。允许的电平应取决于特定的使用场合。在应用电子设备时，应设计得至少能经受住IEC301第3级的试验规定。关于射频干扰特性的测量方法和许可极限见出版物CISPR中11、14和22。电气设备采取下述措施，可以使自身产生的干扰减至最小：在信号源处，通过采用电容器、电感器、二极管、齐纳管、压敏电阻、有源器件或这些元件组合使用，
设备采用有电气连接的导电护壳作屏蔽，以此构成对其他设备的隔离。应消除不应有的静电放电效应，以及放射电磁能和负荷馈线产生的干扰（如采用合适的滤波器和时延，选用合适的电平，满意的布线形式等）。681
GB/T5226.1--1996
下述措施可以降低设备上的干扰效应：一接参考电位电路或公共连接：每个公共连接自成体系，且连接到各自的中心参考点上，并将其用大截面绝缘导线连接到地［如用至少6mm26类导线（见表C5)]，——机架连接：设备各部分的所有机架连接到公共点，并在滑动件与外壳间使用大截面编织导线连接，机架连接线应尽量简短；
信号传输：用静电屏蔽、电磁屏蔽、采用绞合线和定向走线（如交叉电缆走线接近实际可行的90度），以保证低电平信号的布线不受控制或动力电缆的干扰影响，必要时连接走线平行于接地平面；设备分离：把灵敏的设备（带有脉冲或低电平工作元件）同一些开关设备（电磁继电器，晶闸管等)分离、屏蔽或分离加屏蔽。低电平信号布线与控制电缆和动力电缆分开。注，电磁兼容性测试见20.6。
4.4.2环境空气温度
密封的电气设备应能正常工作在环境空气温度5～40℃范围内，且24h平均温度应不超过35℃。外露的电气设备应能正常工作在环境空气温度5～55℃范围内，且24h平均温度应不超过50℃。4.4.3湿度
电气设备应能正常工作在相对湿度30%～95%范围内（无冷凝水）。要求采取正确的电气设备设计来防止偶然性凝露的有害影响，必要时采用适当的附加设施（如内装加热器、空调器、排水孔）。
4.4.4海拨高度
电气设备应能在海拔高度1000m以下正常工作。4.4.5污染
电气设备应适当保护，以防固体物和液体的侵入（见13.3）。若电气设备安装处的实际环境中存在超量污染物（如灰尘、酸类物、腐蚀性气体、盐类物)时，供方与用户可能有必要达成专门协议（见附录B）。4.4.6离子和非离子辐射
当设备受到辐射时（如微波、紫外线、激光、X射线），应采取附加措施，以避免误动作和加速绝缘的老化。供方与用户可能有必要达成专门协议（见附录B）。4.4.7搬动、冲击和碰撞
应通过选择合适的设备，将它们远离振源安装或采取抗振措施，以防止（由机械及其有关设备产生或实际环境引起的）振动、冲击和碰撞的不良影响。供方和用户可能有必要达成专门协议（见附录B）。4.5运输和存放
电气设备应设计得、或采取适当的预防措施，以保障能经受得住在-25~+55C的温度范围内的运输和存放，并能经受溢度高达70℃、时间不超过24h的短期运输和存放。应采取防潮、防振和抗冲击措施，以免坏电气设备。
4.6设备搬运
由于运输需要与主机分开的、或独立于机械的重大电气设备，应提供合适的手段，以供起重机或类似设备操作（也见15.4.6)。
4.7安装和操作
应按照供方说明书安装和使用电气设备，并建议考虑人类工效学原则。5引人电源线端接法和切断开关
5.1、引入电源线端接法
建议把机械电气设备连接到单电源上。如果需要用其他电源供电给电气设备的某些部分（如电子电路、电磁离合器），这些电源宜尽可能取自组成为机械电气设备一部分的器件（如变压器、换能器等）。682
