【国家标准(GB)】 空间电荷控制电子管总规范(可供认证用)

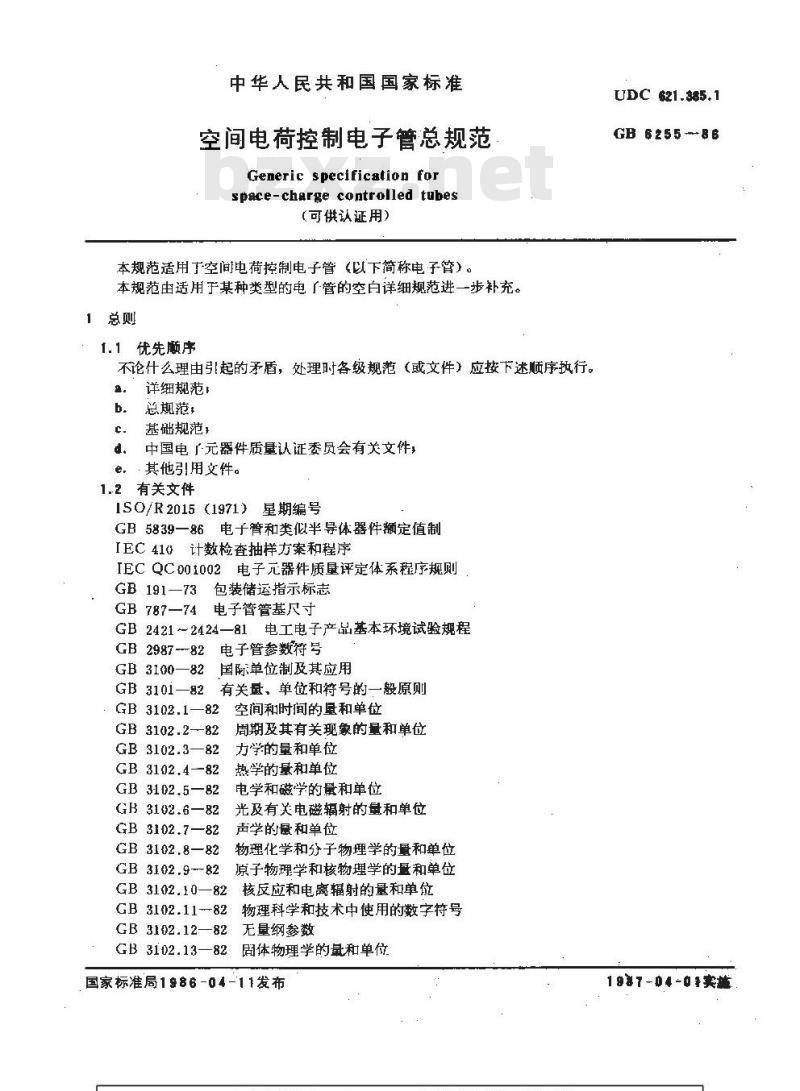

中华人民共和国国家标准
空间电荷控制电子管总规范
Generic specification for
space-charge controlled tubes(可供认证用）
本规范适用空间电荷控制电子管（以下简称电子管）。本规范由适用于某种类型的电了管的空白详细规范进一步补充。1总则
1. 1优先顾序
不论什么理由引起的矛盾，处理时各级规范（或文件）应按下述顺序执行。详细规范：
总规范，
基础规范，
中国电「元器件质量认证委员会有关文件，d.
e，其他引用文件。
1.2 有关文件
ISO/R2015（1971）星期编号
GB5839一86电子管和类似半导体器件额定值制IEC410
计数检查抽样方案和程序
IEC QC001002#
电子元器件质量评定体系程序规则GB 191—73免费标准下载网bzxz
包装储运指示标志
GB 787—74
电子管管基尺寸
电工电子产品基本环境试验规程GB 24212424—81
GB 2987---82
GB 3100—82
GB 3101—82
电子管参数符号
国际单位制及其应用
有关量、单位和符号的一般原则GB3102.1—82
GB3102.2--82
GB 3102.3—82
GB3102.4--82
GB3102.5—82
GB 3102.6—82
GB 3102.7—82
GB 3102.8—82
GB 3102.9--82
GB 3102.10—82
GB3102.11--82
GB3102.12—82
GB 3102.13—82
空间和时闻的量和单位
周期及其有关现象的量和单位
力学的量和单位
热学的量和单位
电学和磁学的量和单位
光及有关电磁辐射的量和单位
声学的和单位
物理化学和分子物理学的量和单位原子物理学和核物理学的量和单位核反应和电离辐射的量和单位
物理科学和技术中使用的数字符号无量纲参数
固体物理学的最和单位
国家标准局1986-04-11发布
UDC 621.385.1
GB 6255--86
197-04-自%实栋
GB 6255--86

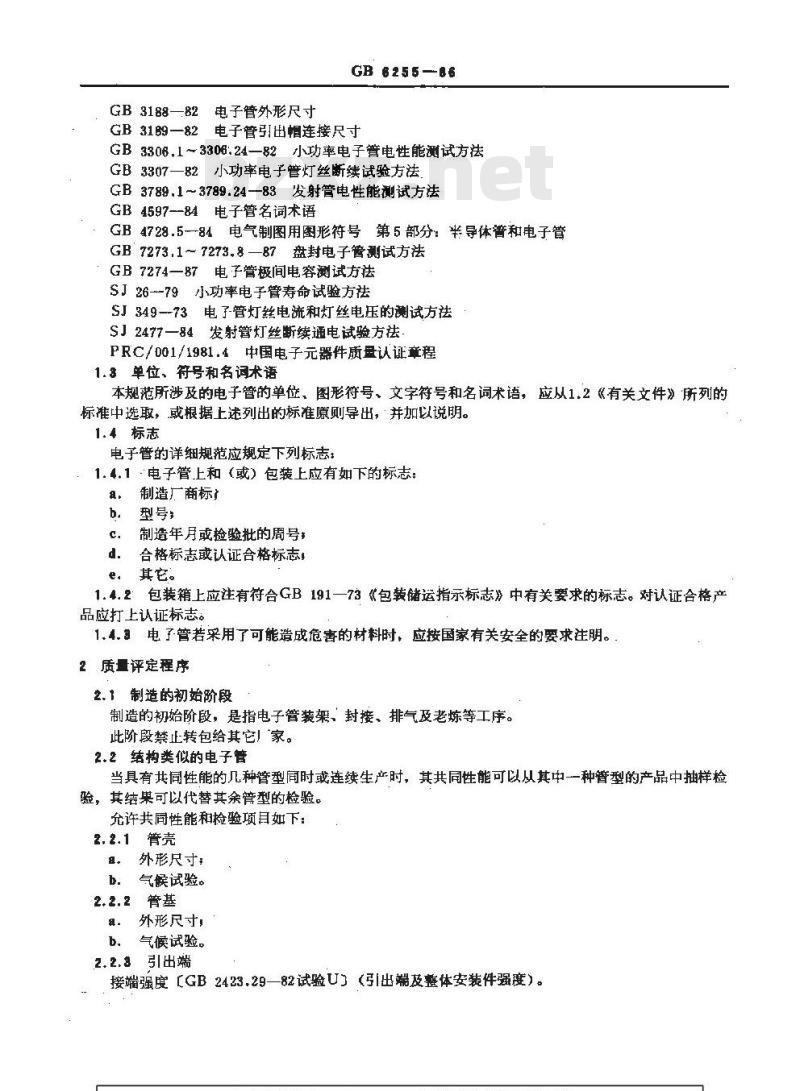

GB 3188—82电子管外形尺寸
GB 31B9—82电子管引出帽连接尺寸GB3306，1～330624—82小功率电子管电性能测试方法GB3307—82小功率电子管灯丝断续试验方法GB 3789,1~3789.24—83发射管电性能测试方法GB4597--84电子管名词术语
GB4728.5--84电气制图用图形符号第5部分：半导体普和电子管GB7273.1~7273.8—87盘封电子管测试方法GB7274—87电子管极间电容测试方法SJ26--79小功率电子管寿命试验方祛SJ349--73电子管灯丝电流和灯丝电压的测试方祛SJ2477—84发射管灯丝断续通电试验方法PRC/001/1981.4中国电子元器件质盘认证章程1.3单位、符号和名词术语
本规范所涉及的电子管的单位、图形符号、文字符号和名词术语，应从1.2《有关文件》所列的标准中选取，或根据上述列出的标准原则导出，并加以说明。1.4标志
电子管的详细规范应规定下列标志：1.4.1电子管上和（或）包装上应有如下的标志：制造厂商标
型号，
制造年月或检验批的周号
d．合格标志或认证合格标志，
e：其它。
1.4.2包装箱上应注有符合GB191一73《包装储运指示标志》中有关要求的标志。对认证合格产品应打上认证标志。
1.4.3电子管若采用了可能造成危害的材料时，应按国家有关安全的要求注明。2 质量评定程序
2.1制造的初始阶段
制造的初始阶段，是指电子管装架、封接、排气及老炼等工序。此阶段禁止转包给其它厂家。
2.2结构类似的电子管
当具有共同性能的几种管型同时或连续生产时，其共同性能可以从其中一种管型的产品中抽样检验，其结果可以代替其余管型的检验。允许共同性能和检验项目如下：2.2.1管壳
。外形尺寸*
b.气候试验。
2.2.2管基
外形尺寸，
气候试验。
2.2.8引出端
接端强度【GB2423.29—82试验U（出端及整体安装件强度）。2.2.4 灯丝

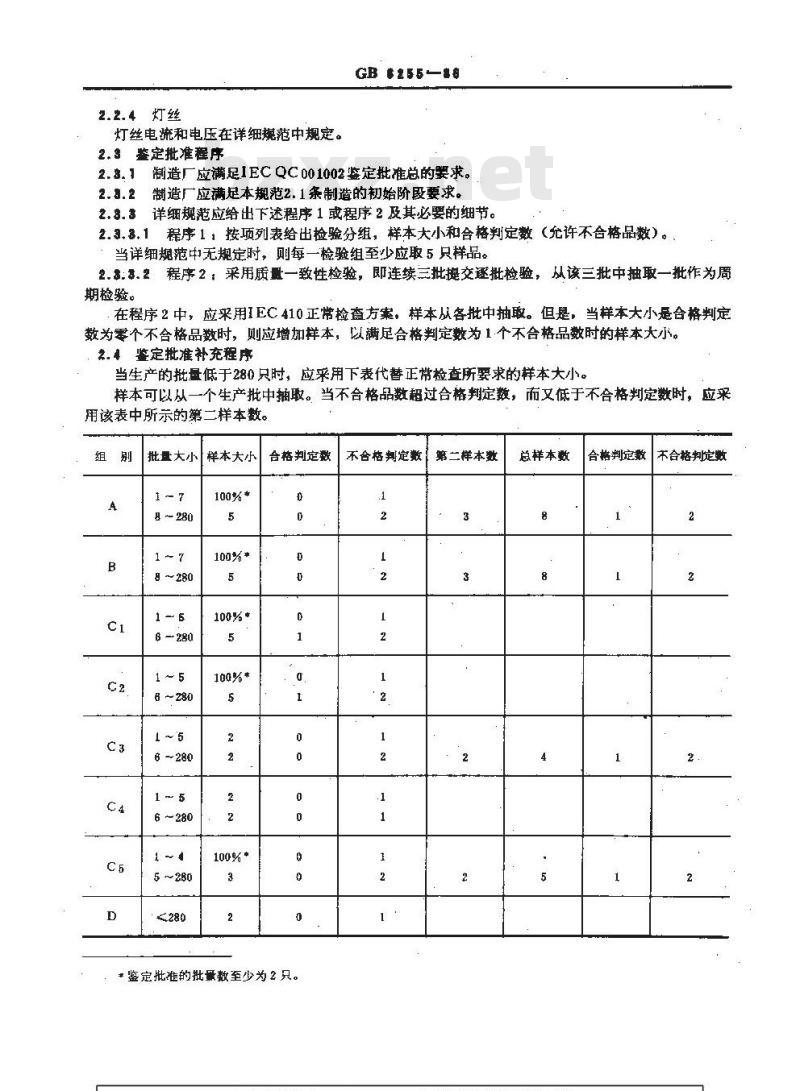

灯丝电流和电压在详细规范中规定。2.3整定批准程序
GB *255要8
2.3.1制造厂应满足IECQC001002鉴定批准总的要求。2.3.2制造厂应满足本规范2.1条制造的初始阶段要求。2.8.3详细规范应给出下述程序1或程序2及其必要的细节。2.3.8.1程序1按项列表给出检验分组，样本大小和合格判定数（允许不合格品数）。当详细规范中无规定时，则每一检验组至少应取5只样品。2.3.3.2程序2采用质量一致性检验，即连续三批握交逐批检验，从该三批中抽取一批作为周期检验。
在程序2中，应采用IEC410正常检查方案，样本从各批中抽取。但是，当样本大小是合格判定数为零个不合格品数时，则应增加样本，以满足合格判定数为1·个不合格品数时的样本大小。2.4鉴定批准补充程序
当生产的批量低于280只时，应采用下表代替正常检查所要求的样本大小。样本可以从一个生产批中抽取。当不合格品数超过合格判定数，而又低于不合格判定数时，应采用该表中所示的第二样本数。
批量大小
8~ 280
8～280
6 280
6 ～280
6 ~ 280
样本大小
合格判定数
*鉴定批准的批量数至少为 2 只。第二样本数
不合格判定数
总样本数
合格判定数
不合格判定败
GB 6266—86

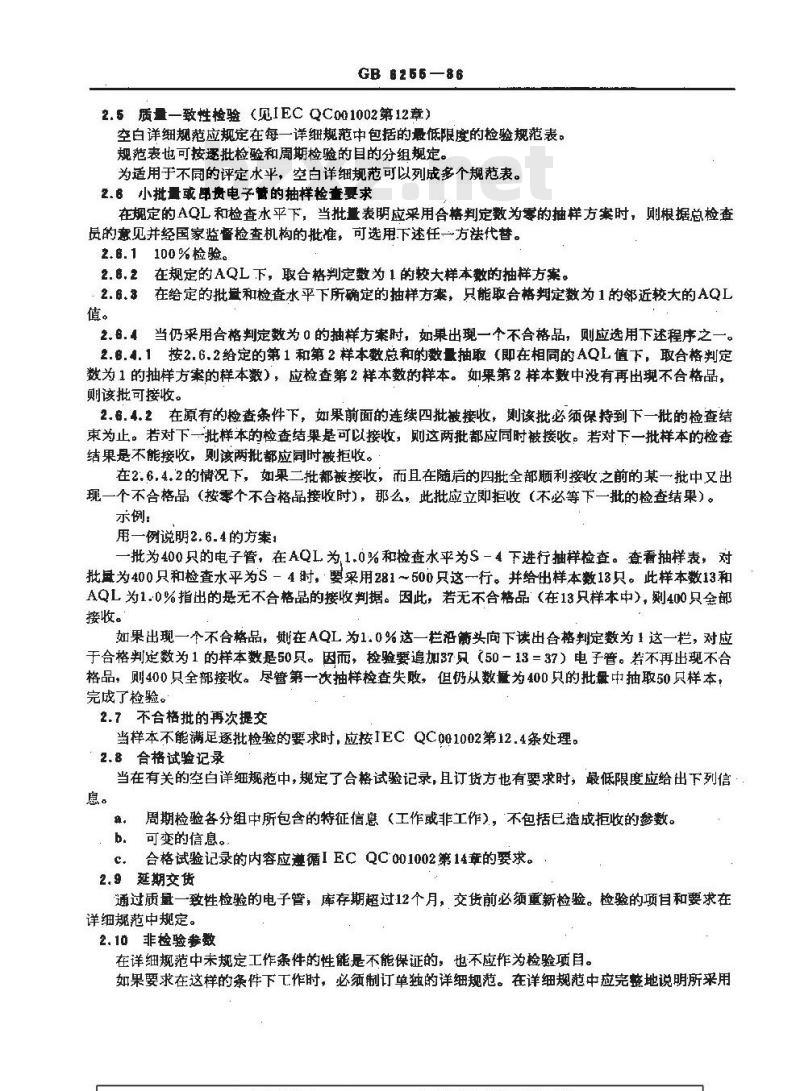

2.5质量一致性检验（见IECQC001002第12章）空白详细规范应规定在每一详细规范中包括的最低限度的检验规范表。规范表也可按逐批检验和周期检验的目的分组规定。为适用于不同的评定水平，空白详细规范可以列成多个规范表。2,归小批最或昂贵电子管的抽样检查要求在规定的AQL和检查水平下，当批量表明应采用合格判定数为零的抽样方案时，则根据总检查员的意见并经国家监督检查机构的批准，可选用下述任一方法代替。2.6.1 100%检验。
2.6.2在规定的AQL下，取合格判定数为1的较大样本数的抽样方案。2.6.3在给定的批和检查水平下所确定的抽样方案，只能取合格判定数为 1的邻近较大的AQL值。
2.6.4当仍采用合格判定数为0 的抽样方案时，如果出现一个不合格品，则应选用下述程序之一。2.6.4.1按2.6.2给定的第1和第2样本数总和的数量抽取（即在相同的AQL值下，取合格判定数为1的抽样方案的样本数），应检查第2样本数的样本。如果第2样本数中没有再出现不合格品，则该批可接收。
2.6.4.2在原有的检查条件下，如果前面的连续四批被接收，侧该批必须保持到下一批的检查结束为止。若对下一批样本的检查结果是可以接收，则这两批都应同时被接收。若对下一批样本的检查结果是不能接收，则该两批都应同时被拒收。在2.6.4.2的情况下，如果二批都被接收，而且在随后的凹批全部顺利接收之前的某一批中又出现一个不合格品（按零个不合格品接收时），那么，此批应立即拒收（不必等下一批的检查结果）。示例：
用一例说明2.6.4的方案
批为400只的电子管，在AQL为,1.0%和检查水平为S一4下进行抽样检查。查看抽样表，对批盘为400只和检查水平为S－4时，要采用281～500只这一行。并给出样本数13只。此样本数13和AQL为10%指出的是无不合格品的接收判据。因此，若无不合格品（在13只样本中），剩400只全部接收。
如果出现一个不合格品，划在AQL为1.0%这一栏沿篇头向下读出合格判定数为1这一栏，对应于合格判定数为1的样本数是50只。因而，检验要追加37只（50一13=37）电子管。差不再出现不合格品，则400只全部接收。尽管第一次抽样检查失败，但仍从数量为400只的批量中抽取50只样本，完成了检验。
2.7不合格批的再次提交
当样本不能满足逐批检验的要求时，应按IECQC001002第12.4条处理。2.8合格试验记录
当在有关的空白详细规范中，规定了合格试验记录，且订货方也有要求时，最低限度应给出下列信：息。
周期检验各分组中所包含的特征信息（工作或非工作），不包括已造成拒收的参数b可变的信息。
C.合格试验记录的内容应遵循IECQC(01002第14章的要求。：2.9延期交货
通过质量一致性检验的电子管，库存期超过12个月，交货前必须重新检验。检验的项目和要求在详细规范中规定。
2.10非检验参数
在详细规范中未规定工作条件的性能是不能保证的，也不应作为检验项目。如果要求在这样的条件下工作时，必须制订单独的详细规范。在详细规范中应完整地说明所采用GB 625586

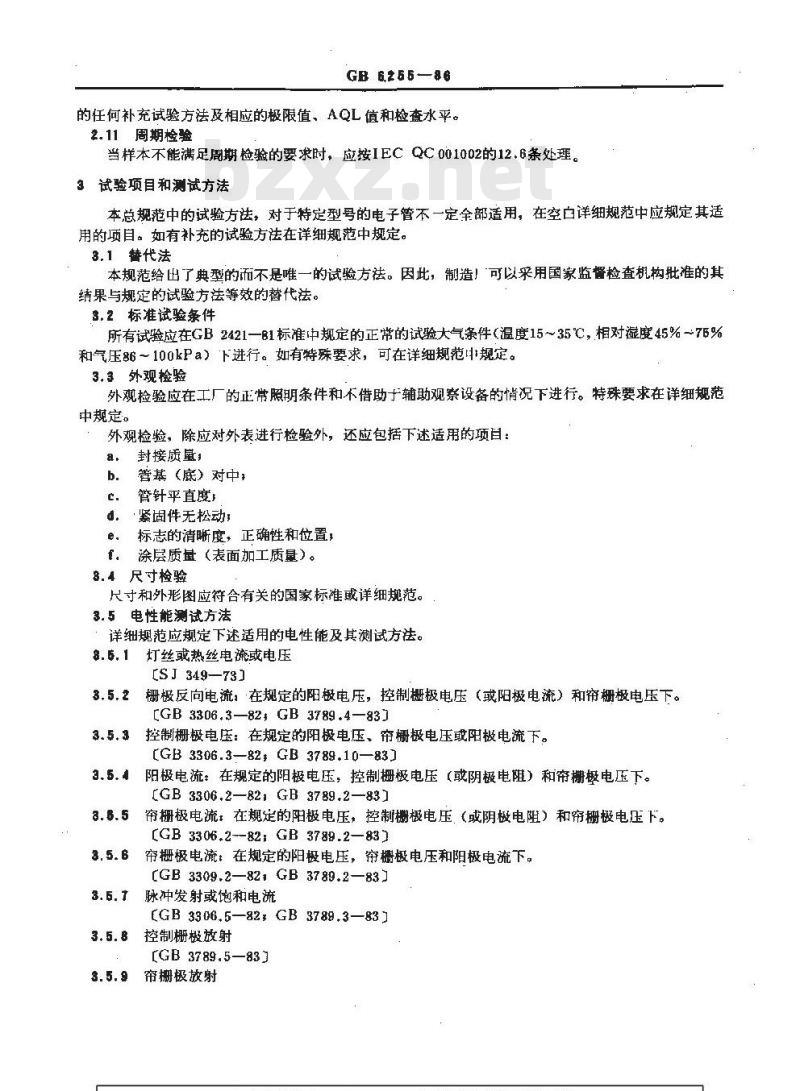

的任何补充试验方法及相应的极限值、AQL值和检查水平。2.11 周期检验
当样本不能满足周期检验的要求时，应按IEC QC 001002的12,6条处理。3试验项目和测试方法
本总规范中的试验方法，对于特定型号的电子管不一定全部适用，在空白详细规范中应规定其适用的项自。如有补充的试验方法在详细规范中规定。8.1替代法
本规范给出了典型的而不是唯一的试验方法。因此，制造！“可以采用国家监督检查机构批准的其结果与规定的试验方法等效的替代法。3.2标准试验条件
所有试验应在GB2421一B1标准中规定的正常的试验大气条件（温度15~35℃，相对湿度45%75%和气压86～100kPa）下进行。如有特殊要求，可在详细规范中规定。3.3 外观检验
外观检验应在工厂的正常照期条件和不借助于辅助观察设备的情况下进行。特殊要求在详细规范中规定。
外观检验，除应对外表进行检验外，还应包括下述适用的项目：封接质：
管基（底）对中，
管针平直度
d。紧固件无松动；
标志的清晰度，正确性和位置，e.
f．涂层质量（表面加工质量）。8.4尺寸检验
尺寸和外形图应符合有关的国家标准或详细规范。3.5电性能测试方法
详细规范应规定下述适用的电性能及其测试方法。8.6.1
灯丝或热丝电流或电压
[SJ 349-—73]
栅极反向电流：在规定的阳极电压，控制栅极电压（或阳极电流）和帘栅极电压下。[GB 3306.3—82, GB 3789.4—83]控制栅极电压：在规定的阳极电压、帘栅极电压或阳极电流下。3.5.3
[GB 3306.3—82,GB3789.10—83]3.5.4
阳极电流：在规定的阳极电压，控制栅极电压（或阴极电阻）和帘棚极电压下。［GB3306.2—82GB3789.2—83]
帘栅极电流，在规定的阳极电压，控制榭极电压，（或阴极电阻）和帘栅极电压下。3.6.5*
[GB 3306.2-82; GB 3789.2—83]3.5.6帘栅极电流：在规定的阳极电压，帘栅极电压和阳极电流下。[GB 3309.2—82; GB 3789.2—83]3.6.7脉冲发射或饱和电流
［GB3306.5—82GB 3789.3—83】3.5.8
控制栅极放射
【GB3789.5—83]
帘榭极放射
[GB 3789,5—83]
GB 255—86
跨导和放大系数，在规定的电极电压和（或）电流下。[GE 3306.7—82 GB 3306.8—82; GB 3789.6—83]互调失真，在规定的工作条件下。[GB 3789.24—83, GB 7273.8—873增益：在规定的工作条件下。
GB7273.6--87)
极间绝缘电阻
(GB 3306.15-82, GB 3789.12——83]静态极间电容
[GB 7274—87]
输出功率，在规定的工作条件下[GB 3306.12—82 GB 3789.15—83]环境试验
引出端强度
[GB 2423.29—81试验U]
[GB 2423.5--81 试验Ea]
[GB 2423.6—81 试验Eb]
[GB 2423.10—81试验Fc]
恒定湿热试验
[GB2423.3-81试验Ca]】
3. 7耐久性试验
试验项自、条件和要求在详细规范中规定。2,8补充的试验方法
补充的试验方法应符合国家有关标准的规定。若无规定，则应在详细规范中具体写明。附加说明：
本标准由中华人民共和国电子工业部提出。本标准主要由774厂和电子I.业部标准化研究所起草。
