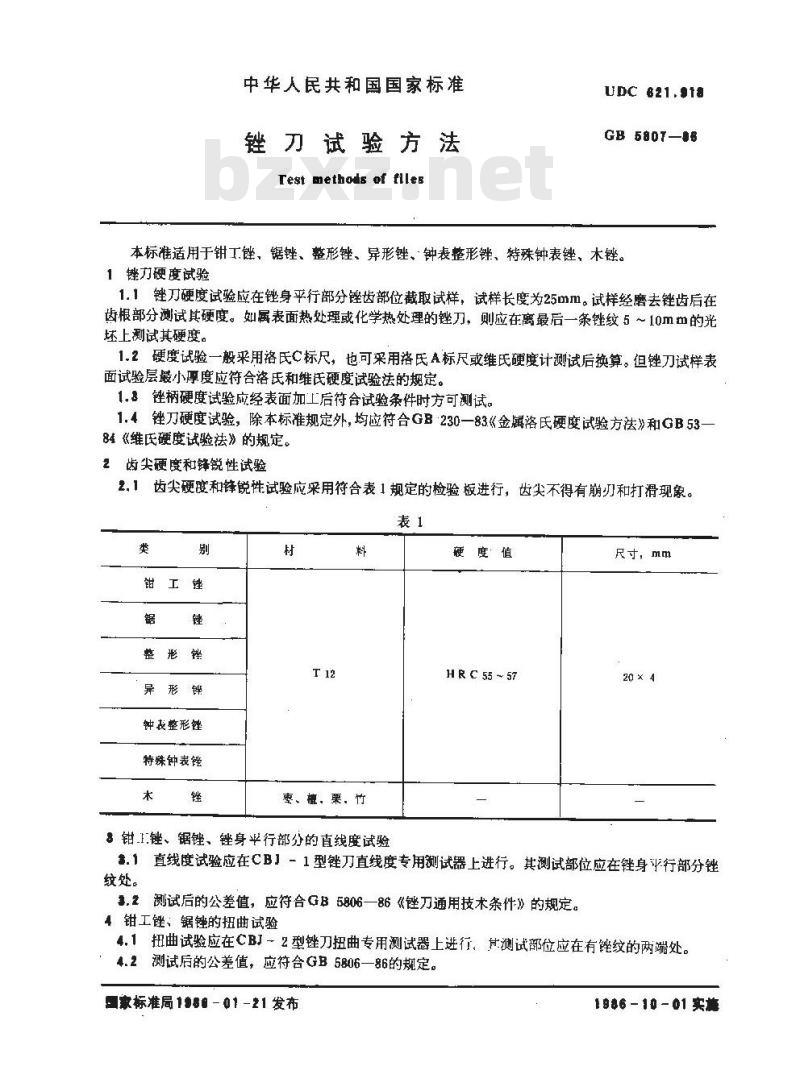

中华人民共和国国家标准
锉刀试验方法
Test methods of filles
UDC 621.$18
GB 580T-18
本标准适用于钳工锉、锯锉、整形锉、异形锉、钟表整形锉、特殊钟表锉、木锉。1锉力硬度试验
1.1锉刀硬度试验应在锉身平行部分锉齿部位截取试样，试样长度为25mm。试样经磨去锉齿后在齿根部分测试其硬度。如展表面热处理或化学热处理的锉刀，则应在离最后一条锉纹5～10mm的光坏上测试其硬度。
1.2硬度试验一般采用洛氏C标尺，也可采用洛氏A标尺或维氏硬度计测试后换算。但链刀试样表面试验层最小厚度应符合洛氏和维氏硬度试验法的规定。1.3锉柄硬度试验应经表面加工后符合试验条件时方可测试。1.4锉刀硬度试验，除本标准规定外，均应符合GB230—83《金属洛氏硬度试验方法》和GB53-84《维氏硬度试验法》的规定。2齿尖硬度和锋锐性试验
2.1齿尖硬度和锋锐性试验应采用符合表1规定的检验板进行，齿尖不得有崩刃和打滑现象。表1
整形锉
异形锉
钟表整形锂
特殊钟表锉
枣、植、栗、竹
硬度值
HRC55~57
尺寸，mm
20 × 4
8钳.1.锉、锯锉、锉身半行部分的直线度试验.1直线度试验应在CB」-1型链刀直线度专用测试器上进行。其测试部位应在锉身平行部分锉纹处。
.2测试后的公差值，应符合GB5806一86《锉刀通用技术条件》的规定。4钳工链、锯锉的扭曲试验
4.1扭曲试验应在CBJ-2型锉刀扭曲专用测试器上进行。其测试部位应在有锉纹的两端处。4.2测试后的公差值，应符合GB 5806—86的规定。国家标准局188 - 01 -21 发布
1986 -10 -01 实施
GB 5807-86

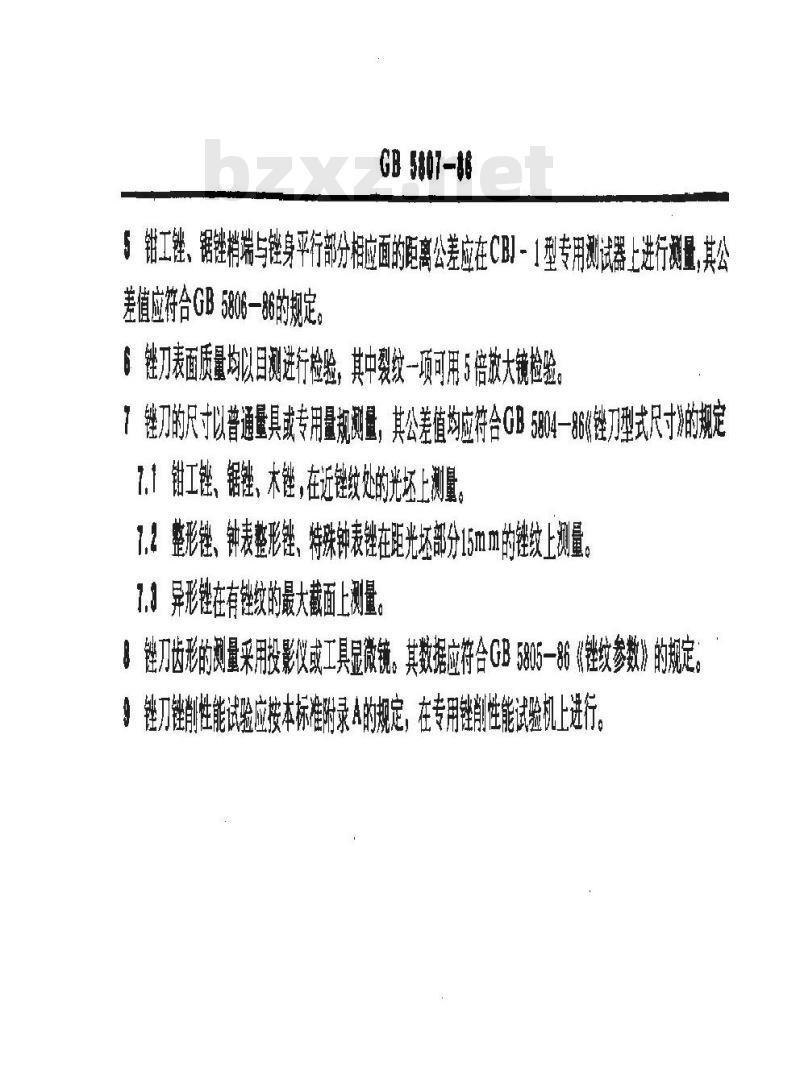

5 钳工链、锯链档端与链身平行部分相应面的距离公差应在CBI-1型专用测试器上进行测量,其公差值应符合GB5806-86的规定。
6锂刀表面质量均以目测进行检验，其中裂绞一项可用5倍放大镜检验7锉刀的尺寸以普通量具或专用量规测量，其公差值均应符合GB 5804-86锂刀型式尺寸》的规定7.1钳工链、锯锉、木锉，在近链纹处的光坏上测量1.2整形链、钟表整形链、特殊钟表链在距光坏部分15mm的链纹上测量1.）异形链在有锉纹的最大截面上测量。锂刀齿形的测量采用投影仪或工具显微镜。其数据应符合GB585-86《链纹参数》的规定。链刀链前性能试验应按本标准附录A的规定，在专用链性能试验机上进行GB 5*07—$6

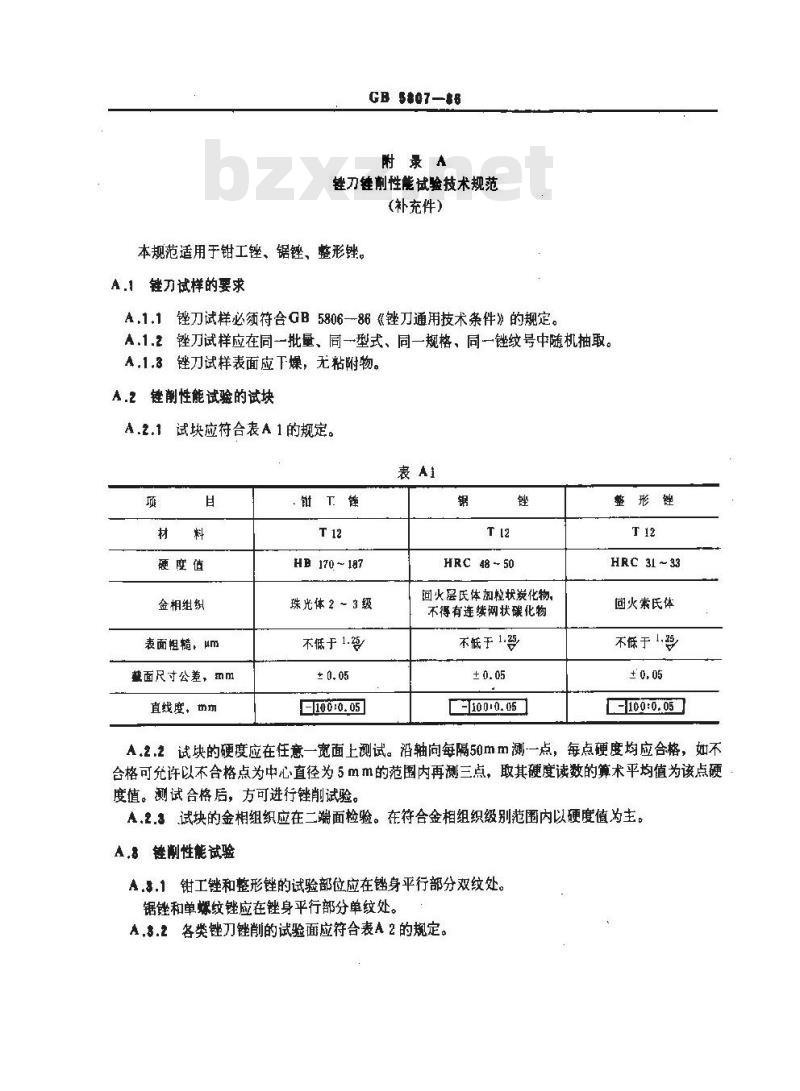

附录A
链刀链削性能试验技术规范
(补充件）
本规范适用于钳工锉、锯锉、整形锉，A.1锉刀试样的要求
A,1.1锉刀试样必须符合GB580686《链刀通用技术条件》的规定。A,1.2锉刀试样应在同一批量、同一型式、同一规格、同一锉纹号中随机抽取。A.1.3锉刀试样表面应下燥，无粘附物。A.2链削性能试验的试块
A.2.1试块应符合表A1的规定。
硬度值
金相组织
表面粗糙，μm
慧面尺寸公差，mm
直线度，m功
.钳T锂
HB 170 ~ 187
珠光体2 ~ 3级
不低于1.
HRC 48-50
回火层氏体加状炭化物，
不得有连续网状碳化物
不低于1
10 0: 0. 05
整形锉
HRC 31 ～33
回火索氏体
不于！
C-10 0:0: 05
A2.2试快的硬度应在任意一宽面上测试。沿轴向每隔50mm测-一点，每点硬度均应合格，如不合格可允许以不合格点为中心直径为5mm的范图内再测三点，取其硬度读数的算术平均值为该点硬度值。测试合格后，方可进行链削试验。A.2.3试块的金相组织应在二端面检验。在符合金相组织级别范围内以硬度值为主。A,8链刺性能试验

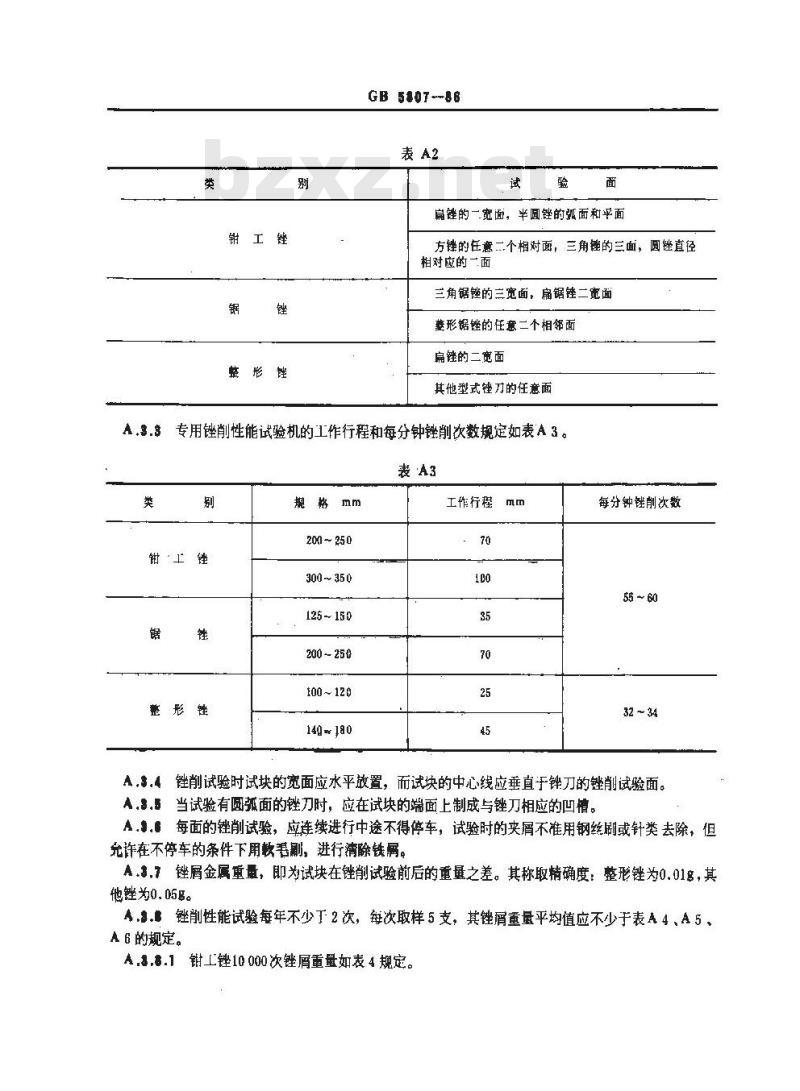

A.3.1钳工锉和整形链的试验部位应在锉身平行部分双纹处。锯锉和单螺纹锉应在锉身平行部分单纹处。A，.2各类锉刀锉削的试验面应符合表A2的规定。A.3.3
铜工锉
GB 5807--86
扁锉的一宽面，半圆锉的弧面和平面方锉的任意二个相对面，三角链的三面，圆锉直径相对应的一面
三角锯锉的三宽面，扇锯链二宽面整形锯锉的任意二个相邻面
扇锉的二宽面
其他型式锉刀的任意面
专用锉削性能试验机的工作行程和每分钟锉削次数规定如表A3。表·A3
钳工链
整形锉
规格mm
201~250
300~350
125 ~150
200 -25 0
100~120
工作行程
每分钟链削次数
55 60
32 ~ 34
A，3.4链削试验时试块的宽面应水平放置，而试块的中心线应垂直于锉刀的链削试验面。A，3.5当试验有圆孤面的锉刀时，应在试块的端面上制成与锉刀相应的凹情。A，.每面的锉削试验，应连续进行中途不得停车，试验时的夹屑不准用钢丝刷或针类去除，但允许在不停车的条件下用软君副，进行清除铁屑。A.3.7锉屑金属重量，即为试块在锉削试验前后的重量之差。其称取精确度：整形锉为0.01名，其他锉为0.05g。
4，3.锉削性能试验每年不少丁2次，每次取样5支，其锉屑重量平均值应不少于表A4、A5、A6的规定。

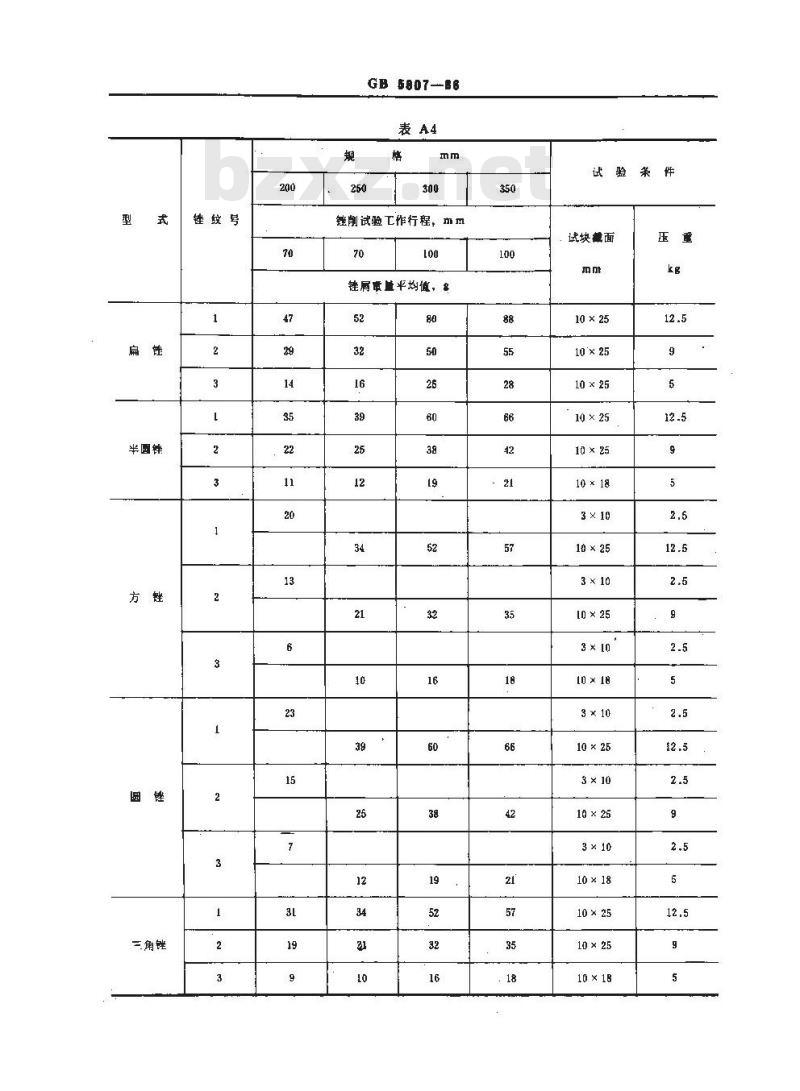

A.3.8.1钳工锉10000次链屑重量如表4规定。型
半圆铁
三角链
锉蚊号
GB 5807--B6
削试验工作行程，功m
链屑章平均值，8
试验案件
试块截面
10 × 25
10×25
10 ×25
10 ×25
10 × 25
10×18
10 ×25
3 ×10
[0 × 25
3 × 10
10 ×18
3 × 10
10×25
10 × 25
10 ×18
10 ×25
10 × 25
10 ×18www.bzxz.net
兰角锯锉
(普通型）
扁锯锉
菱形锅链
齐头扁锉
GB 5807—86
锯锉10000次锉屑重量如表A5规定。表A5
锂纹号
20条链纹
18条链纹
链削试验工作行程，Ⅱ m
链屑重量平均值，g
整形锉5000次锉屑重量如表A6规定。表A6
链纹号
链削试验工作行程，mm
链屑重量平均值，mg
其他型式锉刀进行1000次锉削后齿尖不得有打滑现象。250
验条件
试块截面
10 ×10
10 ×10
10 ×18
10 ×10
18 × 10
10×10
10×10
试验条件
试块截面
10 ×2. 5
注：表A4、A5、A6中的压重，未包括试验机床试块进给机构及记录机构的磨力。压
本标准由中华人民共和国轻工业部提出，由全国工具五金标准化中心归口本标准主要起草人徐宝、成金海、江天林、姜数龙。白本标实施之日起，原轻工业部标准G138《刀》G1369《整形》作度。
