【国家标准(GB)】 机械制图 齿轮画法

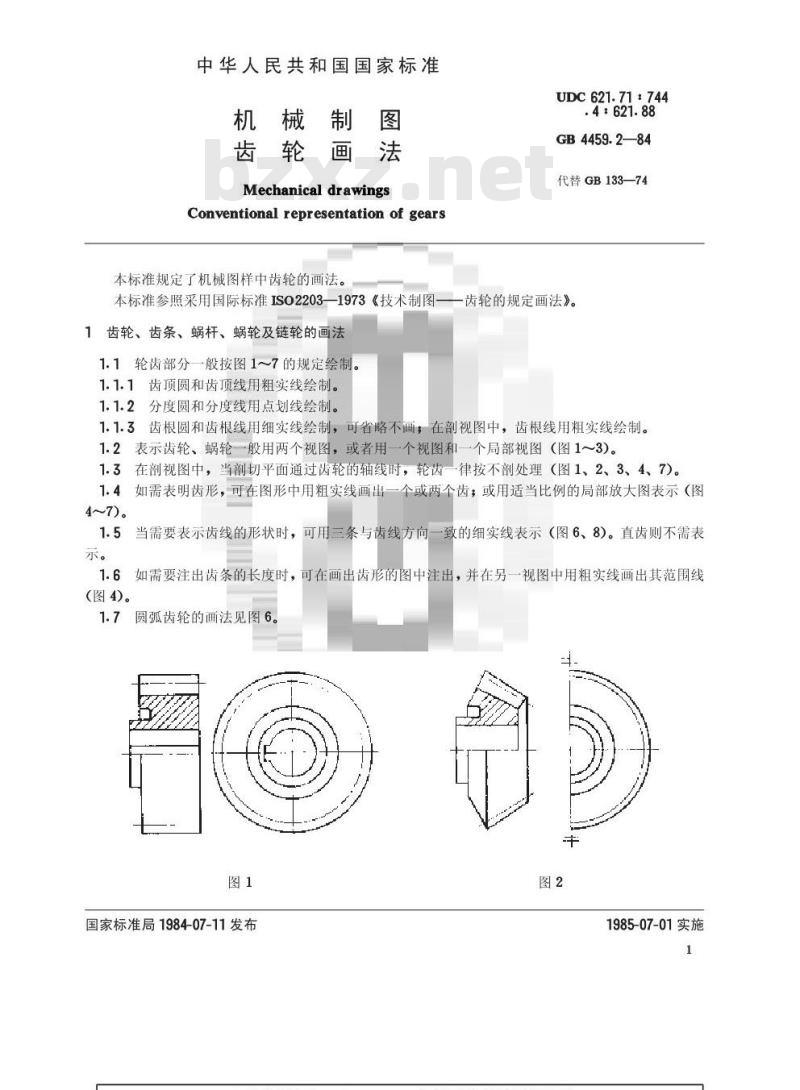

中华人民共和国国家标准
机械制图
齿轮画法
Mechanical drawings
Conventional representation of gears本标准规定了机械图样中齿轮的画法。UDC621.71：744
.4:621.88
GB4459.2—84
代替GB133—74

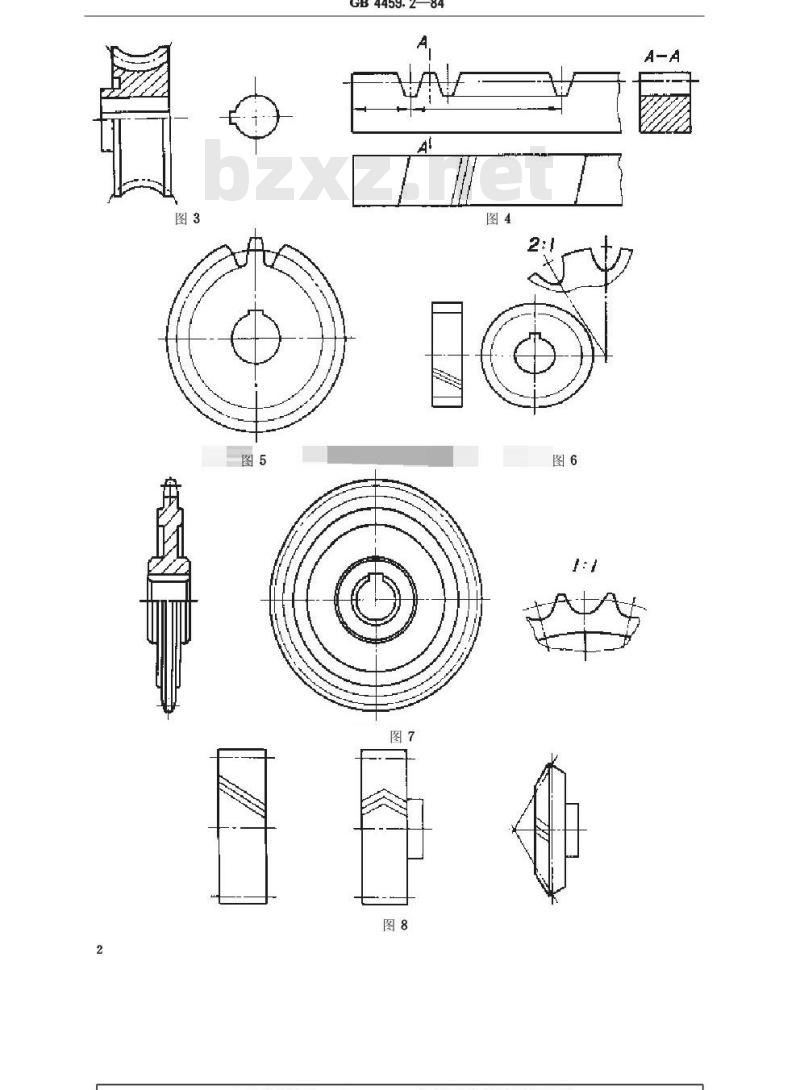

本标准参照采用国际标准ISO2203—1973《技术制图—齿轮的规定画法》。1齿轮、齿条、蜗杆、蜗轮及链轮的画法1.1轮齿部分一般按图1～7的规定绘制。1.1.1齿顶圆和齿顶线用粗实线绘制。1.1.2分度圆和分度线用点划线绘制。1.1.3齿根圆和齿根线用细实线绘制，可省略不画，在剖视图中，齿根线用粗实线绘制。1.2表示齿轮、蜗轮般用两个视图，或者用一个视图和一个局部视图（图1～3）。1.3在剖视图中，当剖切平面通过齿轮的轴线时，轮齿一律按不剖处理（图1、2、3、4、7)。1.4如需表明齿形，可在图形中用粗实线画出一个或两个齿，或用适当比例的局部放大图表示（图4~7)。
1.5当需要表示齿线的形状时，可用三条与齿线方向一致的细实线表示（图6、8)。直齿则不需表示。
1.6如需要注出齿条的长度时，可在画出齿形的图中注出，并在另一视图中用粗实线画出其范围线(图4)。
1.7圆弧齿轮的画法见图6。
国家标准局1984-07-11发布
1985-07-01实施
GB4459.2—84

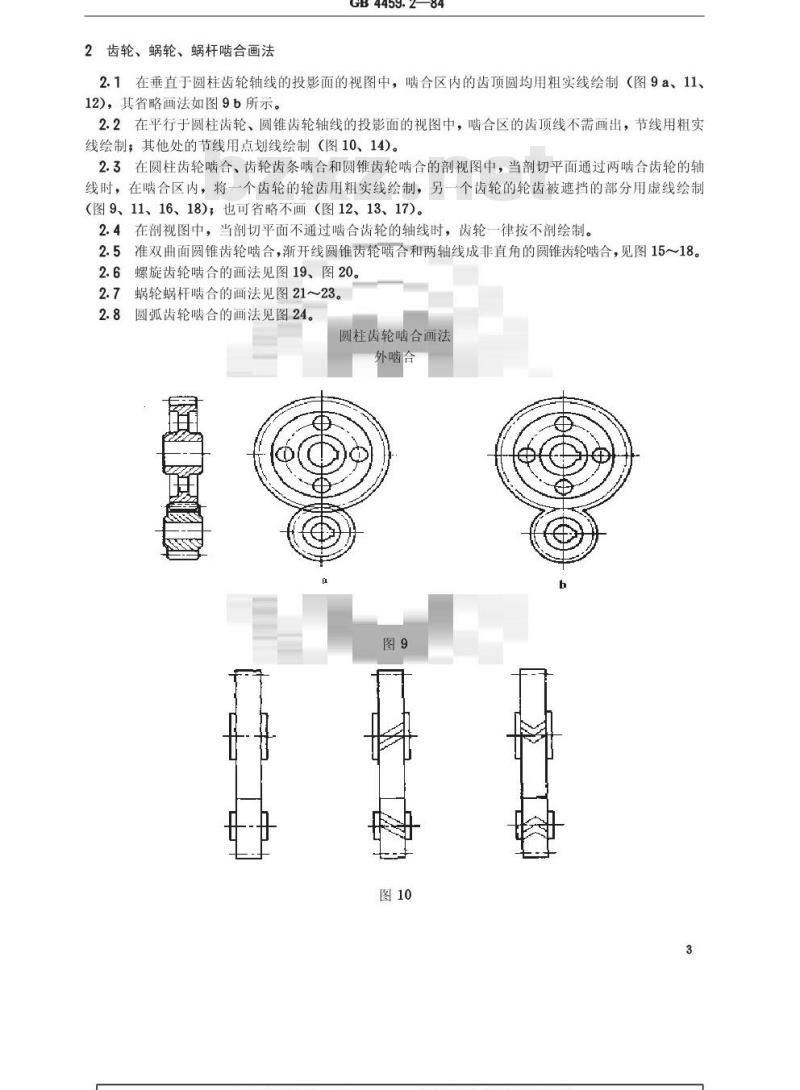

2齿轮、蜗轮、蜗杆啮合画法
GB4459.2—84
2.1在垂直于圆柱齿轮轴线的投影面的视图中，啮合区内的齿顶圆均用粗实线绘制（图9a、11、12)，其省略画法如图9b所示。
2.2在平行于圆柱齿轮、圆锥齿轮轴线的投影面的视图中，啮合区的齿顶线不需画出，节线用粗实线绘制；其他处的节线用点划线绘制（图10、14)。2.3在圆柱齿轮啮合、齿轮齿条啮合和圆锥齿轮啮合的剖视图中，当剖切平面通过两啮合齿轮的轴线时，在啮合区内，将一个齿轮的轮齿用粗实线绘制，另一个齿轮的轮齿被遮挡的部分用虚线绘制（图9、11、16、18)；也可省略不画（图12、13、17)。2.4在剖视图中，当剖切平面不通过啮合齿轮的轴线时，齿轮一律按不剖绘制。2.5准双曲面圆锥齿轮啮合，渐开线圆锥齿轮啮合和两轴线成非直角的圆锥齿轮啮合，见图1518。2.6螺旋齿轮啮合的画法见图19、图20。2.7蜗轮蜗杆啮合的画法见图21～23。2.8圆弧齿轮啮合的画法见图24。圆柱齿轮啮合画法

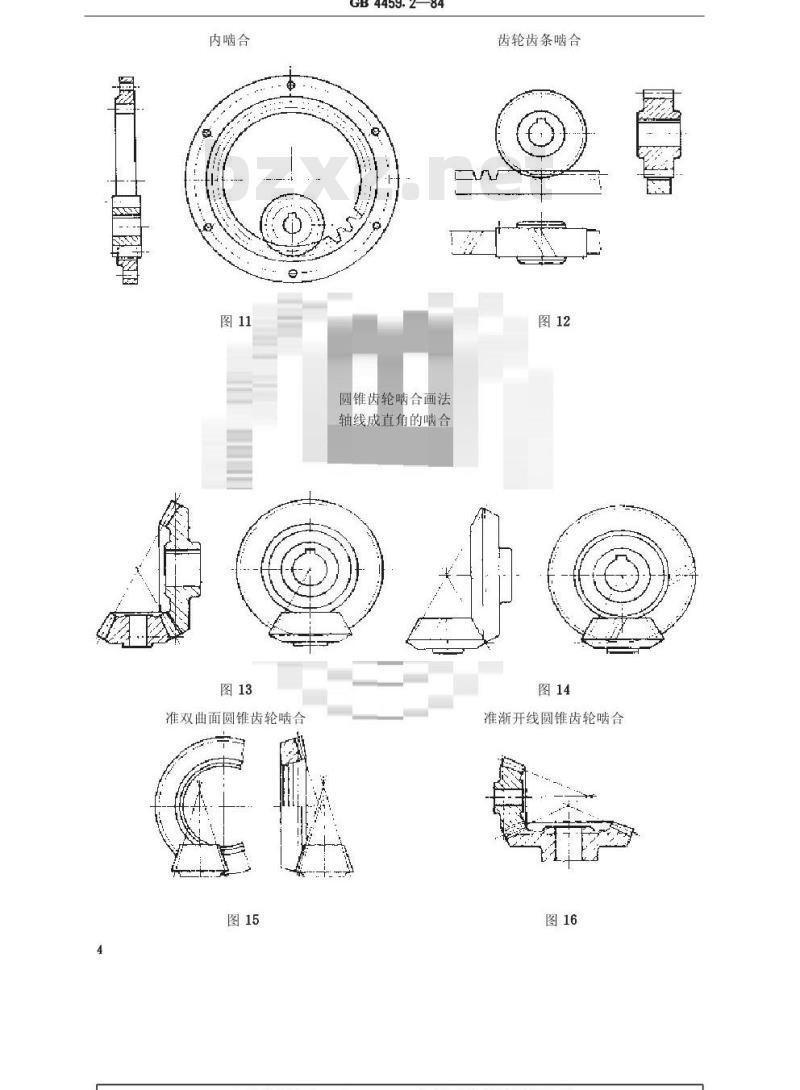

内啮合
准双曲面圆锥齿轮啮合
GB4459.2—84
圆锥齿轮喷合画法
轴线成直角的啮合
齿轮齿条啮合
准渐开线圆锥齿轮啮合

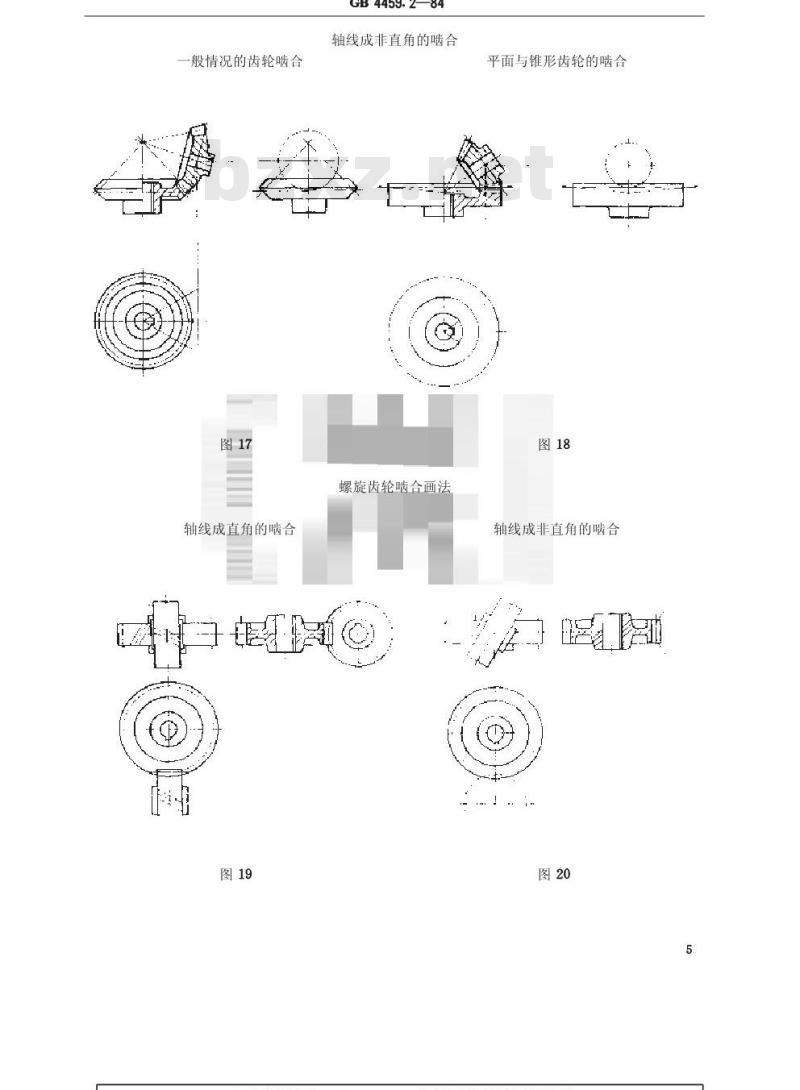

一般情况的齿轮啮合
轴线成直角的啮合
GB4459.2—84
轴线成非直角的啮合
螺旋齿轮啮合画法
平面与锥形齿轮的啮合
轴线成非直角的啮合
GB4459.2—84
蜗轮蜗杆啮合画法
圆柱蜗杆啮合
弧面蜗杆啮合
圆弧齿轮畸合画法
GB4459.2—84
附录A
齿轮图样格式示例
（参考件）
本附录仅列举出圆柱齿轮（图A1)、圆锥齿轮（图A2)、蜗杆（图A3）和蜗轮（图A4）的图样格式。
图中的参数表一般放在图样的右上角。参数表中列出的参数项目可根据需要增减，检验项目按功能要求而定。图样中的技术要求一般放在该图样的右下角7
GB4459.2—84
法尚板
导读出
挥改等级bzxZ.net
(检验试三)
技术要求
GB4459.2—84
一标滤栏
蝶坑方向
琴蕊向
变位系数
精度等
快益要
轴向齿形
GB4459.2—84
法齿形
蜗忙型式
鞋向境数
齿形斯
螺痴方向
技术要求
GB4459.2—84
（标题档）
粥面模
精度等级
蜗杆形式
频战方向
（险验项日
技术要求
