【国家标准(GB)】 机械制图 尺寸注法

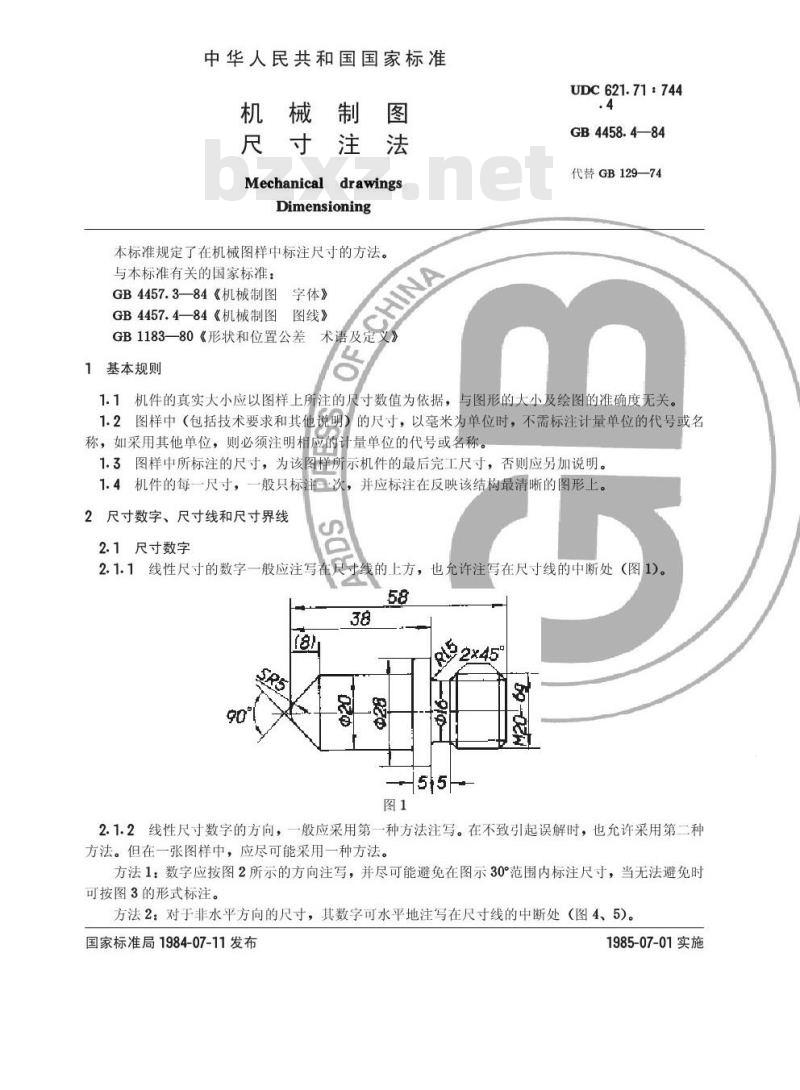

中华人民共和国国家标准
机械制图
尺寸注法
Mechanicaldrawings
Dimensioning
本标准规定了在机械图样中标注尺寸的方法。与本标准有关的国家标准：
GB4457.3—84《机械制图字体》GB4457.4—84《机械制图图线》GB1183—80《形状和位置公差
1基本规则
术语及定义》
UDC621.71:744
GB4458.4—84
代替GB129—74
1.1机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。1.2图样中（包括技术要求和其他说明）的尺寸，以毫米为单位时，不需标注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
1.3图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。1.4机件的每一尺寸，
一般只标
2尺寸数字、尺寸线和尺寸界线
2.1尺寸数字
并应标注在反映该结构最清晰的图形上。2.1.1线性尺寸的数字一般应注写在尺寸线的上方，也允许注写在尺寸线的中断处（图1)。58

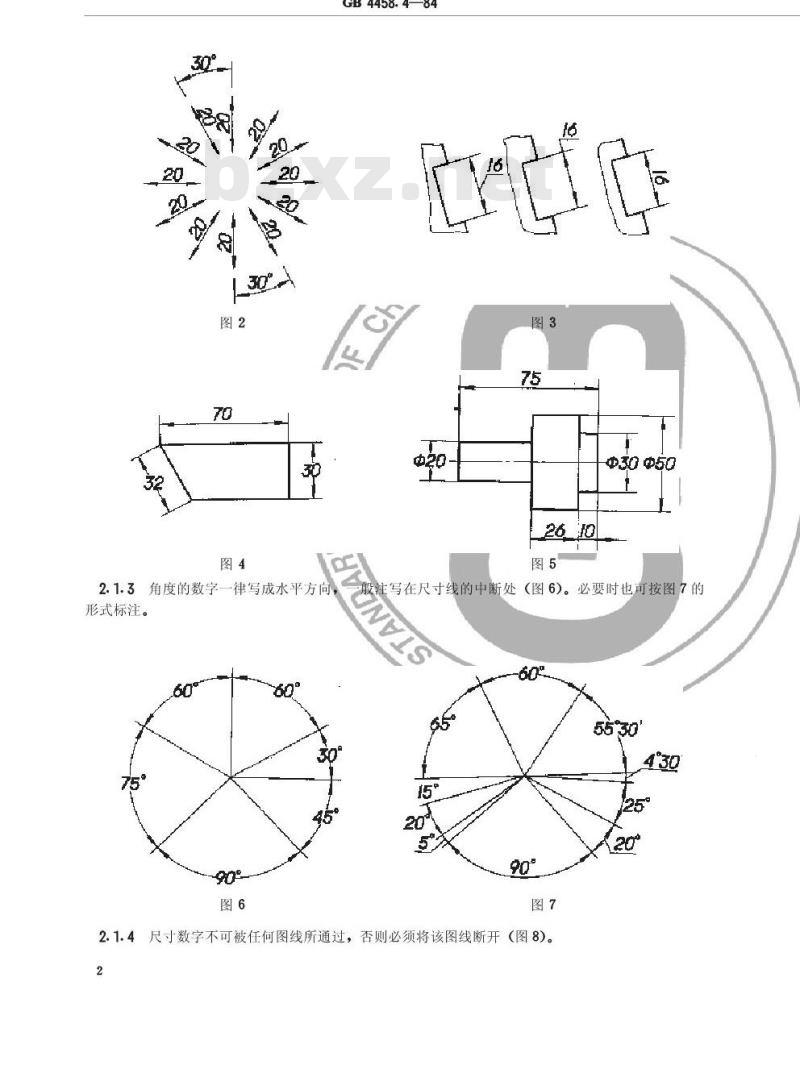

2.1.2线性尺寸数字的方向，一般应采用第一种方法注写。在不致引起误解时，也允许采用第二种方法。但在一张图样中，应尽可能采用一种方法。方法1：数字应按图2所示的方向注写，并尽可能避免在图示30°范围内标注尺寸，当无法避免时可按图3的形式标注。
方法2：对于非水平方向的尺寸，其数字可水平地注写在尺寸线的中断处（图4、5）。国家标准局1984-07-11发布
1985-07-01实施
2.1.3角度的数字一律写成水平方向，形式标注。
GB4458.4—84
p30@50
般注写在尺寸线的中断处（图6）。必要时也可按图7的430
2.1.4尺寸数字不可被任何图线所通过，否则必须将该图线断开（图8。2
2.2尺寸线
GB4458.4—84
3-M6-6H

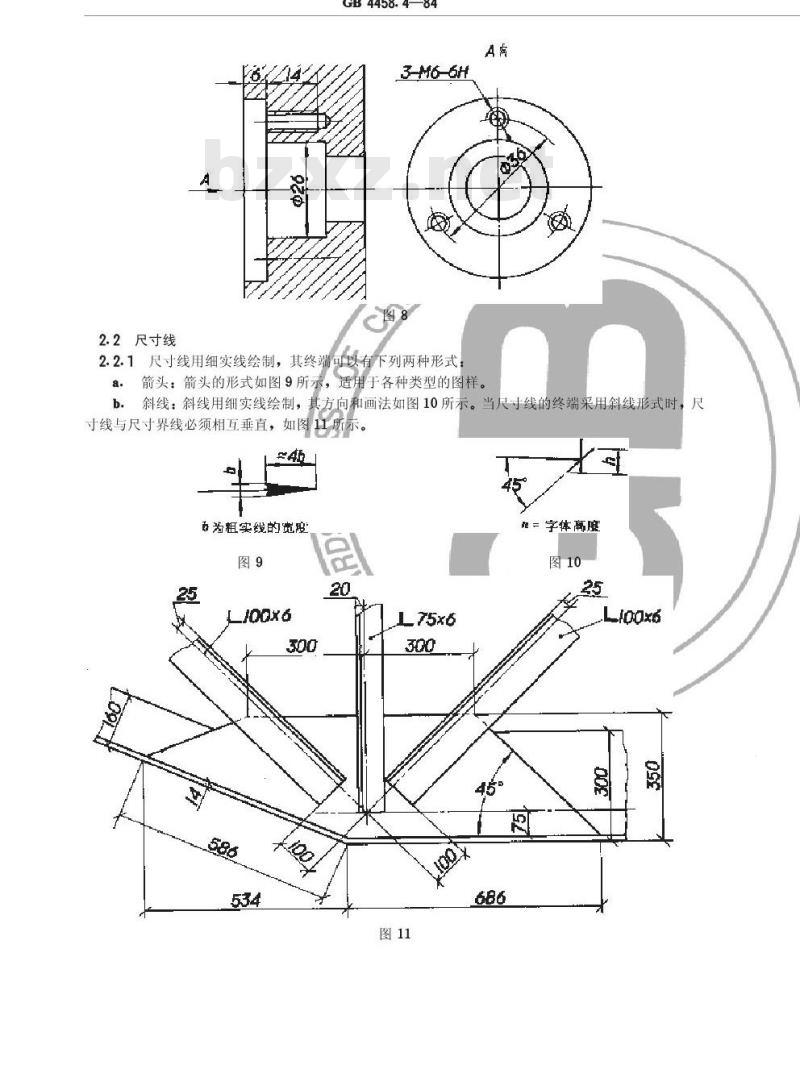

2.2.1尺寸线用细实线绘制，其终端可有下列两种形式
箭头：箭头的形式如图9所示，适用于各种类型的图样。a.
斜线：斜线用细实线绘制，
向和画法如图10所示。当尺寸线的终端采用斜线形式时，尺寸线与尺寸界线必须相互垂直，如图11所示。
为粗实线的宽度
L1o0x6
路=字体度
Li00xs
GB4458.4—84

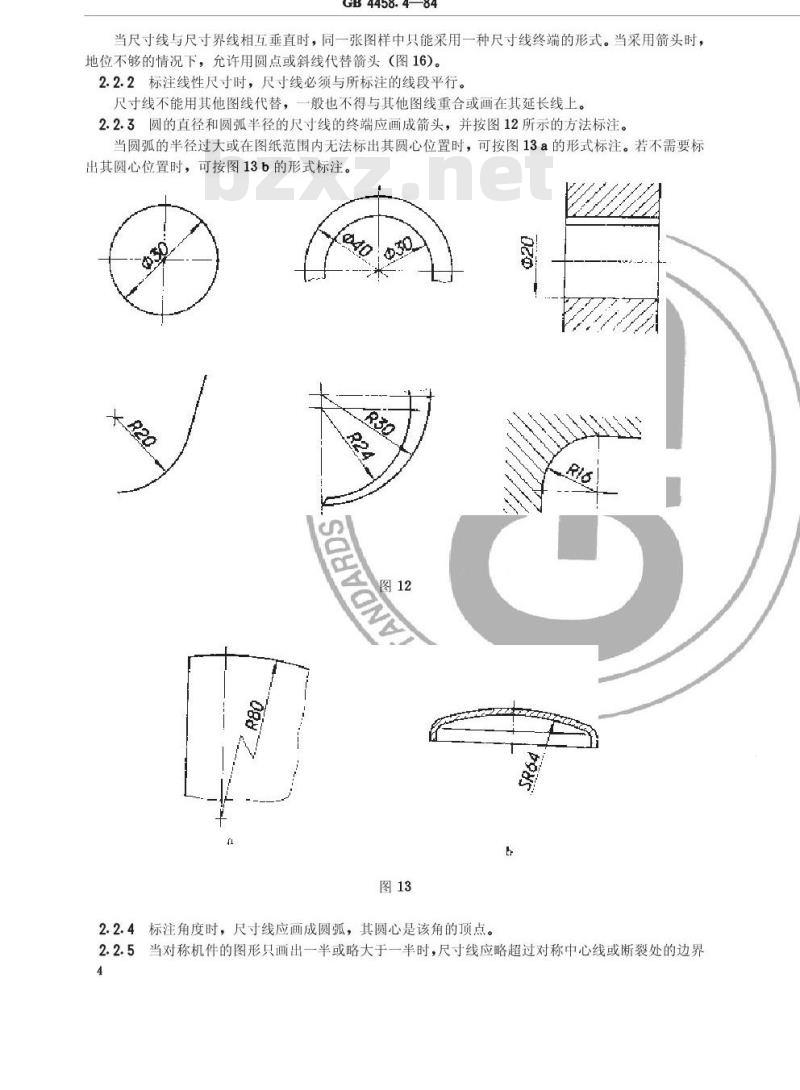

当尺寸线与尺寸界线相互垂直时，同一张图样中只能采用一种尺寸线终端的形式。当采用箭头时，地位不够的情况下，允许用圆点或斜线代替箭头（图16)。2.2.2标注线性尺寸时，尺寸线必须与所标注的线段平行。尺寸线不能用其他图线代替，一般也不得与其他图线重合或画在其延长线上。2.2.3圆的直径和圆弧半径的尺寸线的终端应画成箭头，并按图12所示的方法标注。当圆弧的半径过大或在图纸范围内无法标出其圆心位置时，可按图13a的形式标注。若不需要标出其圆心位置时，可按图13b的形式标注。2
2.2.4标注角度时，尺寸线应画成圆弧，其圆心是该角的顶点。2.2.5当对称机件的图形只画出一半或略大于一半时，尺寸线应略超过对称中心线或断裂处的边界4
GB4458.484

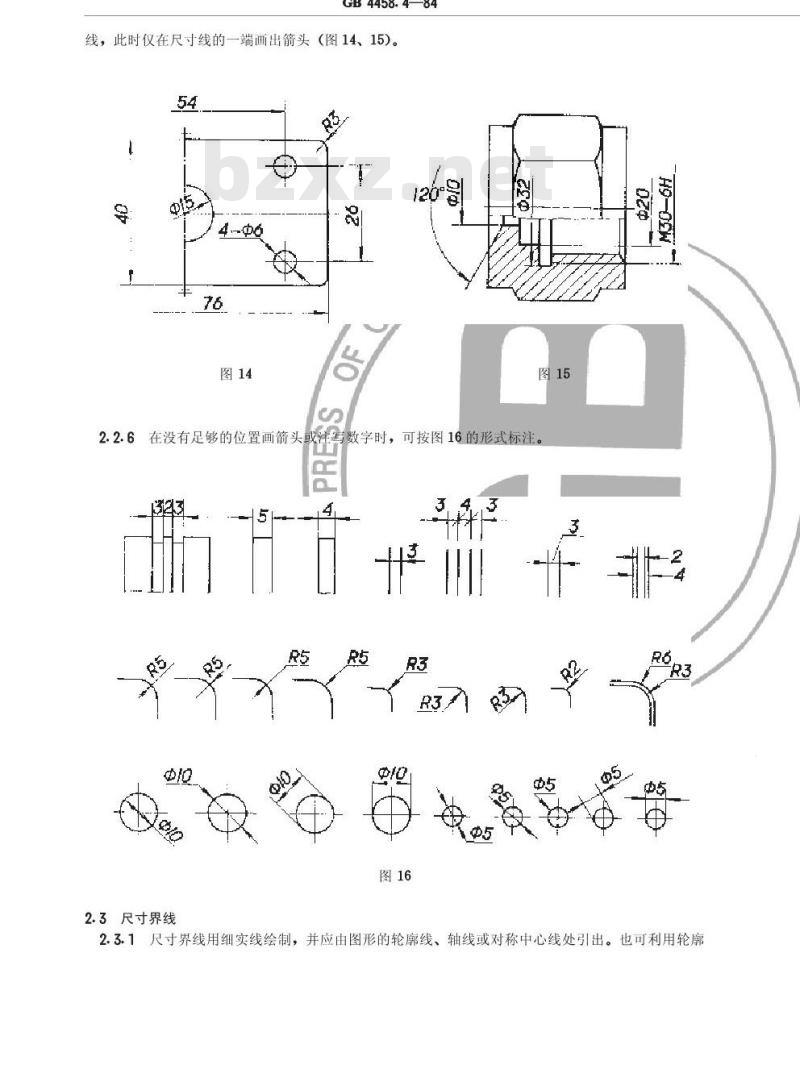

线，此时仅在尺寸线的一端画出箭头（图14、15）。54
2.2.6在没有足够的位置画箭头或2.3尺寸界线
与数字时，可按图16的形式标注。R3
2.3.1尺寸界线用细实线绘制，并应由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓GB4458.4—84
线、轴线或对称中心线作尺寸界线（图8、17）。64
2.3.2当表示曲线轮廓上各点的坐标用ty
5555558
尺寸线或其延长线作为尺寸界线（图18、19）。1Qo
GB4458.4—84
2.3.3尺寸界线一般应与尺寸线垂直，必要时才允许倾斜（图20)。45
2.3.4在光滑过渡处标注尺寸时，必须用细实线从它们的交点处引出尺寸界线（图将轮愿线延长，
20)。
2.3.5标注角度的尺寸界线应沿径向引出（图21）。标注弦长或弧长的尺寸界线应平行于该弦的垂直平分线（图22、23），当弧度较大时，图21
3标注尺寸的符号
J沿径向引出（图24)。wwW.bzxz.Net
3.1标注直径时，应在尺寸数字前加注符号“s”；标注半径时，应在尺寸数字前加注符号“R”，标注球面的直径或半径时，应在符号“”或“R”前再加注符号“s”（图25)。对于螺钉、铆钉的头部，轴（包括螺杆）的端部以及手柄的端部等，在不致引起误解的情况下可省略符号“s\（图26)。
GB4458.4—84
9加注符号“～”（图23、
3.2标注弧长时，应在尺寸数字
图24）
3.3标注参考尺寸时，应将尺寸数字加上圆括弧（图27）。S
004928552
3.4标注剖面为正方形结构的尺寸时，可在正方形边长尺寸数字前加注符号“■”（图28a、c）8
GB4458.4—84
或用“B×B”（图28b、d，B为正方形的边长）注出。口14
3.5标注板状零件的厚度时，可
寸数字前加注符号“s”（图29）。40
3.6当需要指明半径尺寸是由其他尺寸所确定时，应用尺寸线和符号“R”标出，但不要注写尺寸数字（图30)。
3.7标注斜度或锥度时，可按表1所示的方法标注，斜度和锥度的符号如图31a和图31b所示。符号的线宽为1。符号的方向应与斜度、锥度的方向一致。必要时可在标注锥度的同时，在括号中注出其角度值。E
简化注法
锥度标注示例
号-54337
*a为锥角。
GB4458.4—84
斜度标注示例
GB4458.4—84
4.145°的倒角可按图32的形式标注，非45°的倒角应按图33的形式标注。1x45°
4.2若图样中圆角或倒角的尺寸全“全部圆角R4”、“全部倒角1.5X45°4.3
相同或某个尺寸占多数时，可在图样空白处作总的说明，如其余圆角R4”、“其余倒角1X45°”等。（图34）或“槽宽×槽深”（图35）的形式标注。一般的退刀槽可按“槽宽×直径”2xp8
4.4在同一图形中，对于尺寸相同的孔、槽等成组要素，可仅在一个要素土注出其尺寸和数量（图36~38)。
GB4458.4—84
4.5均勾分布的成组要素（如孔等）的尺
况在图形中已明确时，可不标注其角度，图38
十按图37所示的方法标注。当成组要素的定位和分布情“均布”两字（图38)。
（如孔等）时，可采用标记（如涂色等）4.6在同一图形中具有几种尺寸数值相近而又重复的要素（的方法（图39），或采用标注字母的方法（图40）来区别。孔的尺寸和数量可直接标注在图3-08
3-28起
（图39、40），也可用列表的形式表示（图41）。-08 8058
