中华人民共和国国家标准
小功率电子管电性能测试方法下载标准就来标准下载网
低频杂音的测试方法
Measuremets of the electrlcal propertiesof low- power electronic tubesMethod of measuremeat of low- frequency cracksUDC 621.885.1
+栋21. 317. 08
GB 306.22—82
本标准适用于阳极耗散功率不大于25W的电子管。并规定了低频杂音的测试方法。测试规范应在电子管产品标准中规定。1 一般要求
1.1供测试低赖杂音用的测试设备以及测试总的要求应符合GB 3806.1一82《小功率电子管电性能测试方法测试设备及电气试总则》的规定。1.2低频杂音是当电子管受到外力冲击时（电极或管内零件产生动），由在阳极负载电阻上引起的杂音电平来确定。
2测试方法

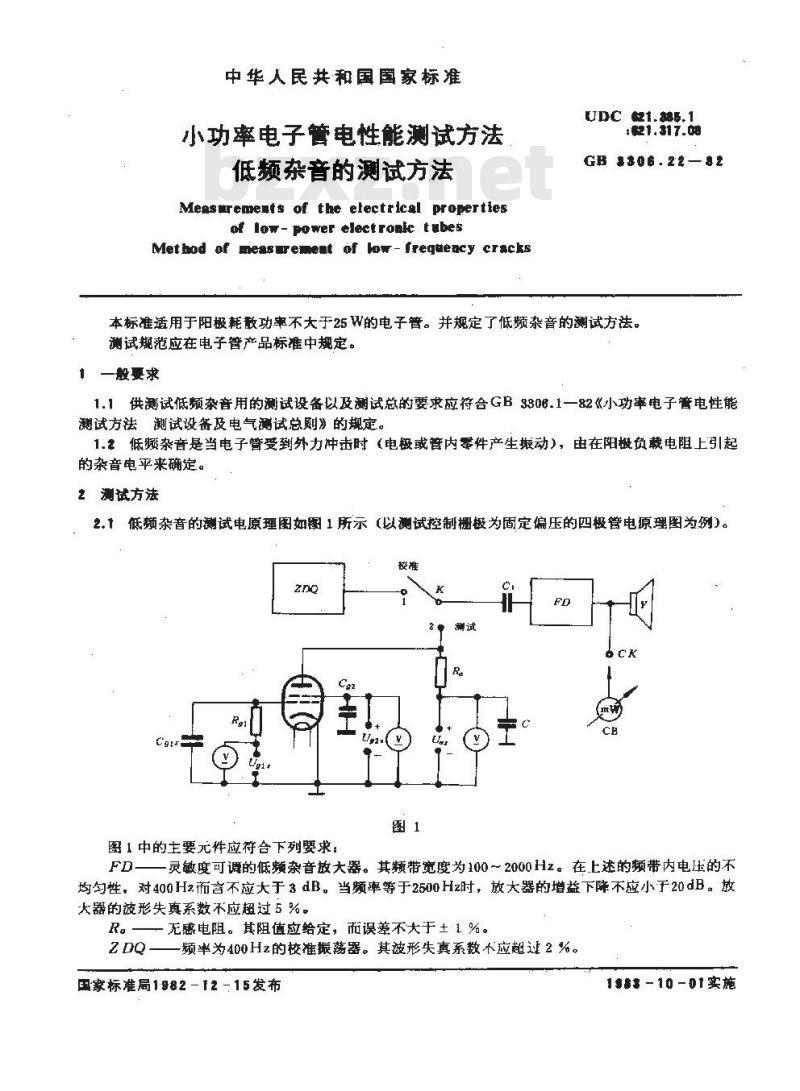

2.1低频杂音的测试电原理图如图1所示（以测试控制栅极为固定偏压的四极管电原理图为例）。校准
图1中的主要元件应符合下列要求：FD
一灵敏度可调的低频杂音放大器。其频带宽度为100～2000Hz。在上述的频带内电压的不均匀性，对400Hz而言不应大于3dB，当频率等于2500Hz时，放大器的增益下降不应小于20dB。放大器的波形失真系数不应超过5 %。Ra-
一无感电阻。其阻值应给定，而误差不大于±1%。频率为400Hz的校准振荔器。其波形失真系数不应超过2%。国家标准局1982 - 12 -15发布
1983 -10 -01实施
Cr、C2-Cgl 、Cgz
GB 3306.22—82
一电容器。其容量为0.1μF。
一电阻。其阻值应规定。
CB——癌瓦表。其读数应与杂音电压有效值成正比。CK
一接通毫瓦表用的电路插孔。
2.2测试时，可以用放大器输出端固定杂音电平为50 mW作为电子管的台格标准。此时，放大器的灵敏度应在电子管产品标准中规定。2.3管座应能保证被测管受冲击时与管脚有可挚的接触。允许在测试时用手指按住管子的顶端。2.4低频杂音的测试应按下列顺序进行：首先按规范加上被测管各电极的电压，并将开关K转到位置1上，调节校准振荡器ZDQ的输出电压等于放大器灵敏度的规定值。并调节放大器的增益使毫瓦表指示到50ⅢW。然后将开关K转到位置2上，用小锤从四面敲击被测管上部的侧表面部分，敲击十次左右。小锤摆动的幅度约为10cm（距被测管管壳），而鼓击加速度为30～100g。向时，倾听扬声器所发出的声音。若有瞬啪声，则认为此电于管不合格。

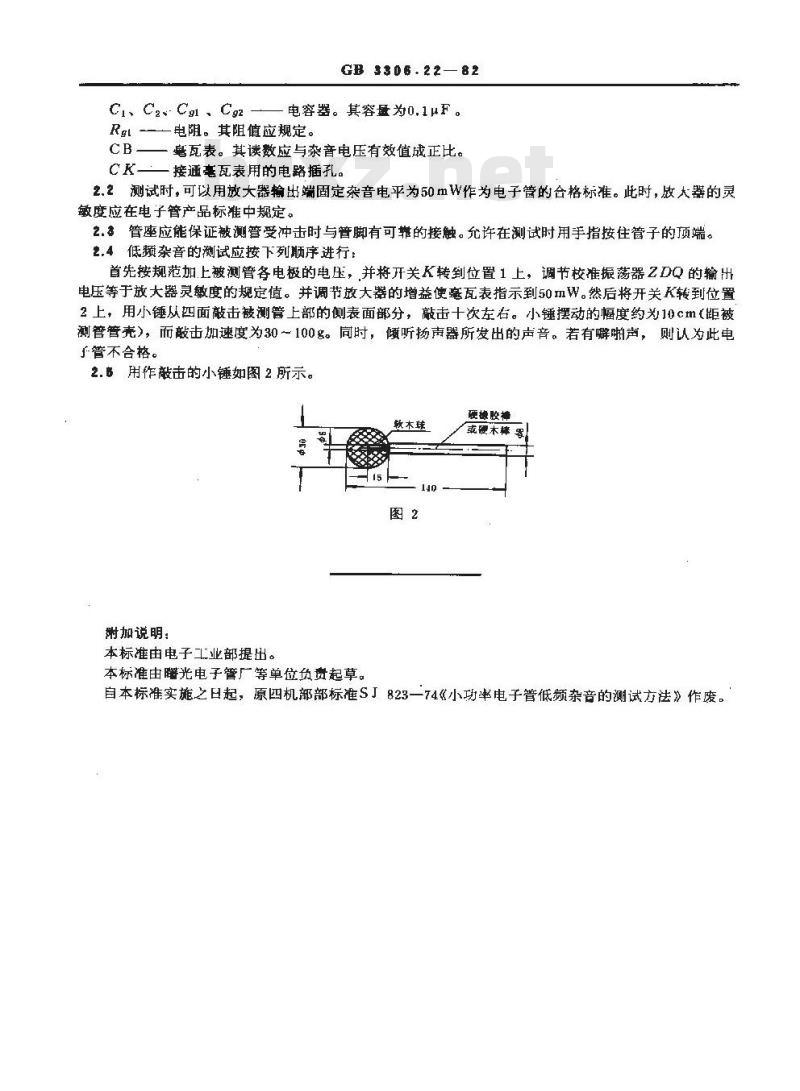

2.用作敲击的小锤如图2所示。
较木球
附加说明：
本标准由电子二工业部提出。
本标准由瞄光电子管厂等单位负贵起草。硬橡胶摔
或漫木棒零
自本标准实施之日起，原四机部部标准S」823一74《小功率电子管低频杂音的测试方法》作废。
