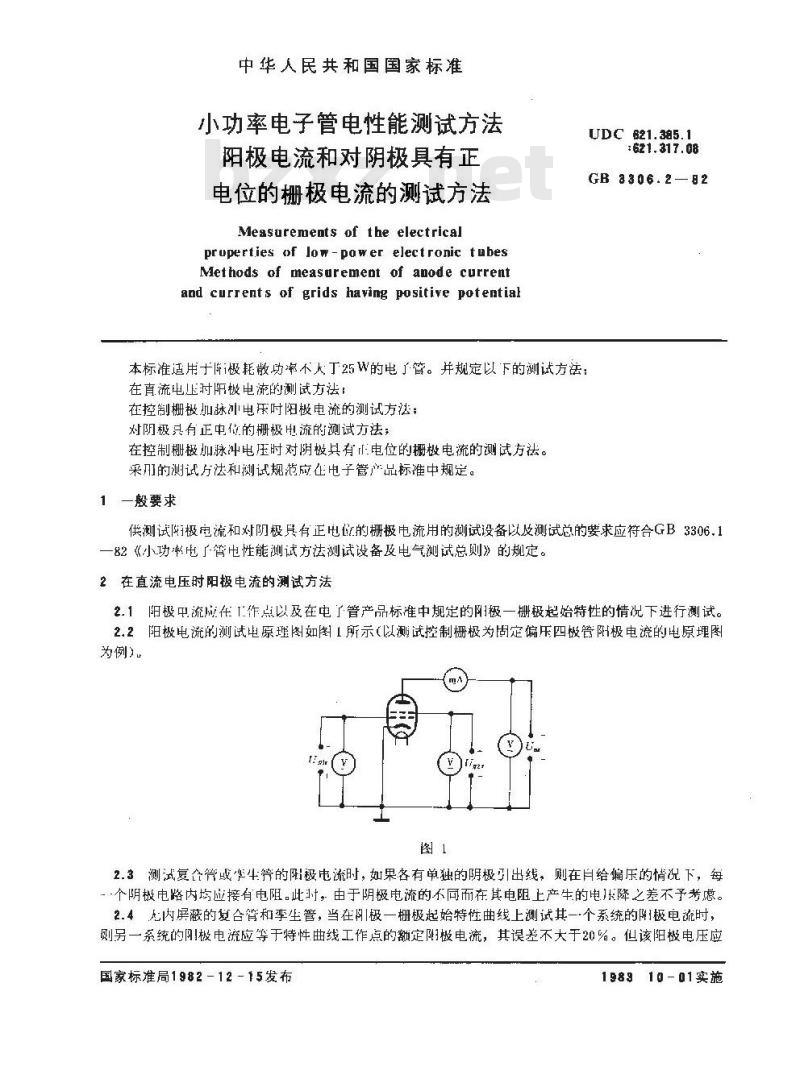

中华人民共和国国家标准
小功率电子管电性能测试方法
阳极电流和对阴极具有正
电位的栅极电流的测试方法
Measurements of the electricalpruperties of Jow-power electronic tubesMethods of measurement of anode currentand currents of grids having positive potentialUDC 621.385.1
：621.317.08
GB3306.2—82
本标准适用于所极耗散功率不大丁25W的电了管。并规定以下的测试方法在直流电压时阳极电流的测试方法！在控制栅极加球冲电乐时阳极电流的测试方法；对阴极县有正中你的栅极出流能测试方法在控制栅极加脉冲电压时对阴被具有电位的栅极电流的测试方法。采刑的测试片法和测试规范应在电子管产品标准中规定。1一般要求
供测试极电流和对阴极具有正电的栅极电流用的测试设备以及测试总的要求应符合GB3306.1一82《小功率电了管电性能测试方法测试设备及电气测试总则》的规定。？在真流电压射阳极电流的测试方法2.1阳极中流成在T作点以及在电了管产品标准中规定的极一栅极起始特性的情况下进行测试。2.2阳极电流的测试电原理图如图1所示（以测试控制栅极为固定偏压四极管附极电流的电原埋图为例）
2.3测试复含管或弯牛管的阳极电流时，如果各有单独的阴极引出线，则在月给偏压的情况下，每个阴极电路内均应接有电阻。此时，由于阴极电流的不同而在其电阻上产生的电}长降之差不予考虑。2.4无内蔽的复合管和李生管，当在似极一栅极起始特性曲线上测试其一个系统的附1极电流时，则另一系统的叫极电流应等于特性曲线工作点的额定阻极电流，其误差不大于20%。但该阳极电压应国家标准局1982-12-15发布
198910-01实施
GB3306.2—82

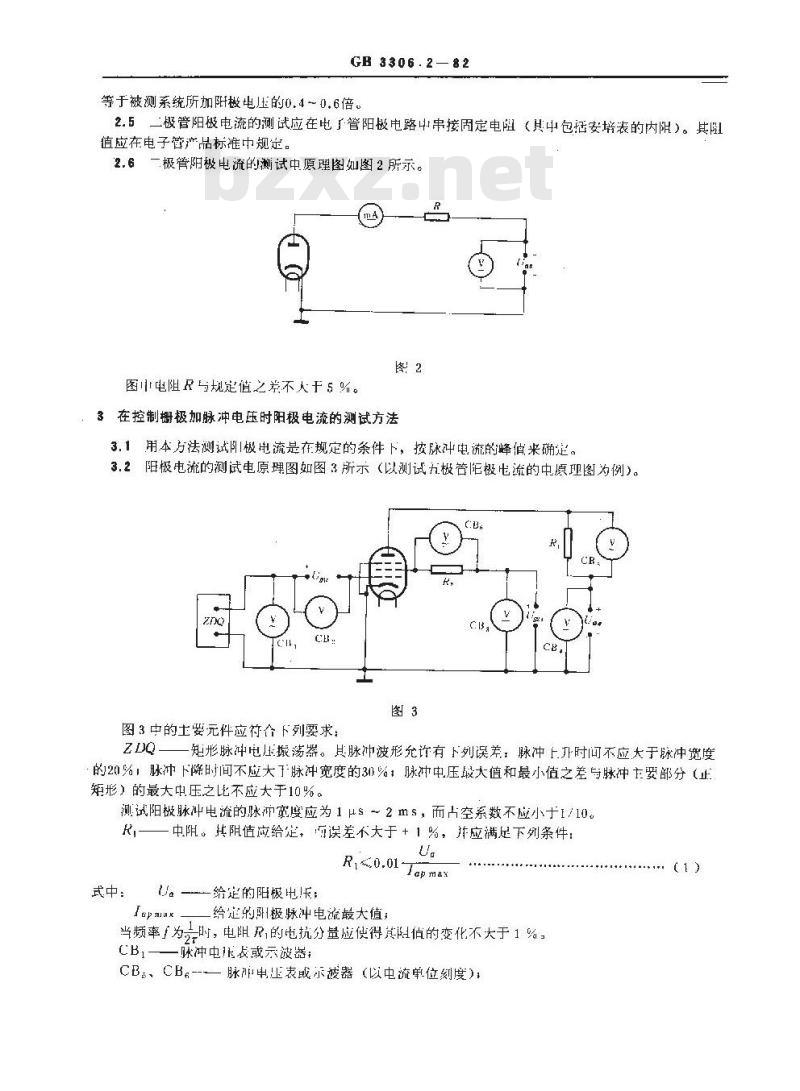

等于被测系统所加阳极电压的0.4~0.6倍。2.5二极管阳极电流的测试应在电了管阳极电路4串接固定电阻（其中包括安培表的内阻）。其阻值应在电子管产品标准中规定。2.6一极管阴极电流的测试中原理图如图2所示。图中电阻R与规定值之券不人干5%。图2
3在控制栅极加脉冲电压时阳极电流的测试方法3.1用本方法测试阳1极电流是在规定的条件下，按脉冲电流的峰值来确定。3.2阳极电流的测试电原理图如图3所示（以测试为极管距极电流的中原现图为例）。R,
图3中的土要元件应衍合下列要求：ZDQ-
矩形脉冲电压炭荡器。其脉冲波形充许有下列误差，脉冲上升时间不应大于脉冲宽度的20%，脉冲下降时间不应大了脉冲宽度的30%：脉冲中压最大值和最小值之差与脉冲主要部分（止矩形）的最大中压之比不应大于10%。测试阳极脉冲电流的脉冲宽度应为1μs2ms，而占空系数不应小于1/10。R.
中阻。其阻值应给定，而误差不大于+1%，并应满足下列条件：R,≤0.01-
Tapmax
。—给定的阳极电卡；
式中．
Tepmiax
给定的阳极脉冲电流最大值
当频率」为是时，电阻R的抗分量应使得其阻值的变化不大于1%。CB,
脉冲电压表或示波器；
CB.. CB.---
脉冲电压表或示波器（以电流单位刻度）；.(1)
GB8306.2—82

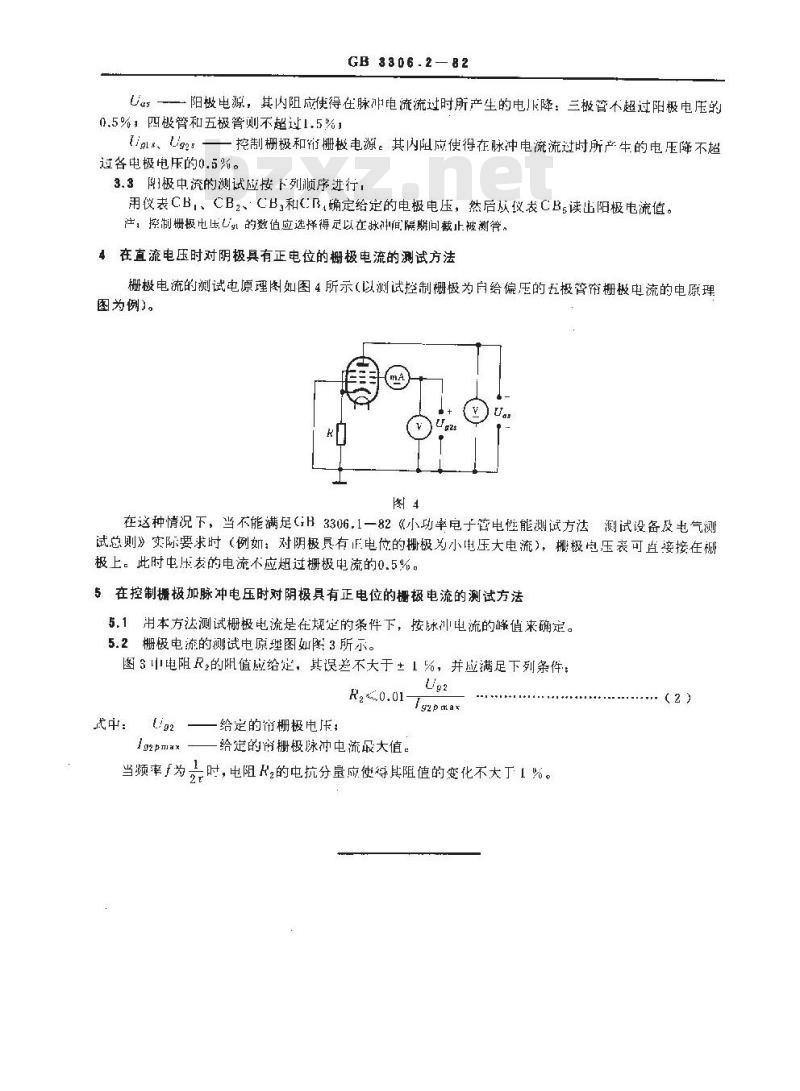

一阳极电源，其内阻应使得在脉冲电流流过时所产生的电K降：三极管不超过阳极电压的Uus
0.5%，四极管和五极管则不超过1.5%，(igl*、（/g2：——控制栅极和栅极电源。其内阻应使得在脉冲电流流过时所产生的电压降不超过各电极电压的0.5%。
3.3阳极中流的测试应接下列顺序进行，用仪表CB，、CB2、CB,和CB,确定给定的电极电压，然后从议表CBs读出阳极电流值。产，控制栅极电压乙乳的数值应选择得足以在脉间隔期问截止被测管。4在直流电压时对阴极具有正电位的栅极电流的测试方法栅极电流的测试电原理图如图4所示（以测试控制栅极为自给偏压的五极管帘栅极电流的电原理图为例)。
在这种情况下，当不能满定（H3306，1一82《小功率电子管电性能测试方法测试设备及电气测试总则》实际要求时（例如：对阴极具有正电位的栅极为小压大电流），挪极电压表可直接接在初极上。此时电压发的电流不应超过栅极电流的0.5%。5在控制摄极加脉冲电压时对阴极具有正电位的摄极电流的测试方法5.1用本方法测试栅极电流是在规定的条件下，按球冲电流的峰值来确定。5.2栅极电流的测试电原理图如图3所示。图3中电阻R的阻值应给定，其误差不大于±1%，并应满足下列条件：Ug2
武中：/g2—给定的帘栅极电压;ig2pmax
给定的帘栅极脉冲电流最大值。Ty2pmaxWww.bzxZ.net
当频率f为是时，电阻K2的电抗分显应使得其阻值的变化不大于1%。(2)

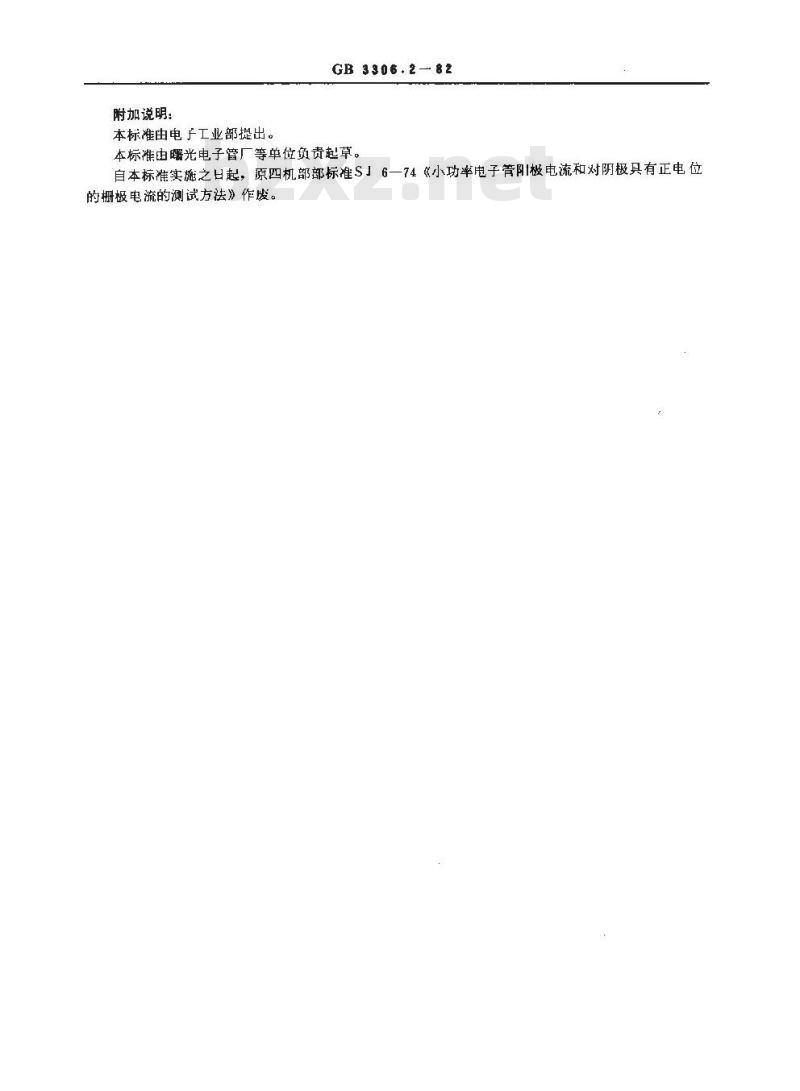

附加说明：
本标准由电子工业部提出。
GB 3306.2 82
本标准由曙光电子管厂等单位负责起草。自本标准实施之日起，原四机部部标准S」6—74《小功率电子管阳极电流和对阴极具有正电位的栅极电流的测试方法》作废。
