【国家标准(GB)】 煤炭视比重测定方法

中华人民共和国国家标准
煤炭视比重测定方法
Determination of apparent
specific gravity of coals
本标准适用子无烟煤、烟煤、褐煤储量计算时视比重的测定。煤炭视比重：
在20时，煤（含煤中的孔隙）的质量与同体积水的质量之比。方法要点：
UDC 622-33
：531.751bzxZ.net
GB 6949--86
称取一定粒度的煤，表面用蜡涂封后（防止水渗人煤的孔隙），放人比重瓶内，以十二烷基硫酸钠溶液为浸润剂，测出蜡煤粒所排开同体积水溶液的质量，再计算出蜡煤粒的体积，减去蜡的体积后，求出煤的视比重。
1仪器设备和试剂
1.1仪器设备
内0.5±0.1
图160ml比重瓶
1.1.1比重瓶：带磨口毛细管塞，容量为60ml，见图11.1.2万能电炉：500~600W（或酒精灯）；1.1.3恒温水浴器：可恒温20±0.5℃；分析天平：最大称量200g，感量0.0002g，1.1.4
水银温度计：0～100℃，分度为0.5℃，国家标准局1986-10-09发布
磨光打业
1987－09-01实施
1.1.6 小铝锅，
1.1.7网匙：用3×*3mm筛网制成；GB 694986
1.1.8塑料布：300mm×300mm两块。1.2试剂
1.2.1优质石蜡：熔点50～60℃，1.2.2
备用。
十二烷基硫酸钠（C,2H2sNaSO4）：化学纯，配制0.1%水溶液，稍加热溶解冷却至室温，2煤样制备
按照GB482-79《煤层煤样采取方法》和《煤炭资源勘探煤样采取规程》中的规定采集有代表性的煤样。并按照GB474--83《煤样的制爷方法》缩制出小于13mm煤样两份（见图2）。一份制分析煤样；从另-份中筛出13~10mm粒级煤样，使其达到空气干燥状态。25mm的煤样
筛孔25mm
筛孔13mm
以下按分析煤样缩制
13~10mm
取金水分煤样
—破碎，
3测定步骤
筛孔10mm
取视比重煤样
一过筛，
一掺合，
3.1将已达到空气干燥状态的煤样均匀取20～30g放在1mm筛子上用毛刷反复刷去煤粉，称量筛上物准确至0.0002g（G）。
注：①）对灰分大于25%和硫分大于2.5%的煤称取40～60g分放在两个比重瓶中测定，结果计算取其平均值。②对煤芯煤样量少时，可做单样，在报告中注明。341
GB6949-86

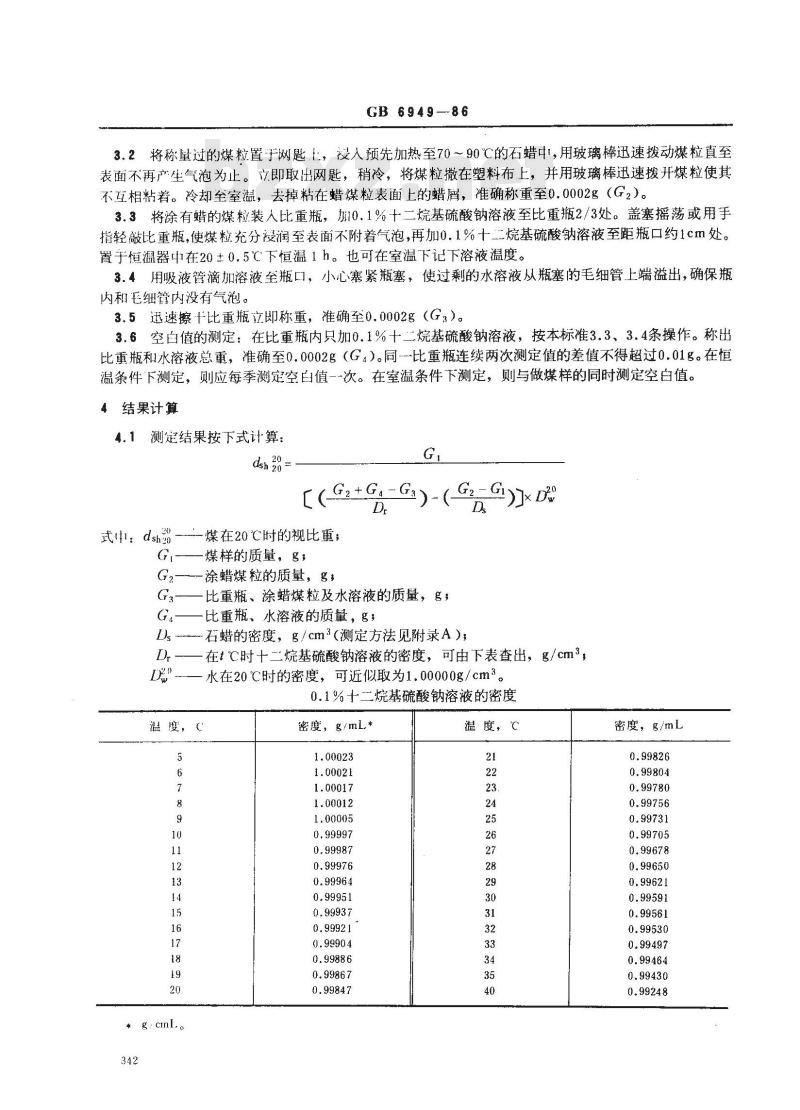

3.2将称量过的煤粒置于网匙，，漫人预先加热至70～90℃的石蜡中，用玻璃棒迅速拨动煤粒直至表面不再产坐气泡为止。立即取出网匙，稍冷，将煤粒撒在塑料布上，并用玻璃棒迅速拨开煤粒使其不互相粘着。冷却至室，去掉粘在蜡煤粒表面上的蜡屑，准确称重至0.0002g（G2）。3.3将涂有蜡的煤粒装人比重瓶，加10.1%十二烷基硫酸钠溶液至比重瓶2/3处。盖塞摇荡或用手指轻敲比重瓶，使煤粒充分浸润至表面不附着气泡，再加0.1%十二烷基硫酸钠溶液至距瓶口约1cm处。置于恒温器中在20±0.5℃下恒温1h。也可在室温下记下溶液温度。3.4用吸液管滴加溶液至瓶口，小心塞紧瓶塞，使过剩的水溶液从瓶塞的毛细管上端溢出，确保瓶内和毛细管内没有气泡。
3.5迅速擦+比重瓶立即称重，准确至0.0002g（G：）。3.6空白值的测定：在比重瓶内只加0.1%十二烷基硫酸钠溶液，按本标准3.3、3.4条操作。称出比重瓶和水溶液总重，准确至0.0002g（G。）。同-比重瓶连续两次测定值的差值不得超过0.01g。在恒温条件下测定，则应每季测定空白值--次。在室温条件下测定，则与做煤样的同时测定空白值。4结果计算
4.1测定结果按下式计算：
dsh 20 =
式中：dsho
［(G2+G4-Ga)
煤在20℃时的视比重；
煤样的质量，g，
涂蜡煤粒的质量，g，
比重瓶、涂蜡煤粒及水溶液的质量，g；比重瓶、水溶液的质量，g，
G2—G1
石蜡的密度，g/cm2（测定方法见附录A）；在t℃时十二烷基硫酸钠溶液的密度，可由下表查出，g/cm2，水在20℃时的密度，可近似取为1.00000g/cm2。0.1%十二烧基硫酸钠溶液的密度温度，（
* g:cml..
密度，g/ml.*
温度，℃
密度，g/mL
GB 6949-86
4.2计算值按数字修约规则取到小数点后第二位。4.3视比重同一化验室平行测定允许差A*25%的视比重
A>25%的视比重
同一化验室平行测定允许差
GB 6949—86
附录A
石蜡密度的测定
(补充件）
A.1在试管中，放人约15g石蜡，加热使蜡完全熔化，轻轻振动驱出蜡内存在的气泡。A，2将试管静置，待蜡完全冷却、凝固后微微加热试管四周倒出蜡块，制成的蜡块应没有裂纹和气泡。
A.3蜡块用细线系好准确称量至0.0002g（91）。A.4在蜡块下方系-金属块（约10～25g），借其重量将蜡浸人20℃、0.1%十二烷基硫酸钠水溶液中，但勿使蜡块和金属块与装液体的容器壁或底接触，称出蜡块和金属块在水溶液中的质量，准确至0.0002g（92）。
A.5金属块单独用细线系好浸在20℃，0.1%十二烷基硫酸钠水溶液中，称量准确至0.0002g（93）。A.6按下式计算出石蜡的密度：
式中：Ds
石蜡的密度，g/cm*，
一石蜡块质量，g，
[9, (92~9)/D,
92石蜡块、金属块在水溶液中的质量，g，-金属块在水溶液中的质量，g，93
-0.1%+二烷基硫酸钠溶液的密度，g/cm3。A.7测定值按数字修约规则计算到小数点后第四位。取误差小于0.0100的三块石蜡的测定值求其平均值做为石蜡的密度。每更换一批石蜡，应重新测定石蜡的密度。344
GB 6949--86
附录B
破碎煤样视比重的计算公式
（补充件）
煤样过于破碎取不到13～10mm粒级样品时，可由煤的干燥基真比重（dg2）来计算视比重。其计算值的标准误差一般都小于0.0300。对灰分大于25%和硫分大于2.5%的煤，视比重的计算值标准差-般为0.0600。计算公式如下：dsh 20 = 0.14 + 0.87dg 20
（适用于气煤、肥煤、焦煤、瘦煤、贫煤、弱粘结煤）dsh 20 = 0.20 + 0.78dg 20
（适用于褐煤、长焰煤、不粘煤），dsh 28 = 0.05 + 0.92dg 20
（适用于无烟煤和灰分大于25%、硫分大于2.5%的各种牌号煤）。式中：dsh2
附加说明：
为20℃时煤的视比重，
为20℃时煤的干燥基真比重。
本标准由中华人民共和国煤炭工业部提出，由煤炭科学院煤化学研究所归口。本标准由煤炭科学研究院地质勘探分院负责起草。本标准主要起草人朱春笙。
本标准委托煤炭科学研究院地质勘探分院负责解释。(B1)
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
