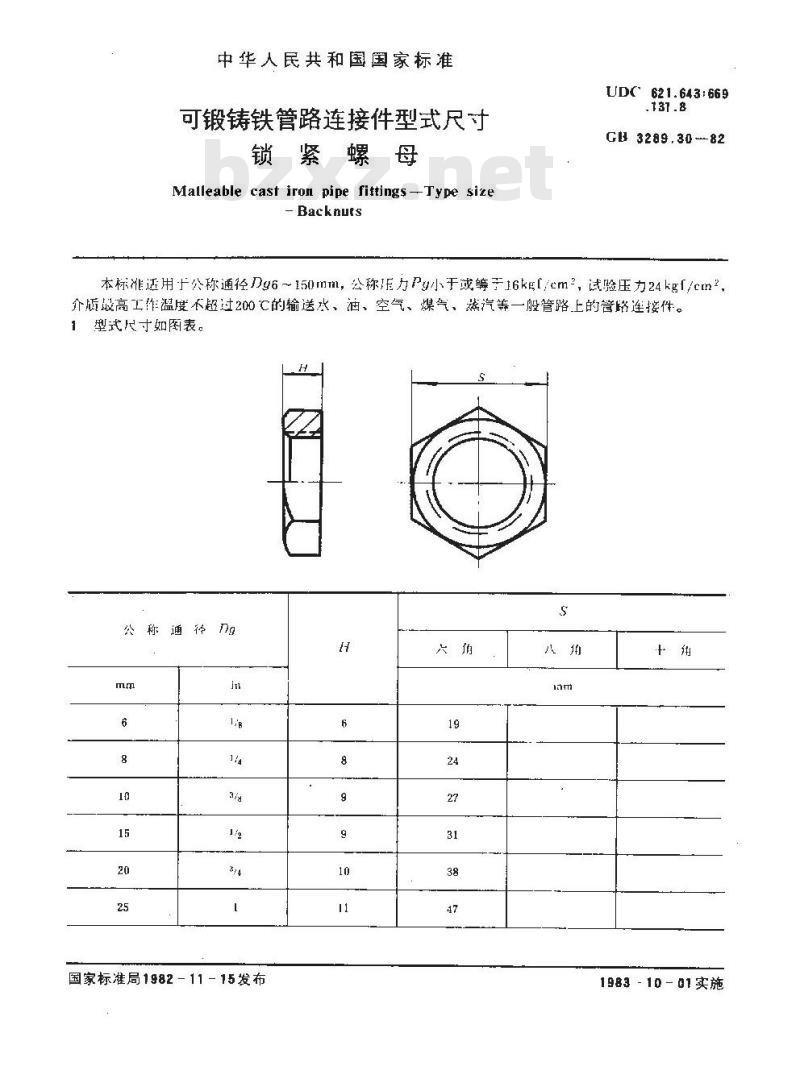

【国家标准(GB)】 可锻铸铁管路连接件型式尺寸 锁紧螺母

中华人民共和国国家标准
可锻铸铁管路连接件型式尺→
锁紧螺母
Malleablecast ironpipefittings-Typesize-Backnuts
UDC621.643:669
GB3289.30-82www.bzxz.net
本标准适用于公称通径Dg6～150mm，公称IF力Py小于或等于16kg[/cm2，试验压力24kgf/cm2介质最高工作温度不超过200℃C的输送水、油、空气、煤气、蒸汽等一般管路上的管路连接件。1型式尺寸如图表。
公称通径Dg
国家标准局1982-11-15发布
1983-10-01实施

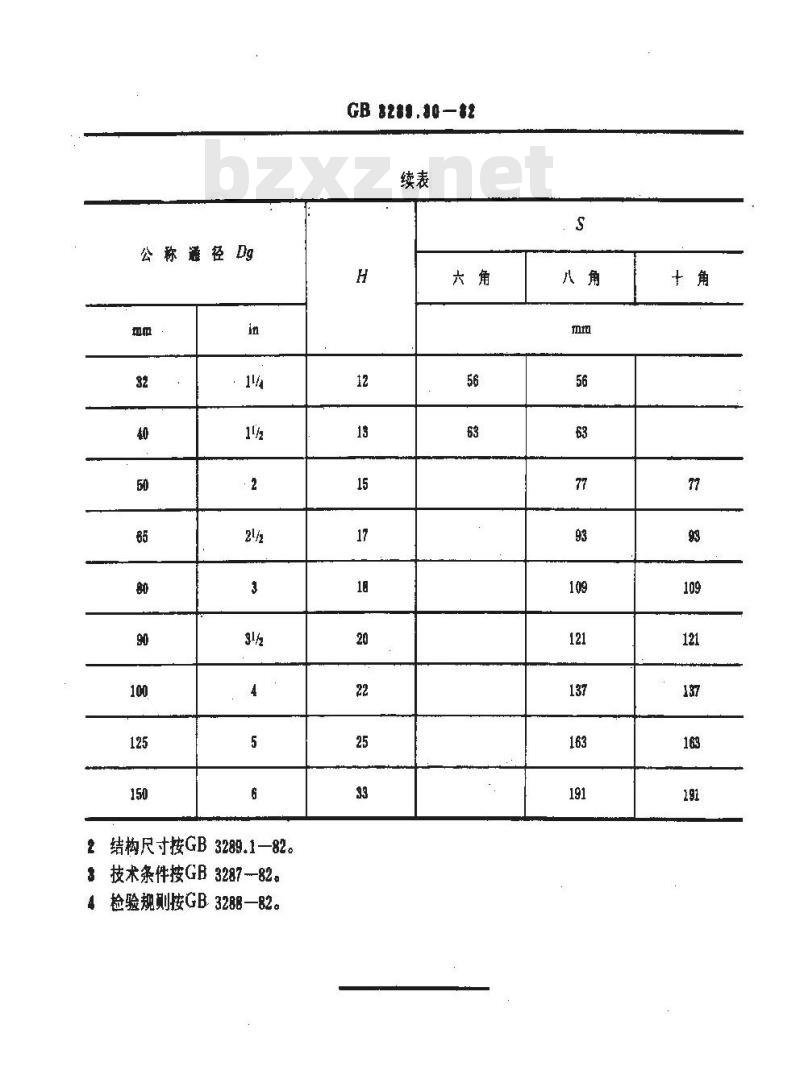

GB 8289.80—82
公称通径Dg
2结构尺寸按GB 3289.1—82。
3技术条件按GB 3287-82。
4检验规则按GB.3288—82。
